Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

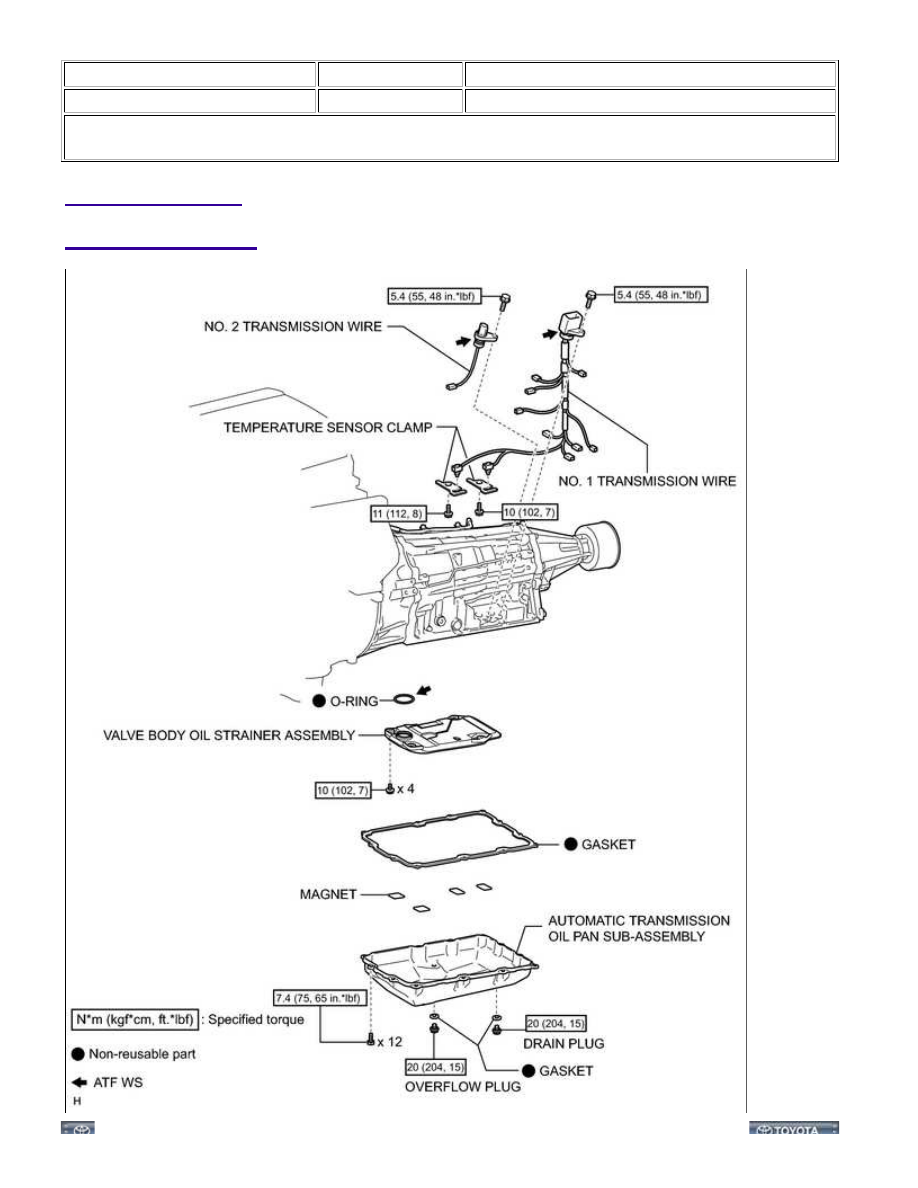

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013C105KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

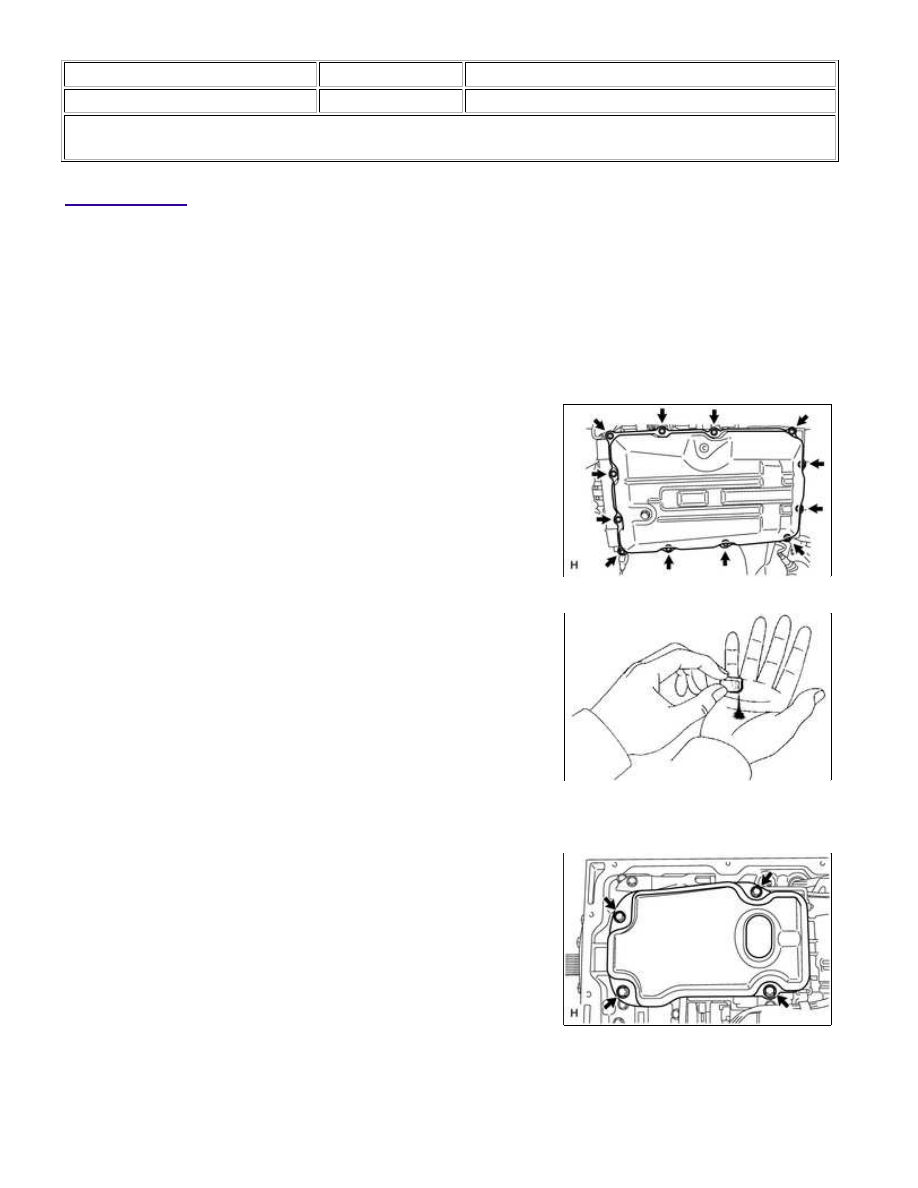

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

(a) Remove the drain plug and gasket, and drain the ATF.

(b) Install a new gasket and the drain plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Remove the 12 bolts, oil pan and gasket from the transmission.

NOTICE:

Some fluid will remain in the oil pan. Remove all the bolts, and

carefully remove the oil pan assembly.

(b) Examine the particles in the pan.

(1) Remove the 4 magnets and use them to collect steel

particles. Carefully inspect the foreign matter and particles in

Steel (magnetic): bearing, gear and clutch plate wear

Brass (non-magnetic): bush wear

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

(a) Remove the 4 bolts and oil strainer.

NOTICE:

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

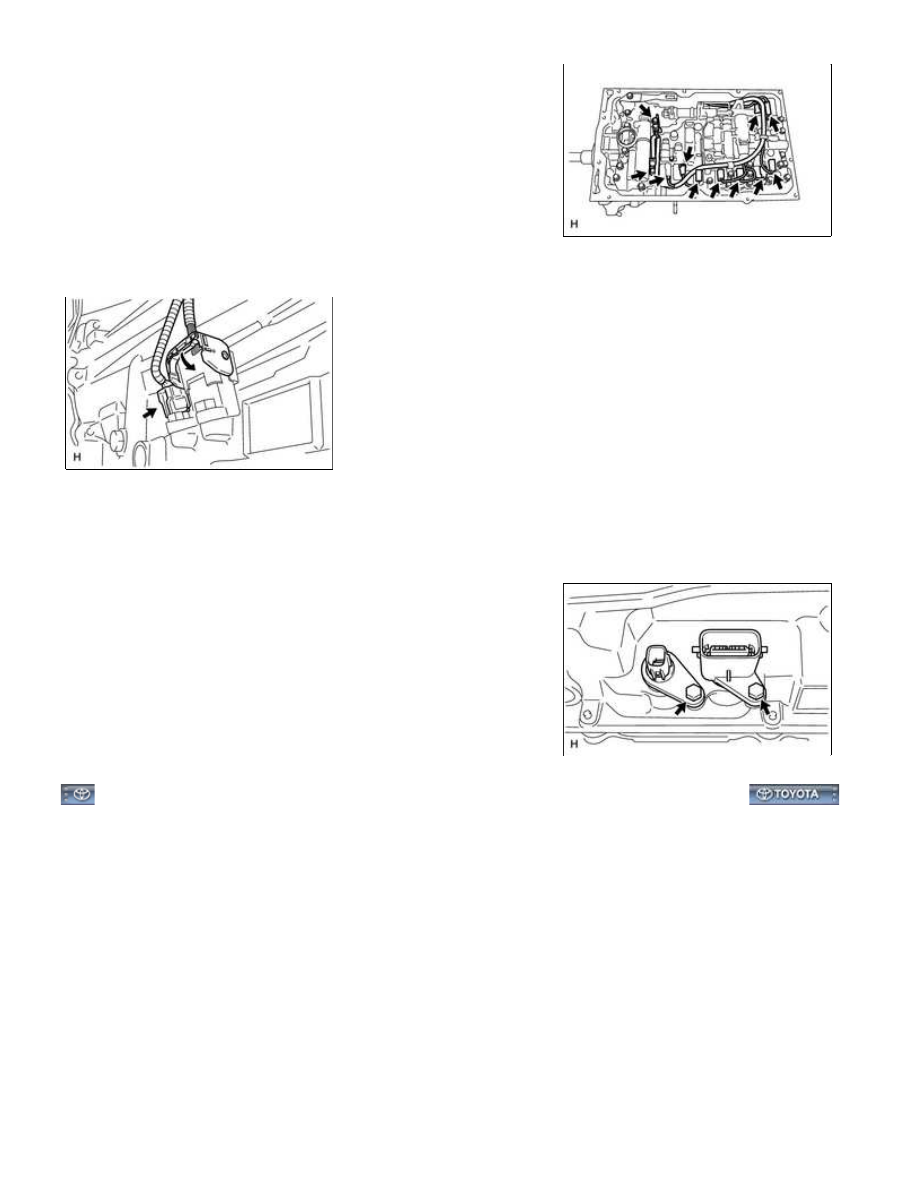

4. DISCONNECT TRANSMISSION WIRE

(a) Remove the 2 bolts and 2 temperature sensor clamps.

(b) Disconnect the 2 ATF temperature sensors.

(c) Disconnect the 9 connectors from the solenoid valves.

5. REMOVE TRANSMISSION WIRE

(a) Disconnect the 2 wire connectors.

HINT:

Detach the claw, press down the lever, and then disconnect the transmission wire connector.

(b) Remove the 2 bolts and pull out the 2 transmission wires.
