Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. INSPECT TRANSMISSION WIRE (ATF TEMPERATURE

SENSOR)

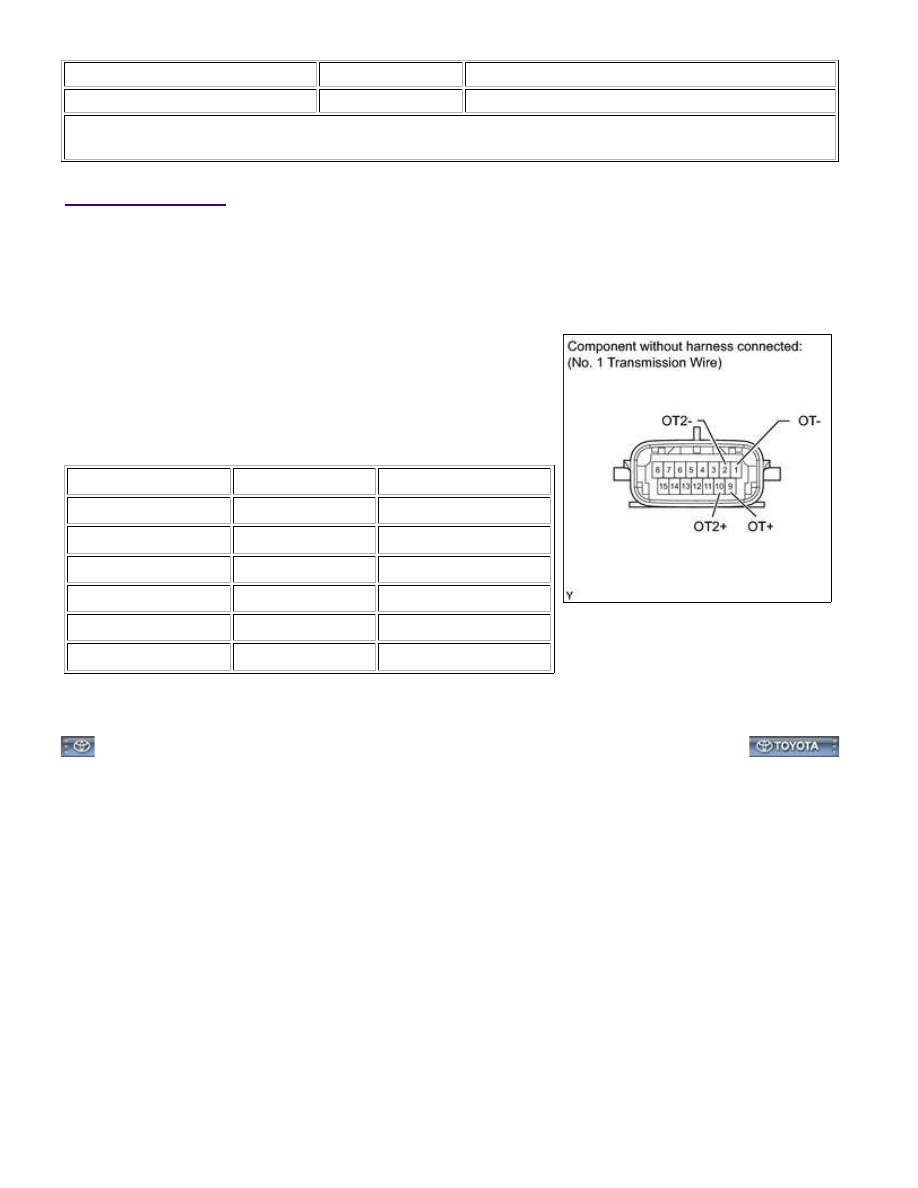

(a) Measure the resistance according to the value(s) in the table

below.

HINT:

Standard Resistance:

TESTER CONNECTION

ATF TEMPERATURE

SPECIFIED CONDITION

1 (OT-) - 9 (OT+)

10°C (50°F)

5 to 8 kΩ

1 (OT-) - 9 (OT+)

25°C (77°F)

2.5 to 4.5 kΩ

1 (OT-) - 9 (OT+)

110°C (230°F)

0.22 to 0.28 kΩ

2 (OT2-) - 10 (OT2+)

10°C (50°F)

5 to 8 kΩ

2 (OT2-) - 10 (OT2+)

25°C (77°F)

2.5 to 4.5 kΩ

2 (OT2-) - 10 (OT2+)

110°C (230°F)

0.22 to 0.28 kΩ

If the result is not as specified, replace the transmission wire.

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013BZ065X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

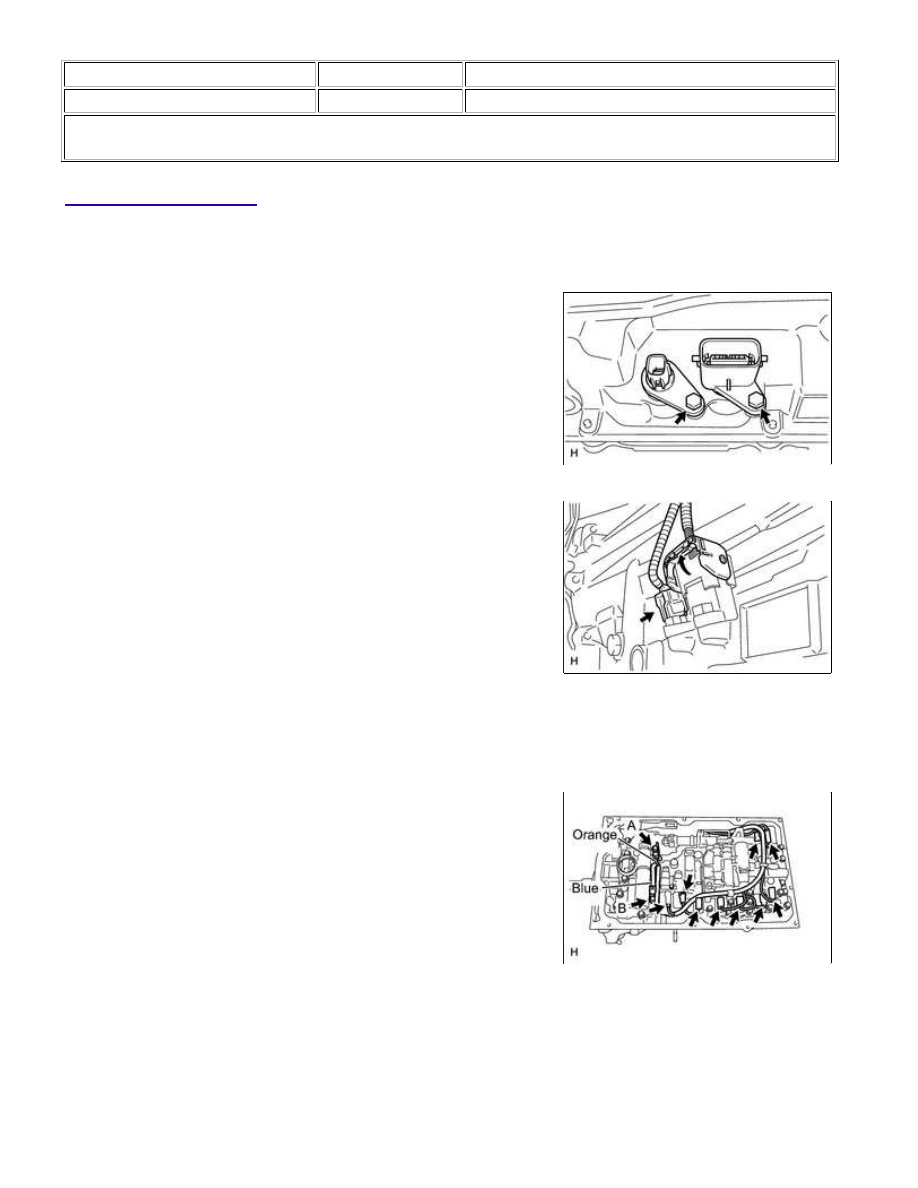

1. INSTALL TRANSMISSION WIRE

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the 2 transmission wire connectors.

HINT:

2. CONNECT TRANSMISSION WIRE

(a) Connect the 9 connectors to the solenoid valves.

(b) Connect the 2 ATF temperature sensors with the 2 clamps and 2

bolts.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for bolt B -

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.41 in.) for bolt B

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

(a) Coat a new O-ring with ATF and install it to the oil strainer.

(b) Install the oil strainer with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

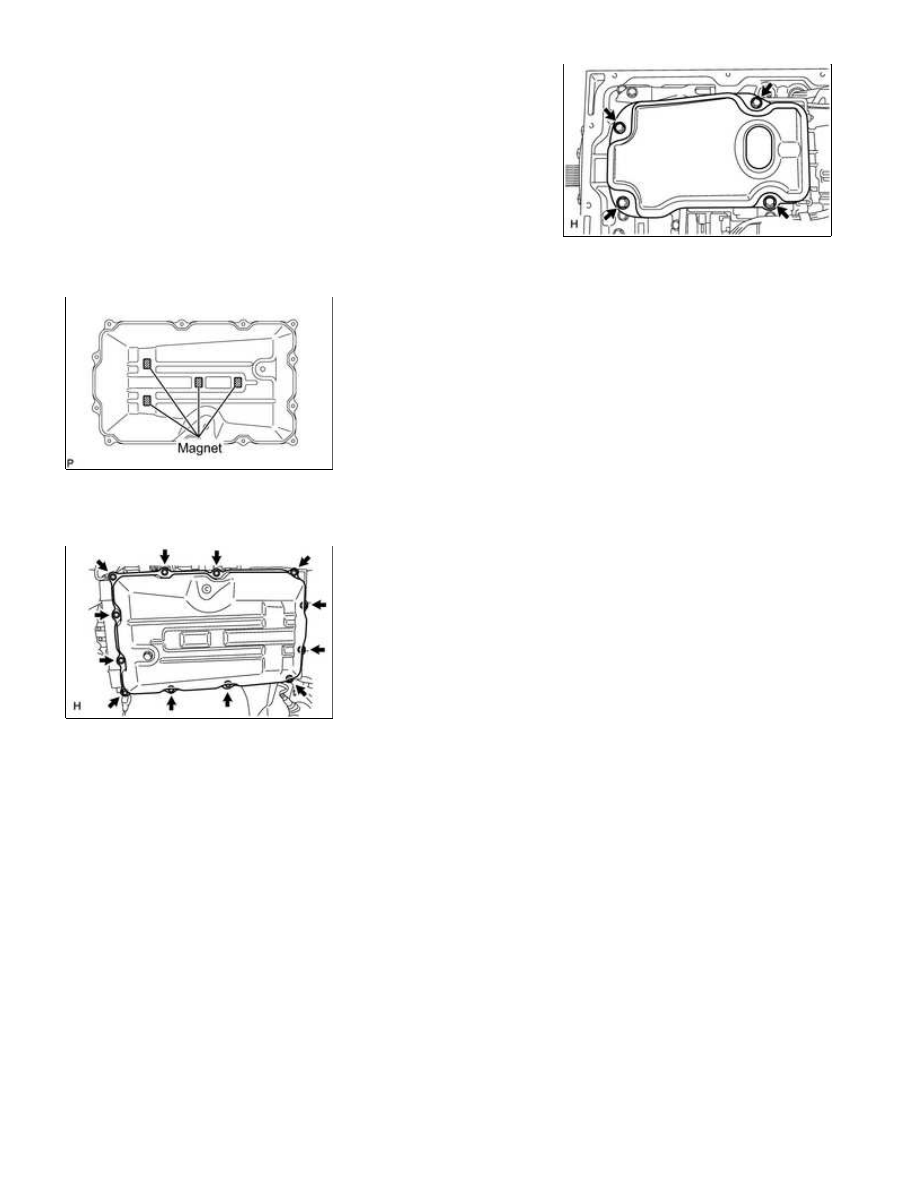

4. INSTALL AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Install the 4 transmission oil cleaner magnets to the oil pan.

(b) Install a new gasket and the oil pan with the 12 bolts.

Torque:

7.4 N·m {75 kgf·cm, 65in·lbf}

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

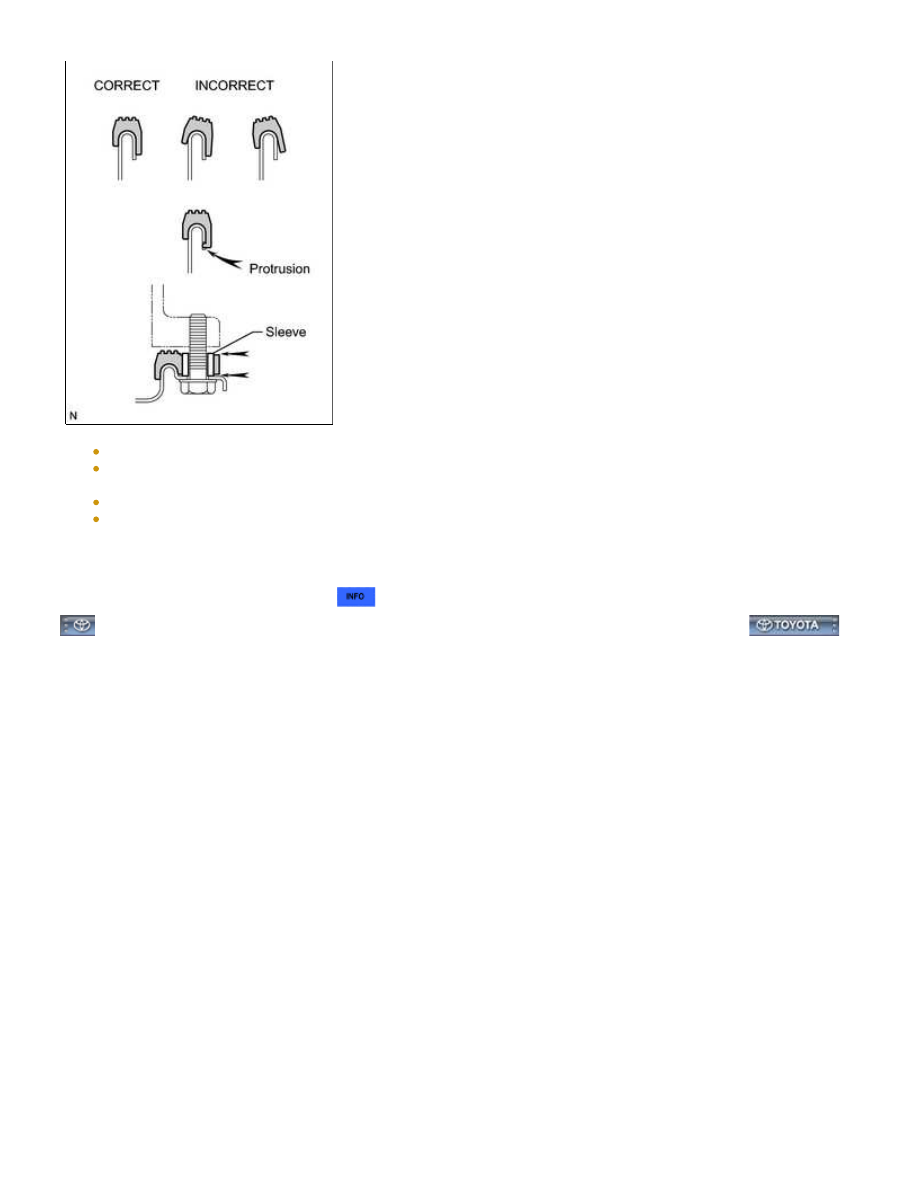

Make sure that there is no oil or foreign matter on the gasket seal surface and oil pan contact surface.
Install the gasket so that there is no slack in the gasket, and make sure the seal surface's entire
circumference is level.
Make sure that the 9 gasket drop prevention protrusions are set on the oil pan.
When tightening the oil pan, make sure that the gasket is not pinched between the gasket tightening
area's sleeve and the transmission's seal surface.

5. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.
