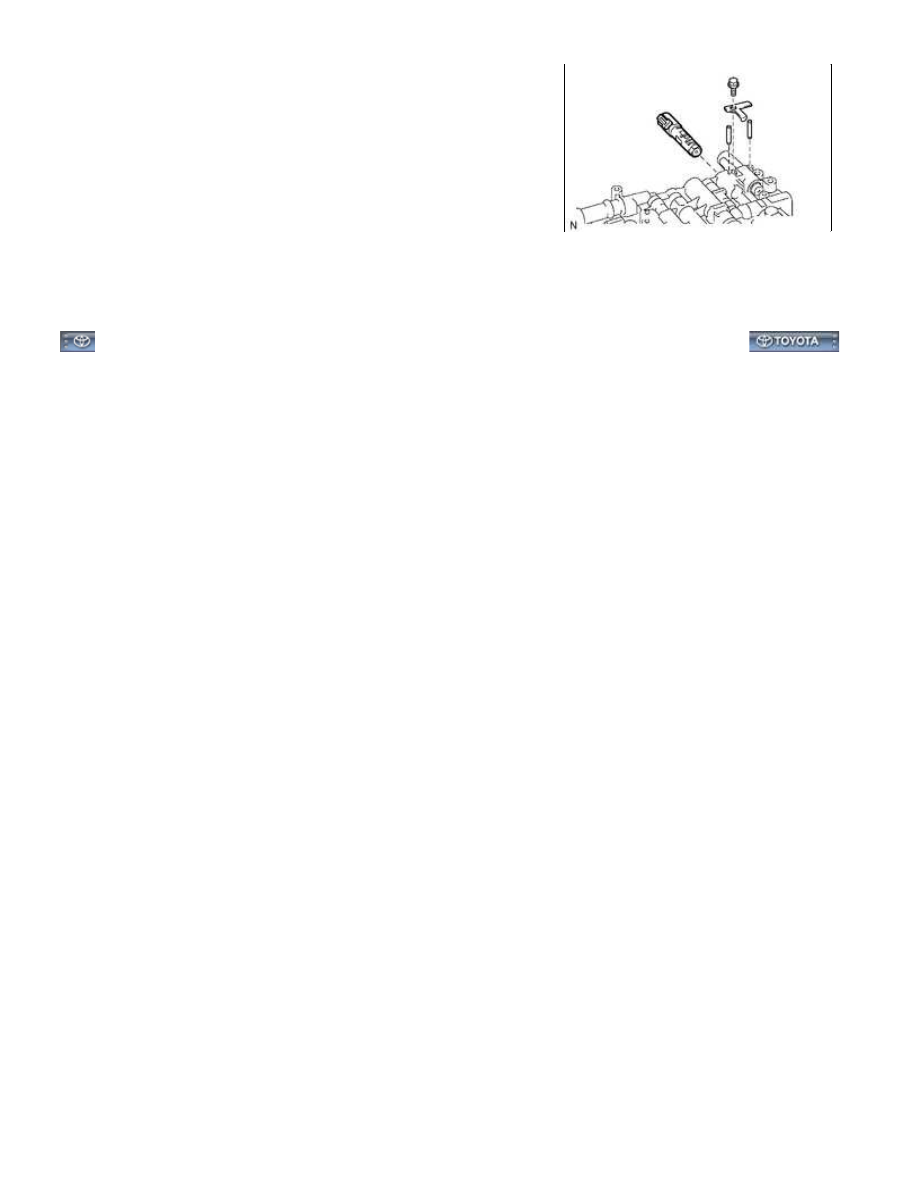

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

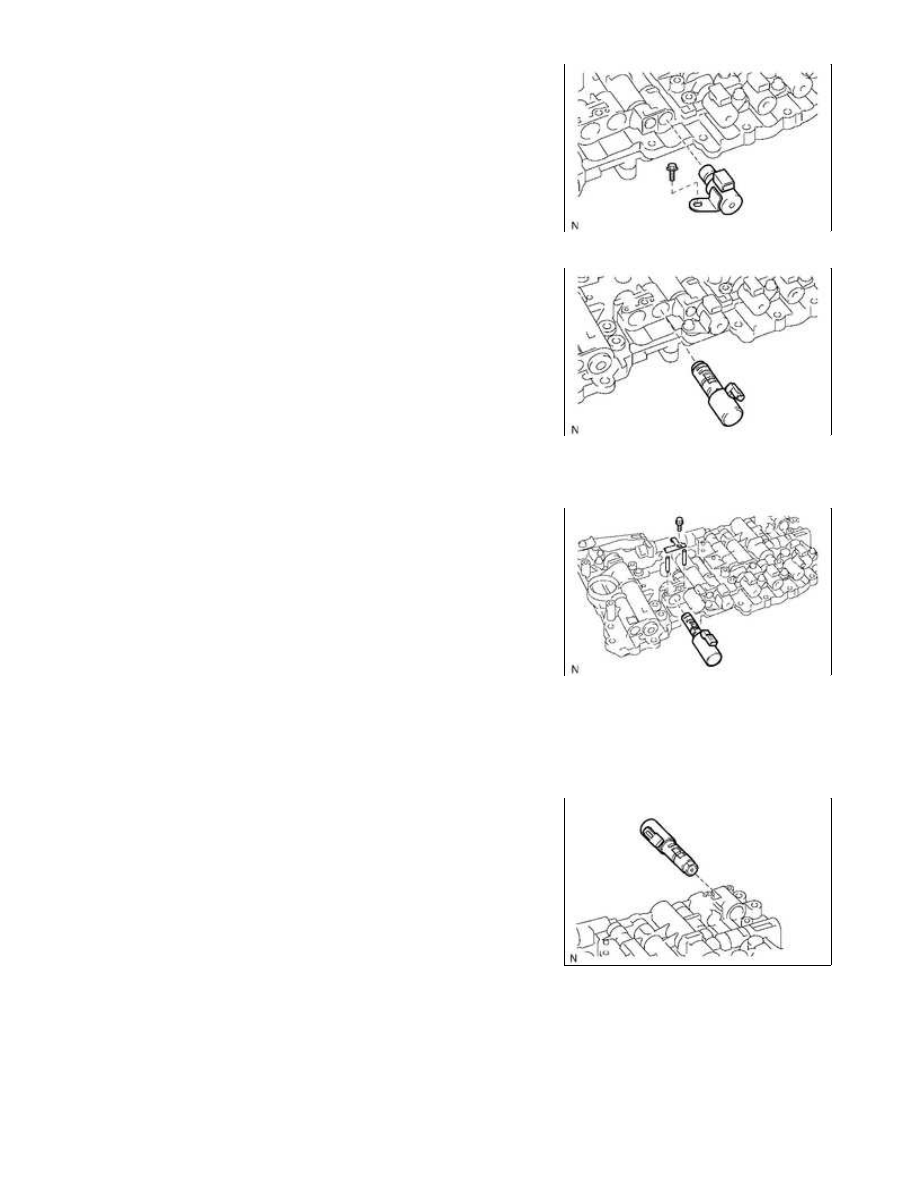

6. INSTALL SHIFT SOLENOID VALVE SL1

7. INSTALL SHIFT SOLENOID VALVE SLT

(a) Install the shift solenoid valve.

(b) Install the 2 straight pins and lock plate with the bolt.

Torque:

6.4 N·m {65 kgf·cm, 57in·lbf}

8. INSTALL SHIFT SOLENOID VALVE SLU

9. INSTALL SHIFT SOLENOID VALVE SL2

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

(a) Install the shift solenoid valve.

(b) Install the 2 straight pins and lock plate with the bolt.

Torque:

6.4 N·m {65 kgf·cm, 57in·lbf}

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013CK067X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

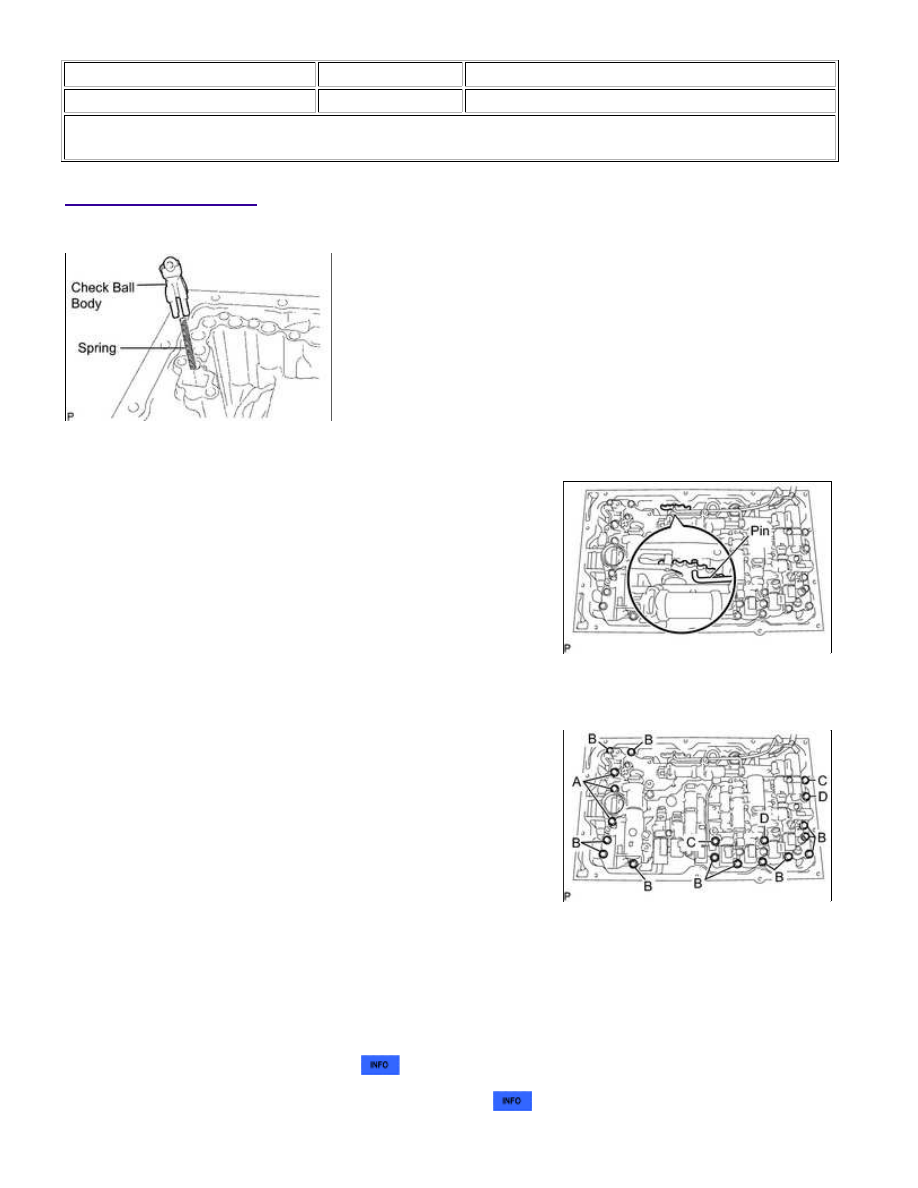

INSTALLATION

1. INSTALL TRANSMISSION VALVE BODY ASSEMBLY

(a) Install the spring and check ball body.

(c) Install the 19 bolts.

Torque:

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

36 mm (1.42 in.) for bolt A

25 mm (0.984 in.) for bolt B

45 mm (1.77 in.) for bolt C

50 mm (1.97 in.) for bolt D

(d) Install the detent spring and detent spring cover with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. CONNECT TRANSMISSION WIRE

3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

4. INSTALL AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

5. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.
