3. CONNECT NO. 1 SHIFT LOCK PLATE SUB-ASSEMBLY

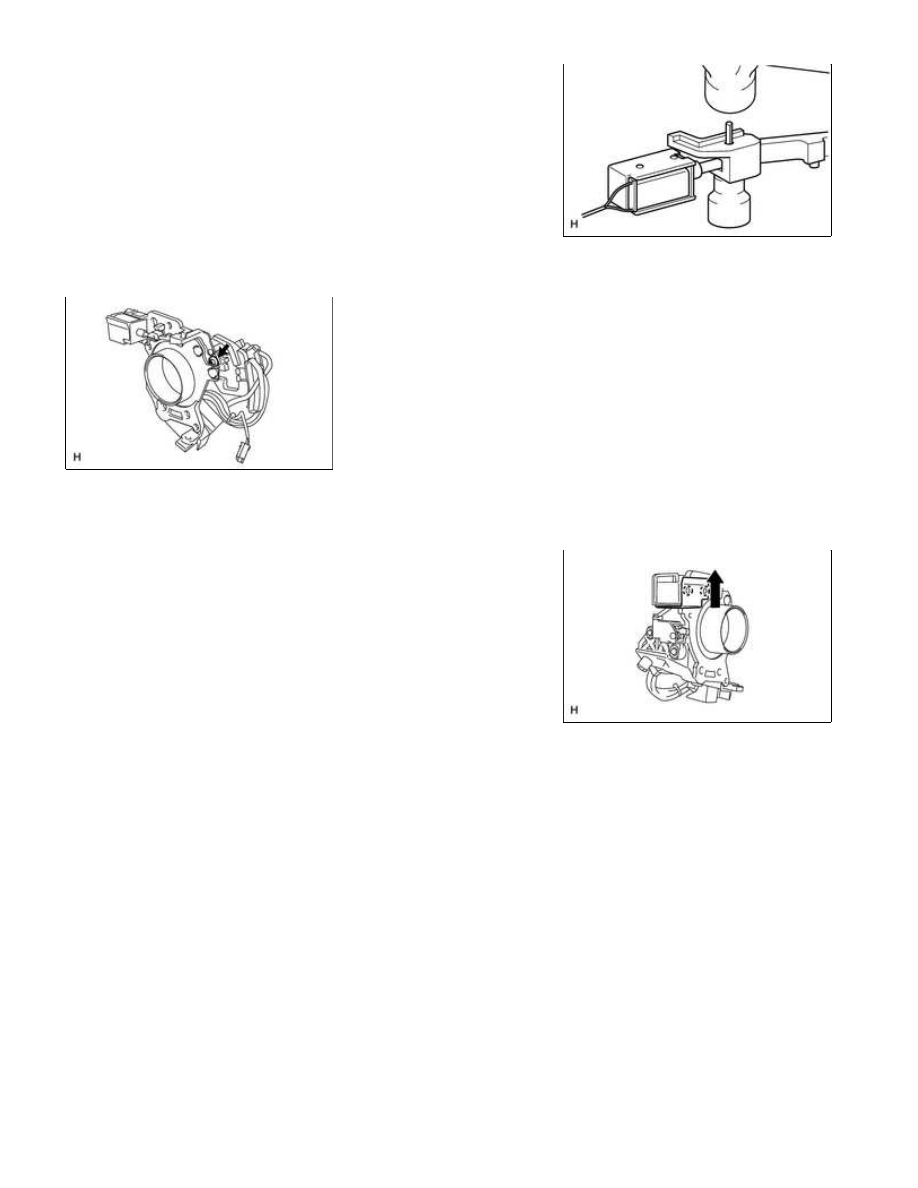

(a) Using a hammer, tap in the spring pin to connect the shift lock

plate and shift lock solenoid.

4. INSTALL SHIFT LOCK SOLENOID

(a) Install the shift lock solenoid with No. 1 shift lock plate sub-assembly, 2 bushes and collar to the column

shift control shift lever retainer with the screw.

(b) Attach the 2 claws to install the shift lock solenoid bracket.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

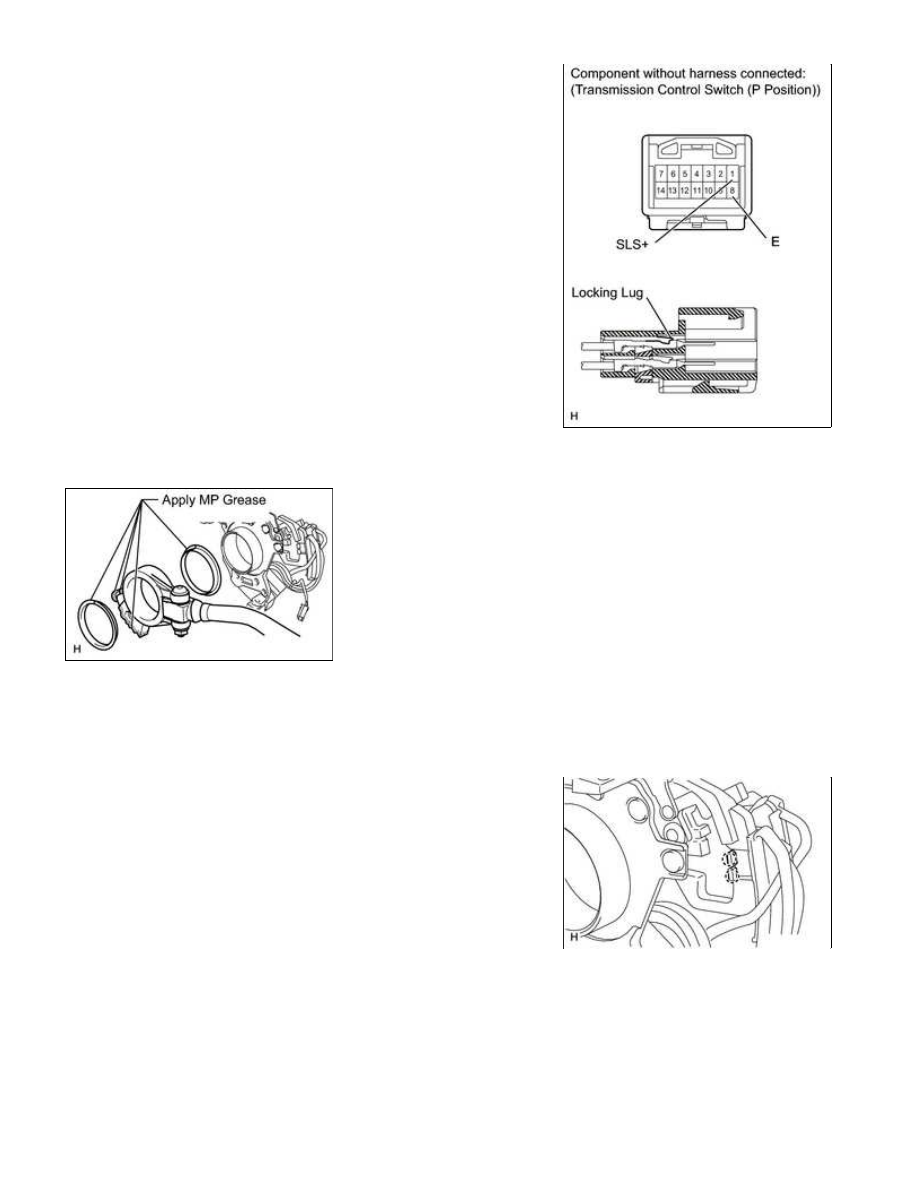

(c) Securely connect the 2 wire terminals to terminal 1 (SLS+) and

(a) Apply MP grease to the 2 lever selecting bushes and shift lever shown in the illustration.

(b) Install the 2 lever selecting bushes and shift lever to the column shift control shift lever retainer.

column shift control shift lever retainer.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

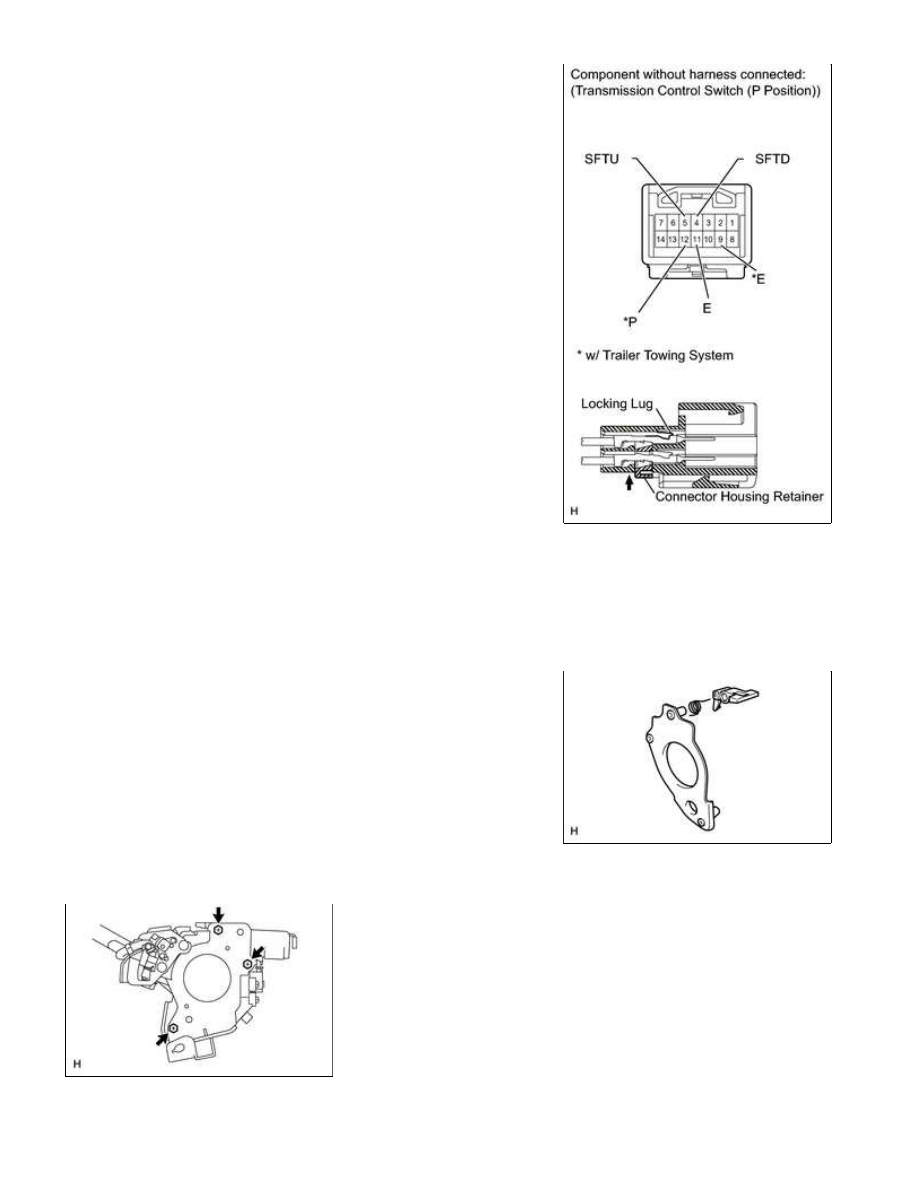

(e) w/o Trailer Towing System:

Securely connect the 3 wire terminals to terminal 4 (SFTD), 5

(f) w/ Trailer Towing System:

(a) Install the spring and shift lock release link to the shift lever

plate.

7. INSTALL SHIFT LEVER PLATE SUB-ASSEMBLY

(a) Install the shift lever plate to the column shift control shift lever retainer with the 3 bolts.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Torque:

2.3 N·m {23 kgf·cm, 20in·lbf}

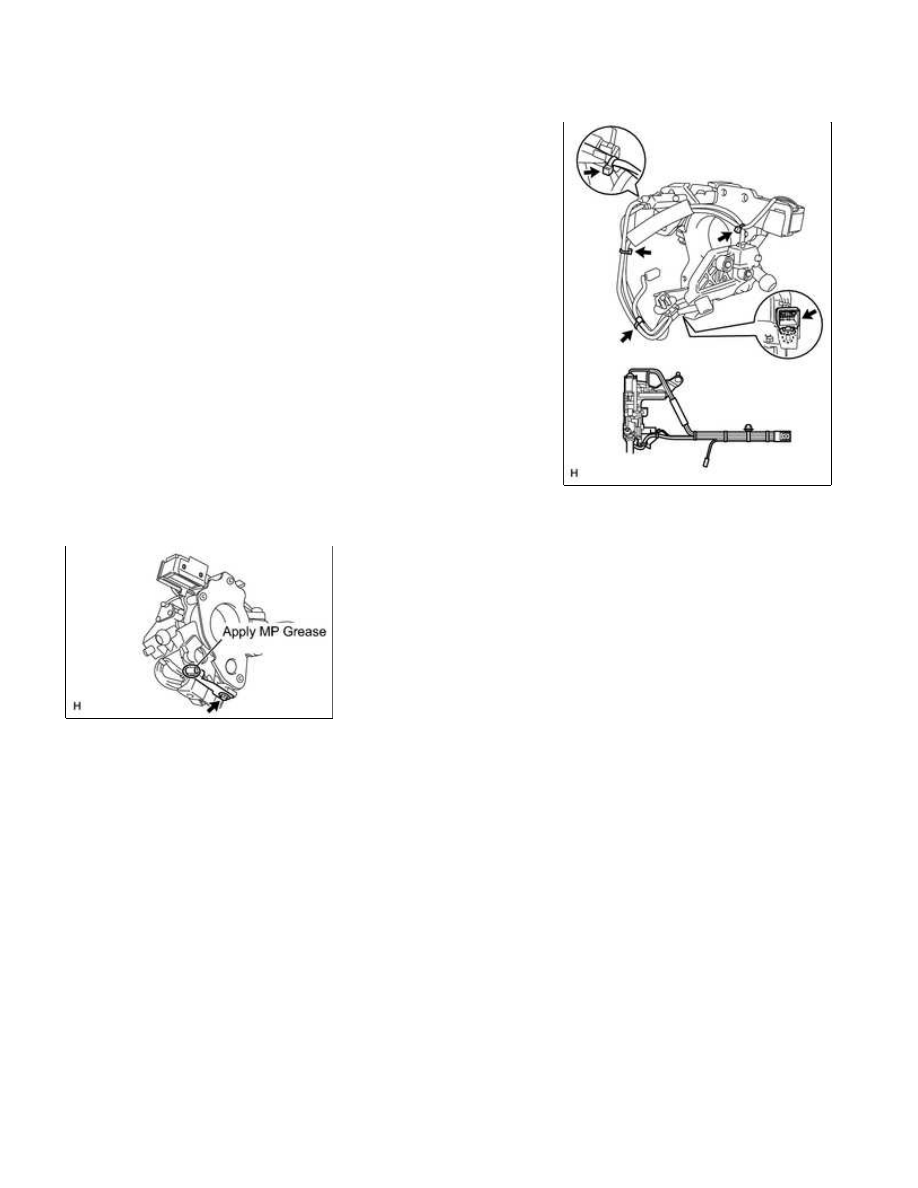

(b) Clamp the harness with the 4 wire guides and wire harness

clamp as shown in the illustration.

8. INSTALL COLUMN SHIFT LEVER COMPRESSION SPRING

(a) Apply MP grease to the spring shown in the illustration.

(b) Temporarily install the spring to the column shift control shift lever retainer with the bolt.
