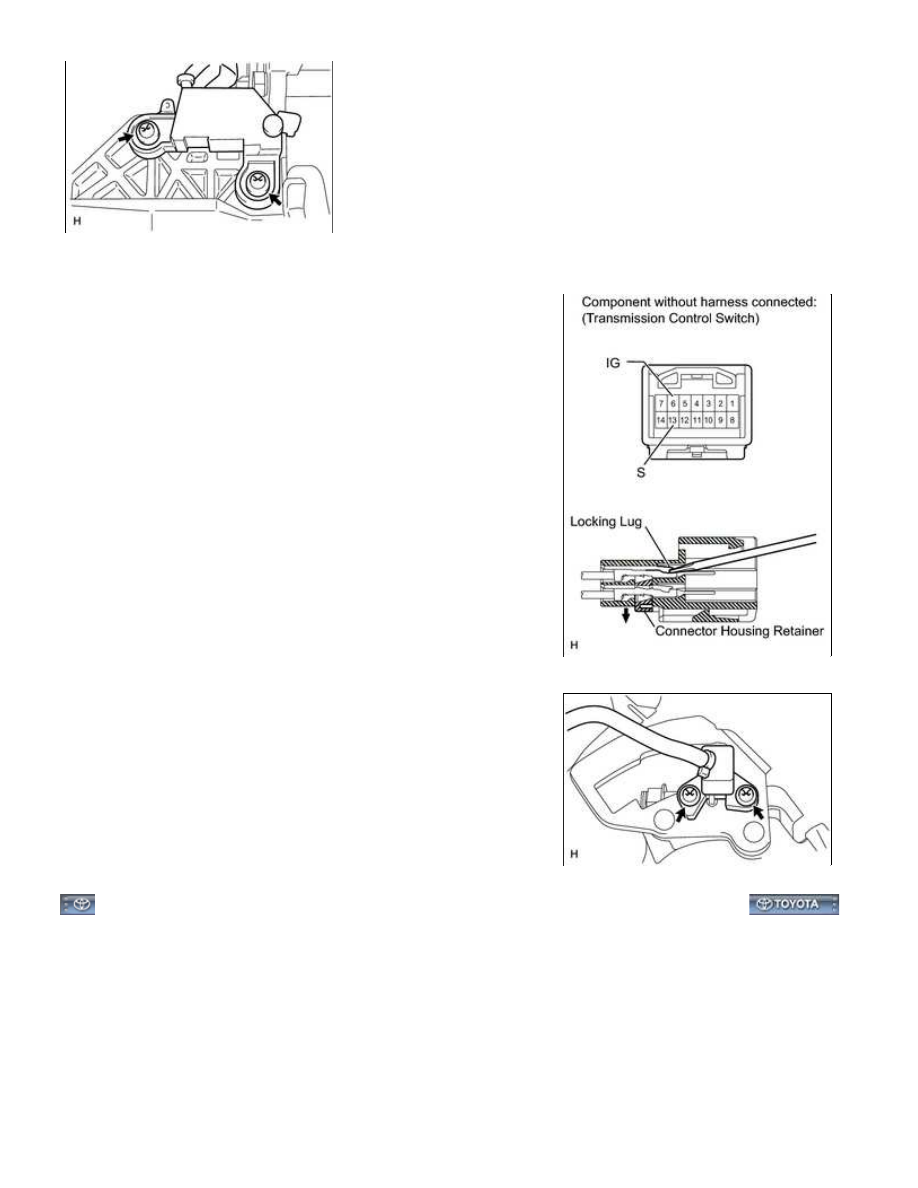

(a) Remove the 2 screws and switch from the column shift control shift lever retainer.

(b) Insert a thin-bladed screwdriver, release the locking lug of

terminal 6 (IG) and 13 (S), and pull the terminals out from the

rear.

9. REMOVE TRANSMISSION CONTROL SWITCH (P

POSITION)

(a) Remove the 2 screws and switch from the column shift control

shift lever retainer.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030G501DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

(a) Disconnect the transmission control switch connector.

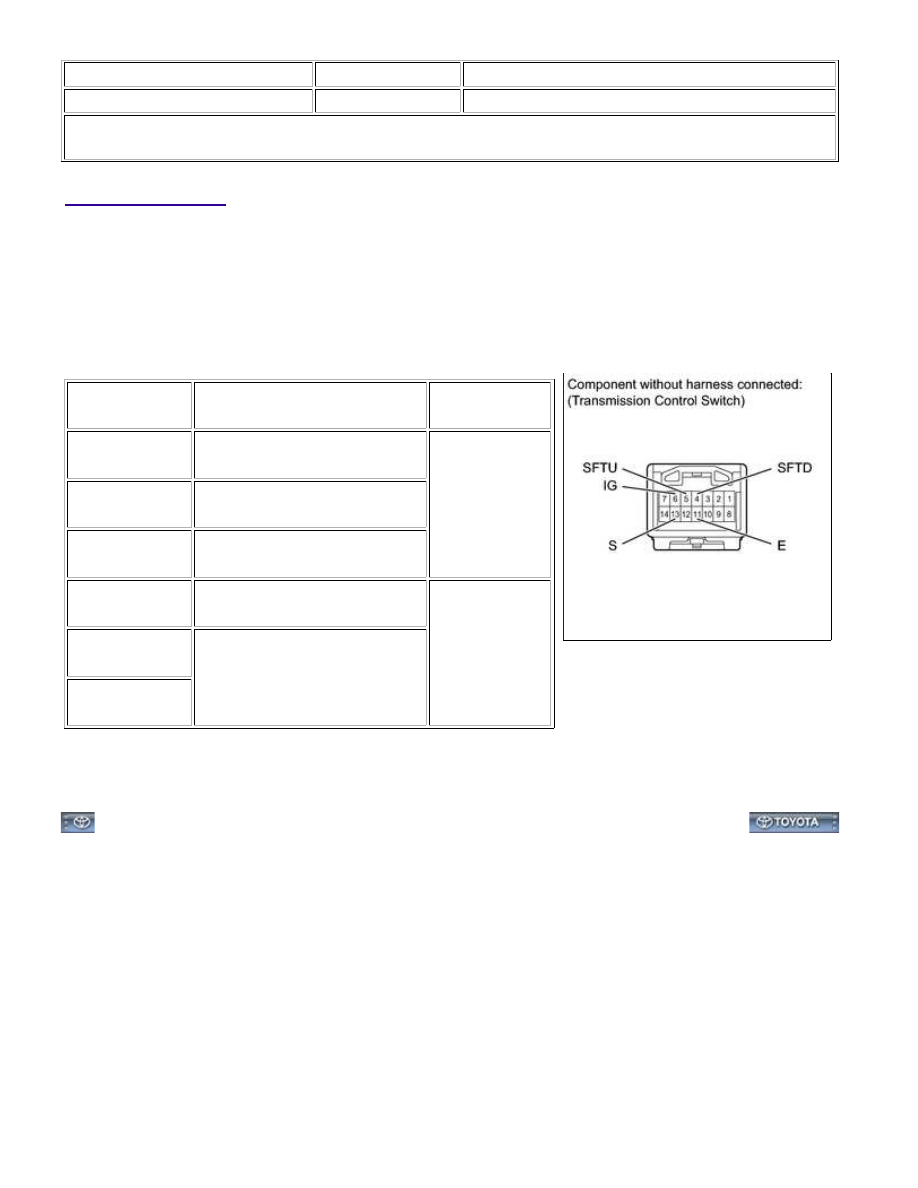

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever position S, "+" and

"-"

Below 1 Ω

5 (SFTU) - 11

(E)

Shift lever position continuously

shifted to "+" (Up-shift)

4 (SFTD) - 11

(E)

Shift lever position continuously

shifted to "-" (Down-shift)

6 (IG) - 13 (S)

Shift lever position not on S, "+"

and "-"

10 kΩ or higher

5 (SFTU) - 11

(E)

Shift lever position S

4 (SFTD) - 11

(E)

If the result is not as specified, replace the column shift shift

lever sub-assembly.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002IKO01HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): ADJUSTMENT;

2015 MY Tundra [08/2014 -        ]

ADJUSTMENT

1. INSPECT SHIFT LEVER POSITION

(a) When moving the shift lever from the N position to other positions, check that the lever can be shifted

smoothly and accurately to each position and that the position indicator comes on in accordance with the

shift lever position.

If the indicator and shift lever position do not match, carry out the following adjustment procedures.

2. ADJUST SHIFT LEVER POSITION

(a) Move the shift lever to the N position.

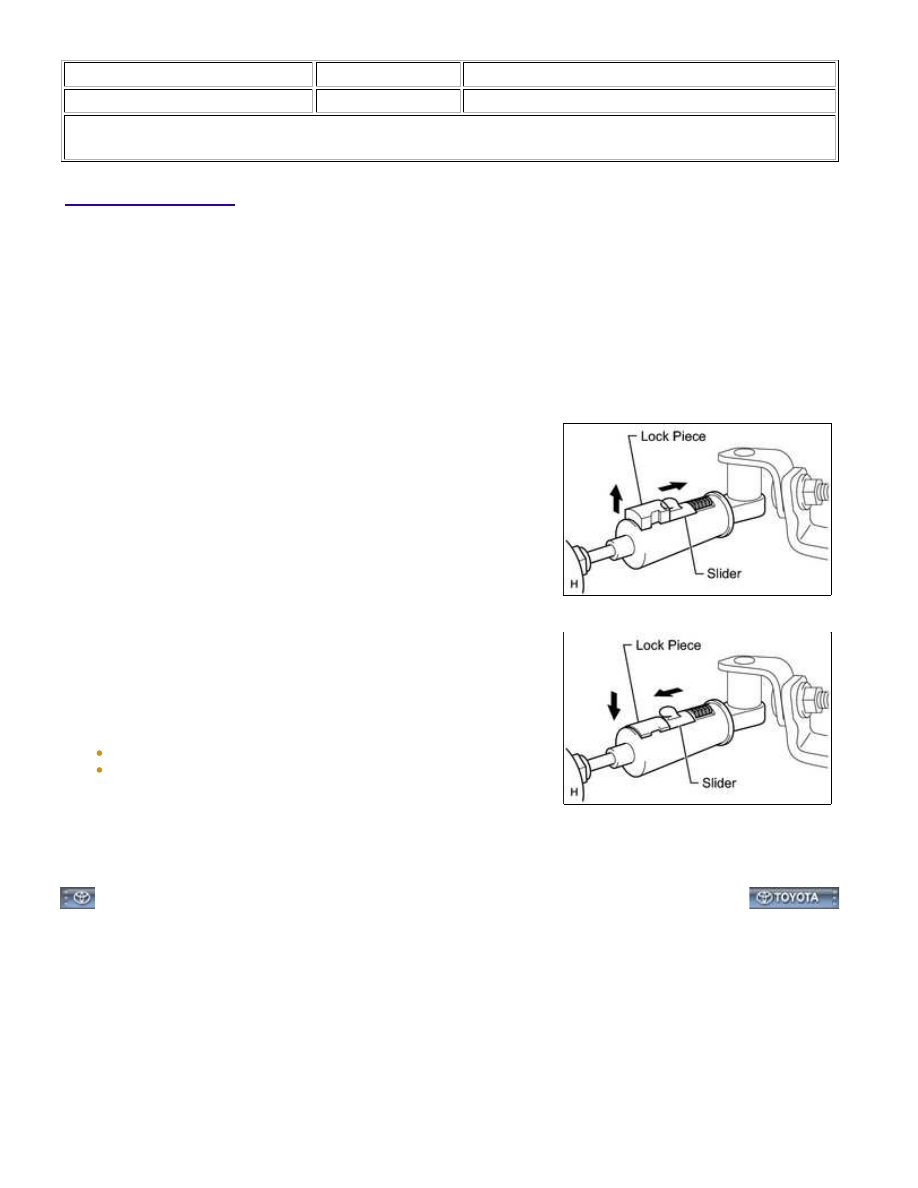

(b) Fold back the transmission control cable adjust case cover. Then

while sliding the slider toward the cable end side, press the lock

piece from the back side to release the lock.

(c) Check that the adjust case's spring is applying enough tension

to the shift control cable. Then press the lock piece to set the

lock.

NOTICE:

Use your hand to push the lock piece. Do not use any tools.
Securely push the lock piece so that the slider's protrusion is
above the lock piece.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YBB01EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): REASSEMBLY;

2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL TRANSMISSION CONTROL SWITCH (P

POSITION)

(a) Install the switch to the column shift control shift lever retainer

with the 2 screws.

2. INSTALL TRANSMISSION CONTROL SWITCH (S POSITION)

(a) Apply MP grease to the switch shown in the illustration.

(b) Install the switch to the column shift control shift lever retainer with the 2 screws.

(c) Securely connect the 2 wire terminals to terminal 6 (IG) and 13
