Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): DISASSEMBLY;

2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

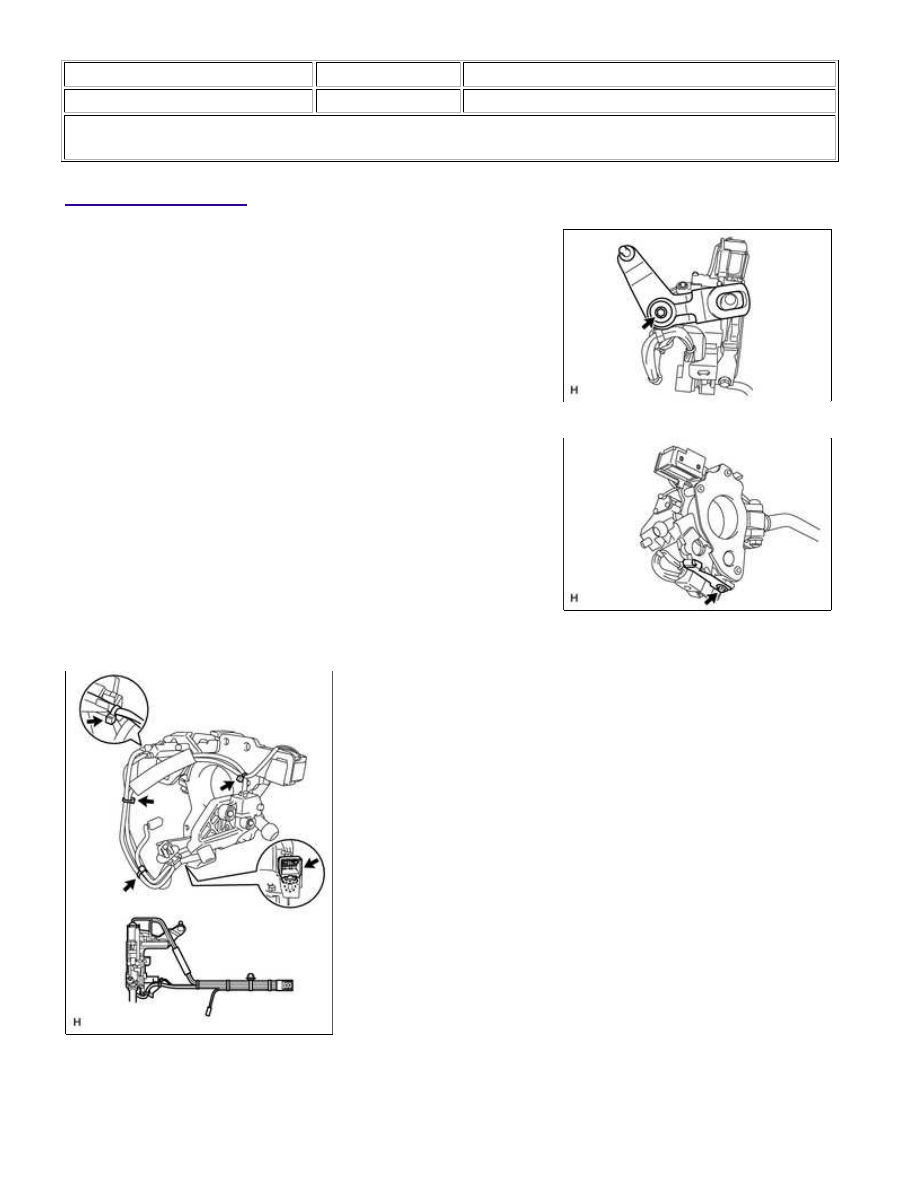

1. REMOVE COLUMN SHIFT SHIFTING BELLCRANK

ASSEMBLY

(a) Remove the bolt and shifting bellcrank from the column shift

control shift lever retainer.

2. REMOVE COLUMN SHIFT LEVER COMPRESSION SPRING

(a) Remove the bolt and spring from the column shift control shift

lever retainer.

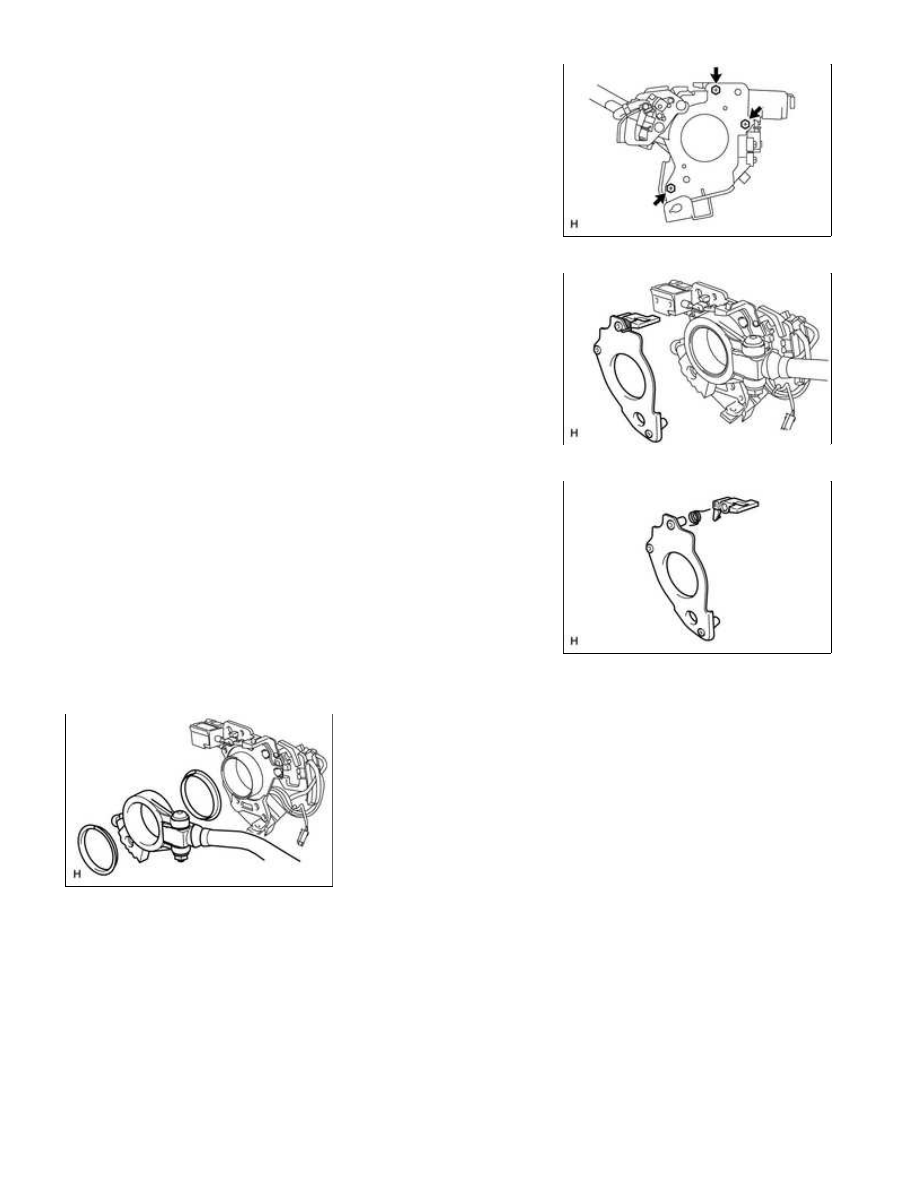

3. REMOVE SHIFT LEVER PLATE SUB-ASSEMBLY

(a) Disconnect the transmission control switch connector clamp from the column shift.

(b) Detach the wire harness clamp and cut the 4 wire guides.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

(c) Remove the 3 bolts.

(d) Separate the shift lever plate from the column shift control shift

lever retainer.

4. REMOVE COLUMN SHIFT SHIFT LOCK RELEASE LINK

(a) Remove the shift lock release link and spring from the shift lever

plate.

5. REMOVE COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

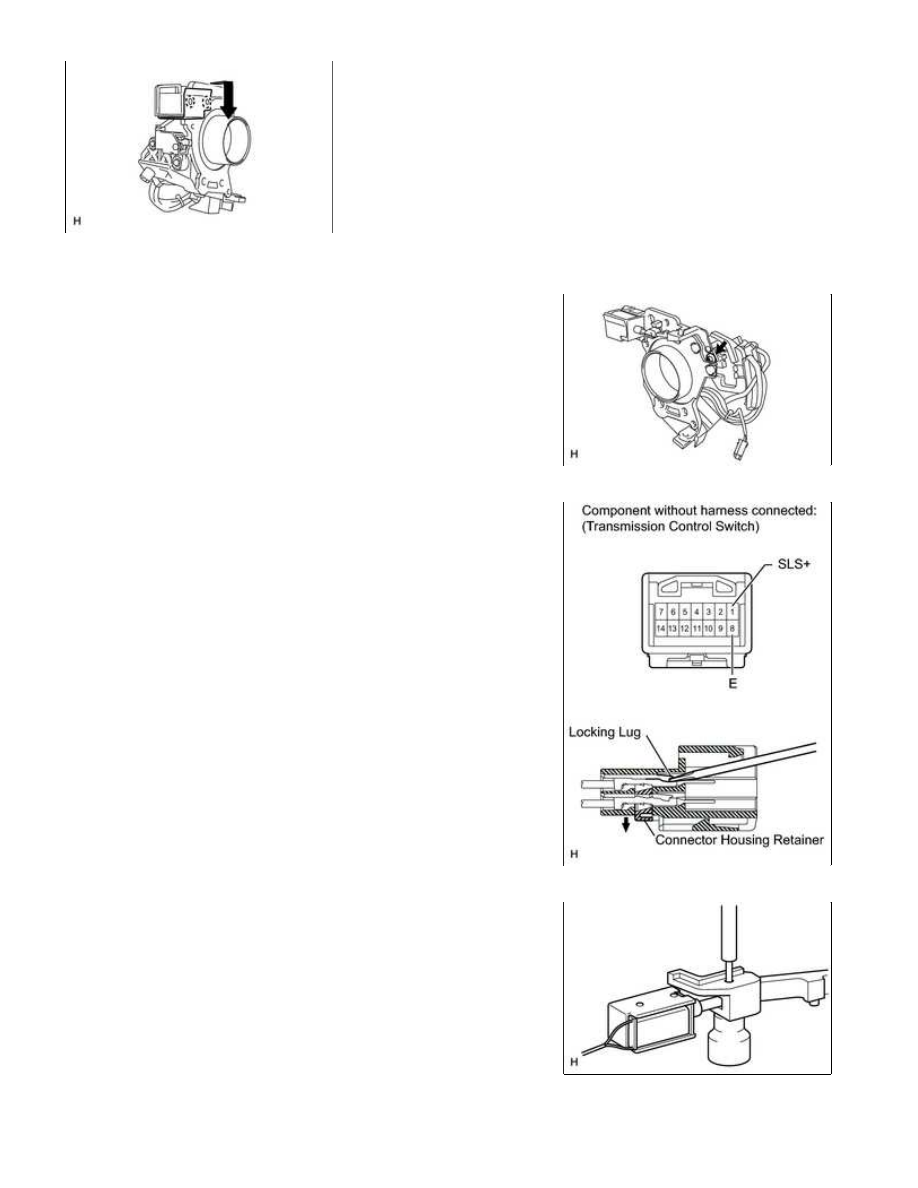

(a) Remove the shift lever and 2 lever selecting bushes from the column shift control shift lever retainer.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

(b) Using a thin-bladed screwdriver, release the connector housing

retainer.

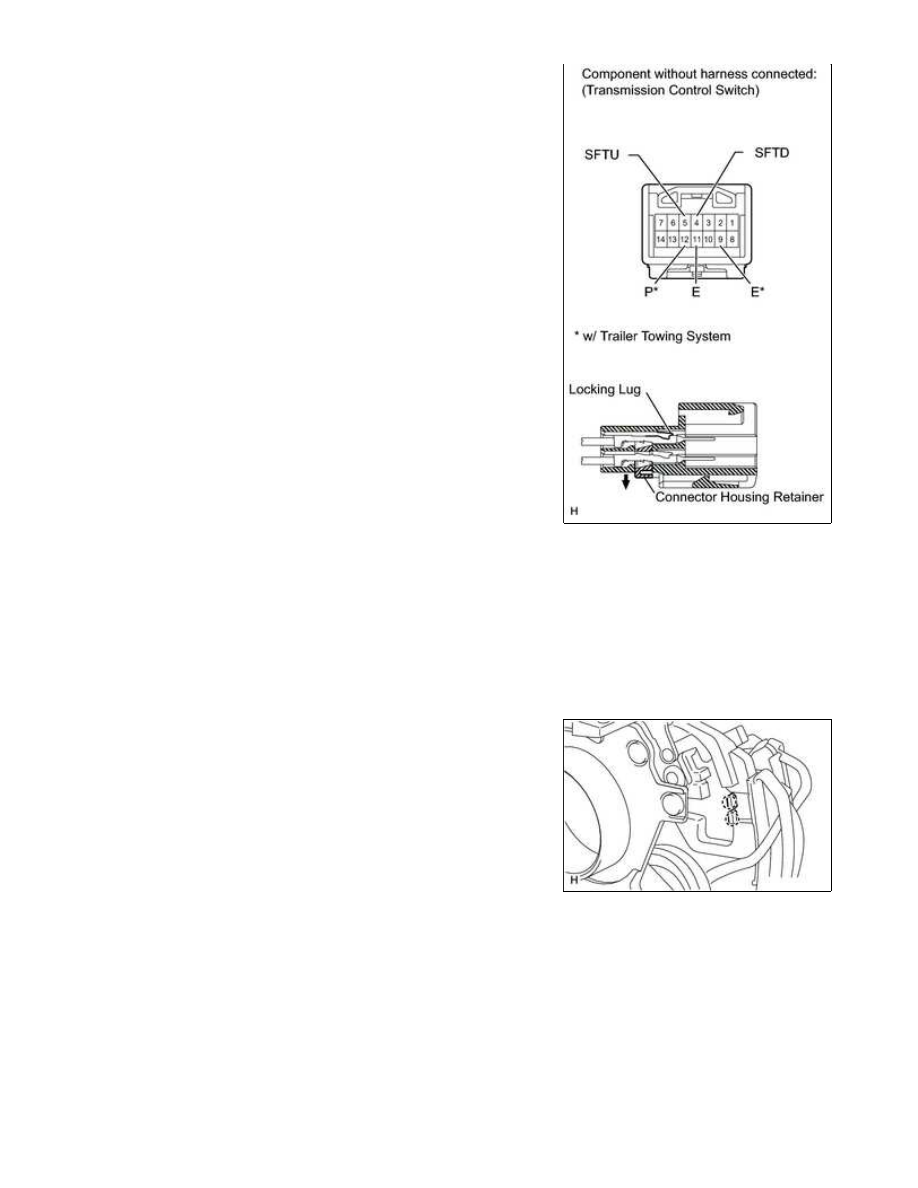

(c) w/o Trailer Towing System:

(d) w/ Trailer Towing System:

(e) Detach the 2 claws and remove the control shaft tube clamp

from the column shift control shift lever retainer.

6. REMOVE SHIFT LOCK SOLENOID

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

(a) Detach the 2 claws and remove the shift lock solenoid bracket.

(b) Remove the screw, collar, 2 bushes and shift lock solenoid with

No. 1 shift lock plate sub-assembly from the column shift control

shift lever retainer.

(c) Insert a thin-bladed screwdriver, release the locking lug of

terminal 1 (SLS+) and 8 (E), and pull the terminals out from the

rear.

7. DISCONNECT NO. 1 SHIFT LOCK PLATE SUB-ASSEMBLY

(a) Using a pin-punch and hammer, tap out the spring pin and

disconnect the shift lock plate from the shift lock solenoid.

8. REMOVE TRANSMISSION CONTROL SWITCH (S POSITION)

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...
