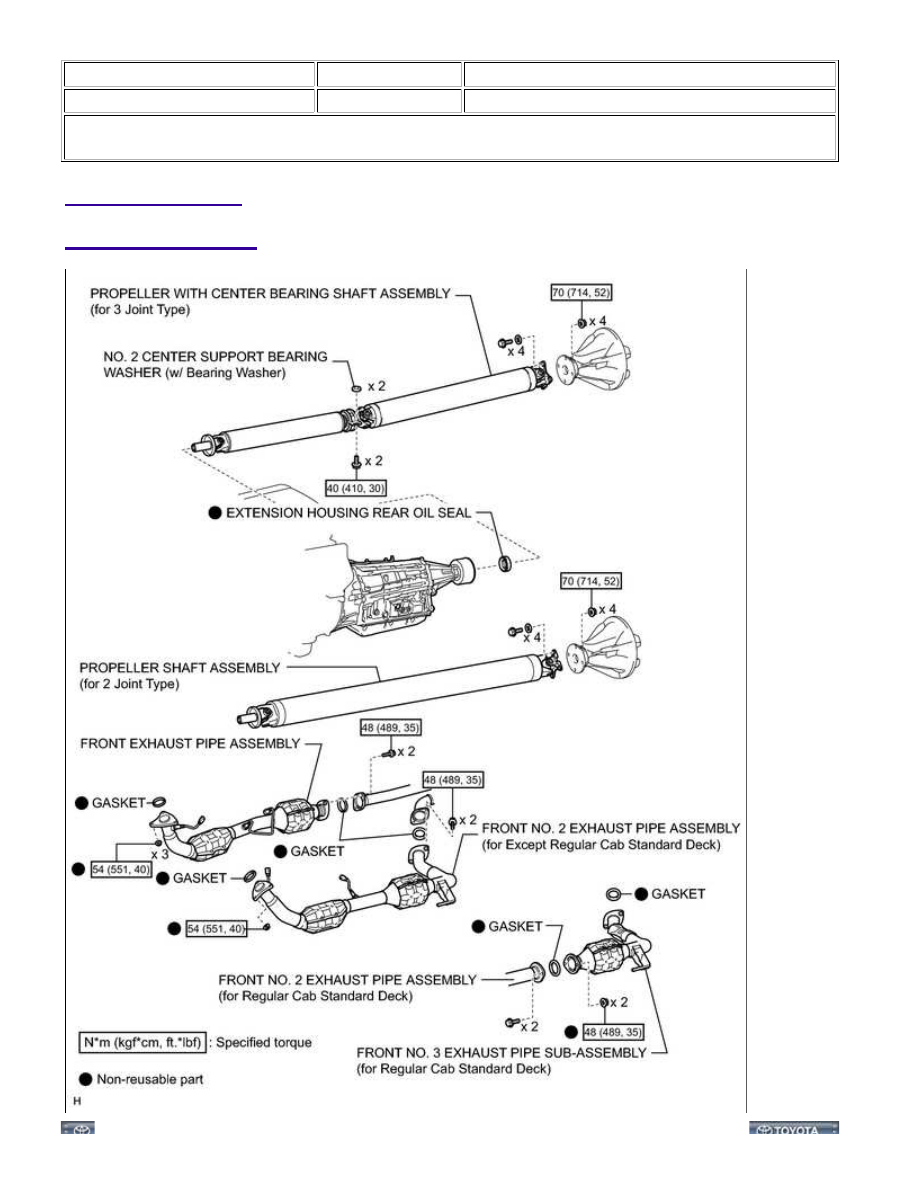

Title: AB60E AUTOMATIC TRANSMISSION: EXTENSION HOUSING REAR OIL SEAL: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: EXTENSION HOUSING R...

AB60E AUTOMATIC TRANSMISSION: EXTENSION HOUSING R...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013C4022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

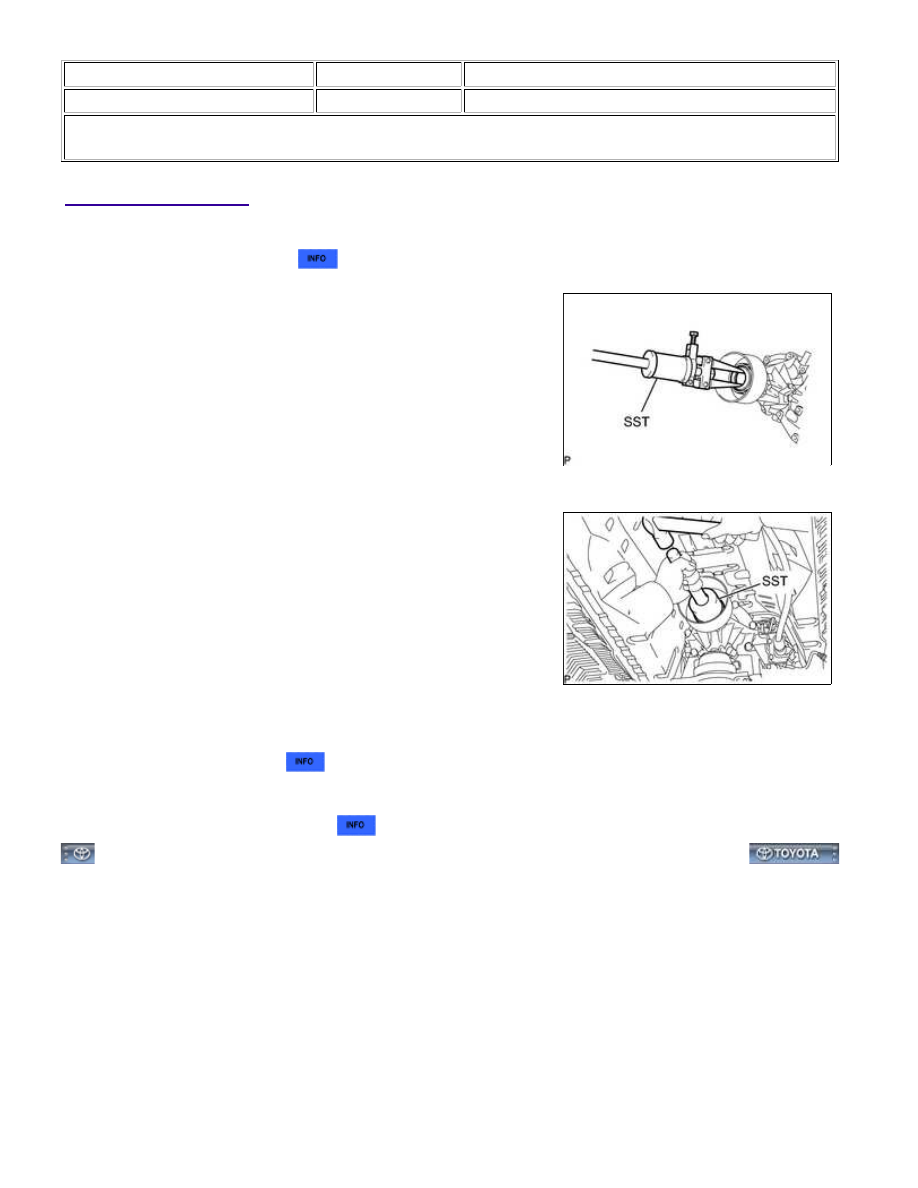

Title: AB60E AUTOMATIC TRANSMISSION: EXTENSION HOUSING REAR OIL SEAL: REPLACEMENT; 2015 MY

Tundra [08/2014 -        ]

REPLACEMENT

1. REMOVE PROPELLER SHAFT ASSEMBLY

(a) Remove the propeller shaft



.

2. REMOVE EXTENSION HOUSING REAR OIL SEAL

(a) Using SST, remove the oil seal.

SST: 09308-00010

3. INSTALL EXTENSION HOUSING REAR OIL SEAL

SST: 09308-60010

SST: 09950-70010

09951-07150

Standard depth:

3.35 to 3.45 mm (0.132 to 0.136 in.)

4. INSTALL PROPELLER SHAFT ASSEMBLY

(a) Install the propeller shaft



.

5. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.

AB60E AUTOMATIC TRANSMISSION: EXTENSION HOUSING R...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000004BYQ00DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

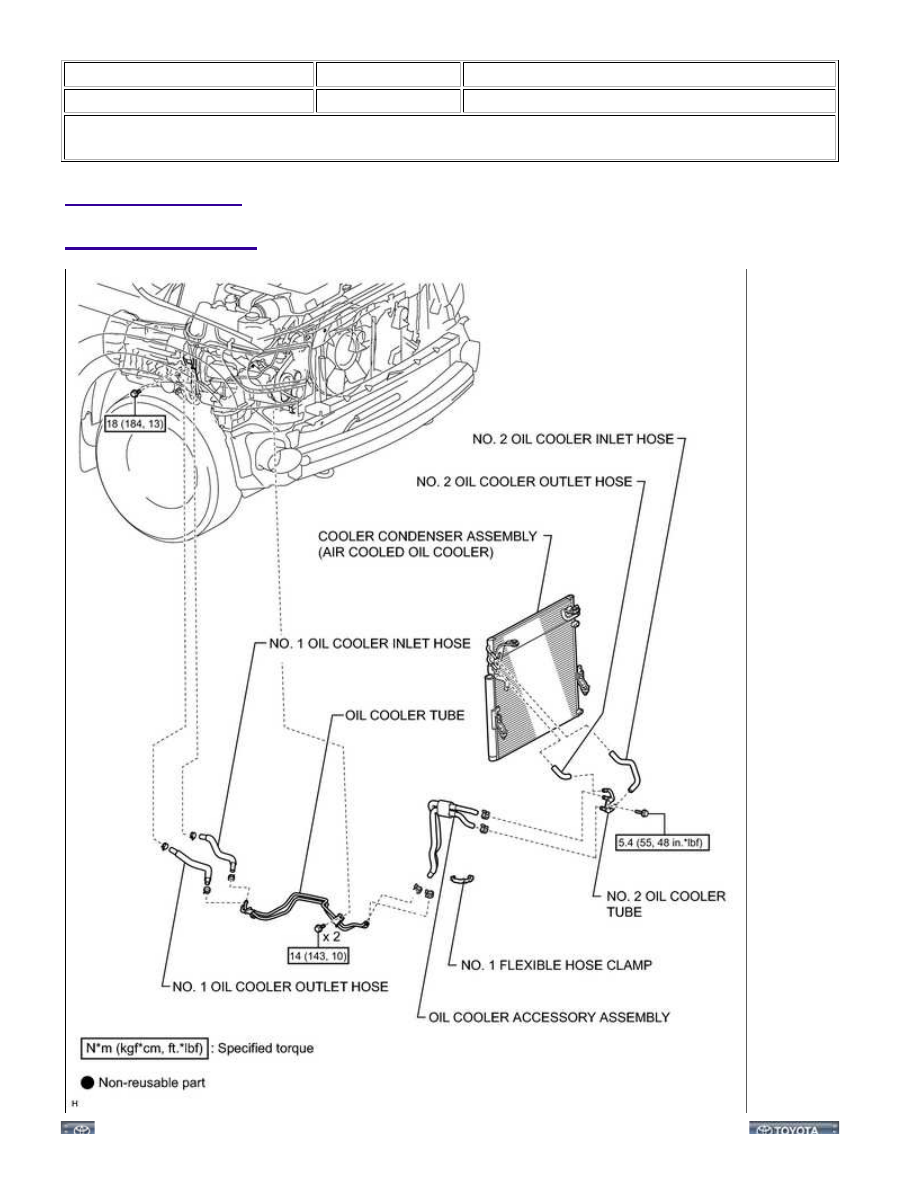

Title: AB60E AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer Towing System): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer To...
