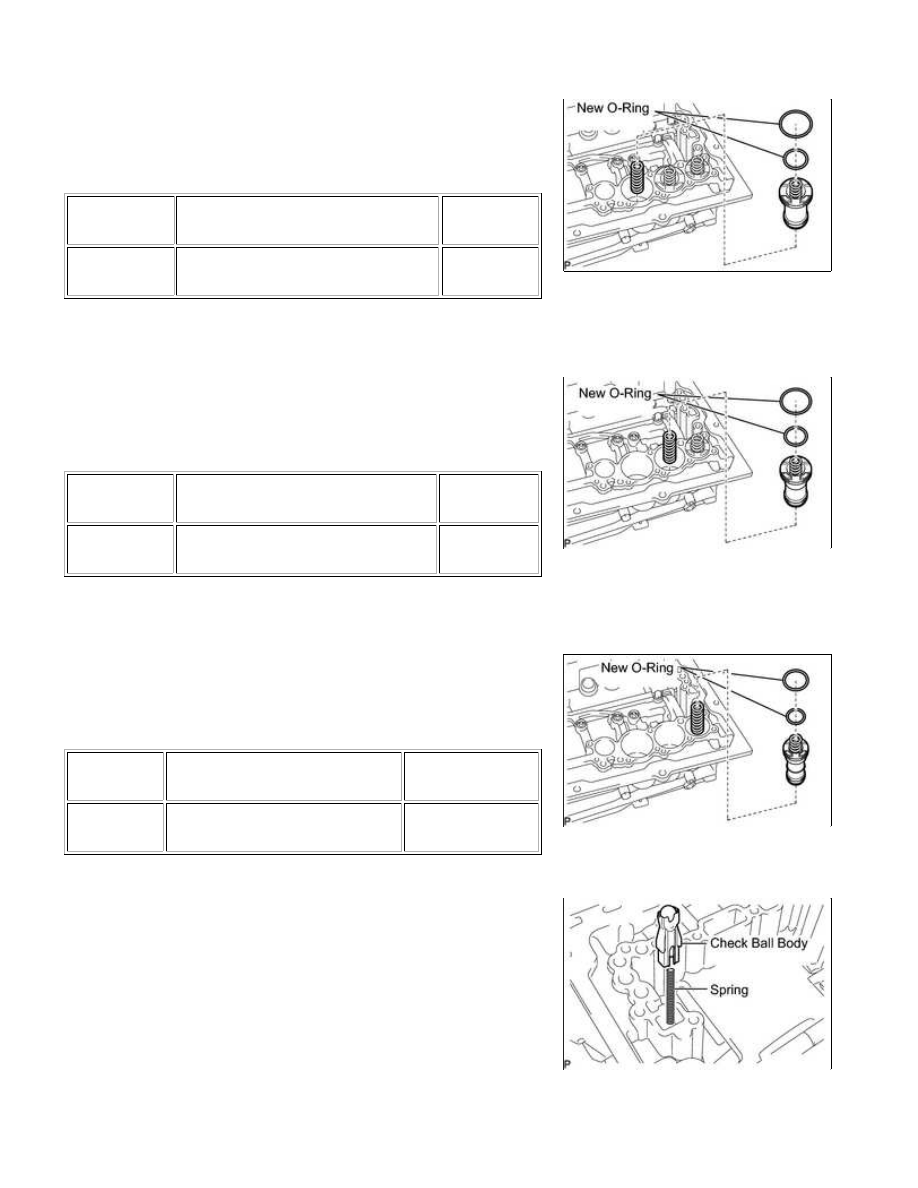

61. INSTALL C-3 ACCUMULATOR PISTON

(a) Coat 2 new O-rings with ATF, and install them to the piston.

(b) Install the spring and accumulator piston to the hole.

Spring diameter:

SPRING

FREE LENGTH

OUTER DIAMETER

COLOR

C-3

73.35 mm (2.89 in.)

19.9 mm (0.783 in.)

Red

62. INSTALL B-3 ACCUMULATOR PISTON

(a) Coat 2 new O-rings with ATF, and install them to the piston.

(b) Install the spring and accumulator piston to the hole.

Spring diameter:

SPRING

FREE LENGTH

OUTER DIAMETER

COLOR

B-3

64.50 mm (2.54 in.)

19.5 mm (0.768 in.)

Orange

63. INSTALL C-2 ACCUMULATOR PISTON

(a) Coat 2 new O-rings with ATF, and install them to the piston.

(b) Install the spring and accumulator piston to the hole.

Spring diameter:

SPRING

FREE LENGTH

OUTER DIAMETER

COLOR

C-2

68.0 mm (2.68 in.)

16.1 mm (0.634 in.)

Light green

64. INSTALL CHECK BALL BODY

(a) Install the spring and check ball body.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

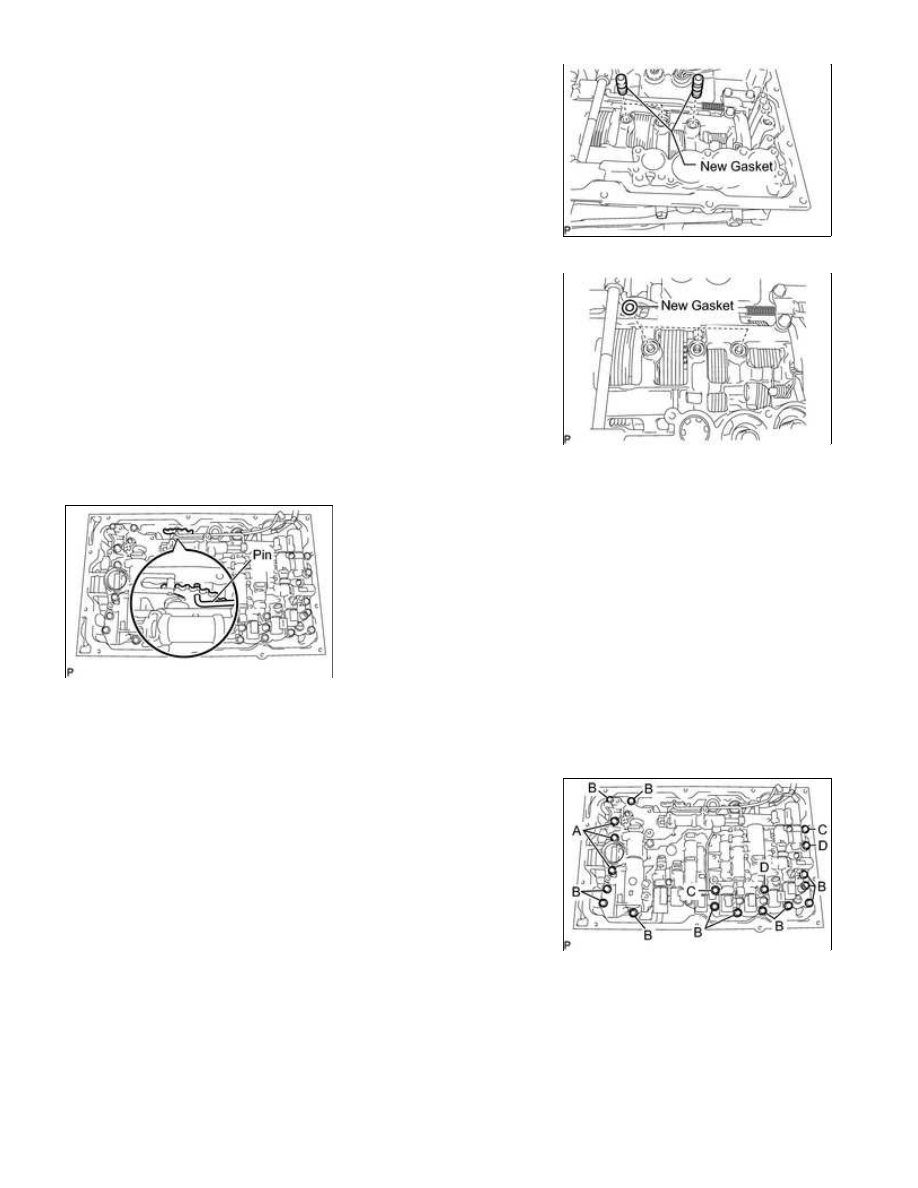

65. INSTALL BRAKE DRUM GASKET

(a) Install 3 new brake drum gaskets.

66. INSTALL TRANSMISSION CASE GASKET

(a) Install 3 new transmission case gaskets.

67. INSTALL TRANSMISSION VALVE BODY ASSEMBLY

Torque:

11 N·m {110 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

36 mm (1.42 in.) for bolt A

25 mm (0.984 in.) for bolt B

45 mm (1.77 in.) for bolt C

50 mm (1.97 in.) for bolt D

(c) Install the detent spring and detent spring cover with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

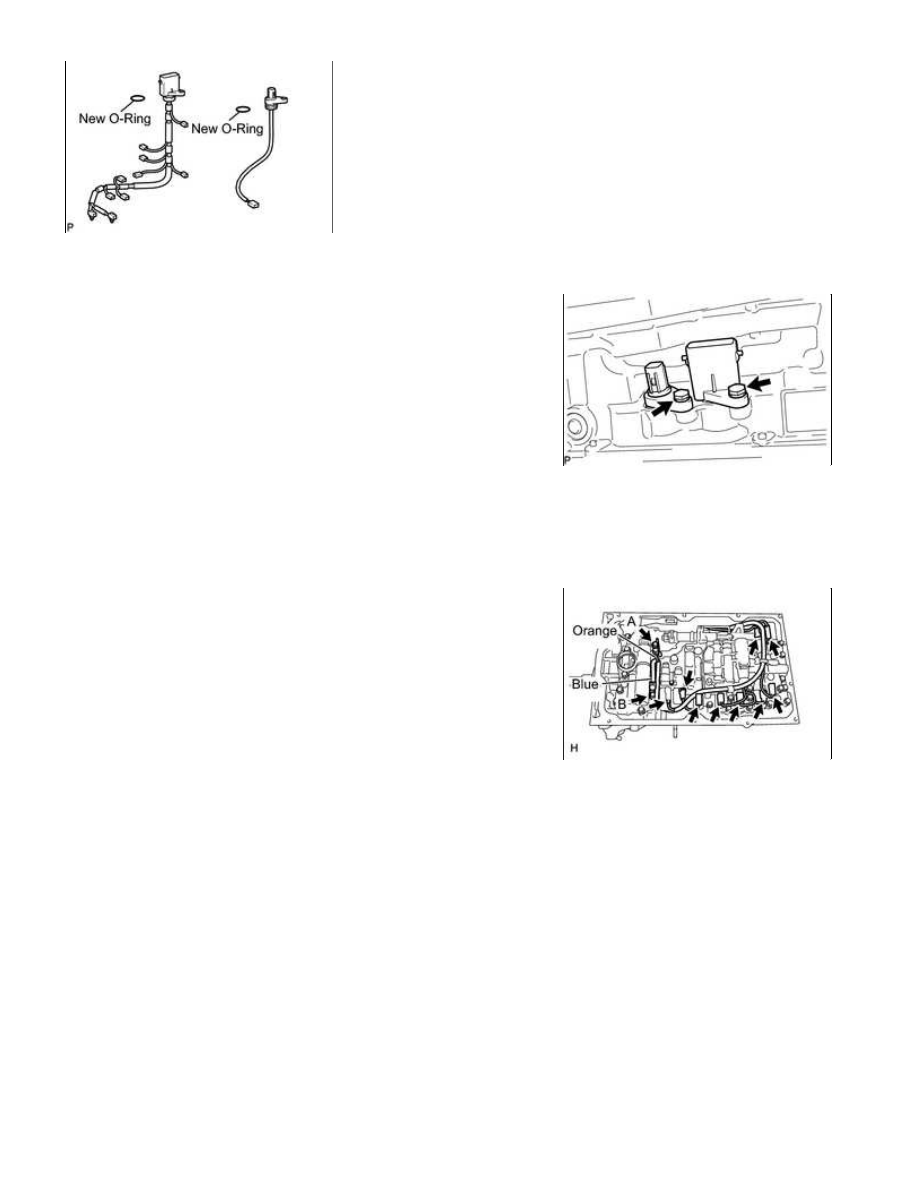

68. INSTALL TRANSMISSION WIRE

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install 2 new O-rings to the transmission wires.

(b) Install the transmission wire harnesses.

(c) Install the bolts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(d) Connect the 9 connectors to the solenoid valves.

(e) Connect the 2 ATF temperature sensors with the 2 clamps and 2 bolts.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for bolt B -

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.42 in.) for bolt B

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

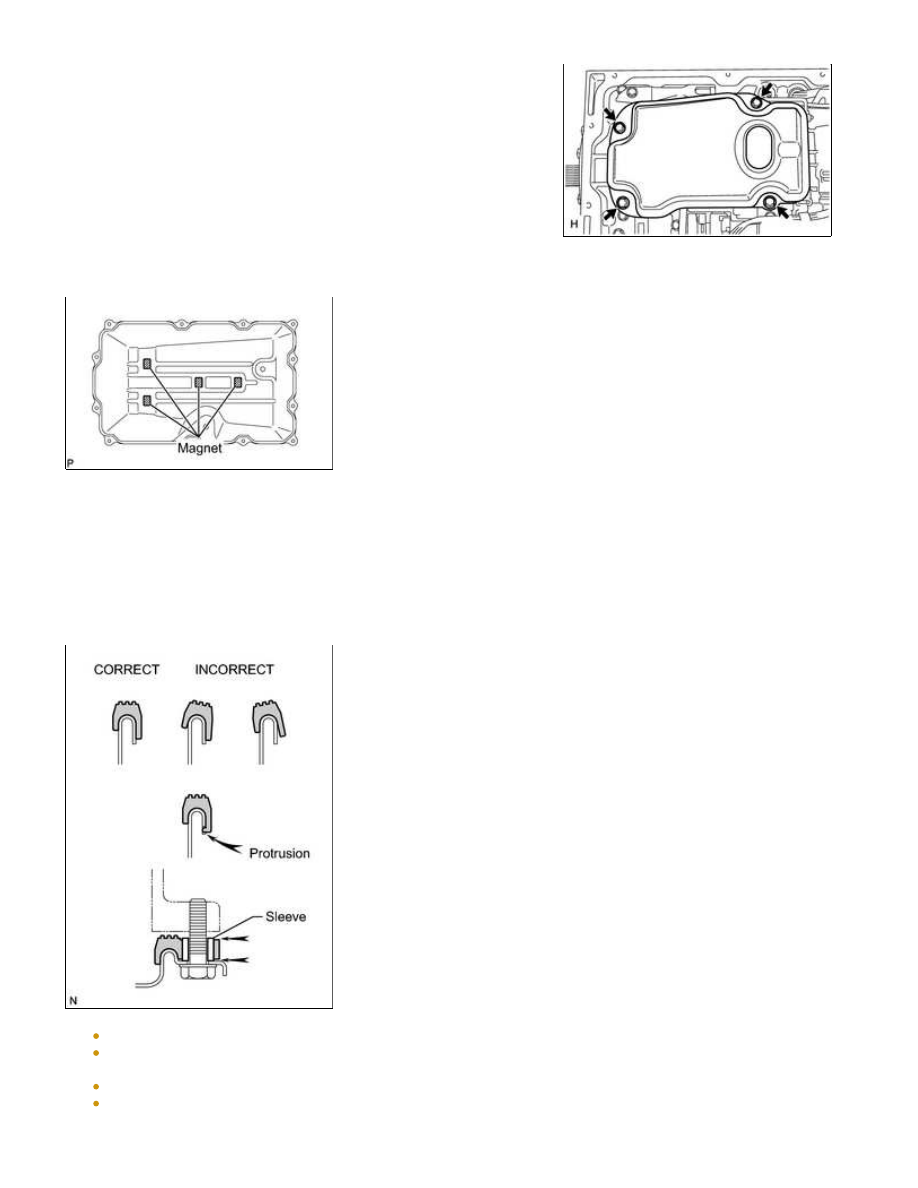

69. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

(a) Coat a new O-ring with ATF, and install it to the oil strainer.

(b) Install the oil strainer with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

70. INSTALL AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Install the 4 magnets.

(b) Install a new gasket on the oil pan.

(c) Install the 12 bolts.

Torque:

7.4 N·m {75 kgf·cm, 65in·lbf}

NOTICE:

Make sure that there is no oil or foreign matter on the gasket seal surface and oil pan contact surface.
Install the gasket so that there is no slack in the gasket, and make sure the seal surface's entire
circumference is level.
Make sure that the 9 gasket drop prevention protrusions are set on the oil pan.
When tightening the oil pan, make sure that the gasket is not pinched between the gasket tightening
area's sleeve and the transmission's seal surface.
