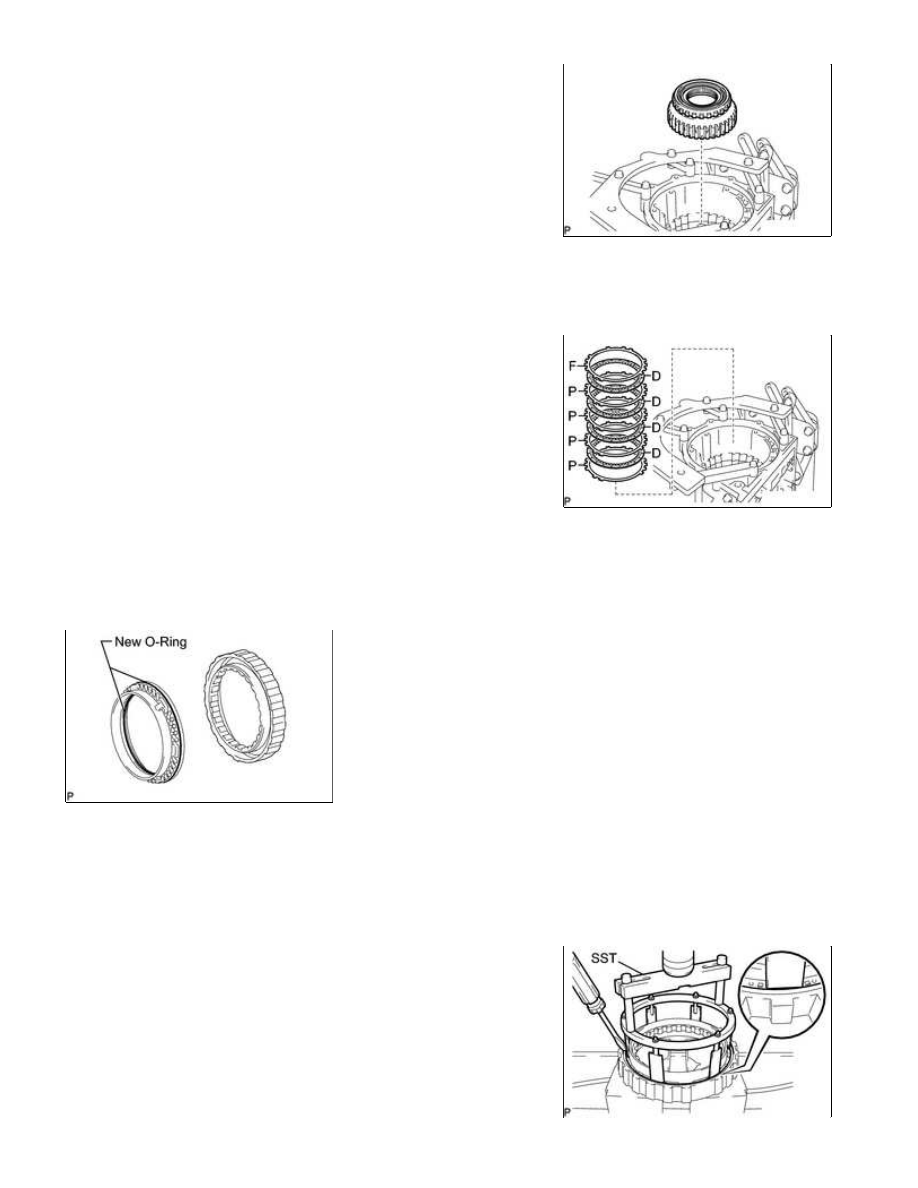

27. INSTALL 1-WAY CLUTCH ASSEMBLY WITH 1-WAY

CLUTCH INNER RACE SUB-ASSEMBLY

(a) Install the 1-way clutch with 1-way clutch inner race to the

transmission case.

28. INSTALL NO. 1 BRAKE DISC SET

(a) Install the 4 plates, 4 discs and flange.

Install in order:

P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2

hours.

29. INSTALL NO. 3 BRAKE PISTON

(a) Coat 2 new O-rings with ATF, and install them to the brake piston.

(b) Press the brake piston into the brake cylinder with both hands.

NOTICE:

Be careful not to damage the O-rings.

(c) Using SST and a press, compress the return spring and install

the snap ring with a screwdriver.

SST: 09380-60010

09381-06020

09381-06040

09381-06060

09381-06100

09381-06110

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

NOTICE:

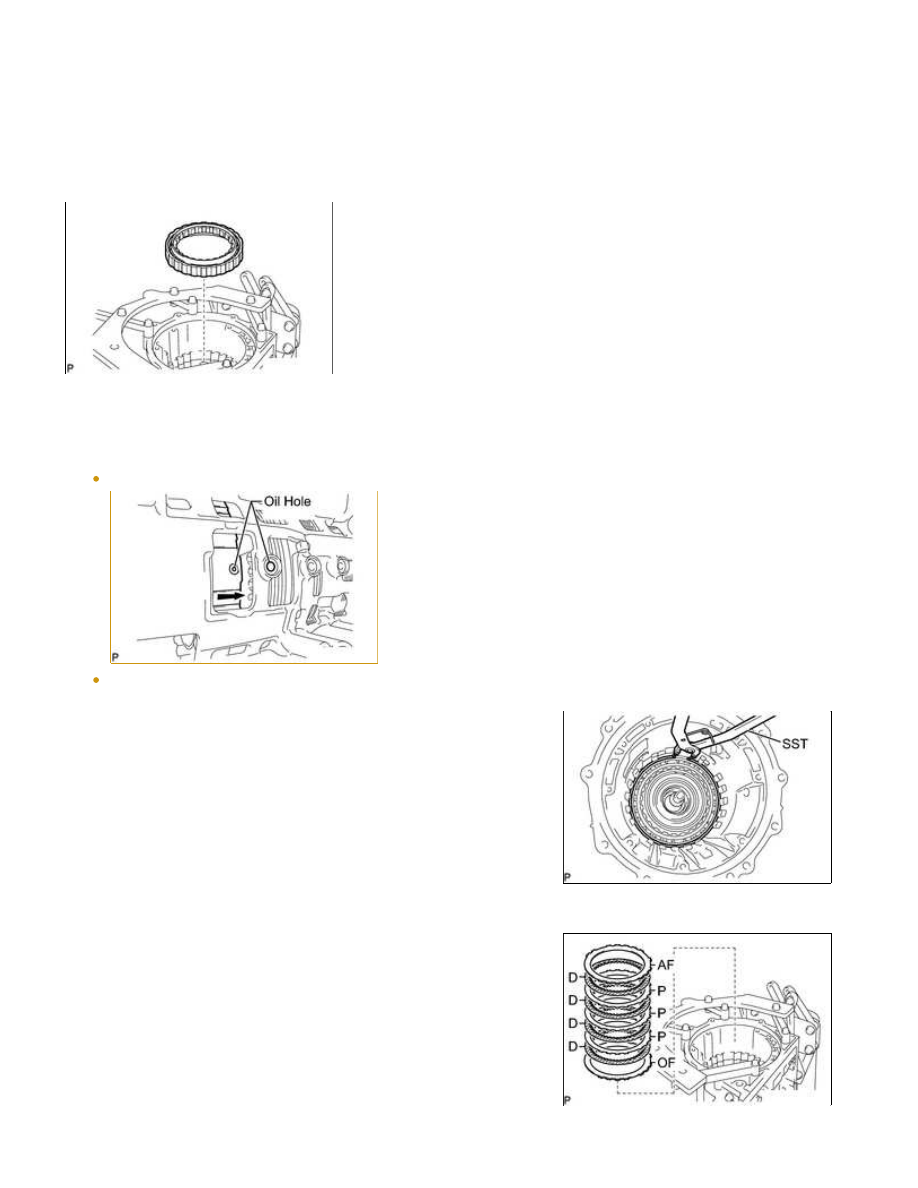

30. INSTALL NO. 3 BRAKE CYLINDER WITH NO. 3 BRAKE PISTON AND NO. 3 BRAKE PISTON

RETURN SPRING SUB-ASSEMBLY

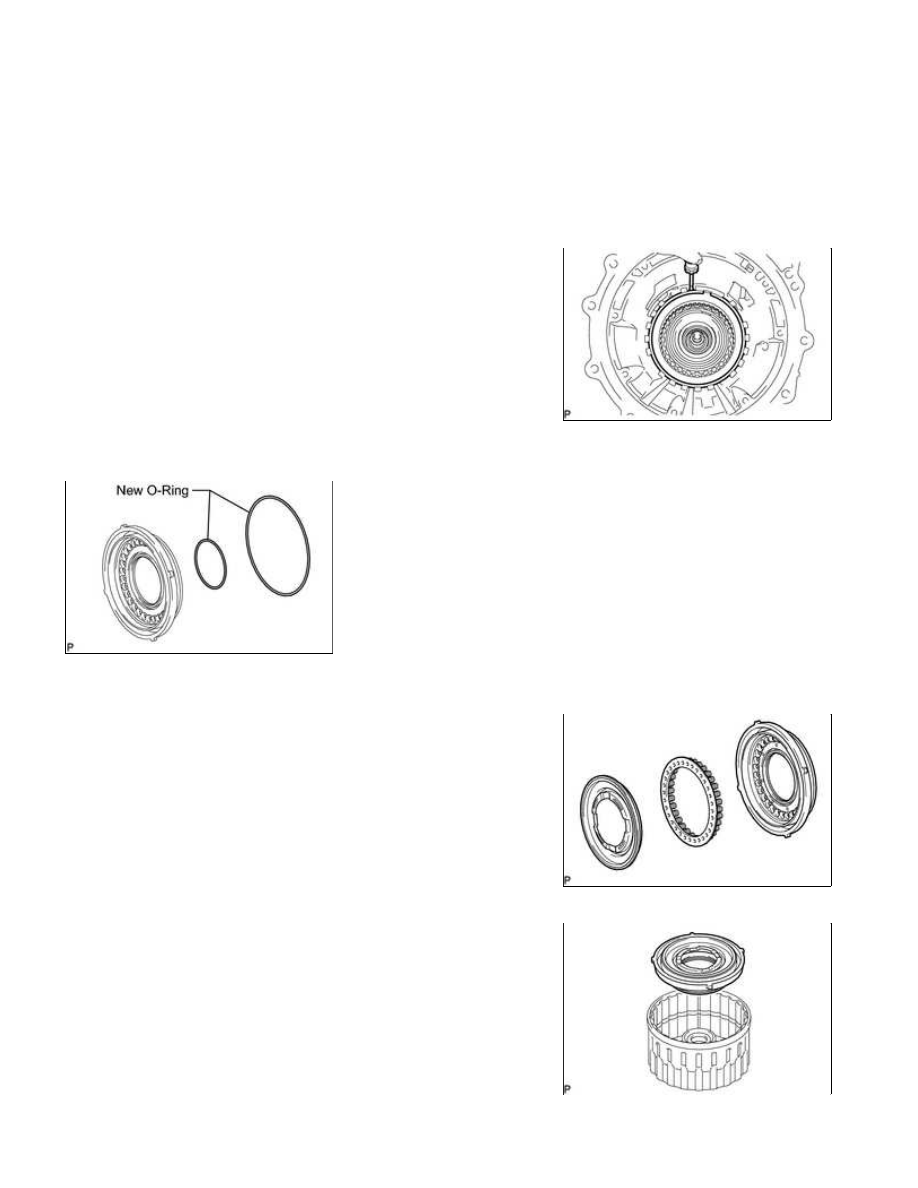

(a) Install the No. 3 brake cylinder with the No. 3 brake piston and No. 3 brake piston return spring to the

transmission case.

NOTICE:

31. INSTALL NO. 3 BRAKE PISTON HOLE SNAP RING

(a) Using SST, install the snap ring.

SST: 09350-30020

09350-07060

32. INSTALL NO. 3 BRAKE DISC SET

(a) Install the ''O'' mark flange, 4 discs, 3 plates and ''A'' mark

flange to the transmission case.

Install in order:

OF - D - P - D - P - D - P - D - AF

HINT:

OF = ''O'' mark flange

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

P = Plate

D = Disc

AF = ''A'' mark flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2

hours.

33. INSTALL NO. 3 BRAKE SNAP RING

(a) Using a screwdriver, install the snap ring.

34. INSTALL DIRECT CLUTCH PISTON SUB-ASSEMBLY

(a) Coat 2 new O-rings with ATF, and install them to the direct clutch piston.

(b) Install the direct clutch return spring and No. 2 clutch balancer

to the direct clutch piston.

(c) Press the direct clutch piston with clutch return spring and clutch

balancer into the reverse clutch piston with both hands.

NOTICE:

Be careful not to damage the O-ring.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

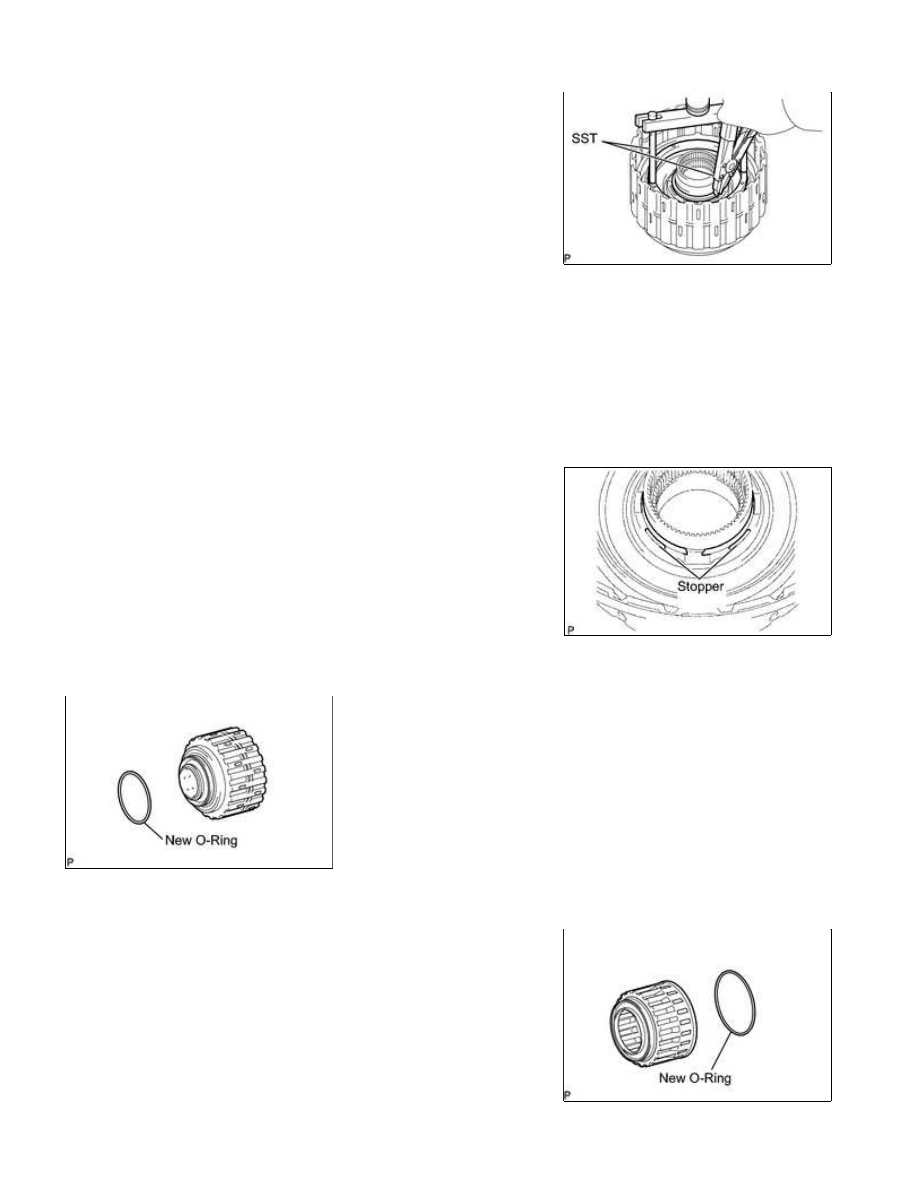

(d) Place SST on the direct clutch balancer, and compress the

return spring with a press.

SST: 09380-60010

09381-06030

09381-06040

09381-06080

NOTICE:

Stop pressing when the spring sheet is lowered to a position 1 to

2 mm (0.0394 to 0.0787 in.) from the snap ring groove to
prevent the spring sheet from being deformed.

(e) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

Do not expand the snap ring excessively.

NOTICE:

35. INSTALL REVERSE CLUTCH PISTON SUB-ASSEMBLY

(a) Coat a new O-ring with ATF, and install it to the clutch drum.

(b) Coat a new O-ring with ATF, and install it on the reverse clutch

piston.
