(c) Pass the clutch drum into the reverse clutch piston with both

hands.

NOTICE:

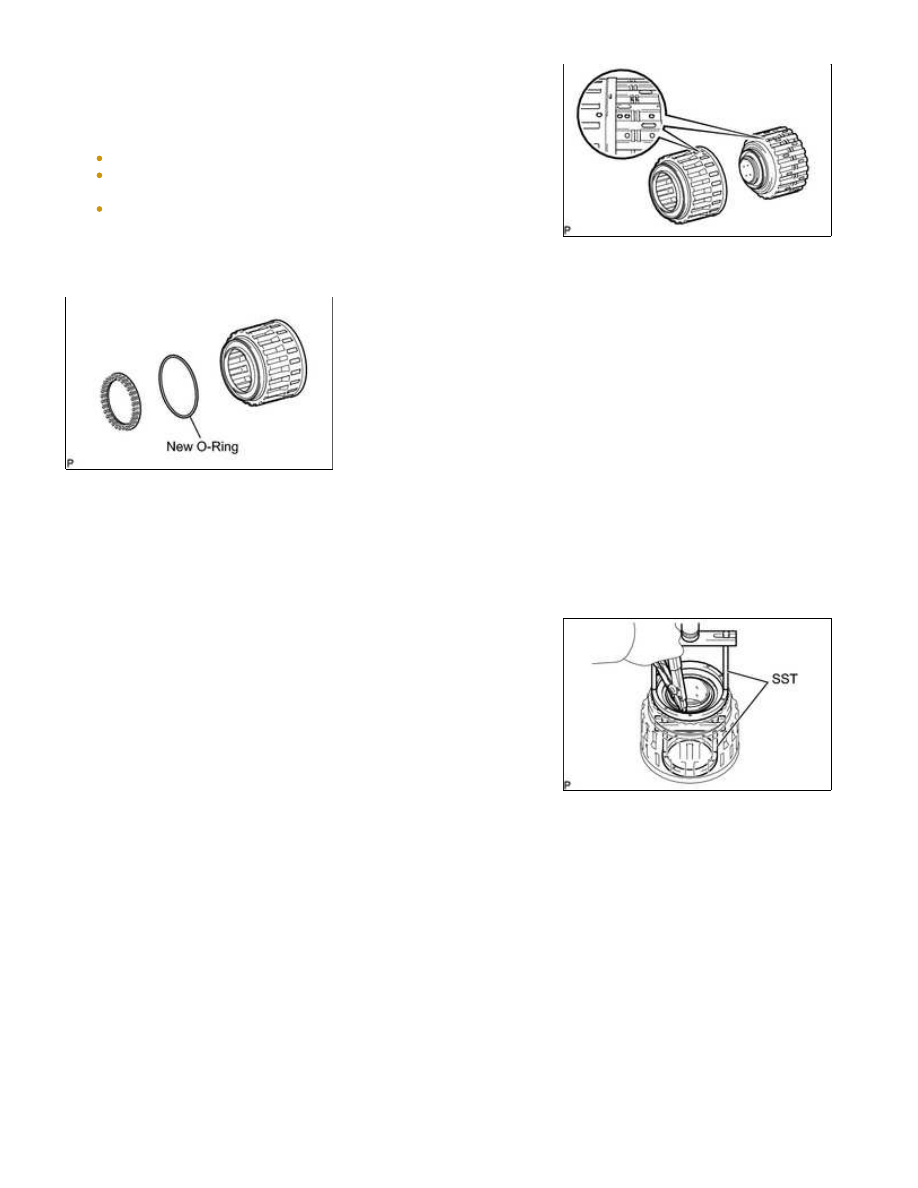

(a) Coat a new O-ring with ATF, and install it to the reverse clutch piston.

(b) Install the reverse clutch return spring and clutch balancer onto the reverse clutch piston.

(c) Place SST on the clutch balancer, and compress the clutch

balancer with a press.

SST: 09380-60010

09381-06020

09381-06030

09381-06040

09381-06050

09381-06080

09381-06070

NOTICE:

Stop pressing when the spring sheet is lowered to a position 1 to

2 mm (0.0394 to 0.0787 in.) from the snap ring groove to
prevent the spring sheet from being deformed.

(d) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

Do not expand the snap ring excessively.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

NOTICE:

37. INSTALL DIRECT CLUTCH DISC

(a) Place the oil pump onto the torque converter clutch, and then place the clutch drum.

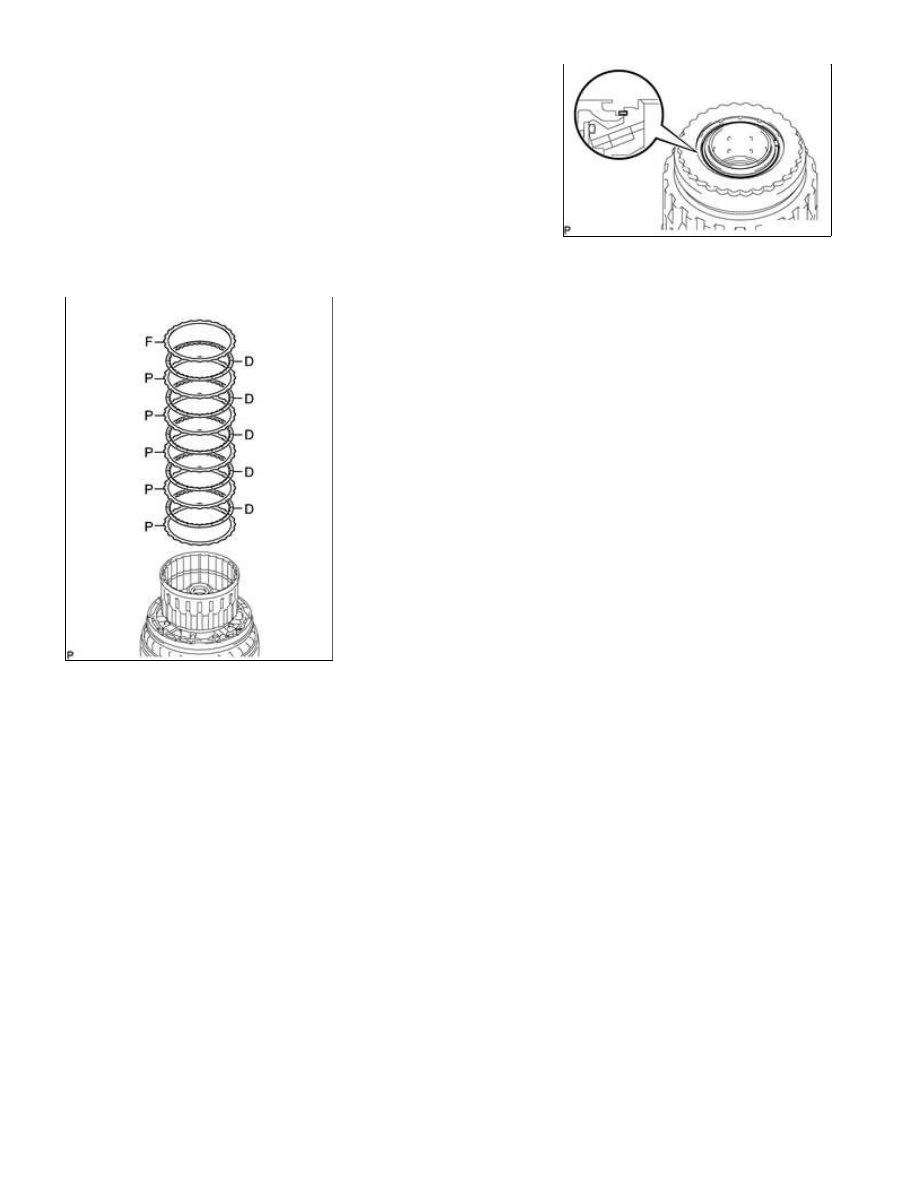

(b) Install the 5 plates, 5 discs and reverse clutch flange on the clutch drum.

Install in order:

P - D - P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2 hours.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

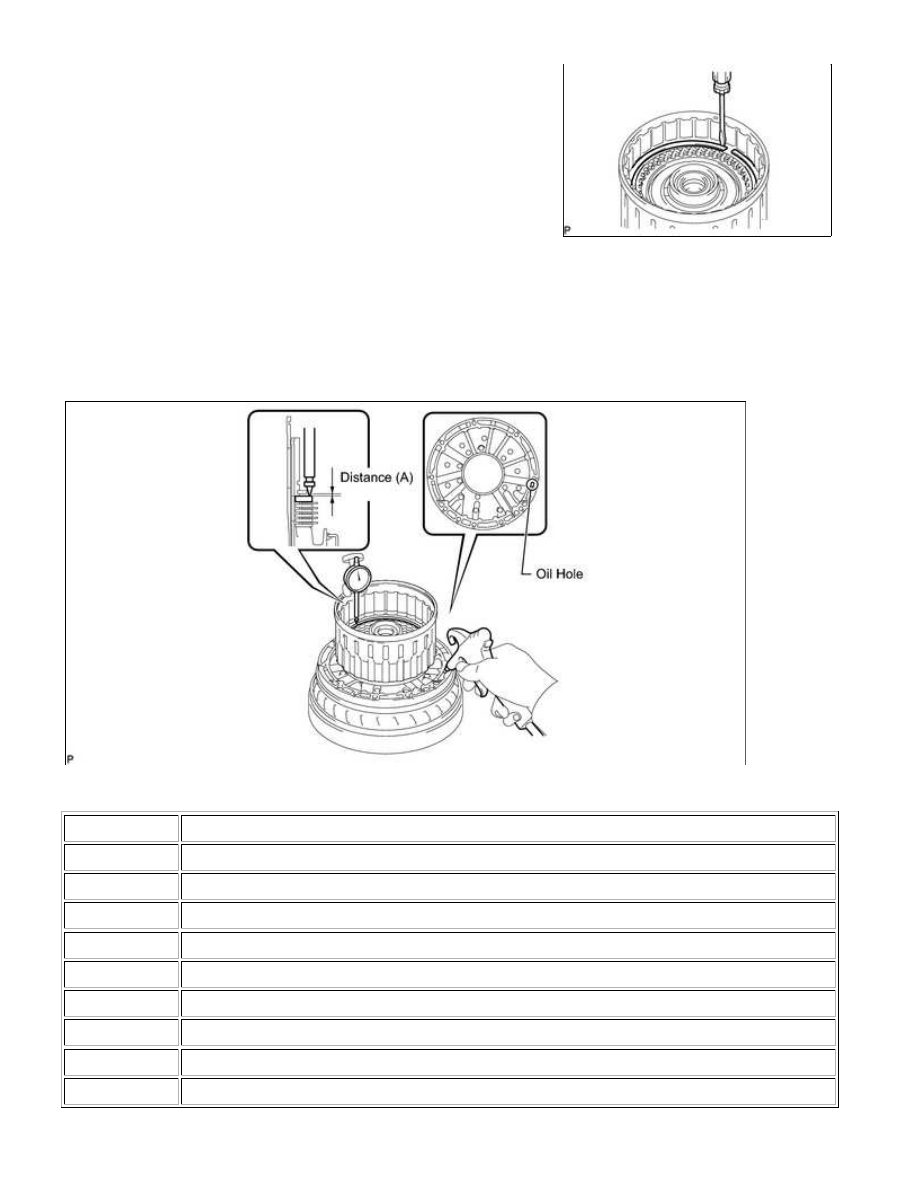

(c) Using a screwdriver, install the snap ring to the clutch drum.

2

 , 57 psi) from the oil hole as shown in the

illustration. Then choose from the 9 flange thicknesses in the table so that the measured value is within

the standard value.

Standard moving distance (A):

0.58 to 0.88 mm (0.0228 to 0.0346 in.)

Flange thickness:

MARK

THICKNESS

0

3.45 to 3.55 mm (0.136 to 0.140 in.)

1

3.55 to 3.65 mm (0.140 to 0.144 in.)

2

3.65 to 3.75 mm (0.144 to 0.148 in.)

3

3.75 to 3.85 mm (0.148 to 0.152 in.)

4

3.85 to 3.95 mm (0.152 to 0.156 in.)

5

3.95 to 4.05 mm (0.156 to 0.159 in.)

6

4.05 to 4.15 mm (0.159 to 0.163 in.)

7

4.15 to 4.25 mm (0.163 to 0.167 in.)

8

4.25 to 4.35 mm (0.167 to 0.171 in.)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(e) Temporarily remove the snap ring, attach the selected flange and reinstall the snap ring.

38. SELECT REVERSE CLUTCH FLANGE

(a) Using a screwdriver, install the snap ring to the clutch drum.

NOTICE:

Make sure to install the direct clutch and reverse clutch snap rings so that their openings face opposite

directions.

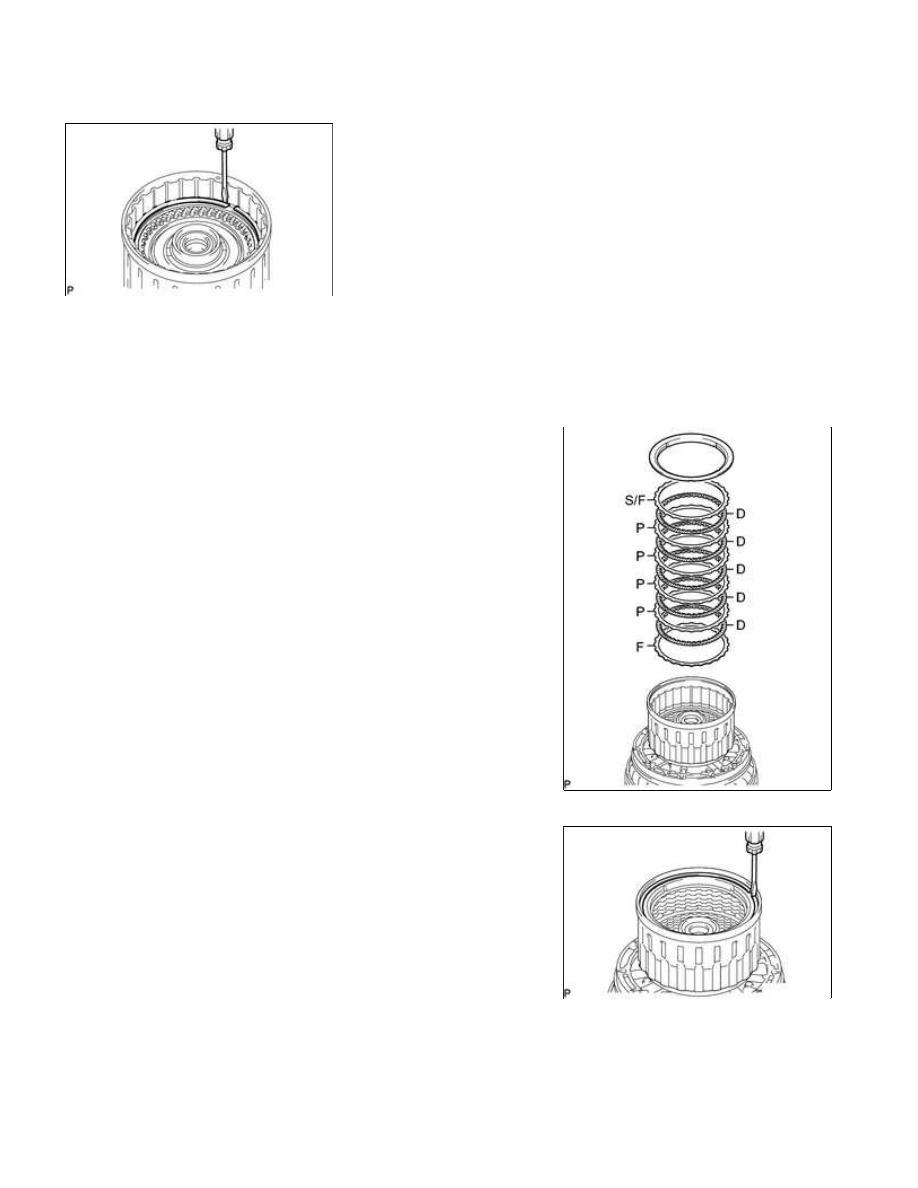

(b) Install the flange, 5 discs, 4 plates, selective flange and reverse

clutch reaction sleeve to the clutch drum.

Install in order:

F - D - P - D - P - D - P - D - P - D - S/F

HINT:

F = Flange

D = Disc

P = Plate

S/F = Selective flange

(c) Using a screwdriver, install the hole snap ring.

2

 , 57 psi) from the oil hole as shown in the illustration. Then choose from the 12 flange thicknesses in the

table so that the measured value is within the standard value.
