illustration. *1

HINT:

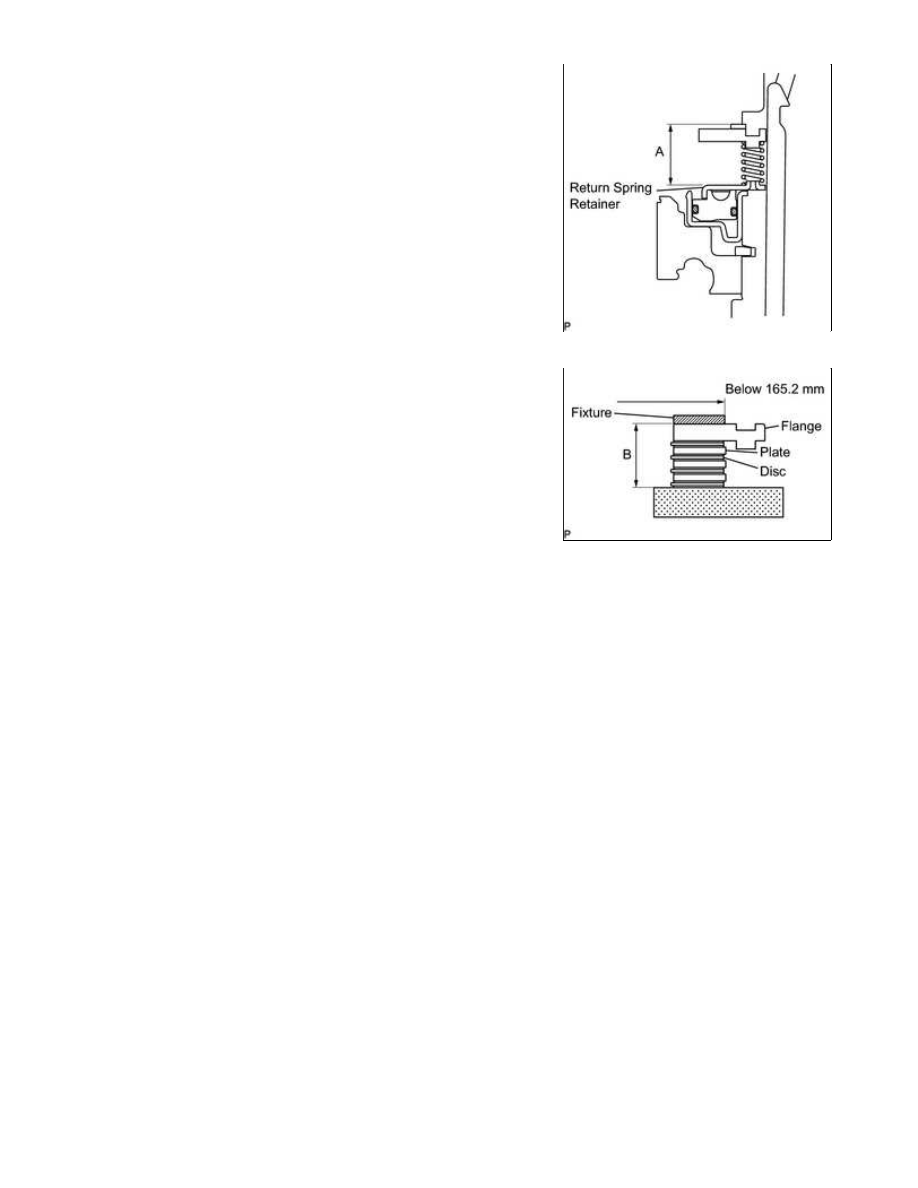

Standard distance A: 21.00 to 21.76 mm (0.834 to 0.857 in.)

(e) Assemble the 4 discs, 3 plates and flange as shown in the

HINT:

Standard distance B: 16.54 to 17.15 mm (0.651 to 0.675 in.)

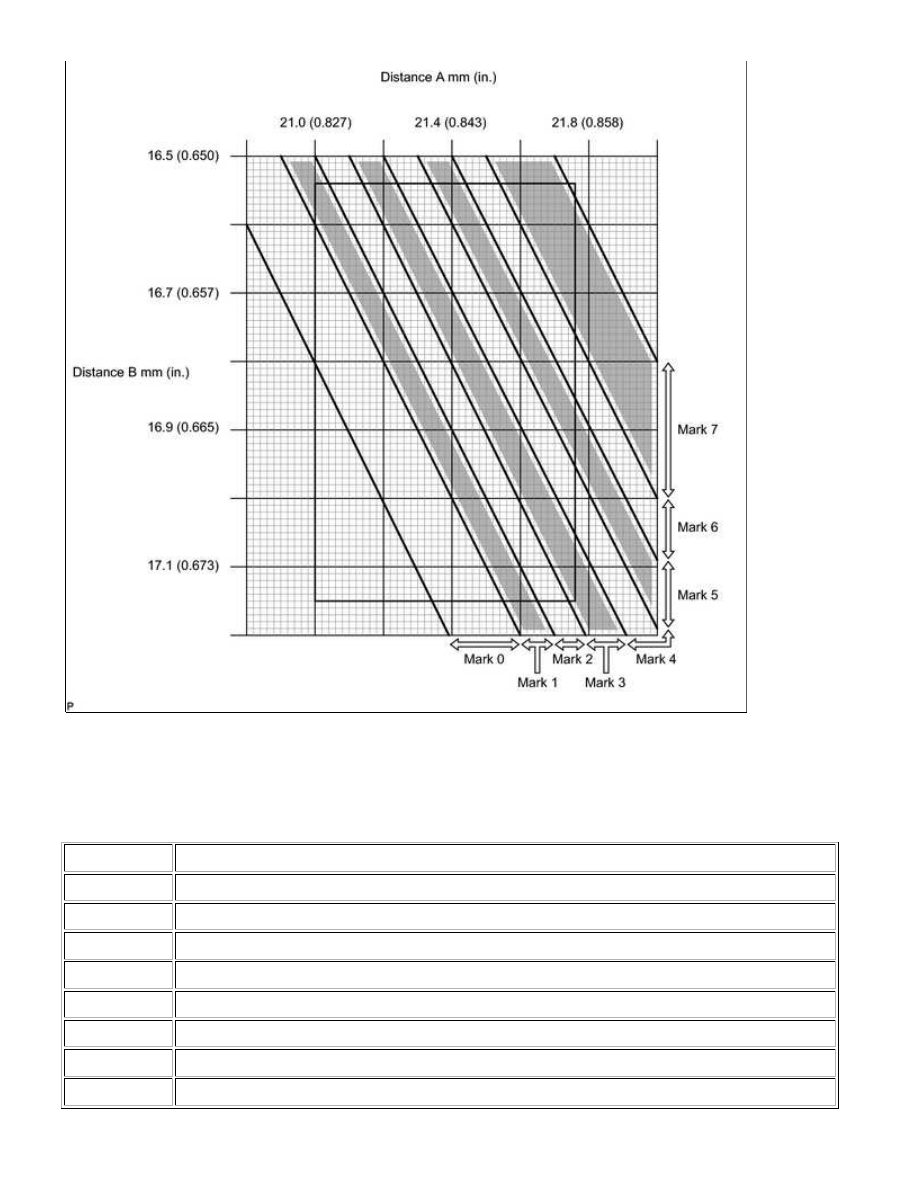

(f) Apply the A and B measurements taken in *1 and *2 to the graph below. Use A for the X axis and B for the

Y axis, and then choose the flange indicated by the graph point.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

Make sure that when the B measurement and selected flange's thickness are subtracted from the A

measurement, the value is 2.20 to 2.50 mm (0.0866 to 0.0984 in.).

Flange thickness:

MARK

THICKNESS

0

1.95 to 2.05 mm (0.0768 to 0.0807 in.)

1

2.05 to 2.15 mm (0.0807 to 0.0846 in.)

2

2.15 to 2.25 mm (0.0846 to 0.0886 in.)

3

2.25 to 2.35 mm (0.0886 to 0.0925 in.)

4

2.35 to 2.45 mm (0.0925 to 0.0965 in.)

5

2.45 to 2.55 mm (0.0965 to 0.100 in.)

6

2.55 to 2.65 mm (0.100 to 0.104 in.)

7

2.65 to 2.75 mm (0.104 to 0.108 in.)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(g) Remove the snap ring, flange and No. 2 brake piston return spring from the transmission case.

16. INSTALL NO. 2 BRAKE DISC SET

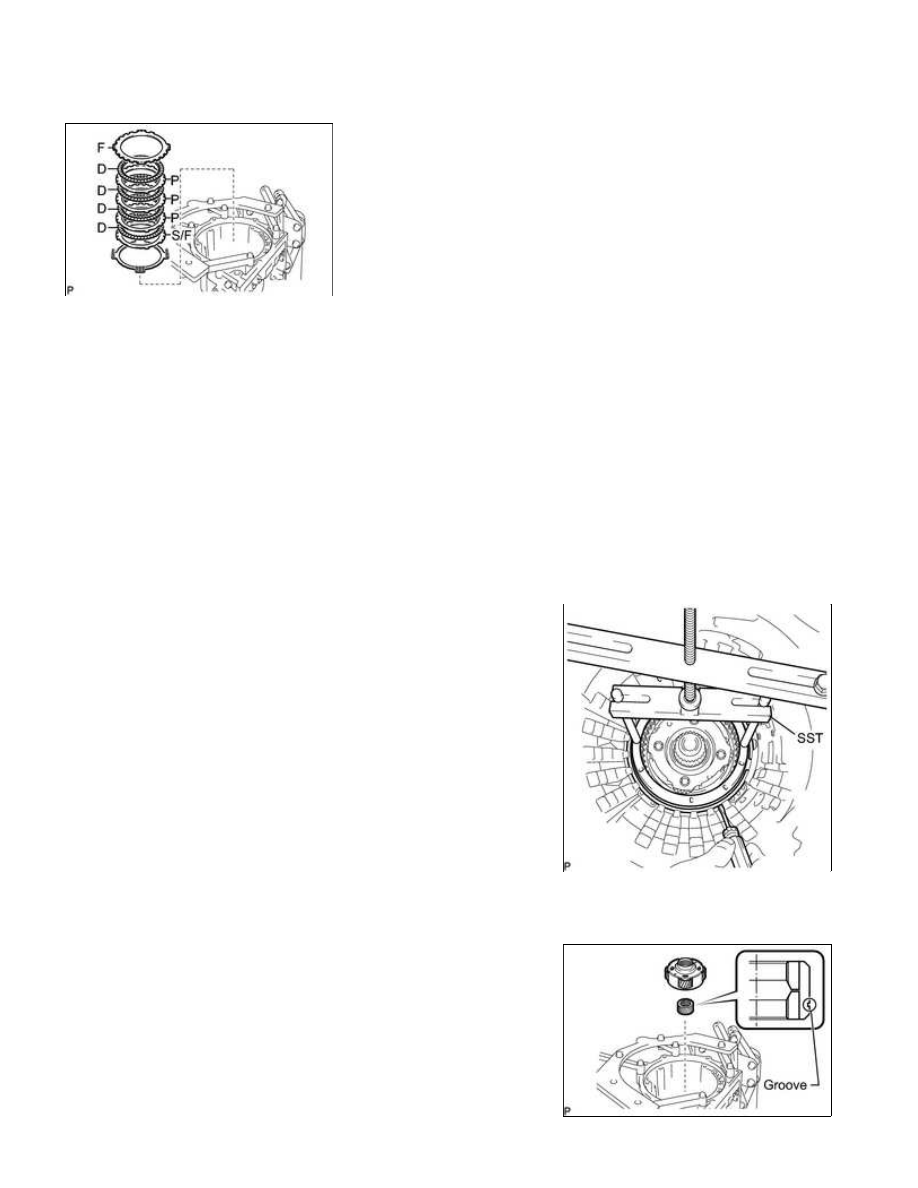

(a) Install the brake piston return spring, selective flange, 4 discs, 3 plates and flange.

Install in order:

S/F - D - P - D - P - D - P - D - F

HINT:

S/F = Selective flange

D = Disc

P = Plate

F = Flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2 hours.

(b) Place SST on the brake flange and compress the brake return

spring.

SST: 09380-60010

09381-06010

09381-06020

09381-06050

09381-06070

09381-06090

09381-06120

(c) Using a screwdriver, install the snap ring to the transmission case.

17. INSTALL CENTER PLANETARY GEAR ASSEMBLY

(a) Install the center planetary sun gear and center planetary gear

to the transmission case.

NOTICE:

Make sure to install the center planetary sun gear with the

groove facing the transmission case.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

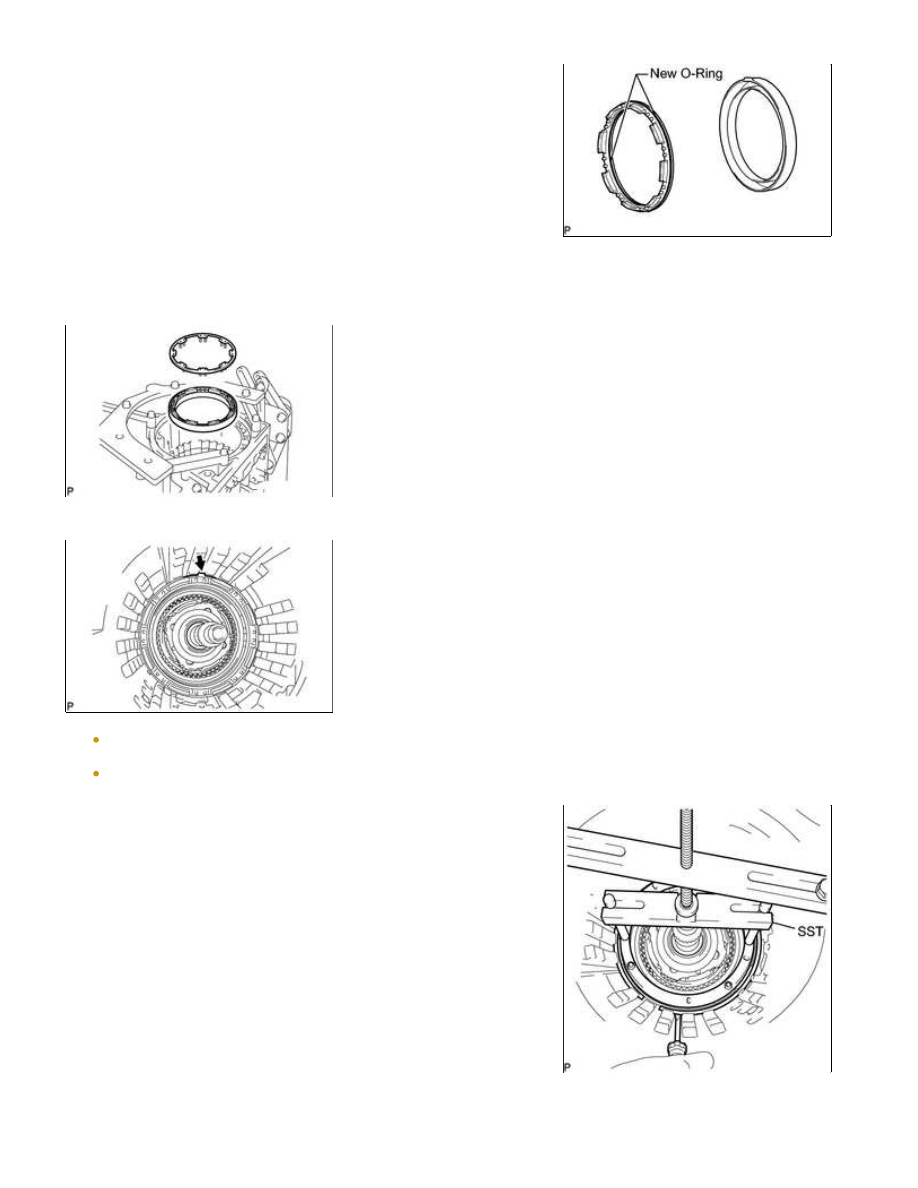

18. INSTALL NO. 1 BRAKE PISTON

(a) Coat 2 new O-rings with ATF, and install them on the brake

piston.

(b) Press the brake piston into the brake cylinder with both hands.

NOTICE:

Be careful not to damage the O-rings.

19. INSTALL NO. 1 BRAKE CYLINDER WITH NO. 1 BRAKE PISTON

(a) Install the No. 1 brake cylinder with piston and brake piston return spring to the transmission case.

NOTICE:

When installing the No. 1 brake cylinder with piston to the transmission case, align and install the
cylinder's claw to the case's top groove.
Make sure the No. 1 brake cylinder with piston is securely inserted into the transmission case.

(b) Place SST on the brake return spring and compress the brake

return spring.

SST: 09380-60010

09381-06010

09381-06020

09381-06050

09381-06060

09381-06090

09381-06100

09381-06110

09381-06120

(c) Using a screwdriver, install the snap ring to the transmission case.
