Toyota Tundra (2015 year). Manual - part 616

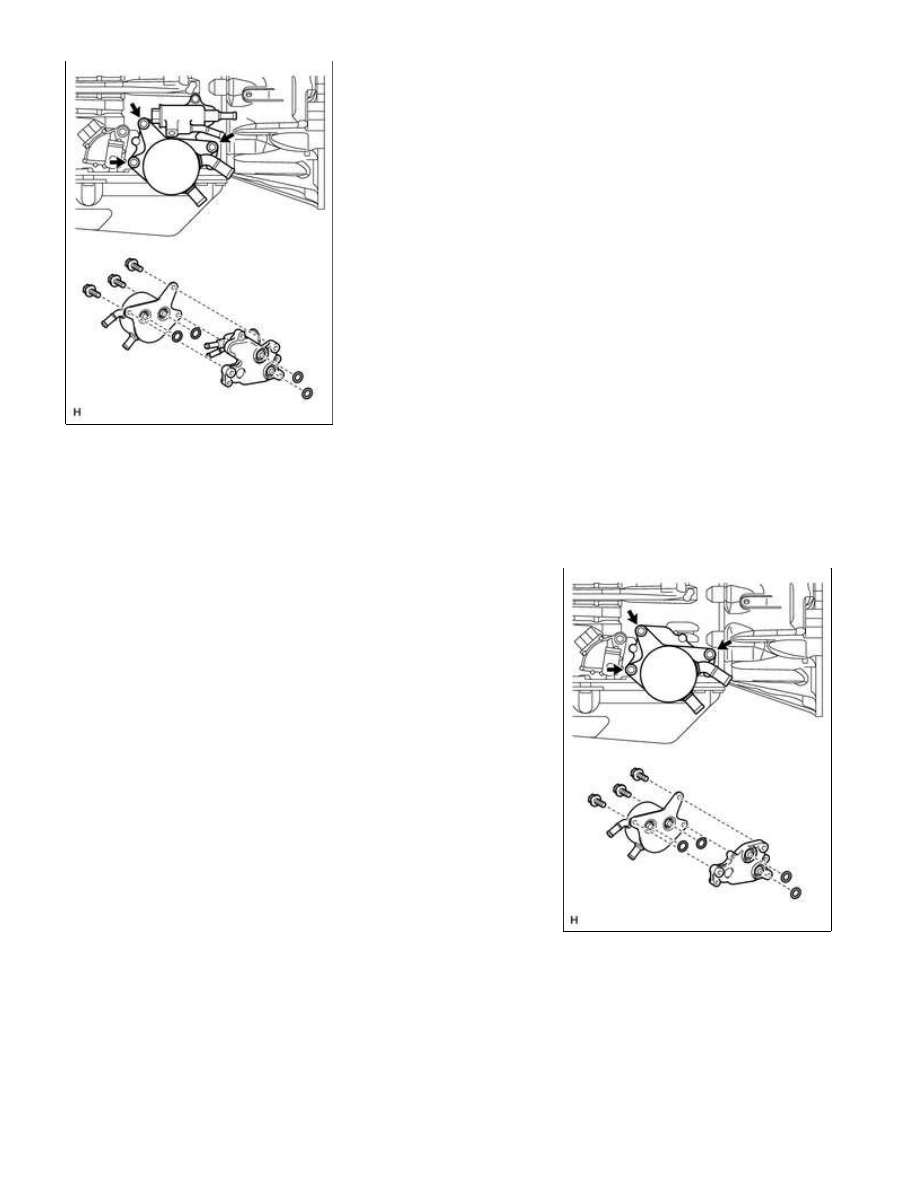

(a) w/ Trailer Towing System:

(1) Remove the 3 bolts and transmission oil cooler with transmission oil thermostat.

(2) Separate the transmission oil cooler from the transmission oil thermostat.

(3) Remove the 4 O-rings.

(b) w/o Trailer Towing System:

(1) Remove the 3 bolts and transmission oil cooler with

transmission oil cooler spacer.

(2) Separate the transmission oil cooler from the transmission oil

cooler spacer.

(3) Remove the 4 O-rings.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

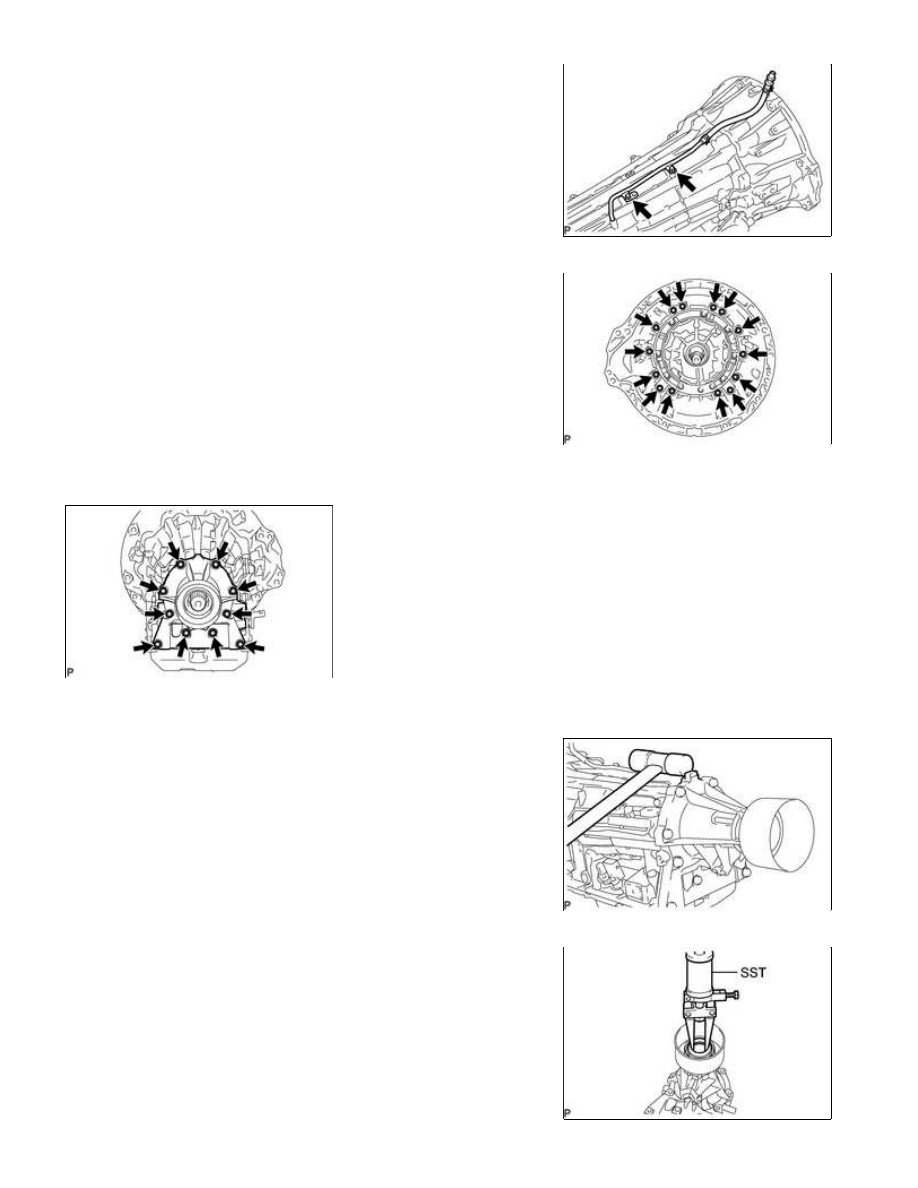

5. REMOVE AUTOMATIC TRANSMISSION BREATHER TUBE

(a) Remove the 2 bolts.

(b) Remove the breather tube.

(c) Remove the O-ring from the tube.

6. REMOVE AUTOMATIC TRANSMISSION HOUSING

(a) Remove the 14 bolts.

(b) Remove the transmission housing.

7. REMOVE EXTENSION HOUSING SUB-ASSEMBLY

(a) Remove the 10 bolts.

(b) Remove the extension housing.

HINT:

8. REMOVE EXTENSION HOUSING REAR OIL SEAL

(a) Using SST, tap out the oil seal.

SST: 09308-00010

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

9. FIX AUTOMATIC TRANSMISSION CASE SUB-ASSEMBLY

(a) Install the transmission case on the overhaul attachment.

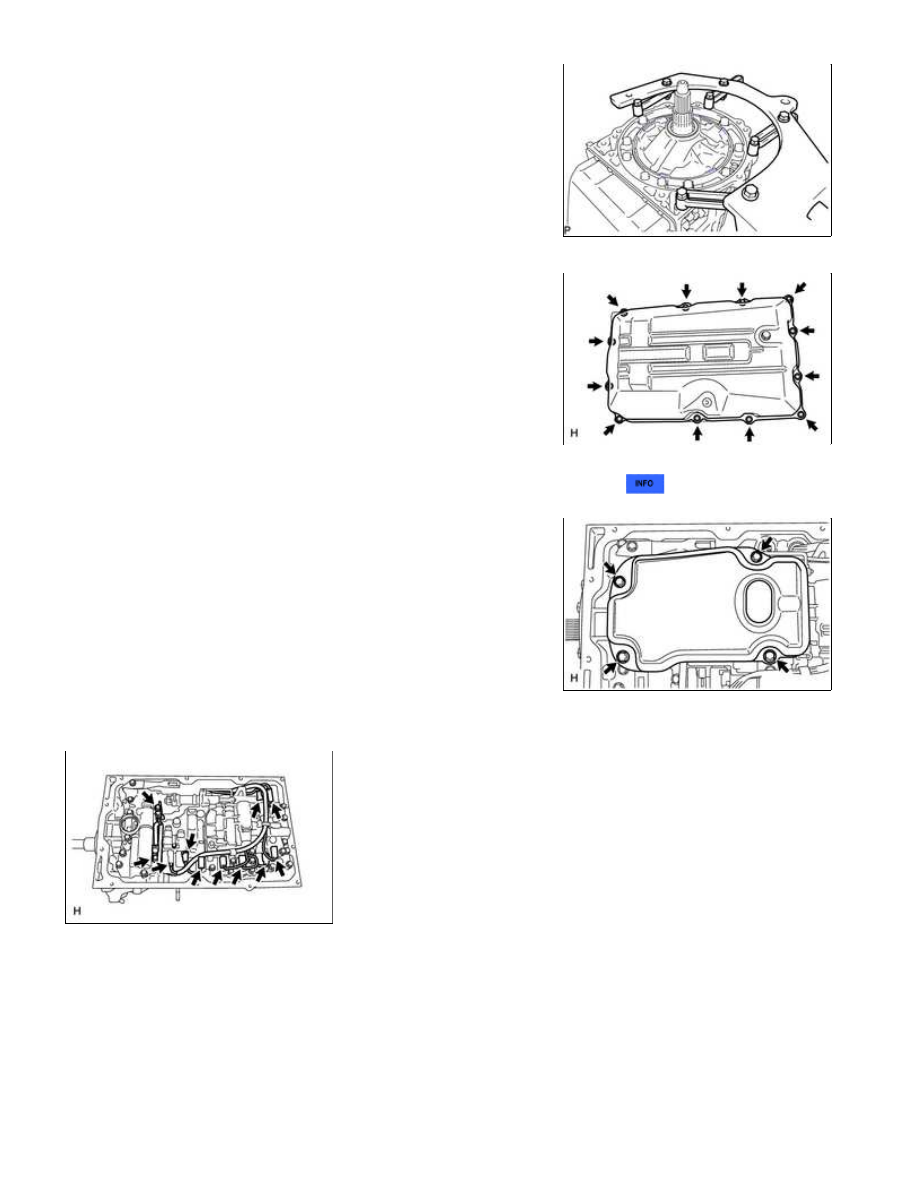

10. REMOVE AUTOMATIC TRANSMISSION OIL PAN

SUB-ASSEMBLY

NOTICE:

Do not turn the transmission over as this will contaminate the

11. INSPECT AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

12. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

(a) Turn over the transmission.

(b) Remove the 4 bolts and oil strainer from the valve body.

(c) Remove the O-ring from the oil strainer.

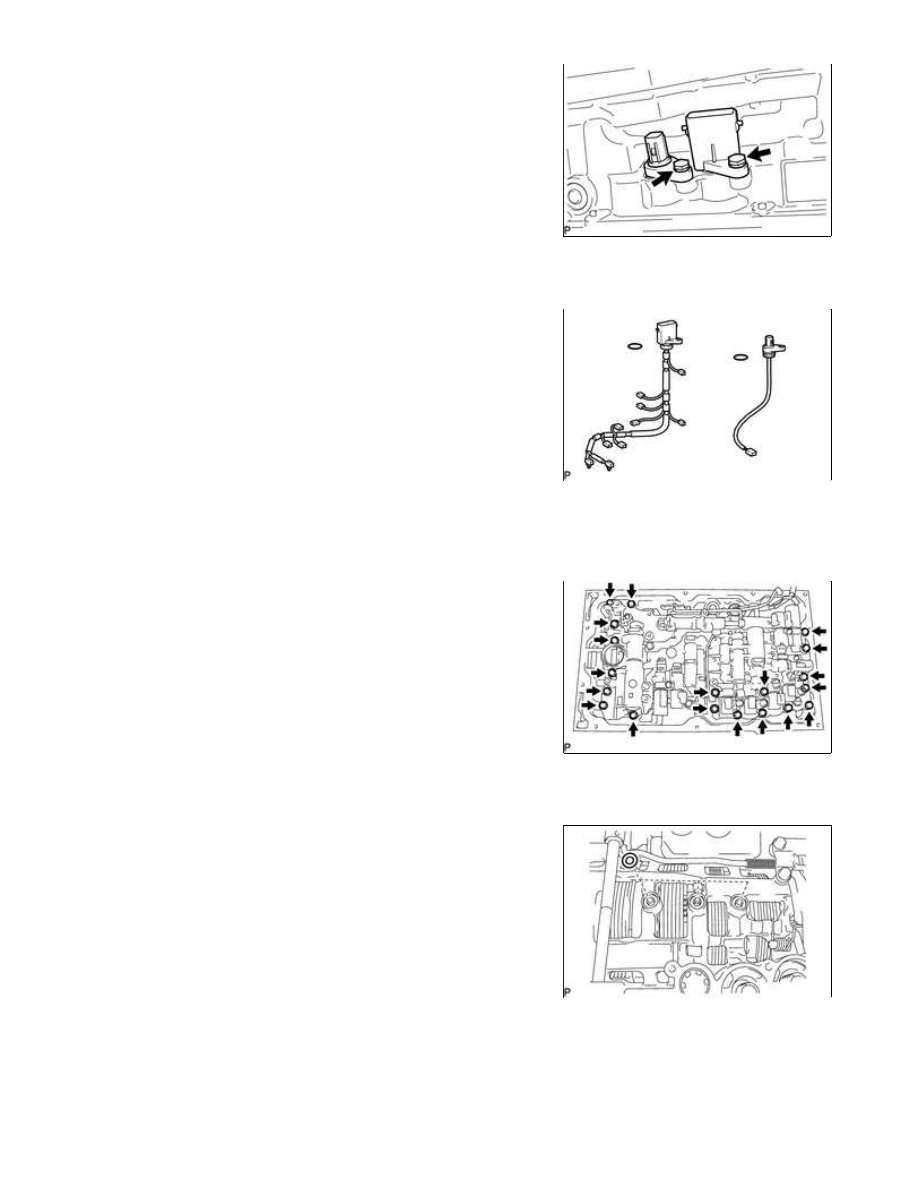

13. REMOVE TRANSMISSION WIRE

(a) Remove the 2 bolts and 2 temperature sensor clamps.

(b) Disconnect the 2 ATF temperature sensors.

(c) Disconnect the 9 connectors from the solenoid valves.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(d) Remove the 2 bolts and pull out the No. 1 and No. 2

transmission wires.

14. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

(a) Remove the bolt, detent spring cover and detent spring.

(b) Remove the 19 bolts.

(c) Remove the valve body assembly.

15. REMOVE TRANSMISSION CASE GASKET

(a) Remove the 3 gaskets.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
