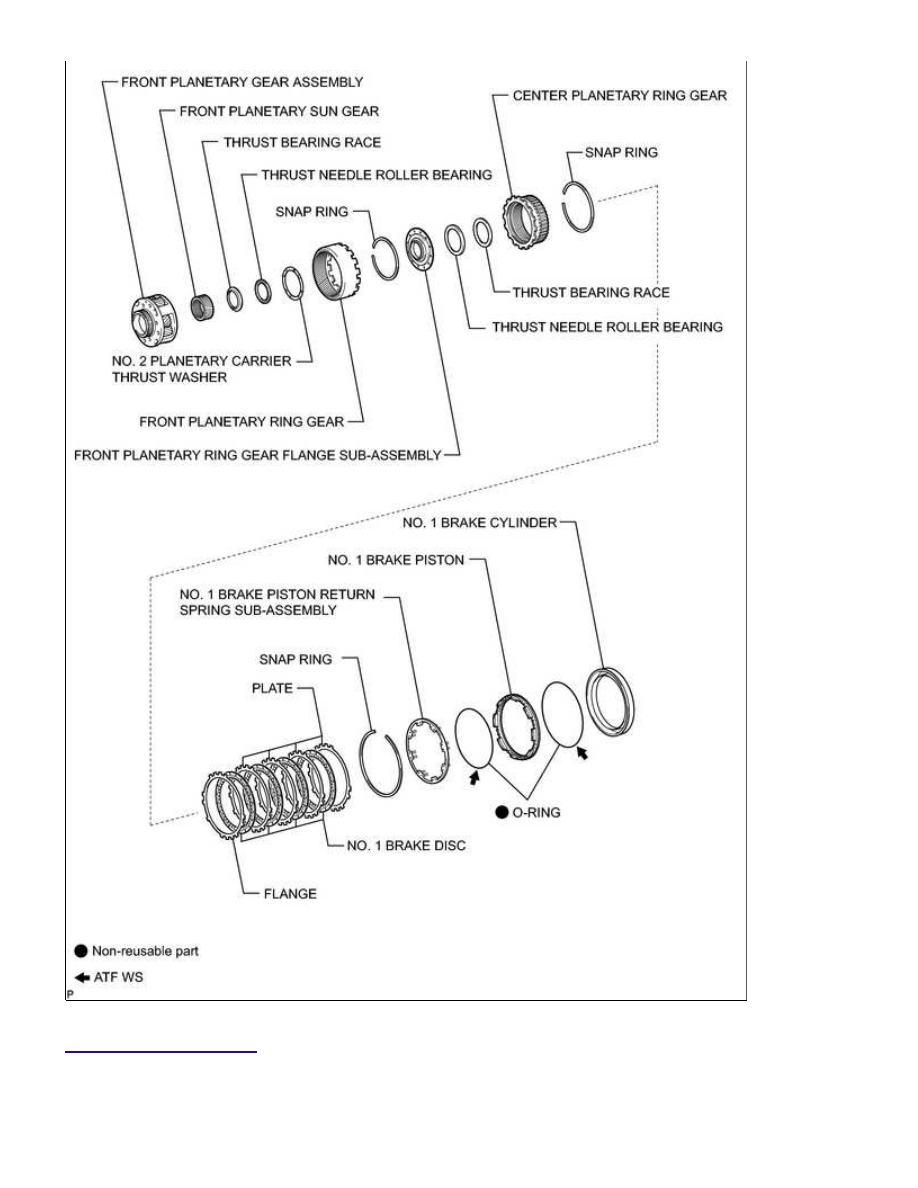

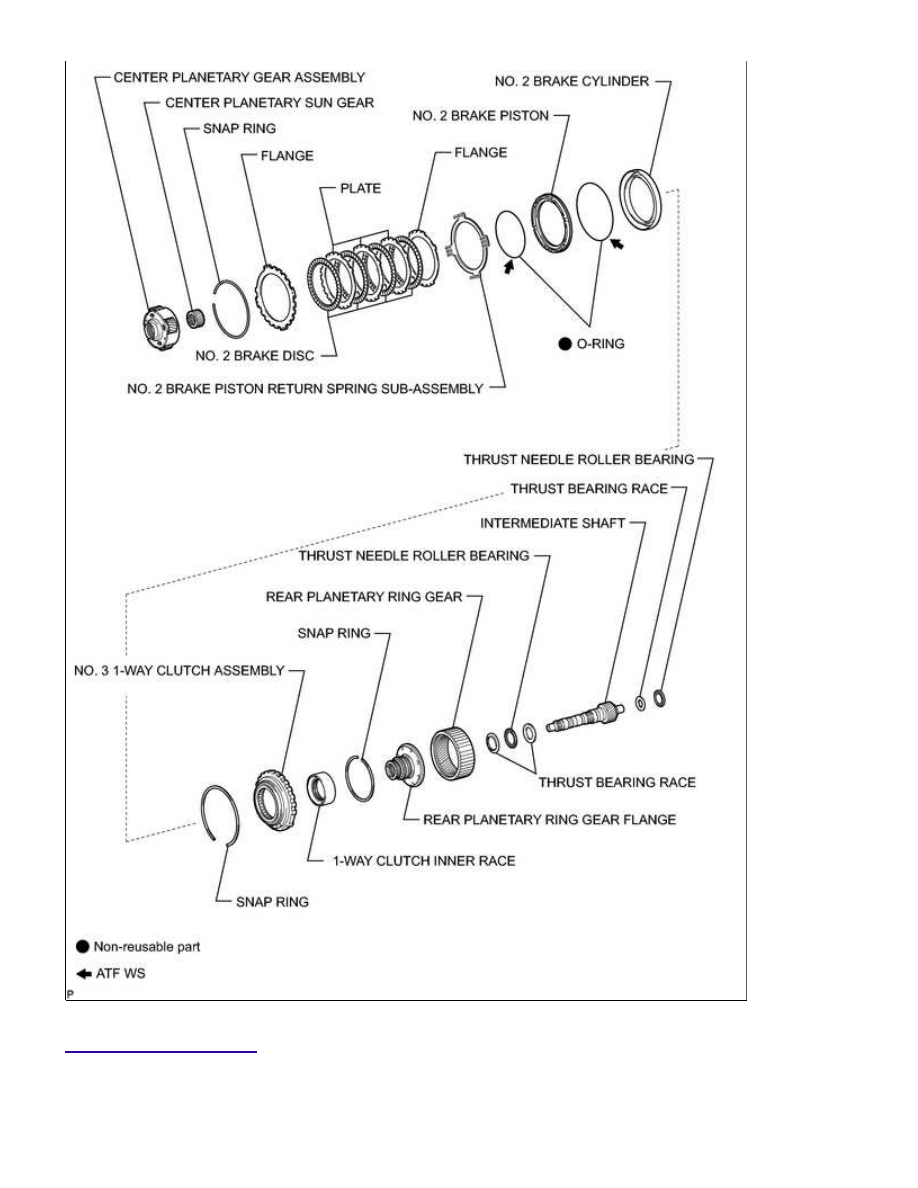

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

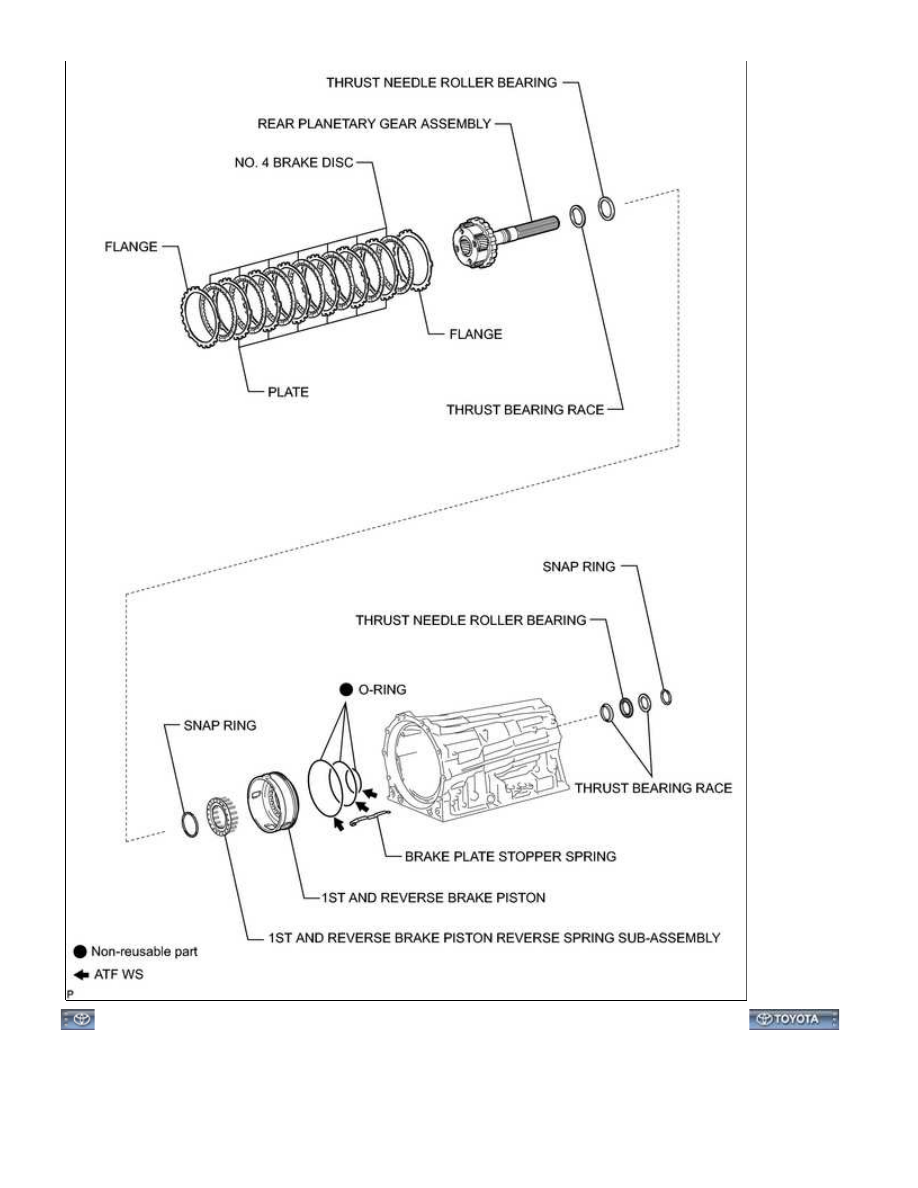

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013EZ06UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION UNIT: DISASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

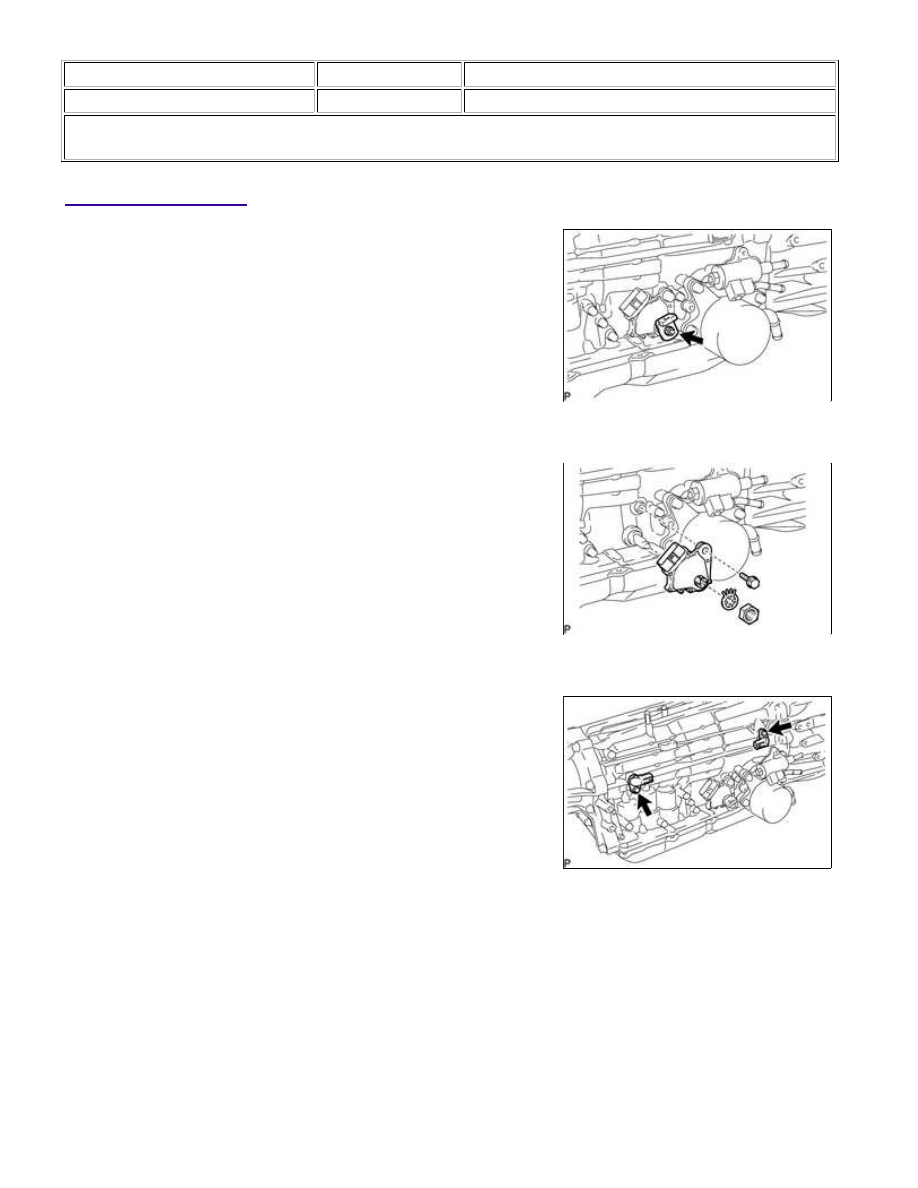

DISASSEMBLY

1. REMOVE TRANSMISSION CONTROL SHAFT LEVER RH

(a) Remove the nut, spring washer and control shaft lever.

2. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(c) Remove the park/neutral position switch.

HINT:

Make sure that the manual valve lever shaft has not been

rotated prior to installing the park/neutral position switch as the
detent spring may become detached from the manual valve
lever shaft.

3. REMOVE SPEED SENSOR

(a) Remove the 2 bolts and 2 speed sensors.

(b) Remove the 2 O-rings from the sensors.

4. REMOVE TRANSMISSION OIL COOLER ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
