(b) The ECM records freeze frame data at 5 different times: 1) 3

times before the DTC is set, 2) once when the DTC is set, and 3)

once after the DTC is set. These data can be used to simulate

the vehicle's condition around the time when the malfunction

or not.

5. CHECK DATA LINK CONNECTOR 3 (DLC3)

6. CHECK MIL

(a) Check that the MIL illuminates when turning the ignition switch to ON.

If the MIL does not illuminate, there is a problem in the MIL circuit



.

(b) When the engine is started, the MIL should turn off.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000W770ZQX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: DTC CHECK / CLEAR; 2015

MY Tundra [08/2014 -        ]

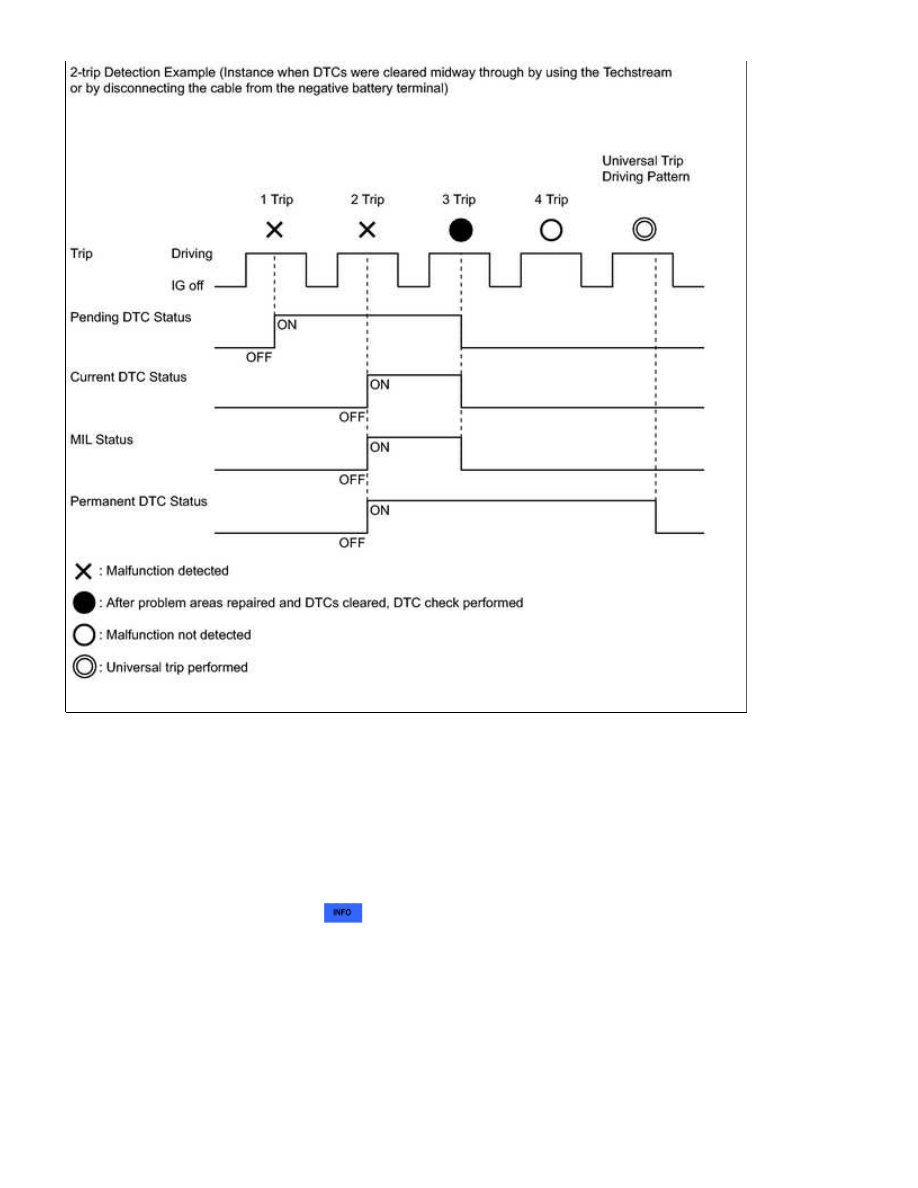

DTC CHECK / CLEAR

NOTICE:

When the diagnosis system is changed from normal mode to check mode or vice versa, all DTCs and freeze

Pending DTC

Store

condition

Malfunction detected

Clear

condition

System determined to be normal

or

DTCs cleared using Techstream

or

Cable disconnected from negative battery terminal

Current DTC

Store

condition

Malfunction detected (2nd trip)

Clear

condition

No malfunctions in 40 driving cycles

or

DTCs cleared using Techstream

or

Cable disconnected from negative battery terminal

Permanent

DTC

Store

condition

Malfunction detected (2nd trip)

Clear

condition

Ignition switch turned to ON after no malfunction is detected in 3 consecutive

driving cycles

or

After DTCs cleared using Techstream or cable disconnected from negative battery

terminal, malfunction not detected when universal trip driving performed

MIL

ON

Malfunction detected (2nd trip)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OFF

Ignition switch turned to ON after no malfunction is detected in 3 consecutive

driving cycles

or

DTCs cleared using Techstream

or

Cable disconnected from negative battery terminal

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Check the DTC(s) and freeze frame data, and then write them down.

.

2. CLEAR DTC (Pending and Current DTC)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Clear the DTCs.
