SYMPTOM

SUSPECTED AREA

SEE

PAGE

Harsh engagement (6th -> 5th)

Valve body assembly

C3 accumulator

C3 clutch

Slip or shudder (forward and reverse, after warm-up)

Transmission control cable (for

Column Shift Type)

Transmission control cable (for Floor

Shift Type)

Valve body assembly

Oil strainer

F1 one-way clutch

C3 clutch

Torque converter

Slip or shudder (forward and reverse, after warm-up)

Torque converter

Slip or shudder (shift lever on R)

B4 brake

F1 one-way clutch

C3 clutch

Slip or shudder (1st)

C1 clutch

F3 one-way clutch

F4 one-way clutch

Slip or shudder (2nd)

C1 clutch

B3 brake

F1 one-way clutch

F2 one-way clutch

F4 one-way clutch

Slip or shudder (3rd)

C1 clutch

C3 clutch

F1 one-way clutch

F4 one-way clutch

Slip or shudder (4th)

C1 clutch

C2 clutch

F4 one-way clutch

Slip or shudder (5th)

C2 clutch

C3 clutch

B1 brake

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Slip or shudder (6th)

C2 clutch

B2 brake

No engine braking (1st to 4th, shift lever on S)

C4 clutch

No engine braking (1st: shift lever on 1)

Valve body assembly

B4 brake

No engine braking (2nd: shift lever on 2)

Valve body assembly

B2 brake

No engine braking (3rd: shift lever on 3)

Valve body assembly

B1 brake

No engine braking (4th: shift lever on 4)

Valve body assembly

No kick-down

Valve body assembly

Shift point too high or too low

Valve body assembly

Poor acceleration (all positions)

Valve body assembly

Torque converter

Poor acceleration (6th)

B2 brake

C2 clutch

Front planetary gear unit

Engine stalls when starting off or stopping

Valve body assembly

Torque converter

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000000W740LNX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: TERMINALS OF ECM; 2015

MY Tundra [08/2014 -        ]

TERMINALS OF ECM

1. CHECK ECM

HINT:

Each ECM terminal's standard voltage is shown in the table below.

In the table, first follow the information under "Condition". Look under "Terminal No. (Symbol)" for the

terminals to be inspected. The standard voltage between the terminals is shown under "Specified
Condition".

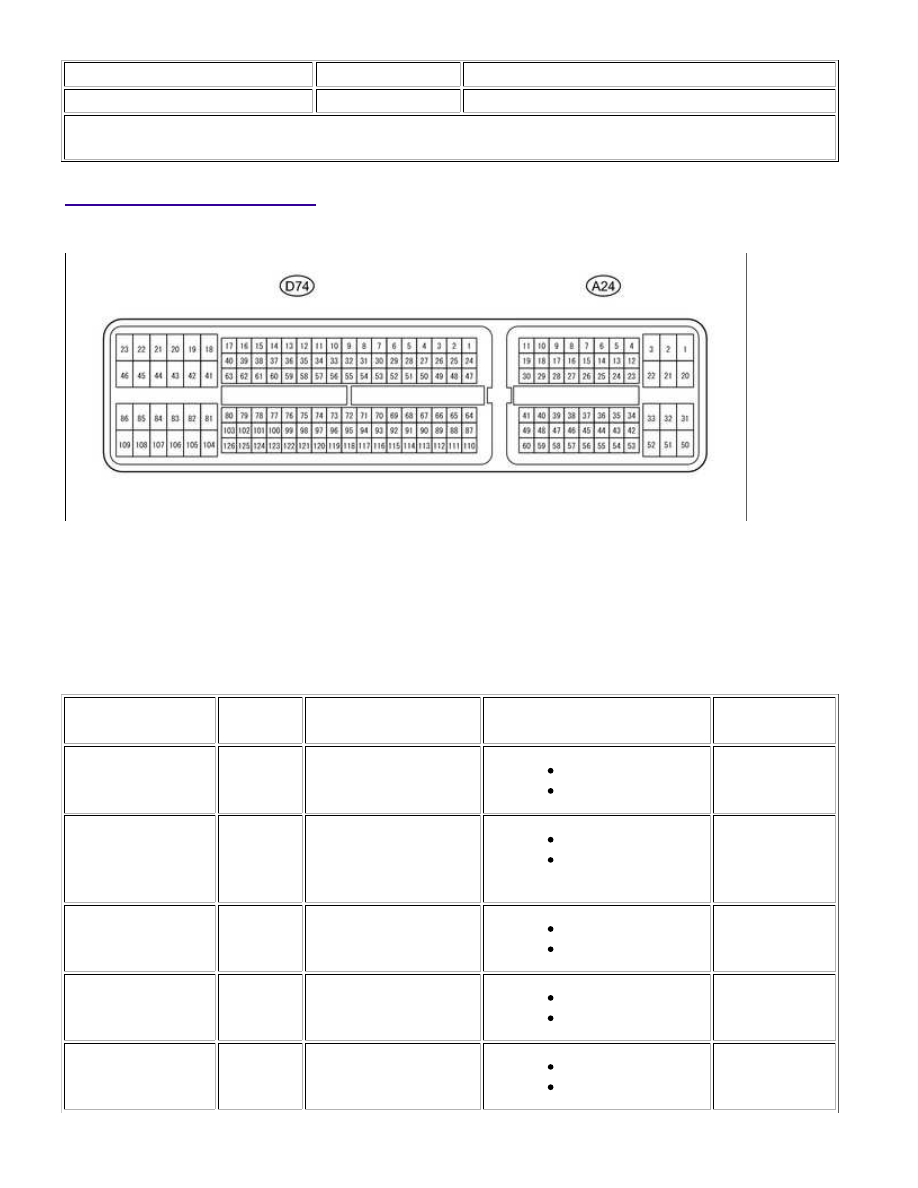

Use the illustration above as a reference for the ECM terminals.

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

D74-120 (NSW) -

D74-81 (E1)

L - BR

PNP switch signal

Ignition switch ON

Shift lever on P or N

Below 1 V

D74-120 (NSW) -

D74-81 (E1)

L - BR

PNP switch signal

Ignition switch ON

Shift lever not on P or

N

11 to 14 V

D74-2 (P) - D74-81

(E1)

G-B - BR

P shift position switch

signal

Ignition switch ON

Shift lever on P

11 to 14 V

D74-2 (P) - D74-81

(E1)

G-B - BR

P shift position switch

signal

Ignition switch ON

Shift lever not on P

Below 1 V

D74-26 (R) - D74-81

(E1)

L-R - BR

R shift position switch

signal

Ignition switch ON

Shift lever on R

11 to 14 V

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

D74-26 (R) - D74-81

(E1)

L-R - BR

R shift position switch

signal

Ignition switch ON

Shift lever not on R

Below 1 V

D74-25 (N) - D74-81

(E1)

G-W - BR

N shift position switch

signal

Ignition switch ON

Shift lever on N

11 to 14 V

D74-25 (N) - D74-81

(E1)

G-W - BR

N shift position switch

signal

Ignition switch ON

Shift lever not on N

Below 1 V

D74-27 (D) - D74-81

(E1)

G - BR

D shift position switch

signal

Ignition switch ON

Shift lever on D

11 to 14 V

D74-27 (D) - D74-81

(E1)

G - BR

D shift position switch

signal

Ignition switch ON

Shift lever not on D

Below 1 V

A24-25 (S) - D74-81

(E1)

Y - BR

S shift position switch

signal

Ignition switch ON

Shift lever on S

11 to 14 V

A24-25 (S) - D74-81

(E1)

Y - BR

S shift position switch

signal

Ignition switch ON

Shift lever not on S

Below 1 V

A24-38 (SFTU) -

D74-81 (E1)

G - BR

Up-shift position switch

signal

Ignition switch ON

Shift lever on S

11 to 14 V

A24-38 (SFTU) -

D74-81 (E1)

G - BR

Up-shift position switch

signal

Ignition switch ON

Shift lever "+"

position (up-shift)

Below 1 V

A24-27 (SFTD) -

D74-81 (E1)

BE - BR

Down-shift position

switch signal

Ignition switch ON

Shift lever on S

11 to 14 V

A24-27 (SFTD) -

D74-81 (E1)

BE - BR

Down-shift position

switch signal

Ignition switch ON

Shift lever "-"

position (down-shift)

Below 1 V

A24-36 (STP) -

D74-81 (E1)

SB - BR

Stop light switch signal

Brake pedal is depressed

7.5 to 14 V

A24-36 (STP) -

D74-81 (E1)

SB - BR

Stop light switch signal

Brake pedal is released

Below 1.5 V

D74-7 (S1) - D74-81

(E1)

R - BR

S1 solenoid signal

1st gear

Below 1 V

D74-7 (S1) - D74-81

(E1)

R - BR

S1 solenoid signal

Not on 1st gear

11 to 14 V
