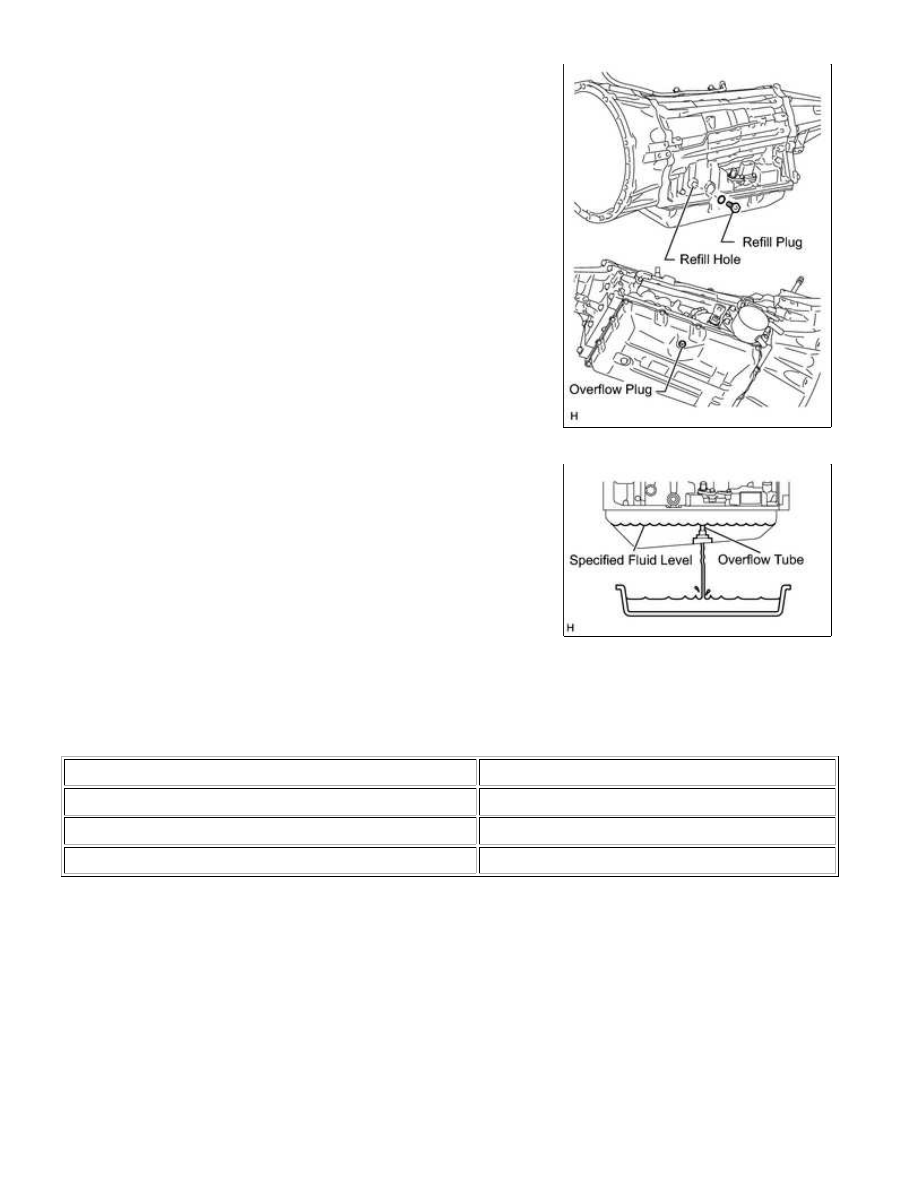

(a) Remove the refill plug and overflow plug.

(b) Fill the transmission through the refill hole until fluid begins to

REPAIR

FILL AMOUNT

Transmission pan and drain plug removal

2.1 liters (2.2 US qts, 1.8 Imp. qts)

Transmission valve body removal

4.7 liters (5.0 US qts, 4.1 Imp. qts)

Torque converter removal

6.1 liters (6.4 US qts, 5.4 Imp. qts)

(e) Install the refill plug.

HINT:

NOTICE:

Check that electrical systems such as the air conditioning system, audio system and lighting system are

off.

(2) Move the shift lever through the entire gear range to circulate the fluid.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(3) Wait for 30 seconds with the engine idling.

(4) Stop the engine.

(5) Remove the refill plug.

(6) Fill the transmission with the remaining fluid until the amount in the table has been filled.

(7) Install the refill plug.

4. FLUID TEMPERATURE CHECK

NOTICE:

The ATF temperature can be confirmed by using a Techstream.

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch ON.

(d) Enter the following menus: Powertrain / Engine and ECT / Data List / A/T Oil Temperature 1.

(e) Check the ATF temperature.

NOTICE:

If the ATF temperature is above 44°C (111°F), turn the ignition switch off and wait until the fluid

temperature drops to between 37 and 44°C (99 and 111°F).

5. FLUID LEVEL CHECK

NOTICE:

It is necessary to change to temperature detection mode in order to idle the vehicle appropriately.
The ATF temperature must be between 37 and 44°C (99 and 111°F) to accurately check the fluid level.

(a) Enter the following menus: Powertrain / Engine and ECT / Active Test / Connect the TC and TE1.

Standard condition:

Indicator lights on the combination meter blink.

HINT:

(b) Start the engine to idle.

NOTICE:

Check that electrical systems such as the air conditioning system, audio system and lighting system are

off.

(c) Slowly move the shift lever from P to S, then change the gear from 1st to 6th. Then return the shift lever

to P.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

between N and D (once within 1.5 seconds) for at least 6

seconds. This will activate the fluid temperature detection mode.

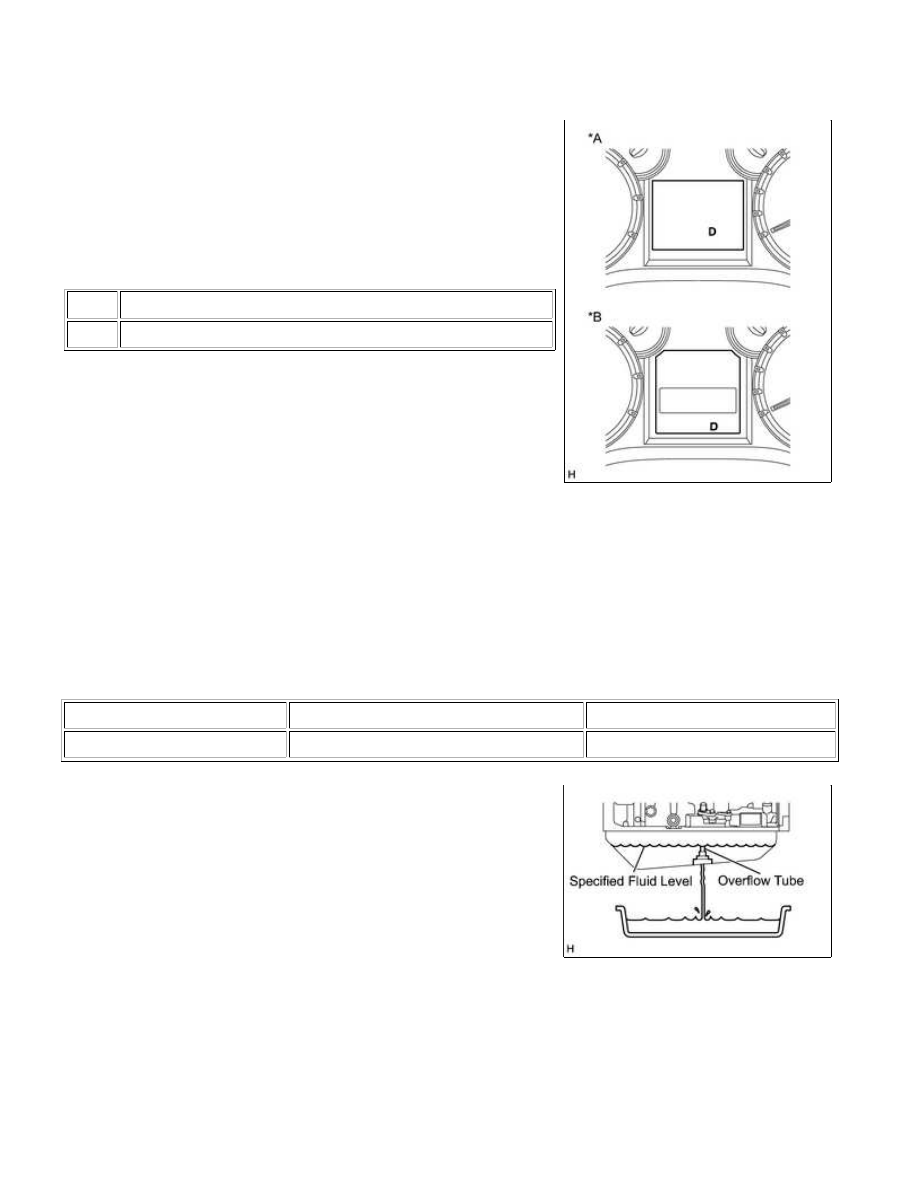

Text in Illustration

*A

w/ Multi-Information Display

*B

w/o Multi-Information Display

Standard condition:

Indicator light [D] remains illuminated for 2 seconds and then

turn off.

(e) Return the shift lever to P and terminate the Active Test on the Techstream.

(f) Using the Techstream, allow the engine to idle until the fluid temperature reaches 37 to 44°C (99 to

111°F).

HINT:

The indicator [D] will come on again when the fluid temperature reaches 37°C (99°F) and will blink if it

exceeds 44°C (111°F).

37 to 44°C (99 to 111°F)

Exceed 44°C (111°F)

Turn off

Turn on

Blinking

(g) Remove the overflow plug with the engine idling.

(h) Wait until the overflow slows to a trickle.

NOTICE:

If the fluid does not overflow, do the following below:

(1) Remove the refill plug.

(3) Wait until the overflow slows to a trickle.

(i) Install a new gasket and the overflow plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

(j) Install a new gasket and the refill plug.

Torque:

39 N·m {400 kgf·cm, 29ft·lbf}

6. COMPLETE

(a) Turn the ignition switch off.

(b) Disconnect the Techstream from the DLC3.

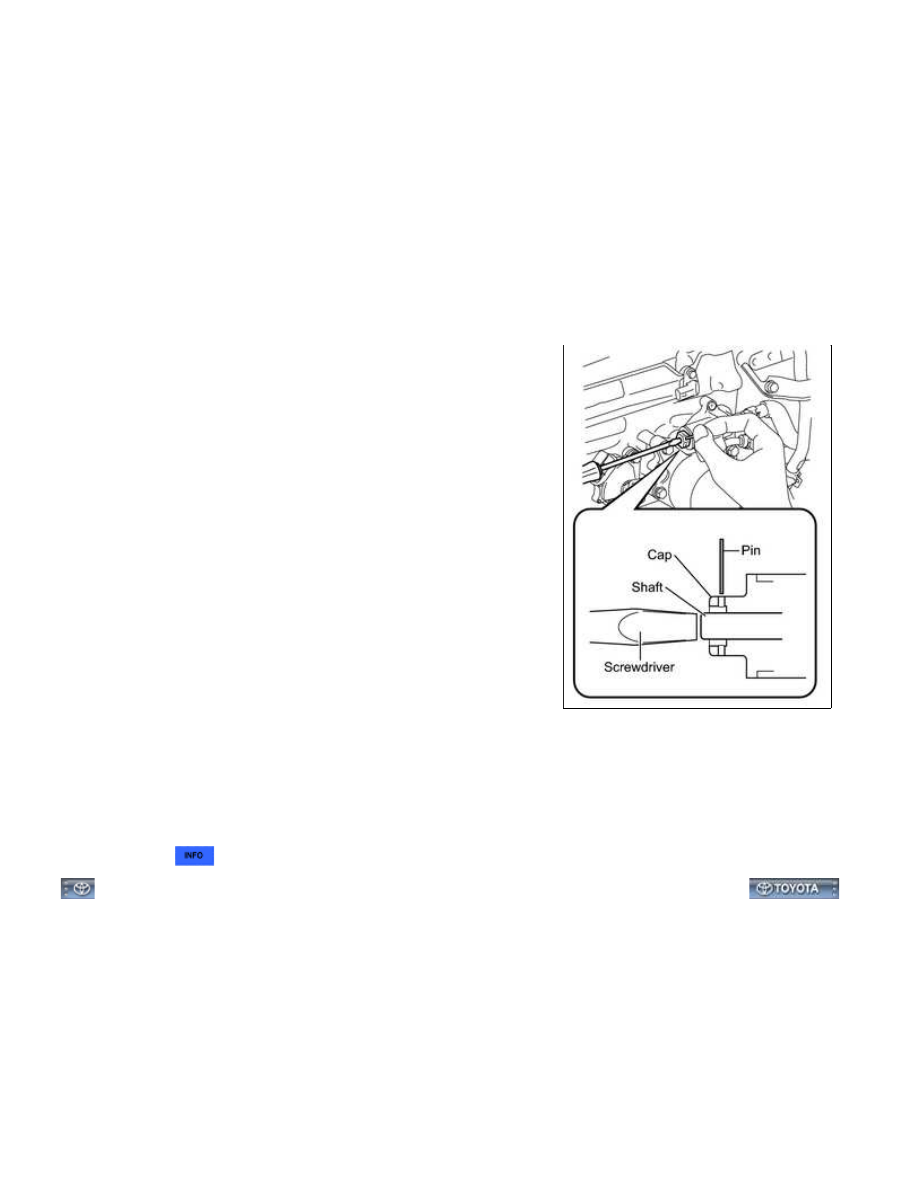

(c) w/ Trailer Towing System (w/ Transmission oil cooler

thermostat):

(1) Remove the pin by pushing the shaft with a screwdriver.

NOTICE:

(d) Inspect for automatic transmission fluid leak.

7. ATF THERMAL DEGRADATION ESTIMATE RESET

HINT:



.
