Crankshaft

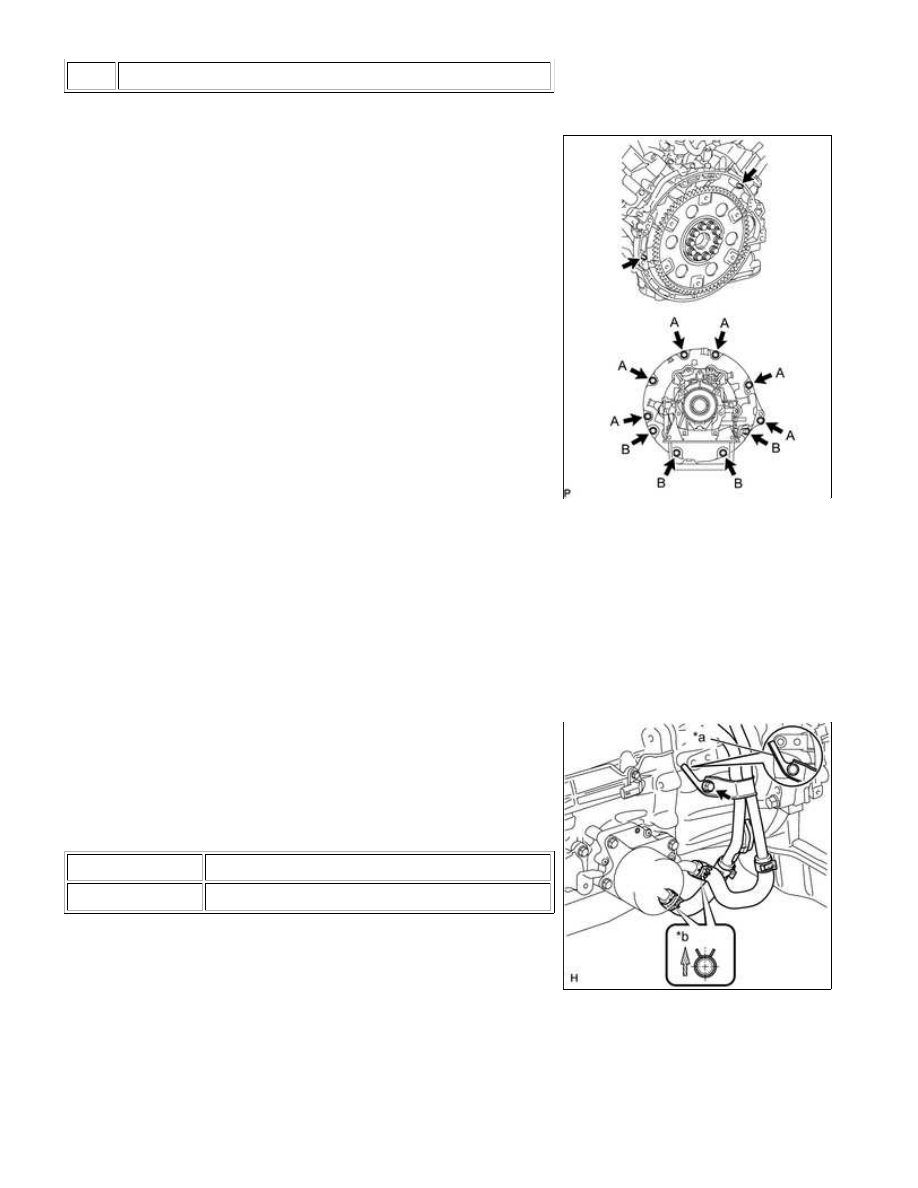

(b) Confirm that the 2 knock pins are on the transaxle contact

Torque:

for 17 mm head bolt A -

71 N·m {724 kgf·cm, 52ft·lbf}

for 14 mm head bolt B -

37 N·m {377 kgf·cm, 27ft·lbf}

7. CONNECT NO. 2 WATER BY-PASS PIPE (w/o Trailer Towing System)

(a) Connect the 2 water by-pass hoses with the 2 clips and install

the water by-pass pipe with the bolt.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

Text in Illustration

*a

Stopper

*b

RH Side

NOTICE:

8. CONNECT NO. 2 WATER BY-PASS PIPE (w/ Trailer Towing System)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

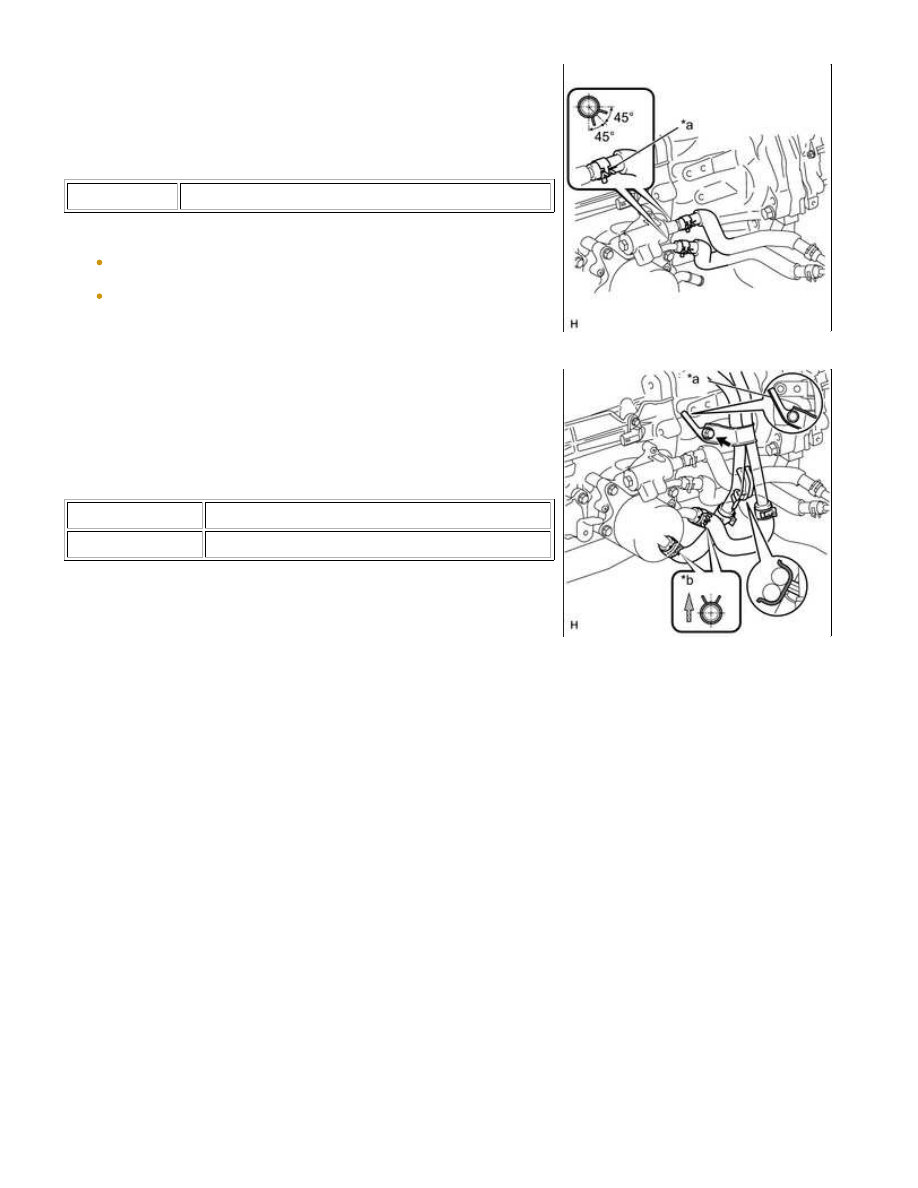

(a) Connect the 2 oil cooler hoses to the transmission oil

thermostat.

Text in Illustration

*a

Paint Mark

NOTICE:

the water by-pass pipe with the bolt.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

Text in Illustration

*a

Stopper

*b

RH Side

NOTICE:

9. CONNECT BREATHER PLUG HOSE

(a) Connect the breather plug hose to the harness clamp bracket.

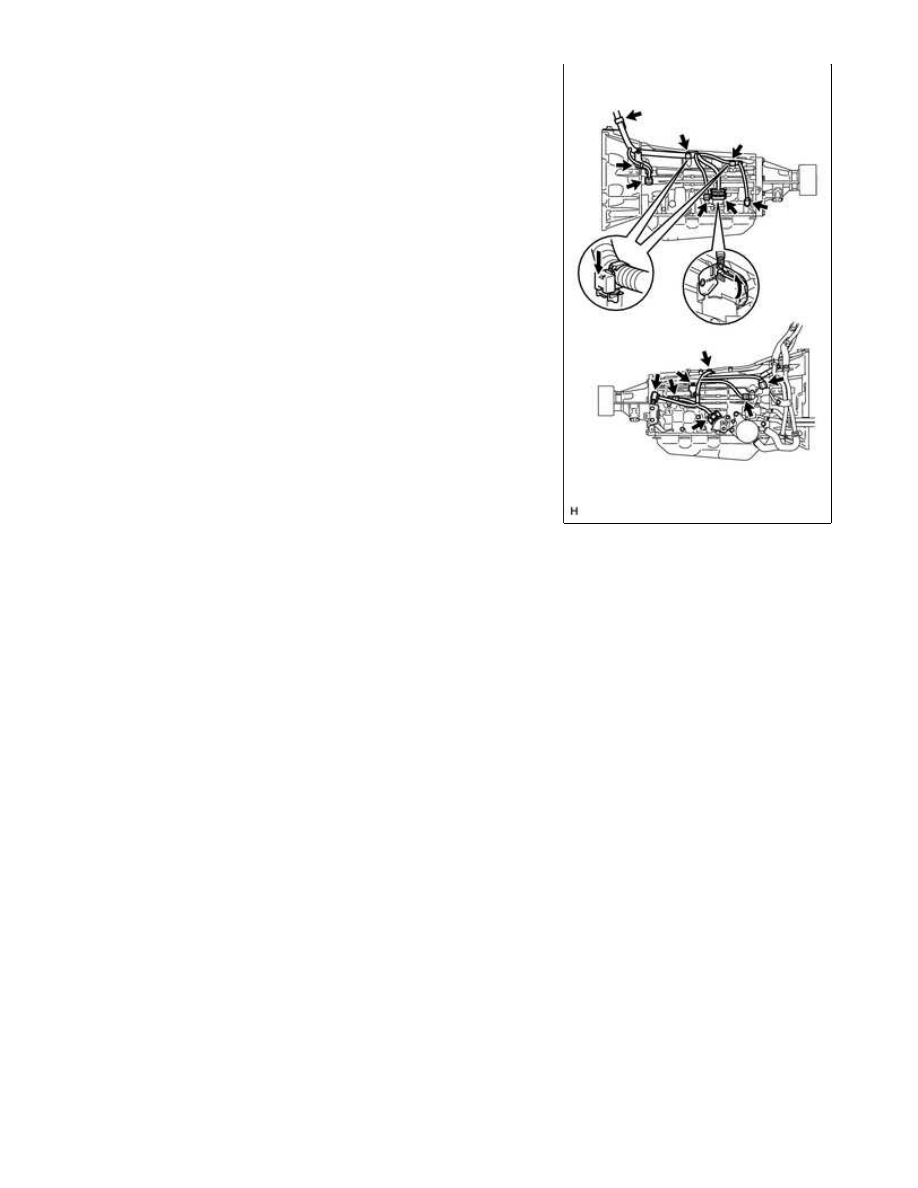

10. CONNECT WIRE HARNESS AND CONNECTOR

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Connect the park/neutral start switch connector, 2 transmission

wire connectors and 2 speed sensor connectors.

HINT:

(b) Connect the harness clamp with the bolt.

Torque:

8.2 N·m {84 kgf·cm, 73in·lbf}

(c) Connect the 3 connector clamps and 4 harness clamps.

(d) Tilt up the automatic transmission.

(e) Connect the ground cable with the bolt.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

11. INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

(a) Install the rear engine mounting insulator to the transmission with the 4 bolts.

Torque:

40 N·m {407 kgf·cm, 30ft·lbf}

12. INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

(a) Install the frame crossmember to the rear engine mounting insulator with the 4 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Install the frame crossmember with the 4 bolts, 4 washers and 4 nuts.

Torque:

110 N·m {1122 kgf·cm, 81ft·lbf}

13. INSTALL DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT

(a) Turn the crankshaft to gain access to the 6 bolts and install the bolts while holding the crankshaft pulley

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

set bolt with a wrench.

Torque:

53 N·m {535 kgf·cm, 39ft·lbf}

NOTICE:

First install the black colored bolt and then the remaining 5 bolts.

14. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

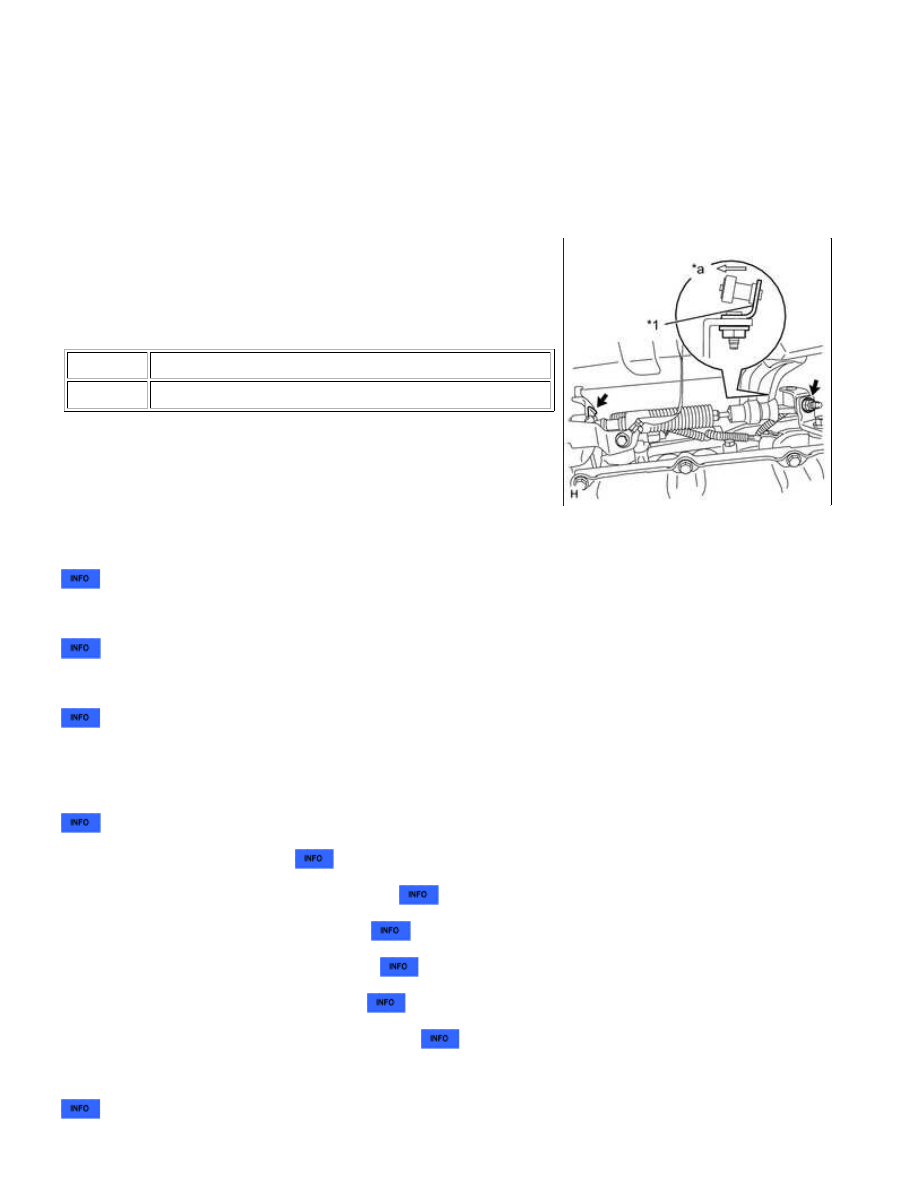

Text in Illustration

*1

Bracket

*a

When connecting the cable to the transmission control shaft

16. INSTALL PROPELLER SHAFT ASSEMBLY

17. INSTALL FRONT EXHAUST PIPE ASSEMBLY

18. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

19. ADD AUTOMATIC TRANSMISSION FLUID

20. ADD ENGINE COOLANT

21. CHECK FOR ENGINE COOLANT LEAK

22. ADJUST SHIFT LEVER POSITION

23. INSPECT SHIFT LEVER POSITION

24. CHECK FOR EXHAUST GAS LEAK

25. INSTALL NO. 1 ENGINE UNDER COVER

26. RESET MEMORY
