13. REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

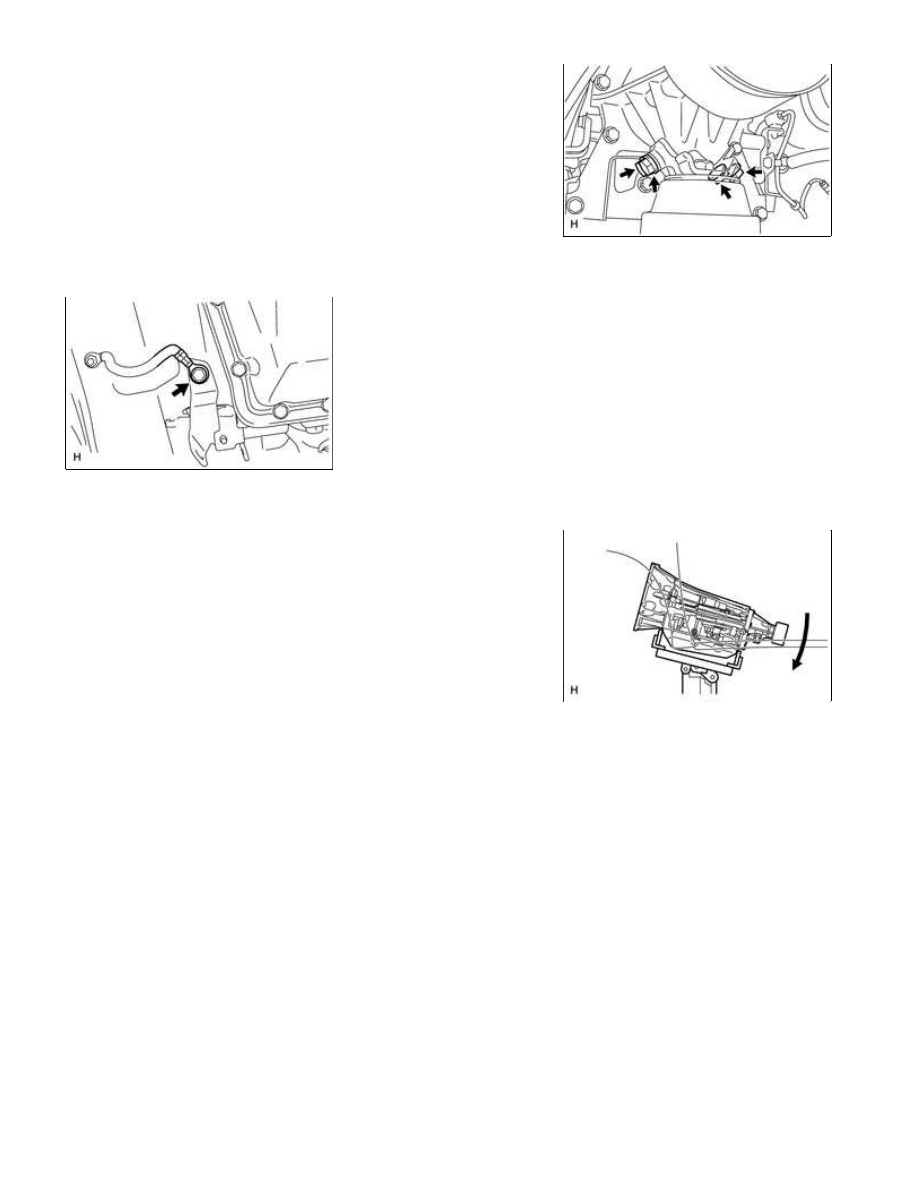

(a) Remove the 4 bolts and rear engine mounting insulator from the

transmission.

14. DISCONNECT WIRE HARNESS AND CONNECTOR

(a) Remove the bolt and disconnect the ground cable.

(b) Tilt the transmission downward.

NOTICE:

Make sure the cooling fan does not contact the fan shroud.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

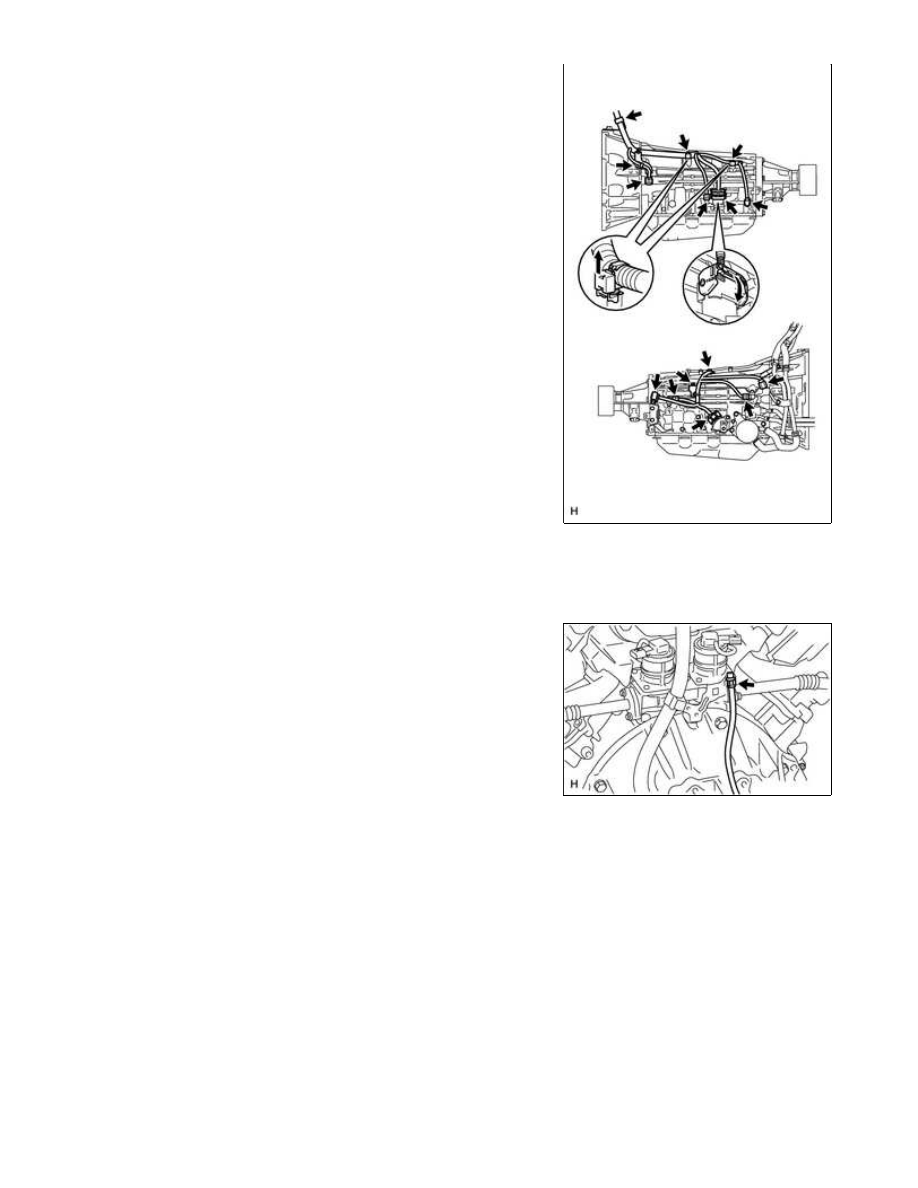

(c) Disconnect the park/neutral position switch connector, 2

transmission wire connectors and 2 speed sensor connectors.

HINT:

Detach the claw, press down the lever, and then disconnect the

transmission wire connector.

(d) Disconnect the 3 connector clamps and 4 harness clamps.

(e) Remove the 2 bolts and disconnect the harness clamps and wire harness.

15. DISCONNECT BREATHER PLUG HOSE

(a) Disconnect the breather plug hose from the harness clamp

bracket.

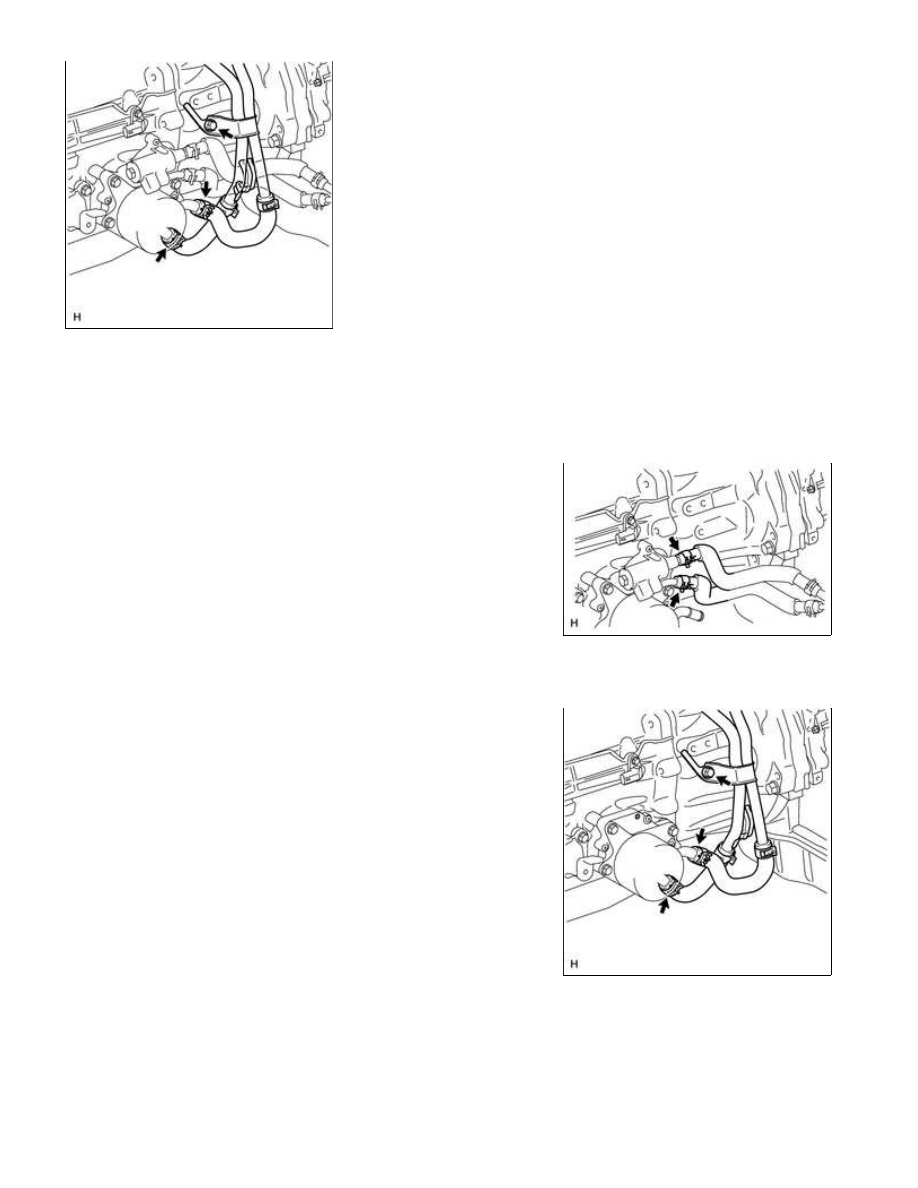

16. DISCONNECT NO. 2 WATER BY-PASS PIPE (w/ Trailer Towing System)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Remove the bolt and disconnect the 2 water by-pass hoses from the transmission oil cooler. Then separate

the by-pass pipe from the automatic transmission.

NOTICE:

transmission oil thermostat.

17. DISCONNECT NO. 2 WATER BY-PASS PIPE (w/o Trailer Towing System)

(a) Remove the bolt and disconnect the 2 water by-pass hoses from

the transmission oil cooler. Then separate the by-pass pipe from

the automatic transmission.

NOTICE:

18. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

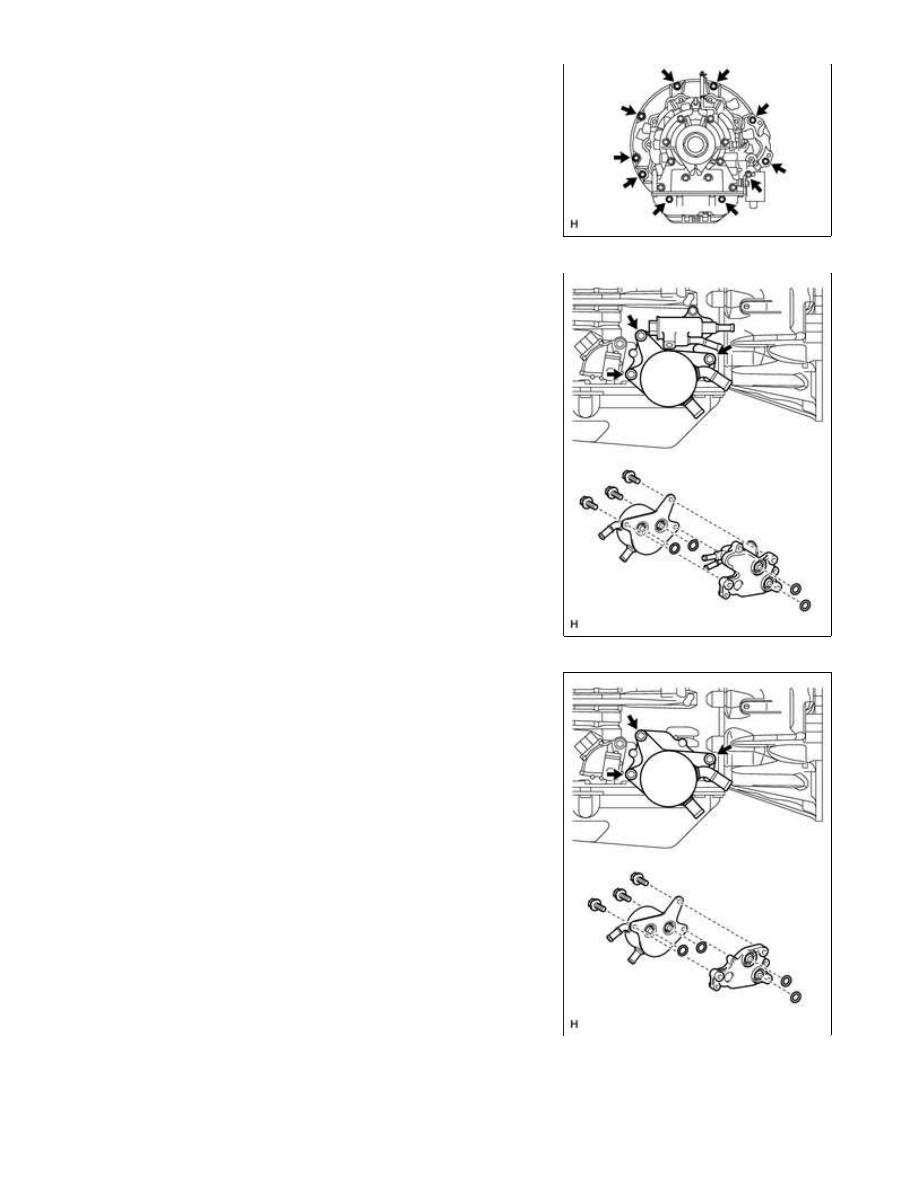

(a) Remove the 10 bolts and transmission.

NOTICE:

Do not use excess force to pry off the transmission assembly.

19. REMOVE TRANSMISSION OIL COOLER ASSEMBLY (w/

Trailer Towing System)

(a) Remove the 3 bolts and transmission oil cooler with

transmission oil thermostat.

(b) Separate the oil cooler from the transmission oil thermostat.

(c) Remove the 4 O-rings.

20. REMOVE TRANSMISSION OIL COOLER ASSEMBLY

(w/o Trailer Towing System)

(a) Remove the 3 bolts and transmission oil cooler with

transmission oil cooler spacer.

(b) Separate the transmission oil cooler from the transmission oil

cooler spacer.

(c) Remove the 4 O-rings.

21. REMOVE HARNESS CLAMP BRACKET

(a) Remove the 3 bolts and 3 brackets.
