Toyota Tundra (2015 year). Manual - part 531

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000000O7H0GPX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PRECAUTION; 2015 MY

Tundra [08/2014 -        ]

PRECAUTION

NOTICE:

When disconnecting the cable from the negative (-) battery terminal, initialize the following systems after

the cable is reconnected



.

Perform the Reset Memory procedures (A/T initialization) after replacing the automatic transmission

.

HINT:

Reset Memory cannot be completed by only reconnecting the cable to the negative (-) battery

terminal.

.

The ATF has been replaced.

HINT:

If 50000 or more is displayed for the Data List item "ATF Thermal Degradation Estimate",

a similar operation.

CAUTION:

When using compressed air, always aim away from yourself to prevent Automatic Transmission Fluid (ATF)

or kerosene from spraying on your face.

NOTICE:

are correctly installed into the grooves.
If a worn bushing is to be replaced, the sub-assembly containing the bushing must also be replaced.
Check the thrust bearings and races for wear or damage. Replace them if necessary.
Use petroleum jelly to keep parts in place.
When working with FIPG material, perform the following:

Using a razor blade and gasket scraper, remove all old FIPG material from the gasket surface.

Clean all components thoroughly to remove all foreign matter.

Clean both sealing surfaces with a non-residue solvent.

Apply FIPG material in a continuous line on the sealing surface.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000W7I0S4X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: DEFINITION OF TERMS; 2015

MY Tundra [08/2014 -        ]

DEFINITION OF TERMS

TERM

DEFINITION

Monitor description

Related DTCs

Typical enabling

condition

Preconditions that allow the ECM to detect malfunctions.

With all preconditions satisfied, the ECM sets the DTC when the monitored value(s)

exceeds the malfunction threshold(s).

used to detect the malfunction.

While a sensor is being monitored, the next sensor or component will not be monitored

until the previous monitoring has concluded.

Required

sensor/components

The sensors and components that are used by the ECM to detect malfunctions.

"Once per driving cycle" means that the ECM detects the malfunction only one time

during a single driving cycle.

"Continuous" means that the ECM detects the malfunction every time the enabling

condition is met.

Duration

The minimum time that the ECM must detect a continuous deviation in the monitored

value(s) before setting a DTC. This timing begins after the "typical enabling conditions"

are met.

Malfunction thresholds

Beyond this value, the ECM will conclude that there is a malfunction and set a DTC.

MIL operation

MIL illumination timing after a defect is detected.

"Immediately" means that the ECM illuminates the MIL the instant the ECM determines

that there is a malfunction.

"2 driving cycles" means that the ECM illuminates the MIL if the same malfunction is

detected again in the 2nd driving cycle.

Component operating

range

They cannot be used to judge if a sensor or solenoid is defective or not.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000315M04GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PARTS LOCATION; 2015 MY

Tundra [08/2014 -        ]

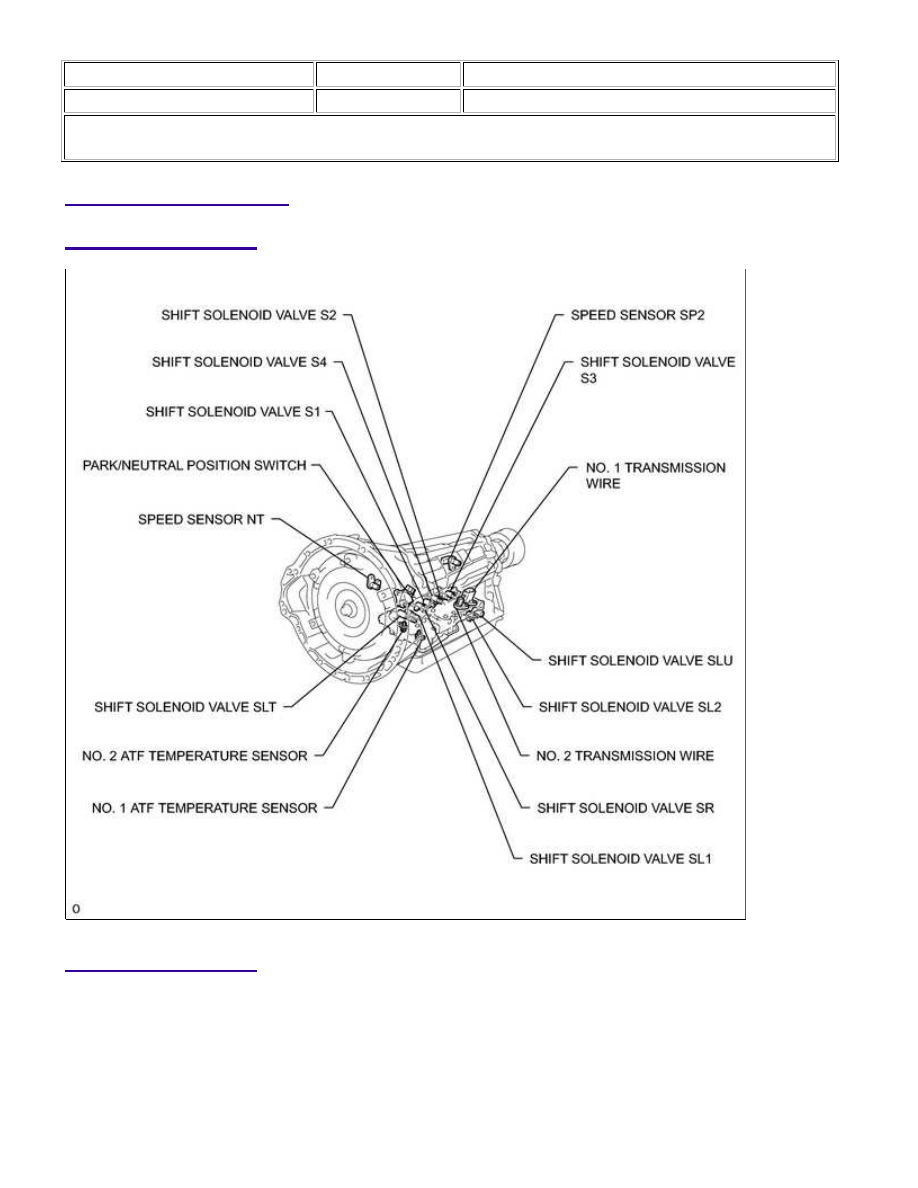

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION
