Title: A760F AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

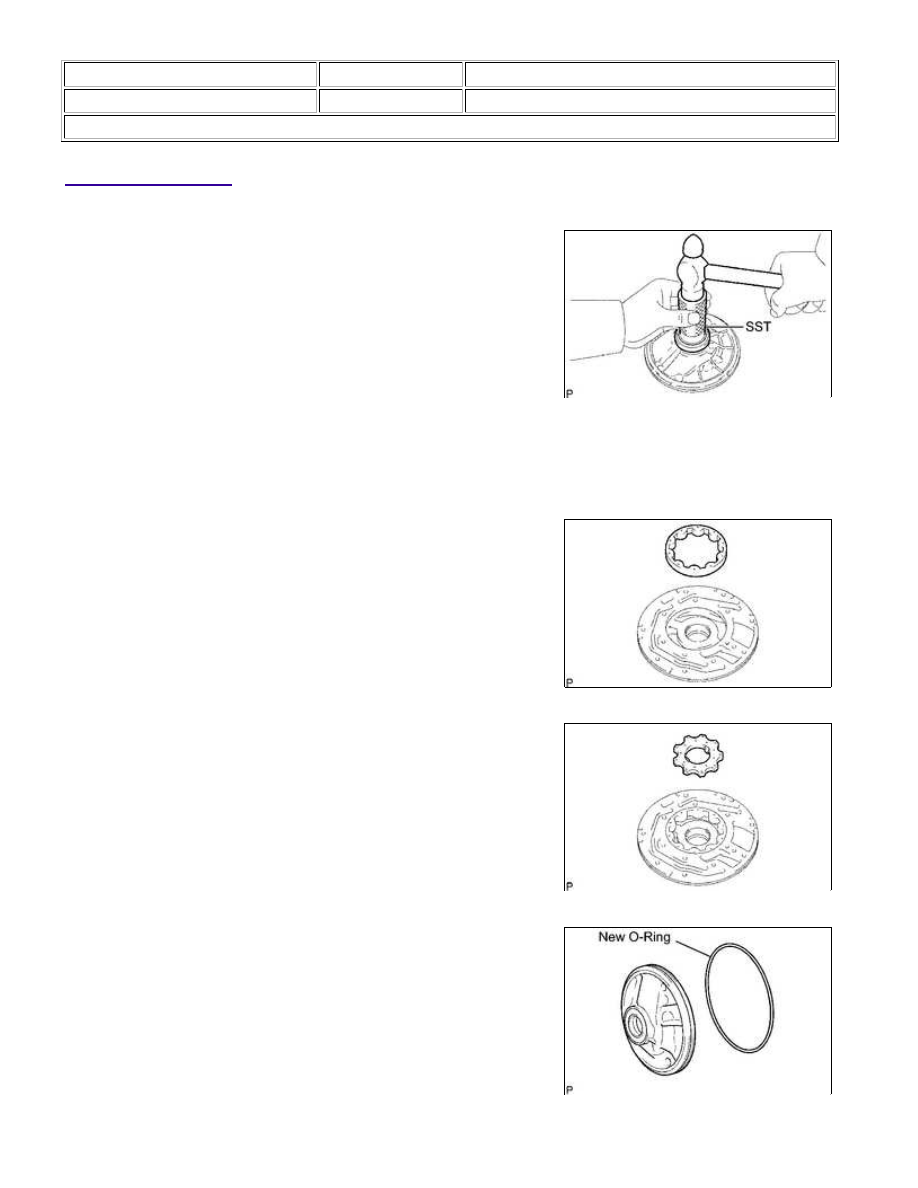

1. INSTALL FRONT OIL PUMP OIL SEAL

(a) Using SST and a hammer, tap in a new oil seal.

SST: 09350-30020

09351-32140

HINT:

(a) Place the oil pump body on the torque converter clutch.

3. INSTALL FRONT OIL PUMP DRIVEN GEAR

(a) Coat the driven gear with ATF.

(b) Install the driven gear to the oil pump body.

4. INSTALL FRONT OIL PUMP DRIVE GEAR

(a) Coat the drive gear with ATF.

(b) Install the drive gear to the oil pump body.

5. INSTALL FRONT OIL PUMP BODY O-RING

(a) Coat a new O-ring with ATF and install it to the oil pump body.

A760F AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY;...

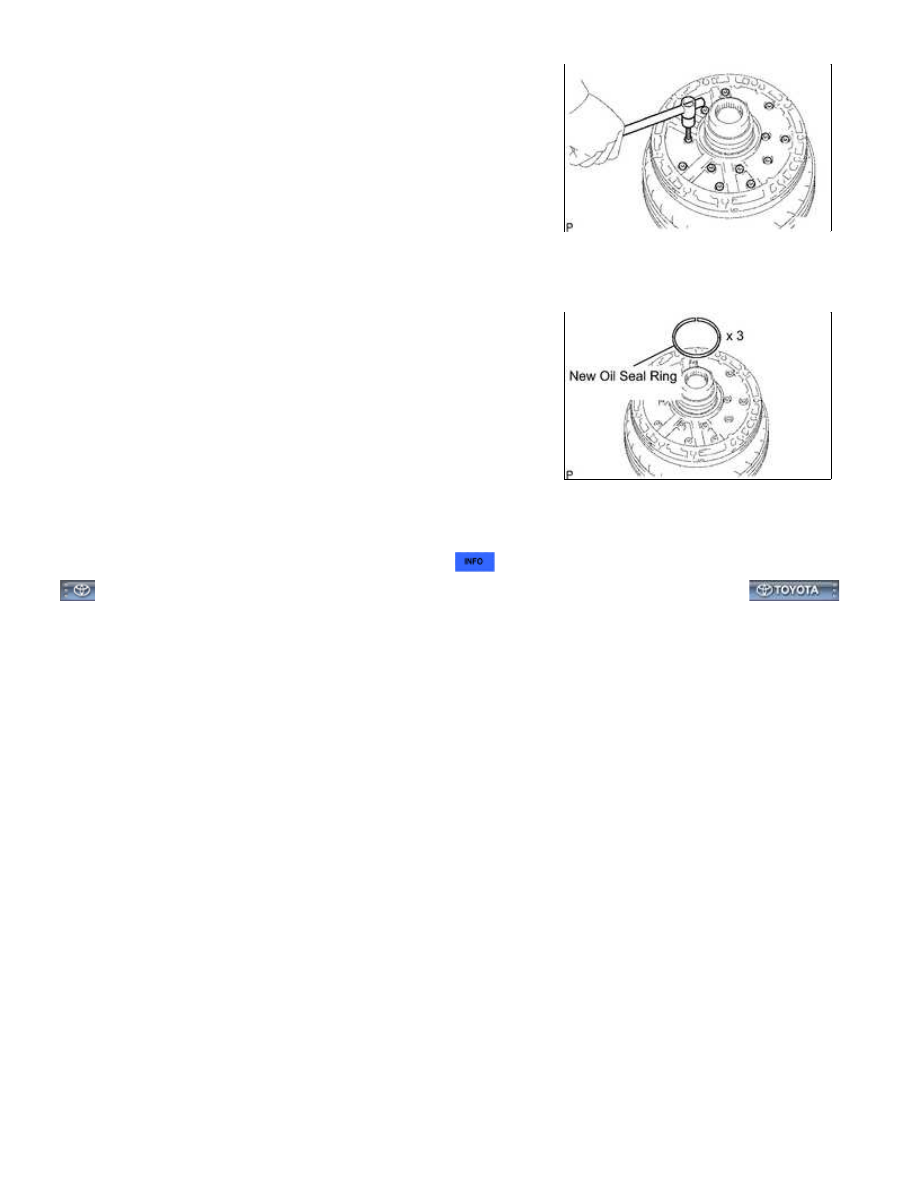

6. INSTALL STATOR SHAFT ASSEMBLY

(b) Install the 14 bolts.

Torque:

11 N·m {110 kgf·cm, 8ft·lbf}

7. INSTALL CLUTCH DRUM OIL SEAL RING

(a) Coat 3 new oil seal rings with ATF.

to the starter shaft groove.

NOTICE:

Do not excessively widen the rings.

HINT:

After installing the oil seal rings, check that they rotate

smoothly.

8. INSPECT OIL PUMP DRIVE GEAR ROTATION

A760F AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY;...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKY048X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

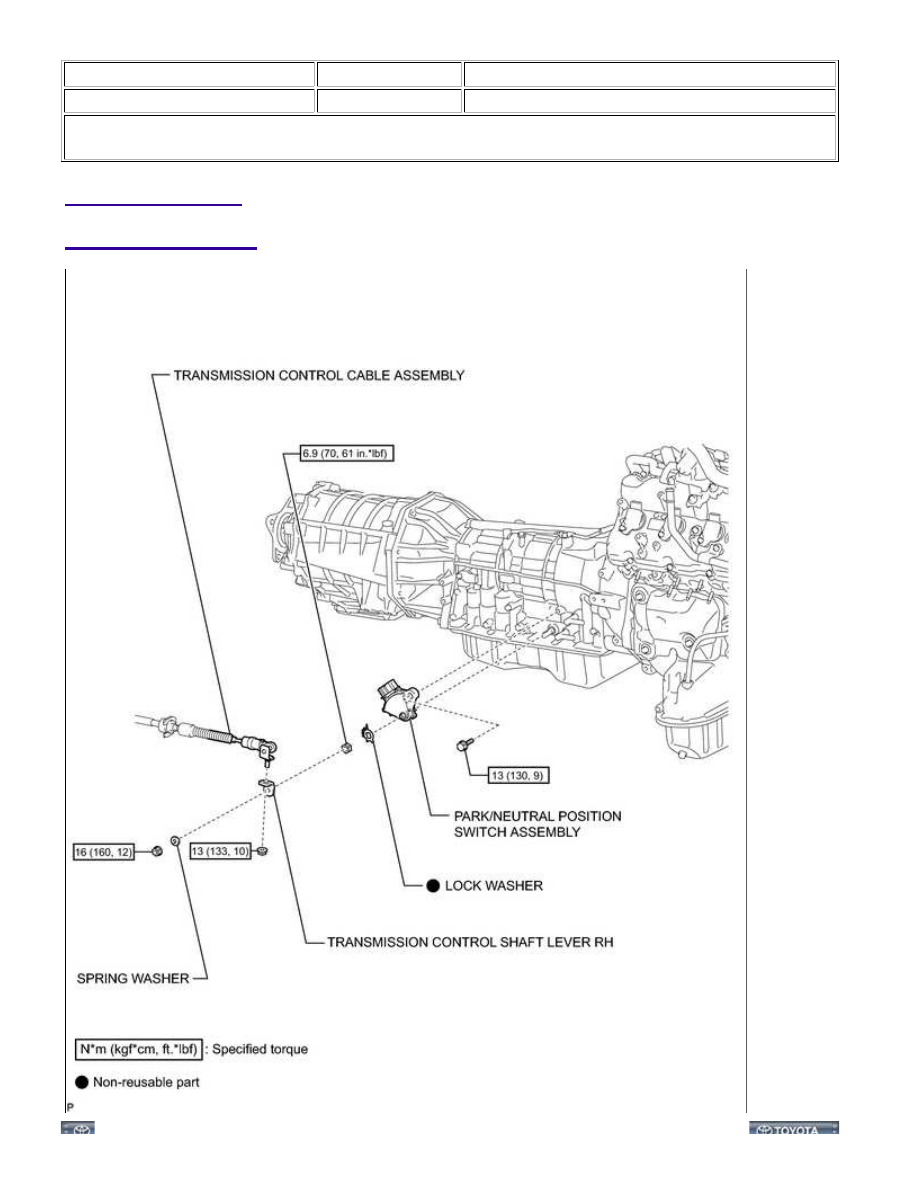

COMPONENTS

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...
