Toyota Tundra (2015 year). Manual - part 503

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000010ND07DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: ON-VEHICLE INSPECTION;

2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Apply the parking brake and turn the ignition switch to ON.

(b) Depress the brake pedal and check that the engine starts when the shift lever is in N or P, but does not

start when the shift lever is in other positions.

(c) Check that the back-up light illuminates and the reverse warning buzzer sounds when the shift lever is in

R, but do not function when the shift lever is in other positions.

A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000010NC07ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

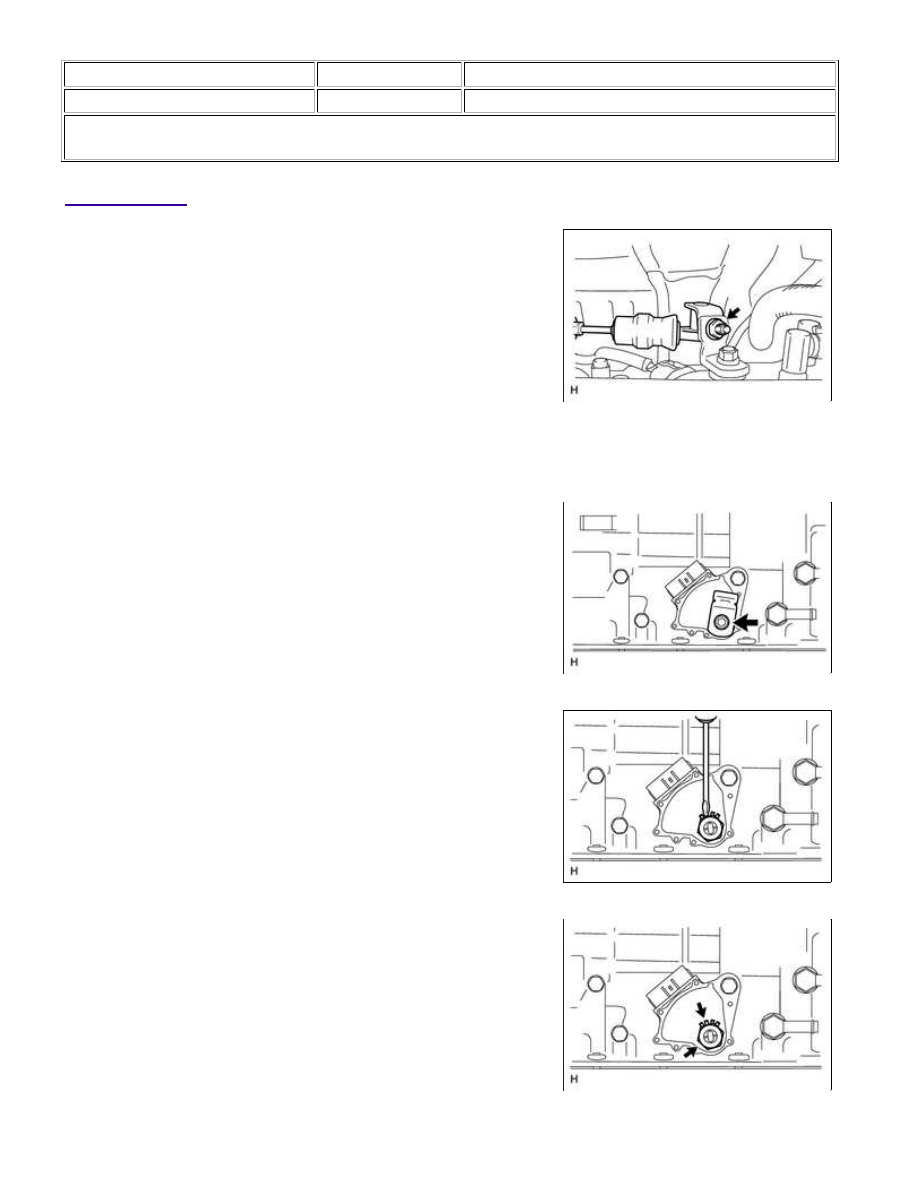

1. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

(a) Remove the nut and disconnect the cable.

2. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Disconnect the switch connector.

(b) Remove the nut, spring washer and transmission control shaft

lever RH.

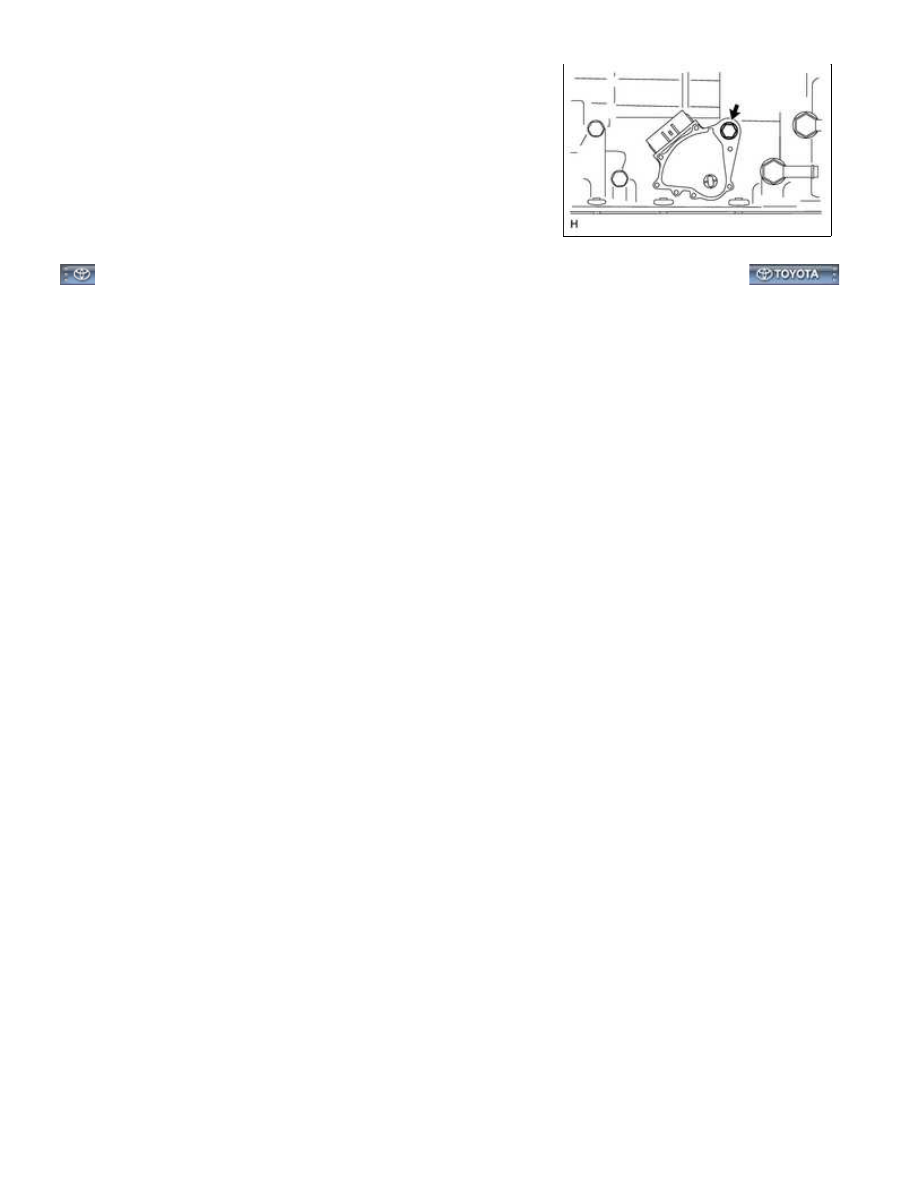

A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

(e) Remove the bolt and switch.

HINT:

Make sure that the manual valve lever shaft has not been

rotated prior to installing the park/neutral position switch as the
detent spring may become detached from the manual valve
lever shaft.

A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002BKX049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

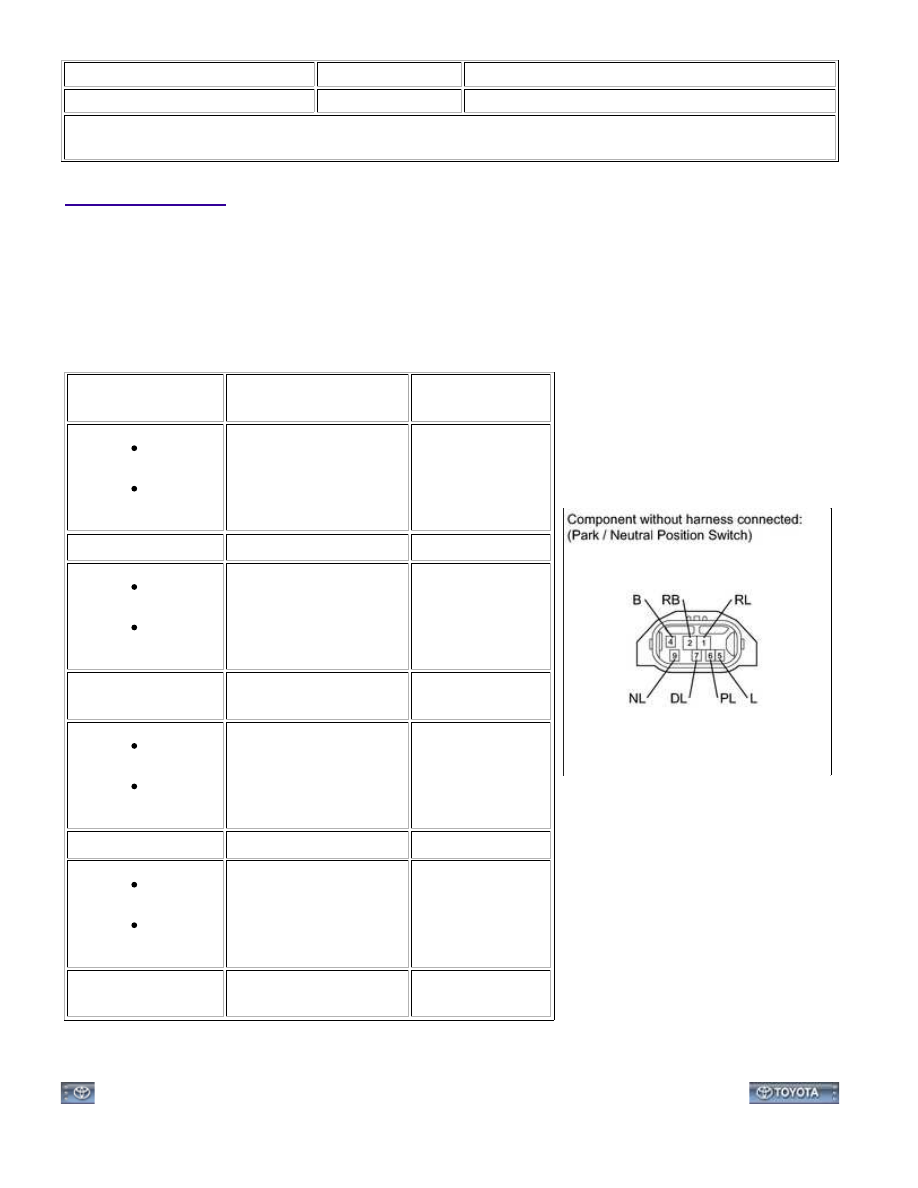

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

2 (RB) - 6

(PL)

4 (B) - 5

(L)

Shift lever in P

Below 1 Ω

2 (RB) - 1 (RL)

Shift lever in R

Below 1 Ω

2 (RB) - 9

(NL)

4 (B) - 5

(L)

Shift lever in N

Below 1 Ω

2 (RB) - 7 (DL)

Shift lever in D, S, "+" or

"-"

Below 1 Ω

2 (RB) - 6

(PL)

4 (B) - 5

(L)

Shift lever not in P

10 kΩ or higher

2 (RB) - 1 (RL)

Shift lever not in R

10 kΩ or higher

2 (RB) - 9

(NL)

4 (B) - 5

(L)

Shift lever not in N

10 kΩ or higher

2 (RB) - 7 (DL)

Shift lever not in D, S,

"+" or "-"

10 kΩ or higher

If the result is not as specified, replace the switch assembly.
