Toyota Tundra (2015 year). Manual - part 500

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001BZB04BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: OIL COOLER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

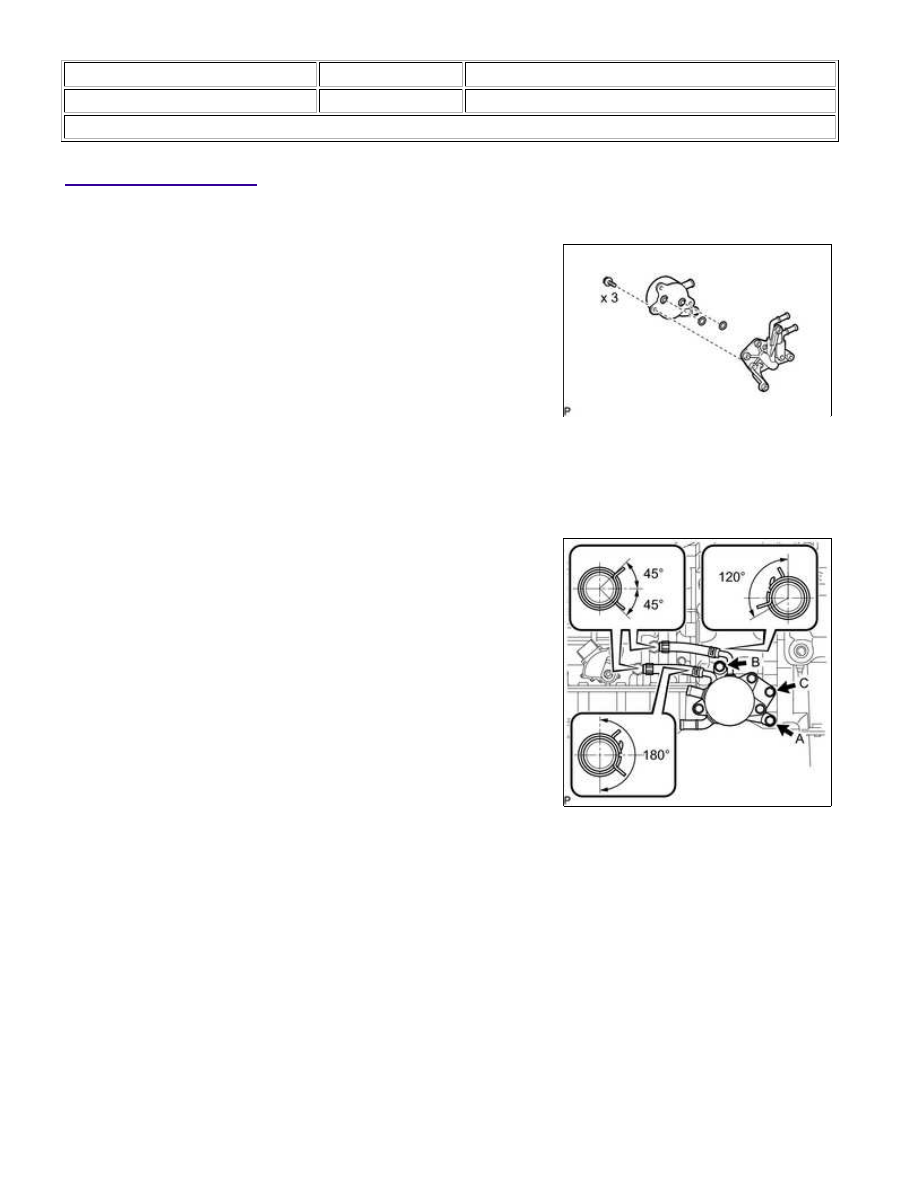

1. INSTALL TRANSMISSION OIL COOLER ASSEMBLY

(a) Coat 2 new O-rings with ATF and install them to the grooves of

the transmission oil cooler.

(b) Install the transmission oil cooler to the transmission oil cooler spacer with the 3 bolts.

Torque:

14 N·m {143 kgf·cm, 10ft·lbf}

(c) Install the 2 No. 1 transmission oil cooler hoses to the

transmission oil cooler spacer.

NOTICE:

(d) Connect the 2 No. 1 transmission oil cooler hoses to the transmission.

NOTICE:

Temporarily install bolt A and bolt B. Tighten the bolts in alphabetical order.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

2. CONNECT WATER BY-PASS PIPE ASSEMBLY

A760F AUTOMATIC TRANSMISSION: OIL COOLER: INSTALLA...

(a) Connect the 2 water by-pass hoses to the transmission oil cooler

and connect the water by-pass pipe with the bolt.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

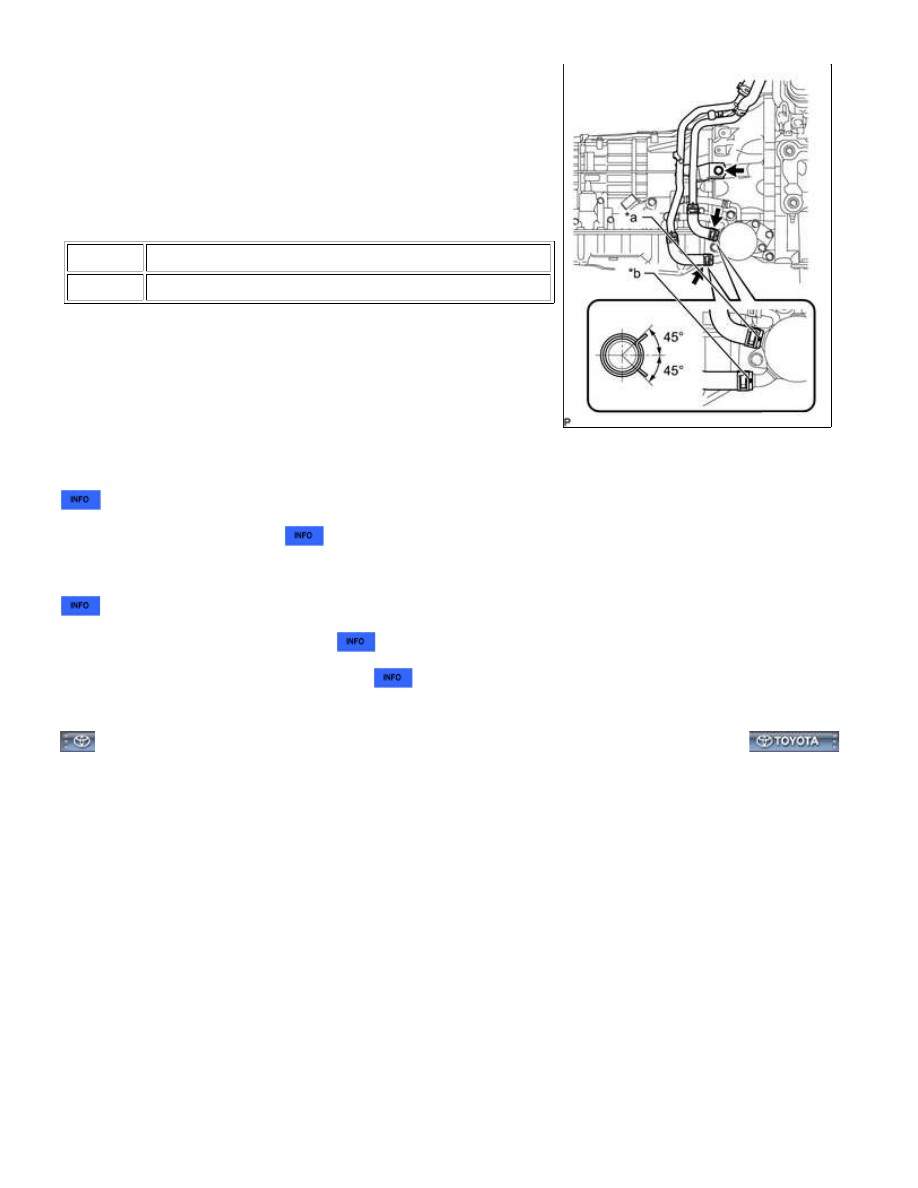

Text in Illustration

*a

Yellow Paint Mark

*b

White Paint Mark

NOTICE:

3. INSTALL FRONT EXHAUST PIPE ASSEMBLY

4. ADD ENGINE COOLANT

5. ADJUST AUTOMATIC TRANSMISSION FLUID LEVEL

6. INSPECT FOR COOLANT LEAK

7. INSPECT FOR EXHAUST GAS LEAK

8. INSPECT FOR AUTOMATIC TRANSMISSION FLUID LEAK

A760F AUTOMATIC TRANSMISSION: OIL COOLER: INSTALLA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000013F8068X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

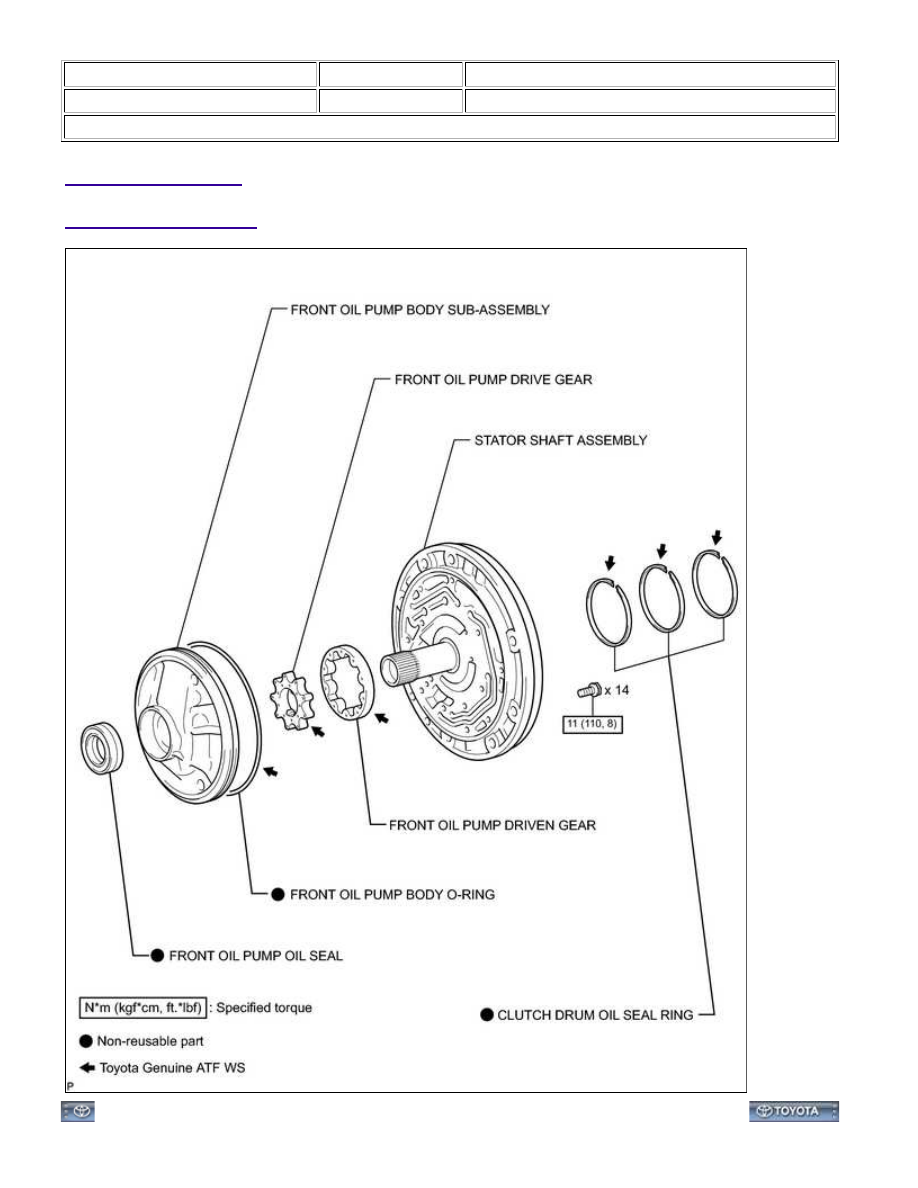

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS;...
