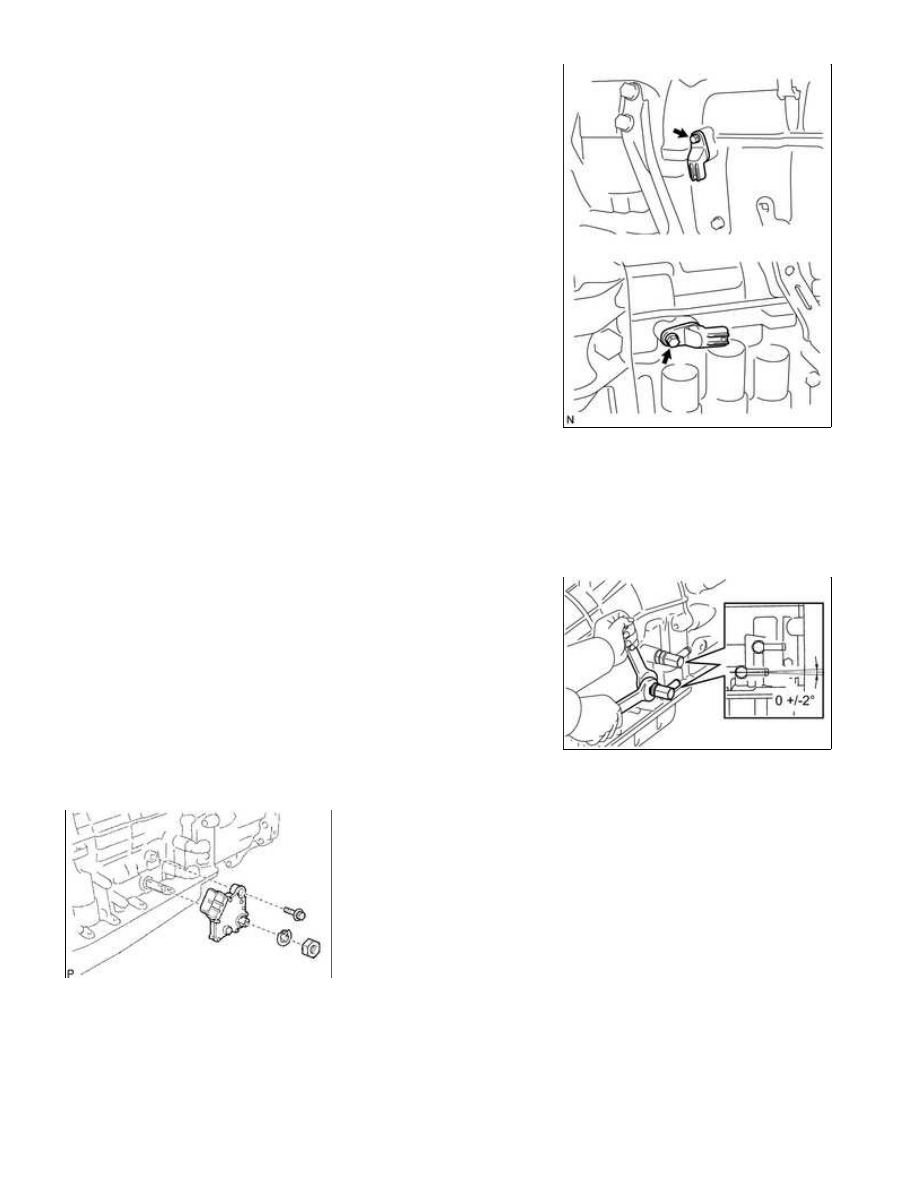

(a) Coat 2 new O-rings with ATF, and install one to each speed

sensor.

(b) Install the 2 speed sensors.

(c) Install the 2 bolts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

74. INSTALL OIL COOLER TUBE UNION

(a) Coat 2 new O-rings with ATF, and install them to the 2 oil cooler

tube unions.

(b) Install the 2 oil cooler tube unions.

Torque:

29 N·m {300 kgf·cm, 22ft·lbf}

75. INSTALL PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Install the park/neutral position switch to the manual valve lever shaft, and temporarily install the

adjusting bolt.

(b) Install a new lock washer and the nut.

Torque:

6.9 N·m {70 kgf·cm, 61in·lbf}

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

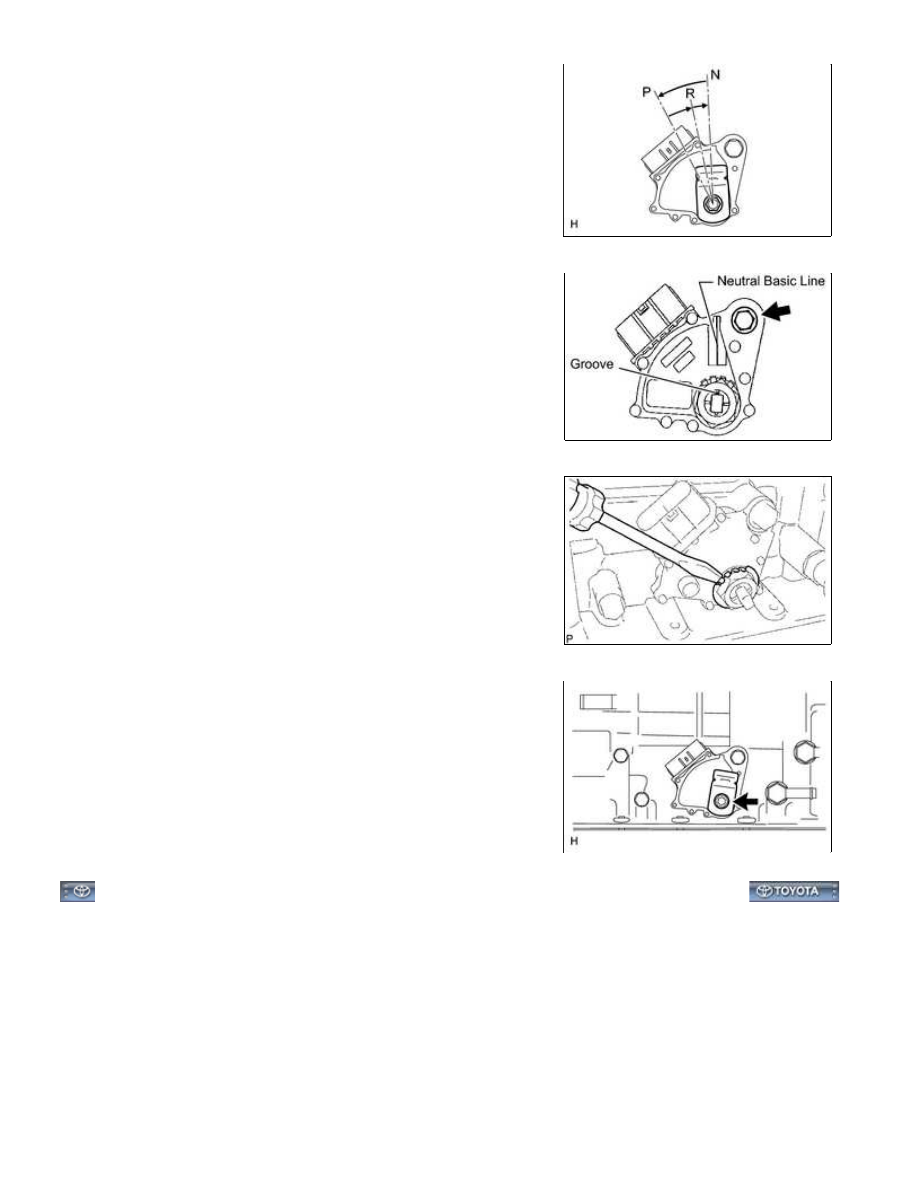

(c) Turn the control shaft lever counterclockwise until it stops, and

then turn it clockwise 2 notches to set it to the N position.

(d) Align the neutral basic line with the switch groove as shown in

the illustration, and tighten the adjusting bolt.

Torque:

13 N·m {130 kgf·cm, 9ft·lbf}

(a) Install the control shaft lever RH with the washer and nut.

Torque:

16 N·m {163 kgf·cm, 12ft·lbf}

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001BZC035X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: OIL COOLER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

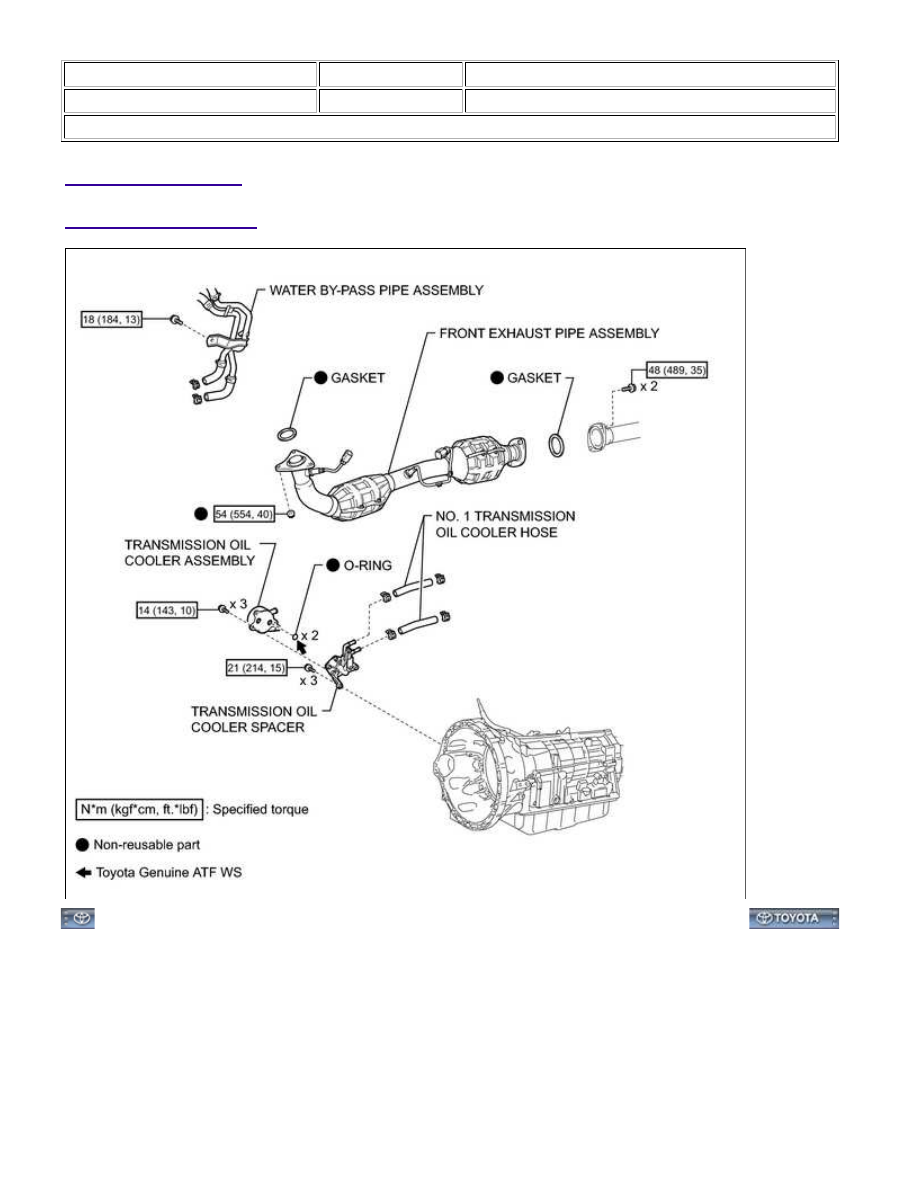

COMPONENTS

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: OIL COOLER: COMPONEN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001BZD046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: OIL COOLER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

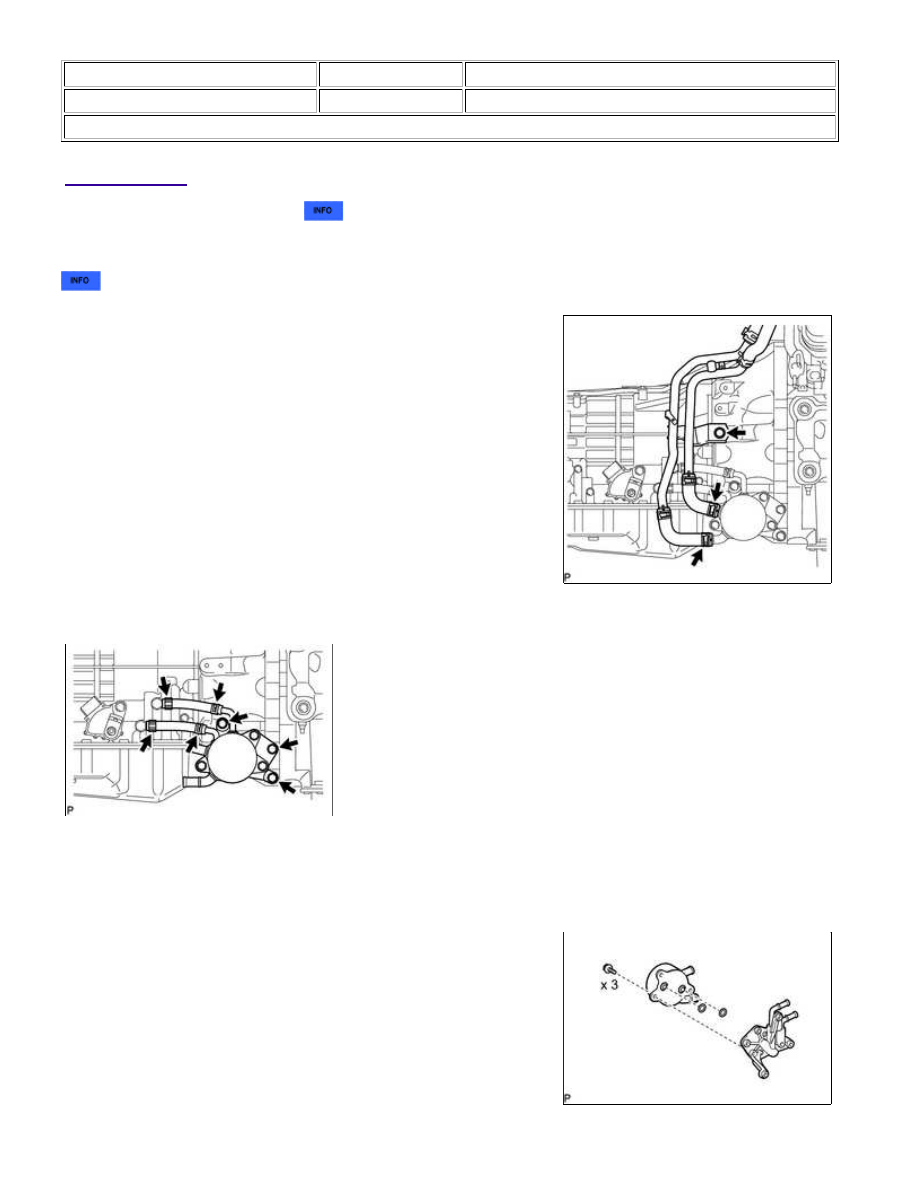

REMOVAL

1. DRAIN ENGINE COOLANT

2. REMOVE FRONT EXHAUST PIPE ASSEMBLY

3. DISCONNECT WATER BY-PASS PIPE ASSEMBLY

(a) Remove the bolt and disconnect the 2 water by-pass hoses from

the transmission oil cooler to disconnect the water by-pass pipe.

HINT:

4. REMOVE TRANSMISSION OIL COOLER ASSEMBLY (w/o Trailer Towing System)

(a) Disconnect the 2 No. 1 transmission oil cooler hoses from the transmission.

(b) Remove the 3 bolts and transmission oil cooler with transmission oil cooler spacer.

(c) Remove the 2 No. 1 transmission oil cooler hoses from the transmission oil cooler spacer.

(d) Remove the 3 bolts and transmission oil cooler from the

transmission oil cooler spacer.

A760F AUTOMATIC TRANSMISSION: OIL COOLER: REMOVAL; ...
