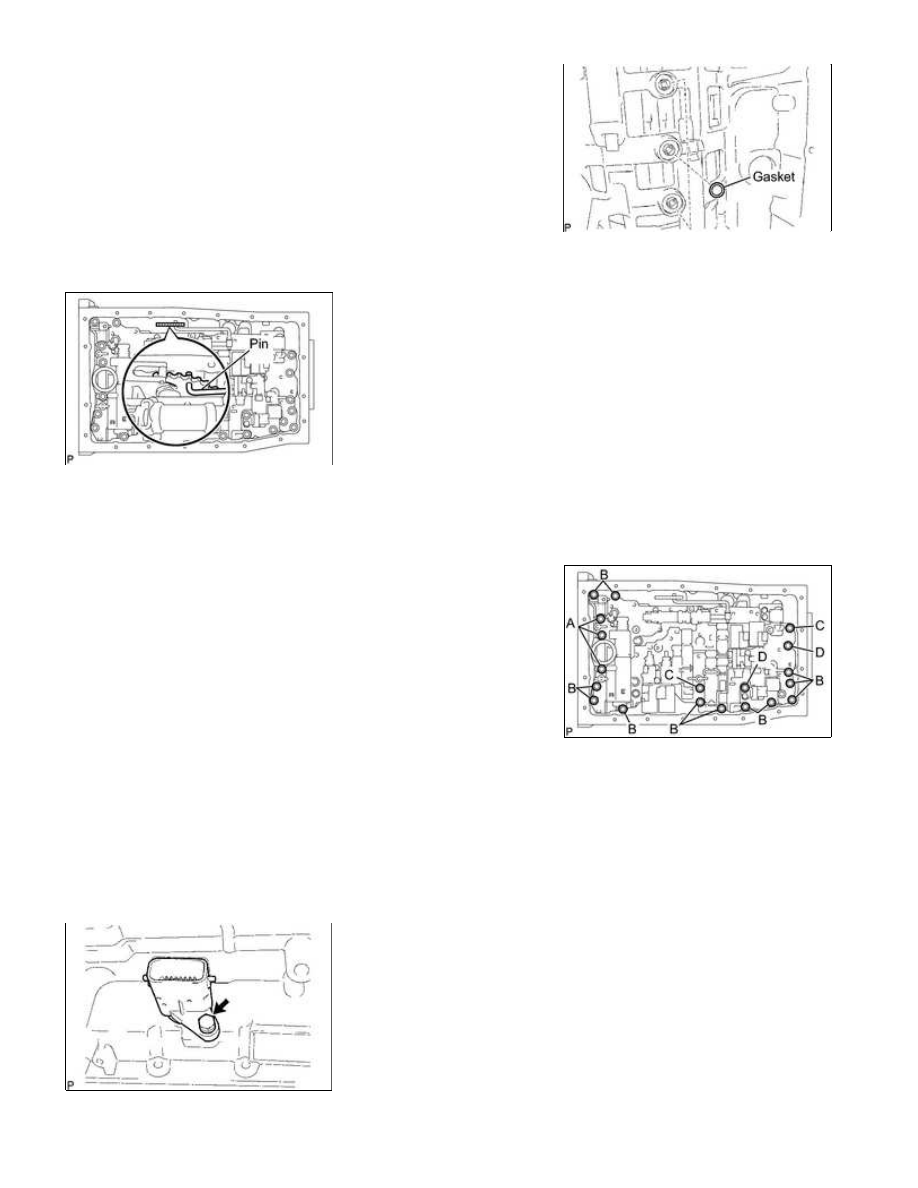

63. INSTALL TRANSMISSION CASE GASKET

(a) Install 3 new transmission case gaskets.

64. INSTALL TRANSMISSION VALVE BODY ASSEMBLY

Torque:

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

36 mm (1.42 in.) for bolt A

25 mm (0.984 in.) for bolt B

45 mm (1.77 in.) for bolt C

50 mm (1.97 in.) for bolt D

(c) Install the detent spring and detent spring cover with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

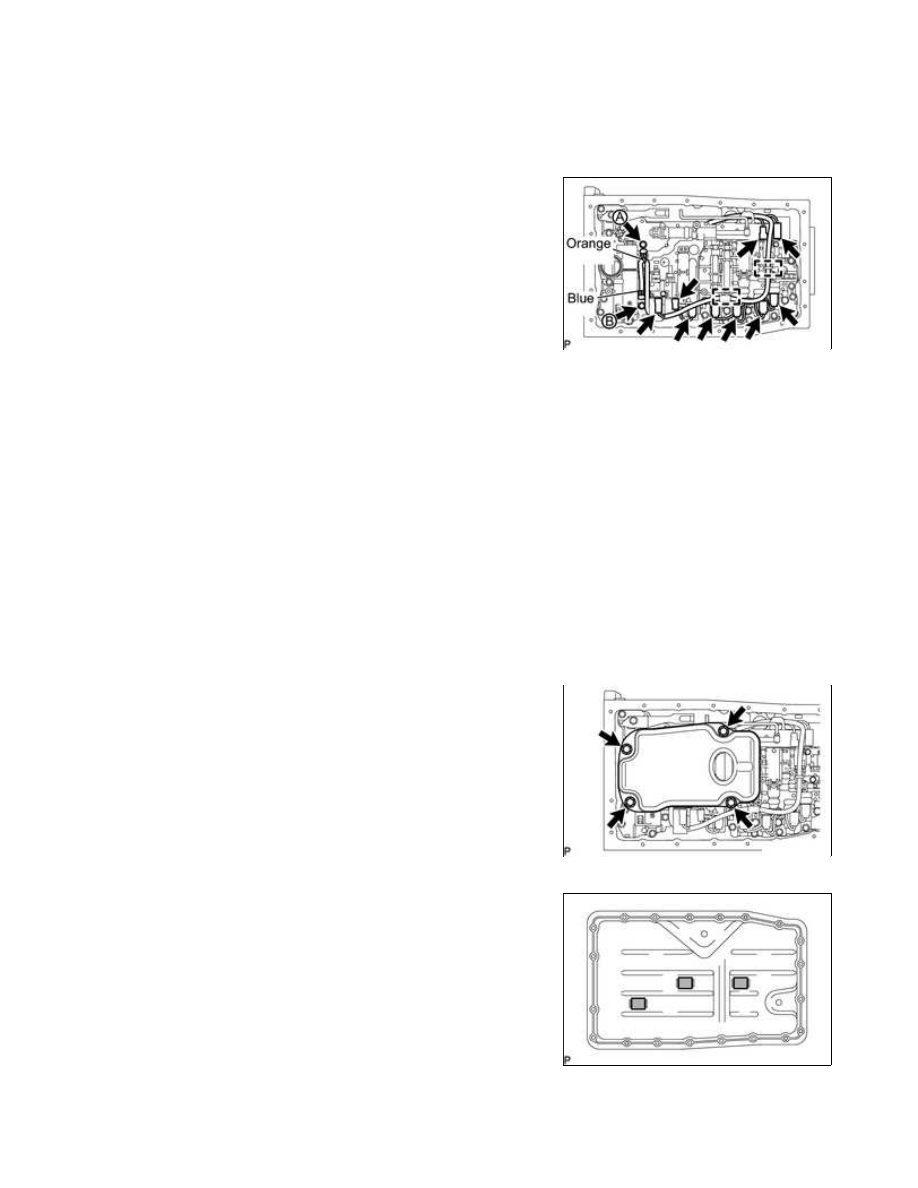

65. INSTALL TRANSMISSION WIRE

(a) Coat a new O-ring with ATF, and install it to the transmission wire connector.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(b) Install the transmission wire.

(c) Install the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(d) Connect the 9 solenoid connectors.

(e) Connect the 2 ATF temperature sensors with the 2 clamps and 2 bolts.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for bolt B -

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.42 in.) for bolt B

(f) Attach the wire harness to the 2 clamps.

66. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

(a) Coat a new O-ring with ATF, and install it to the oil strainer.

(b) Install the oil strainer with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

67. INSTALL TRANSMISSION OIL CLEANER MAGNET

(a) Install the 4 magnets.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

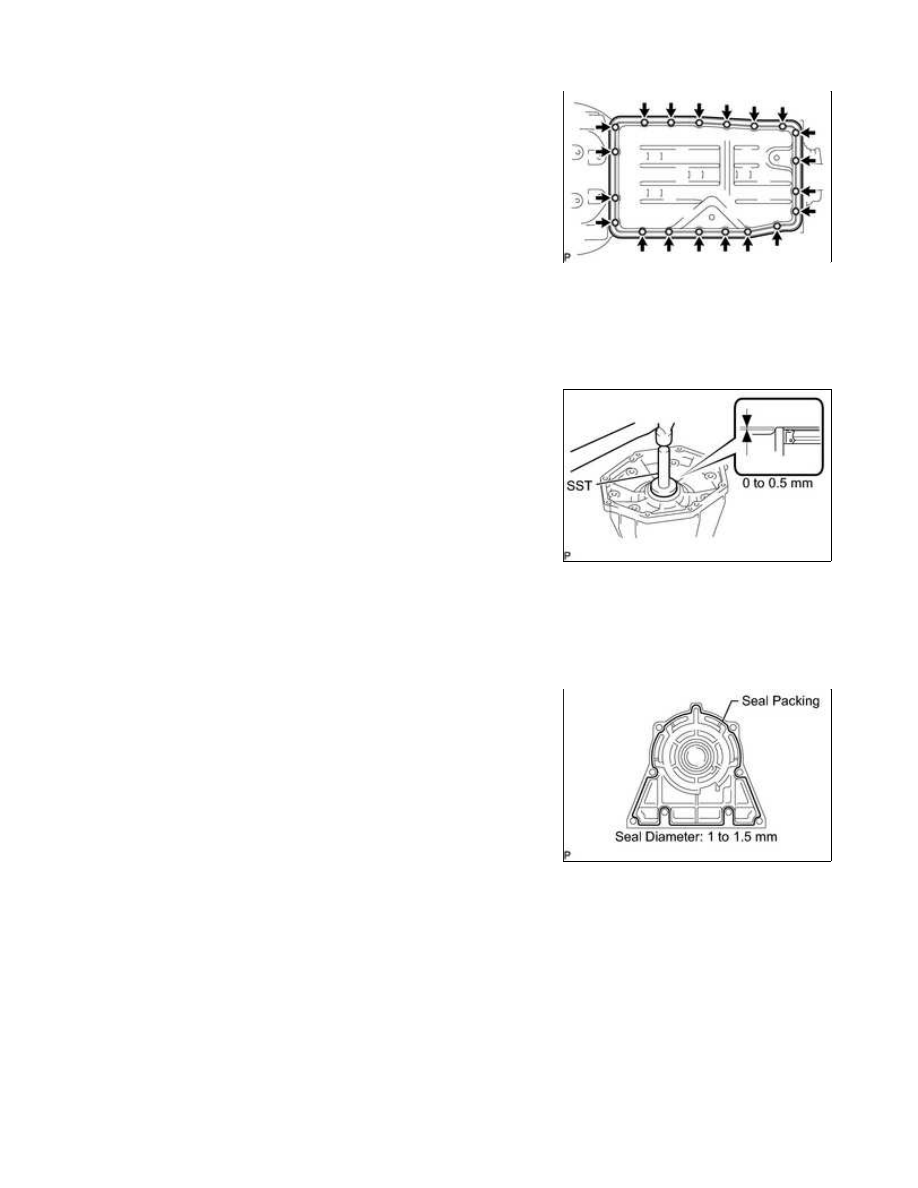

68. INSTALL AUTOMATIC TRANSMISSION OIL PAN

SUB-ASSEMBLY

(a) Install a new gasket to the oil pan.

(b) Install the oil pan with the 20 bolts.

Torque:

7.0 N·m {71 kgf·cm, 62in·lbf}

(c) Install a new gasket and the drain plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

69. INSTALL EXTENSION HOUSING REAR OIL SEAL

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07150

Standard depth:

0 to 0.5 mm (0 to 0.0197 in.)

70. INSTALL REAR TRANSFER ADAPTER

(a) Install the transfer adapter hole snap ring.

Seal packing:

Toyota Genuine Seal Packing 1281,

Three Bond 1281 or equivalent

Seal diameter:

1.0 to 1.5 mm (0.0394 to 0.0591 in.)

Toyota Genuine Adhesive 1324,

Three Bond 1324 or equivalent

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

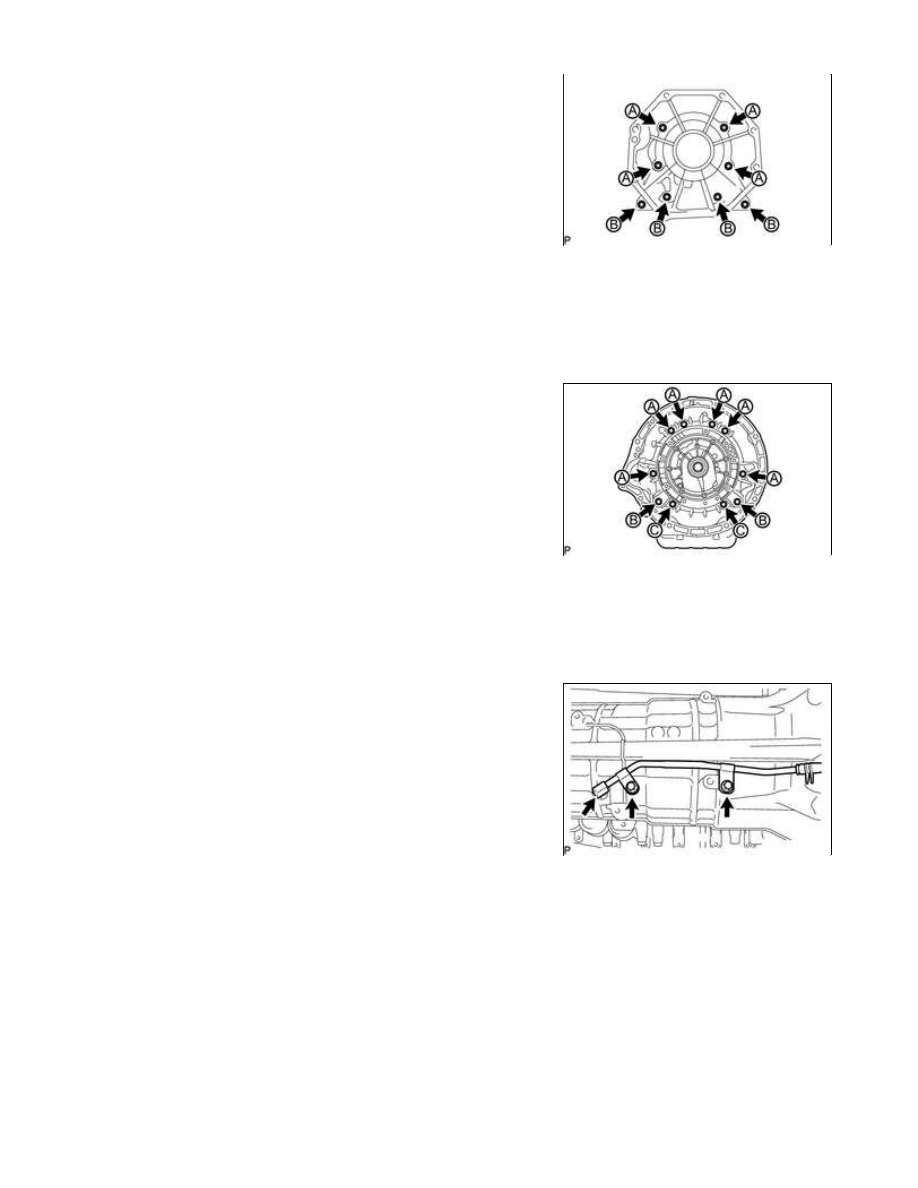

(e) Install the extension housing with the 6 bolts.

Torque:

34 N·m {345 kgf·cm, 25ft·lbf}

HINT:

Each bolt length is indicated below.

50 mm (1.97 in.) for bolt A

40 mm (1.57 in.) for bolt B

71. INSTALL AUTOMATIC TRANSMISSION HOUSING

Toyota Genuine Adhesive 1324,

Three Bond 1324 or equivalent

(c) Install the transmission housing with the 10 bolts.

Torque:

for 14 mm head bolt A -

34 N·m {345 kgf·cm, 25ft·lbf}

for 17 mm head bolt B -

57 N·m {579 kgf·cm, 42ft·lbf}

for 14 mm head bolt C -

34 N·m {345 kgf·cm, 25ft·lbf}

72. INSTALL AUTOMATIC TRANSMISSION BREATHER

TUBE

(a) Coat a new O-ring with ATF and install it to the breather tube.

(b) Install the breather tube with the 2 bolts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

73. INSTALL SPEED SENSOR
