6.6 C

Doc ID: RM000000W8F0J3X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0748; Pressure Control

Solenoid "A" Electrical (Shift Solenoid Valve SL1); 2015 MY Tundra [08/2014 -        ]

DTC

P0748

Pressure Control Solenoid "A" Electrical (Shift Solenoid Valve SL1)

DESCRIPTION

solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be operated

safely



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0748

The ECM checks for an open or short in the shift solenoid valve SL1

circuit while driving and shifting between 4th and 5th gear (1-trip

detection logic).

Output signal duty equals 100%.

HINT:

SL1 output signal duty is less than 100% under normal

conditions.

Open or short in shift

solenoid valve SL1

circuit

Shift solenoid valve

SL1

ECM

MONITOR DESCRIPTION

This DTC indicates an open or short in the shift solenoid valve SL1 circuit. The ECM commands gear shifts by

turning the shift solenoid valves ON/OFF. When there is an open or short circuit in any shift solenoid valve circuit,

the ECM detects the problem, illuminates the MIL and stores the DTC. Also, the ECM performs the fail-safe

While driving and shifting between 4th and 5th gears, if the ECM detects an open or short in the shift solenoid

valve SL1 circuit, the ECM determines that there is a malfunction



.

MONITOR STRATEGY

Related DTCs

P0748: Shift solenoid valve SL1/Range check

Required sensors/Components

Shift solenoid valve SL1

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

The monitor will run whenever the following DTCs are not present

None

Solenoid current cut status

Not cut

Battery voltage

11 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

Solenoid status from solenoid driver MIC

Fail

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

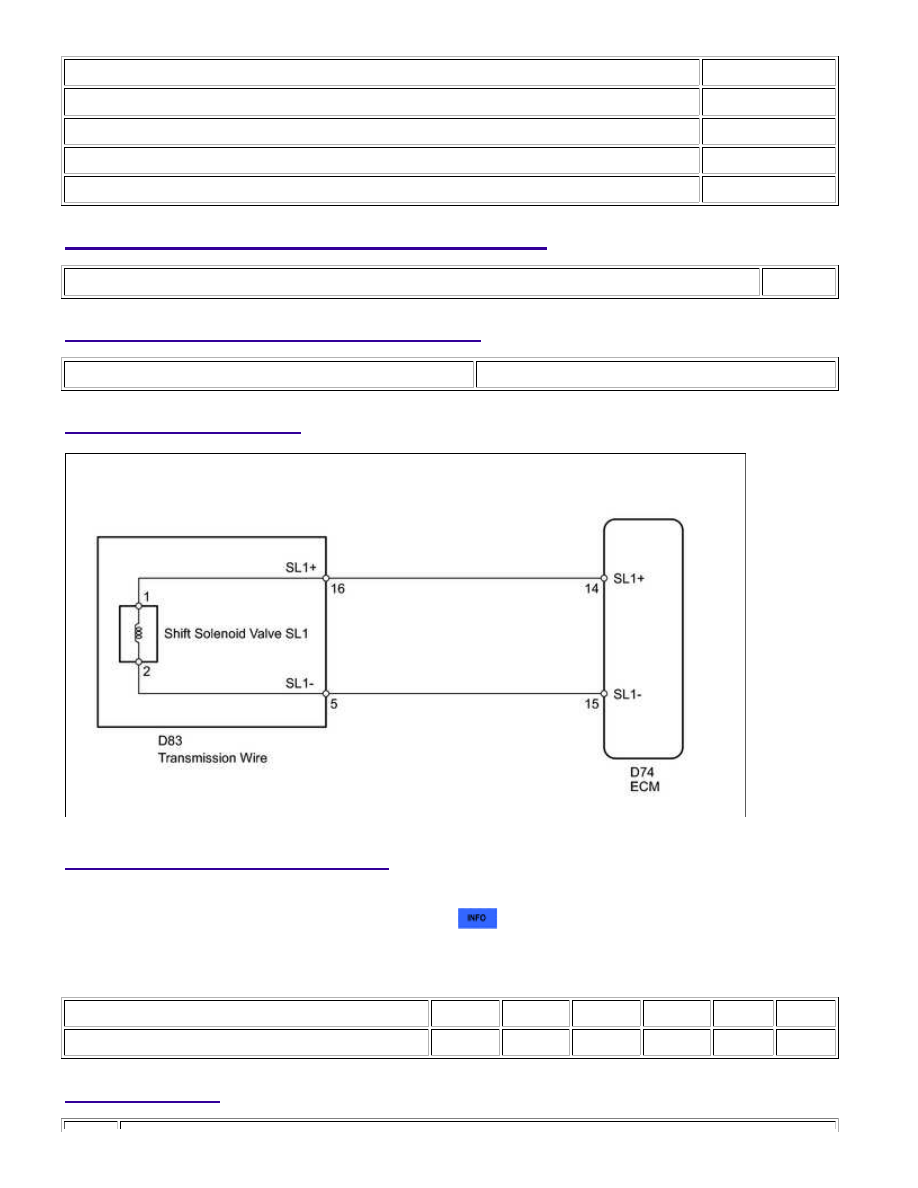

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

HINT:

The shift solenoid valve SL1 turns ON/OFF normally when the shift lever is in D:

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve SL1

OFF

OFF

OFF

OFF

ON

ON

PROCEDURE

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

1.

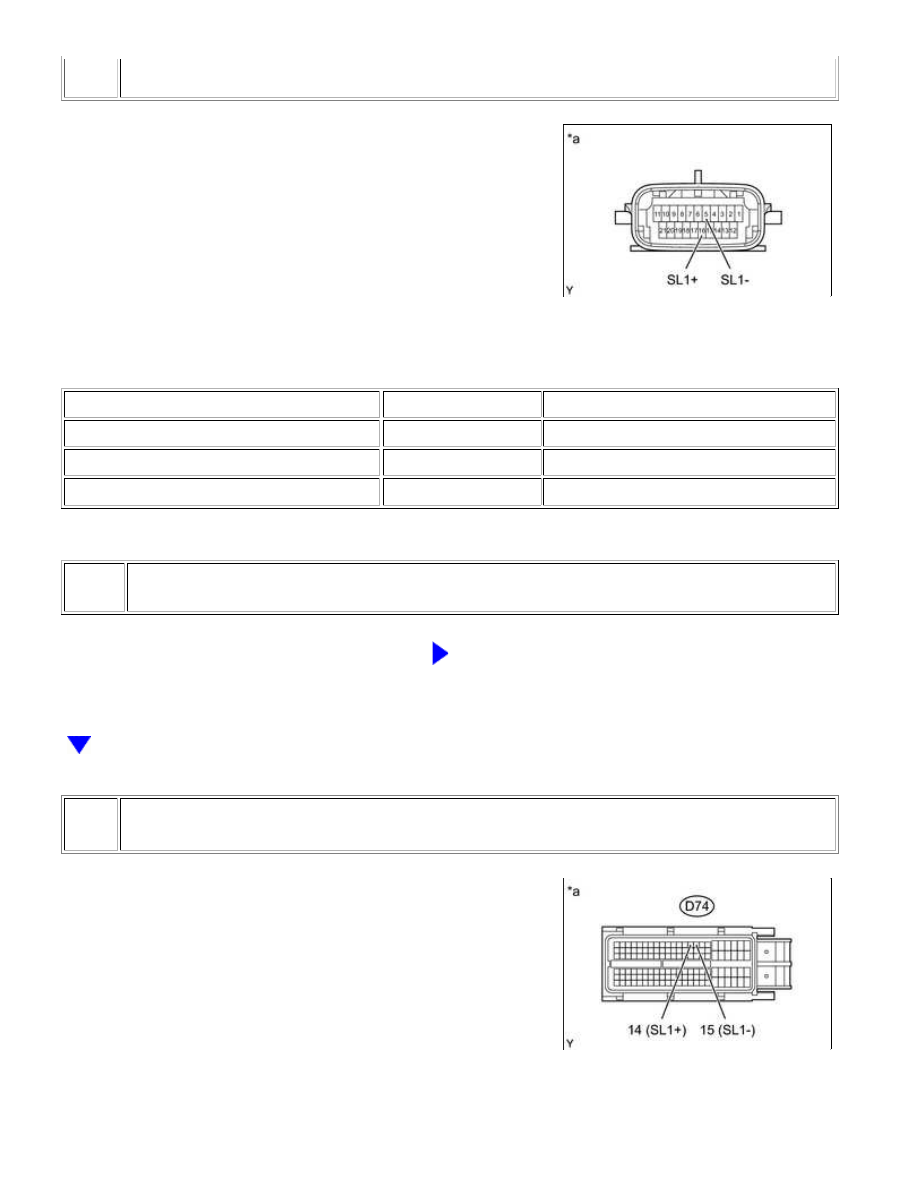

INSPECT TRANSMISSION WIRE (SHIFT SOLENOID VALVE SL1)

(a) Disconnect the D83 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

16 (SL1+) - 5 (SL1-)

20°C (68°F)

5.0 to 5.6 Ω

16 (SL1+) - Body ground

Always

10 kΩ or higher

5 (SL1-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Transmission Wire)

NG

GO TO STEP 3

2.

CHECK HARNESS AND CONNECTOR (TRANSMISSION WIRE - ECM)

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-14 (SL1+) - D74-15 (SL1-)

20°C (68°F)

5.0 to 5.6 Ω

D74-14 (SL1+) - Body ground

Always

10 kΩ or higher

D74-15 (SL1-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3.

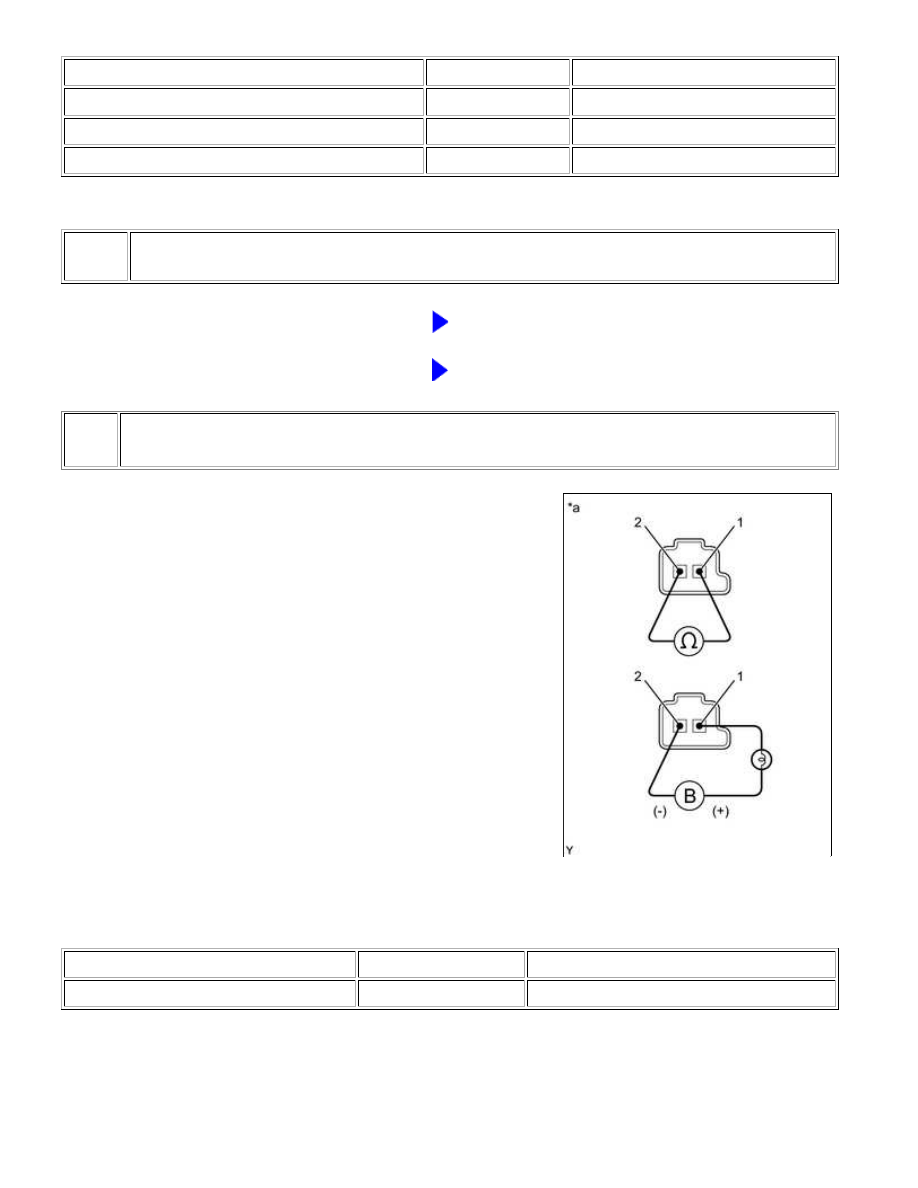

INSPECT SHIFT SOLENOID VALVE SL1

(a) Remove shift solenoid valve SL1.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Apply 12 V battery voltage to the shift solenoid valve and check that the valve moves and makes an

operating noise.

OK:
