Toyota Tundra (2015 year). Manual - part 415

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013C105HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

(a) Remove the drain plug and gasket, and drain the ATF.

(b) Install a new gasket and the drain plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

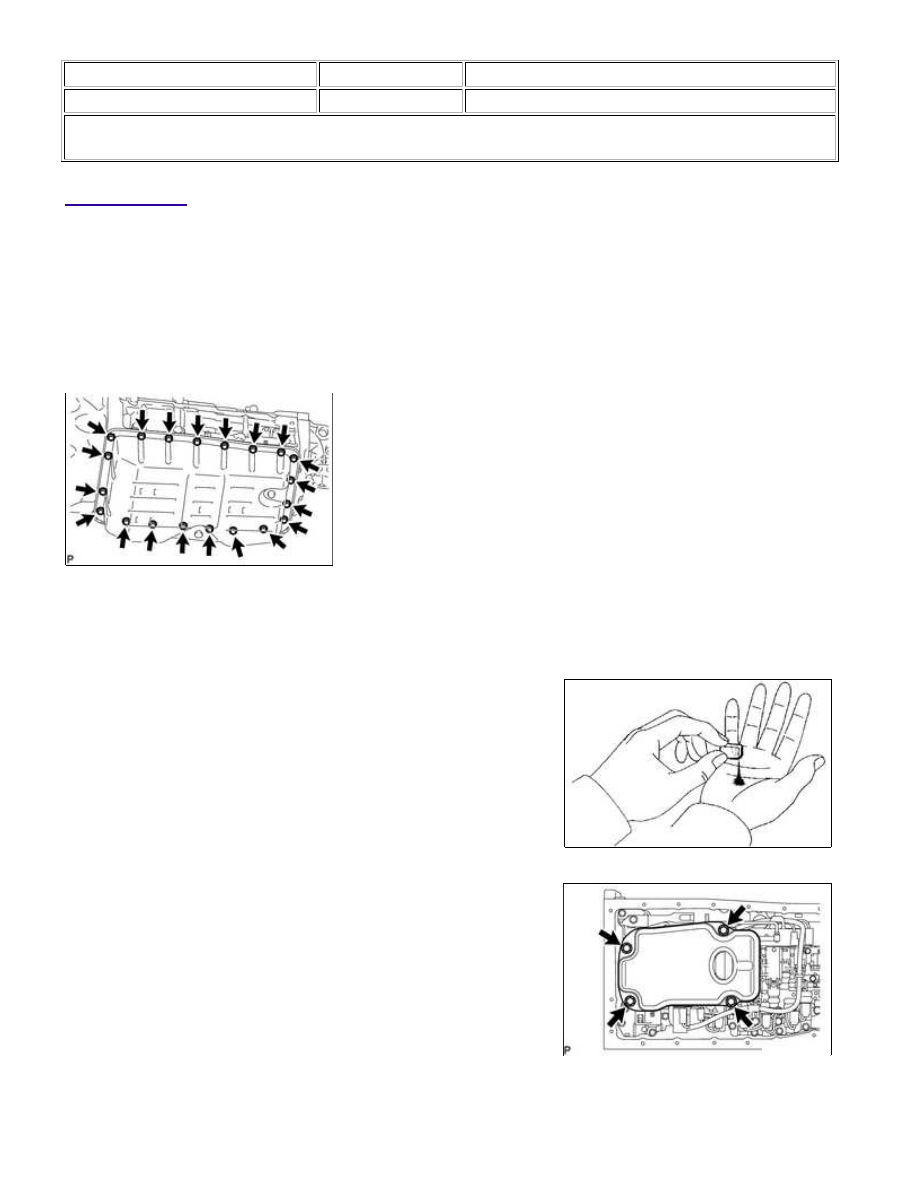

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Remove the 20 bolts, oil pan and gasket from the transmission.

NOTICE:

Some fluid will remain in the oil pan. Remove all the pan bolts, and carefully remove the oil pan assembly.

(b) Examine the particles in the pan.

(1) Remove the 4 magnets and use them to collect steel

particles. Carefully inspect the foreign matter and particles in

Steel (magnetic): bearing, gear and clutch plate wear

Brass (non-magnetic): bush wear

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

(a) Remove the 4 bolts and oil strainer.

NOTICE:

A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

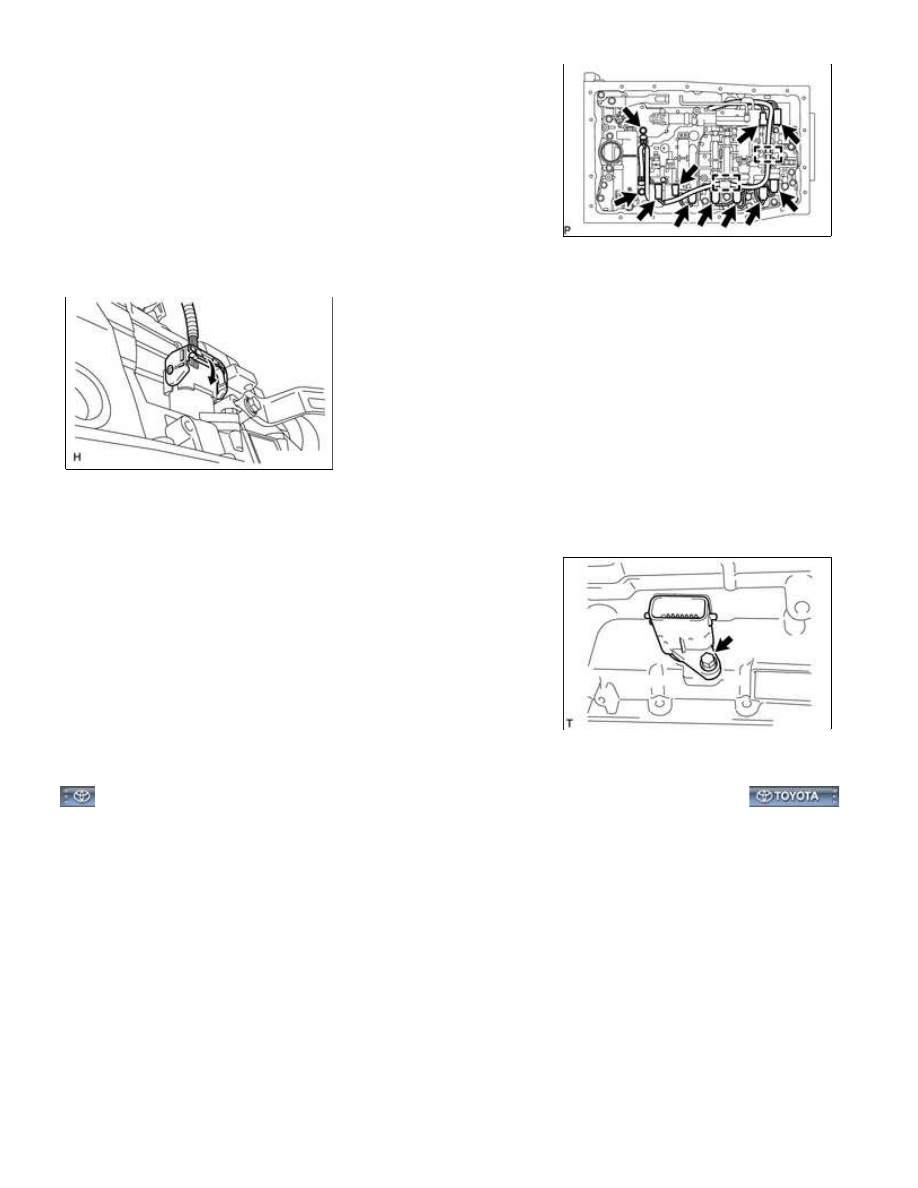

4. DISCONNECT TRANSMISSION WIRE

(a) Remove the 2 bolts and 2 temperature sensor clamps.

(b) Disconnect the 2 ATF temperature sensors.

(c) Disconnect the 9 solenoid valve connectors.

(d) Detach the wire harness from the 2 clamps.

5. REMOVE TRANSMISSION WIRE

(a) Disconnect the wire connector.

(1) Detach the claw, press down the lever, and then disconnect the transmission wire connector.

(b) Remove the bolt and pull out the transmission wire.

(c) Remove the O-ring from the transmission wire connector.

A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013FS04VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

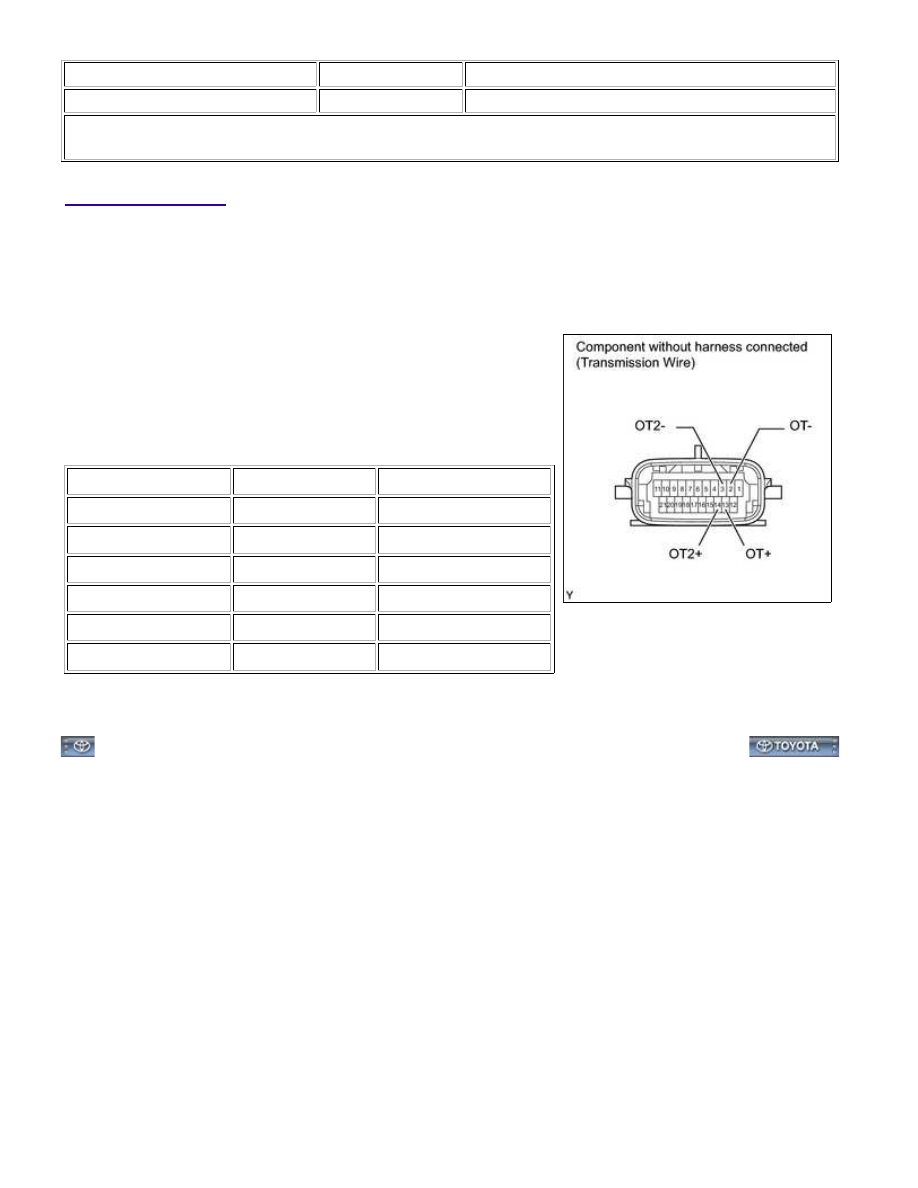

1. INSPECT TRANSMISSION WIRE (ATF TEMPERATURE

SENSOR)

(a) Measure the resistance according to the value(s) in the table

below.

HINT:

Standard Resistance:

TESTER CONNECTION

ATF TEMPERATURE

SPECIFIED CONDITION

2 (OT-) - 13 (OT+)

10°C (50°F)

5 to 8 kΩ

2 (OT-) - 13 (OT+)

25°C (77°F)

2.5 to 4.5 kΩ

2 (OT-) - 13 (OT+)

110°C (230°F)

0.22 to 0.28 kΩ

3 (OT2-) - 14 (OT2+)

10°C (50°F)

5 to 8 kΩ

3 (OT2-) - 14 (OT2+)

25°C (77°F)

2.5 to 4.5 kΩ

3 (OT2-) - 14 (OT2+)

110°C (230°F)

0.22 to 0.28 kΩ

If the result is not as specified, replace the transmission wire.

A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013BZ062X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

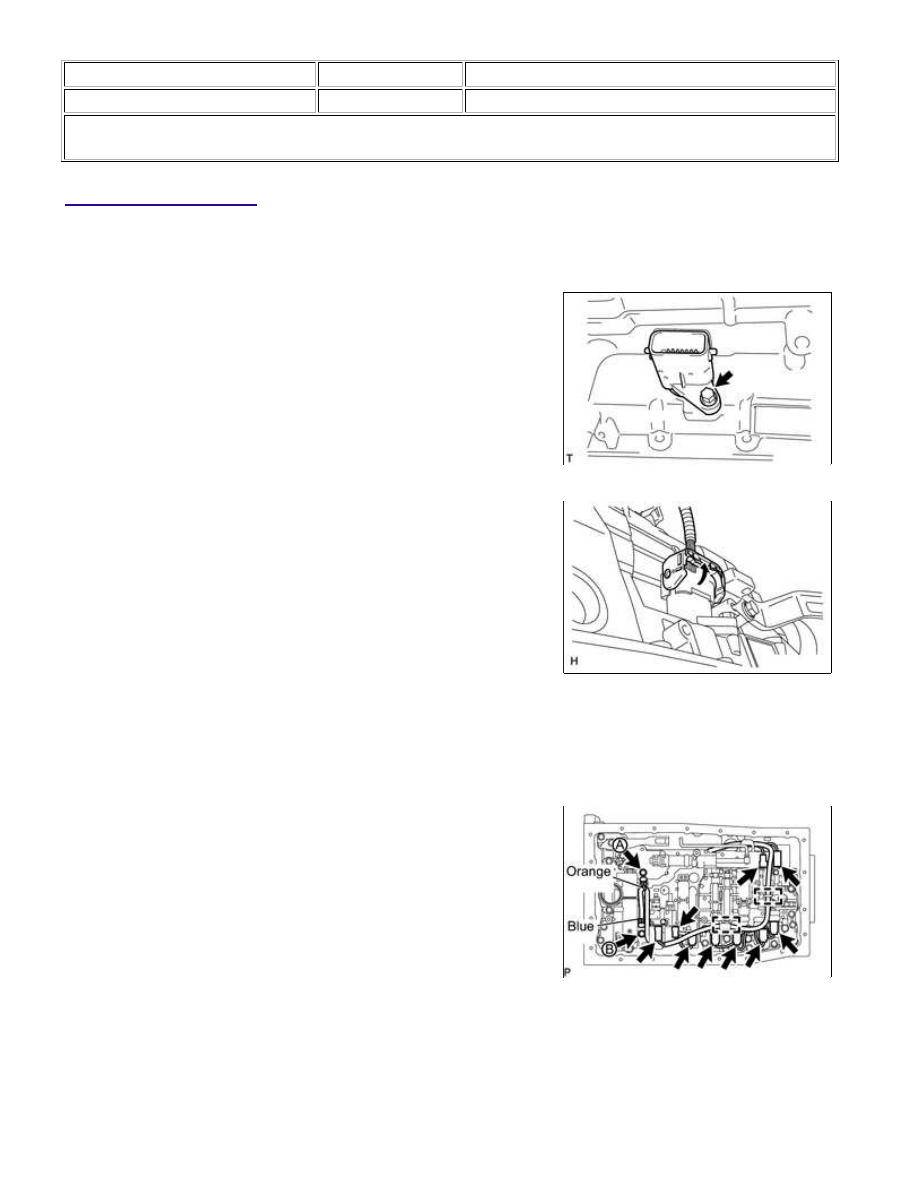

1. INSTALL TRANSMISSION WIRE

(a) Coat a new O-ring with ATF, and install it to the transmission wire connector.

(b) Install the transmission wire with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the transmission wire connector.

HINT:

2. CONNECT TRANSMISSION WIRE

(a) Connect the 9 solenoid valve connectors.

(b) Connect the 2 ATF temperature sensors with the 2 clamps and 2

bolts.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for bolt B -

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.41 in.) for bolt B

(c) Attach the wire harness to the 2 clamps.

A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...
