Toyota Tundra (2015 year). Manual - part 413

(b) for Power Seat Type:

Install the front seat LH



.

(c) for Center Seat:

Install the front seat LH



.

3. ADJUST SHIFT LEVER POSITION

4. INSPECT SHIFT LEVER POSITION

5. INSTALL UPPER STEERING COLUMN COVER

6. INSTALL LOWER STEERING COLUMN COVER

7. INSTALL CENTER LOWER INSTRUMENT COVER

8. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

9. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

10. INSTALL COWL SIDE TRIM BOARD LH

11. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

12. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab)

13. INSTALL STEERING WHEEL ASSEMBLY

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZLL03LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZLM03WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type): REMOVAL;

2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE CONSOLE BOX ASSEMBLY

2. REMOVE TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Move the shift lever to N.

(b) Disconnect the transmission control cable end from the shift lever.

(c) Remove the clip and disconnect the transmission control cable

from the shift lever retainer.

(d) Remove the nut and clip, and disconnect the transmission

control cable from the automatic transmission.

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

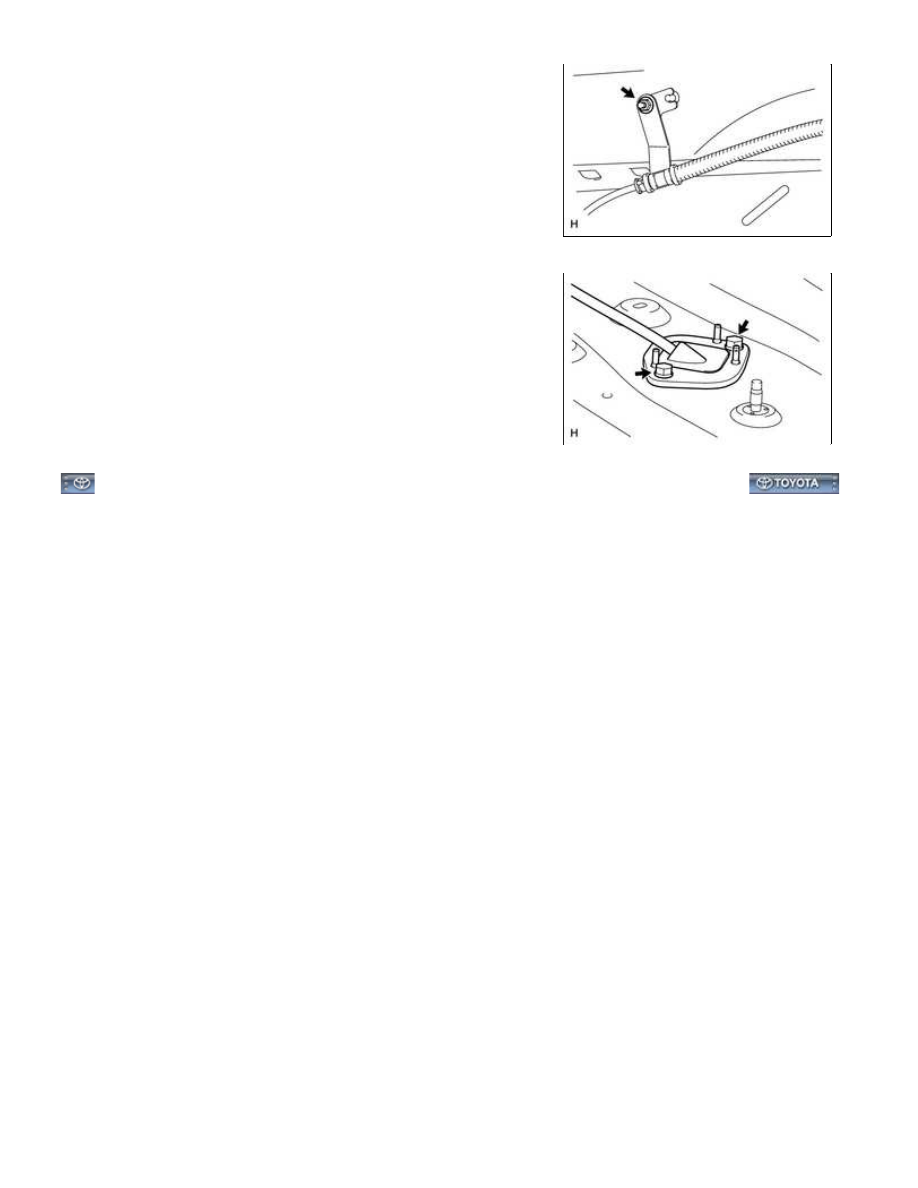

(e) Remove the nut and disconnect the transmission control cable

support.

(f) Remove the 2 bolts and then pull the transmission control cable

into the vehicle to remove it.

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...
