3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

(a) Coat a new O-ring with ATF, and install it to the oil strainer.

(b) Install the oil strainer with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

4. INSTALL AUTOMATIC TRANSMISSION OIL PAN

SUB-ASSEMBLY

NOTICE:

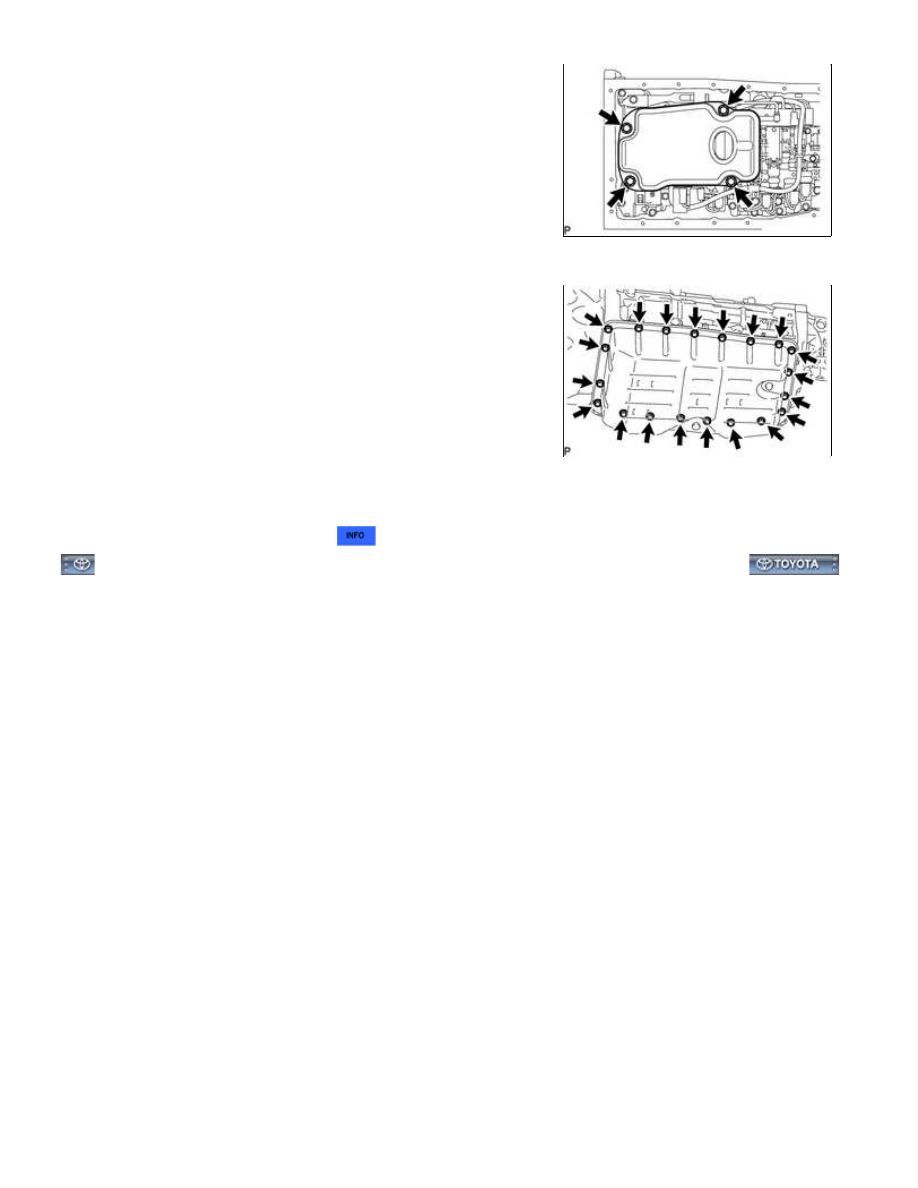

(a) Install a new gasket and the oil pan with the 20 bolts.

Torque:

7.0 N·m {71 kgf·cm, 62in·lbf}

5. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.

A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKZ048X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

COMPONENTS

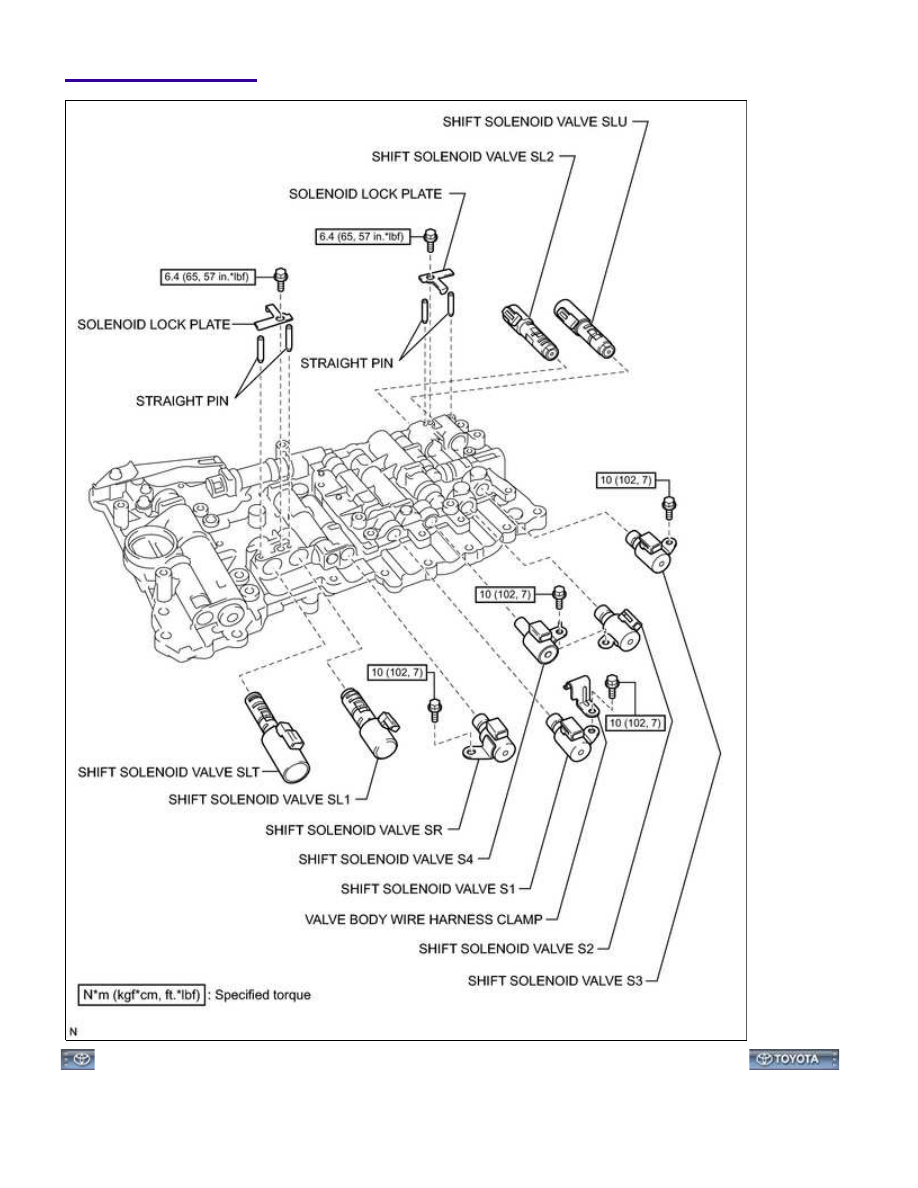

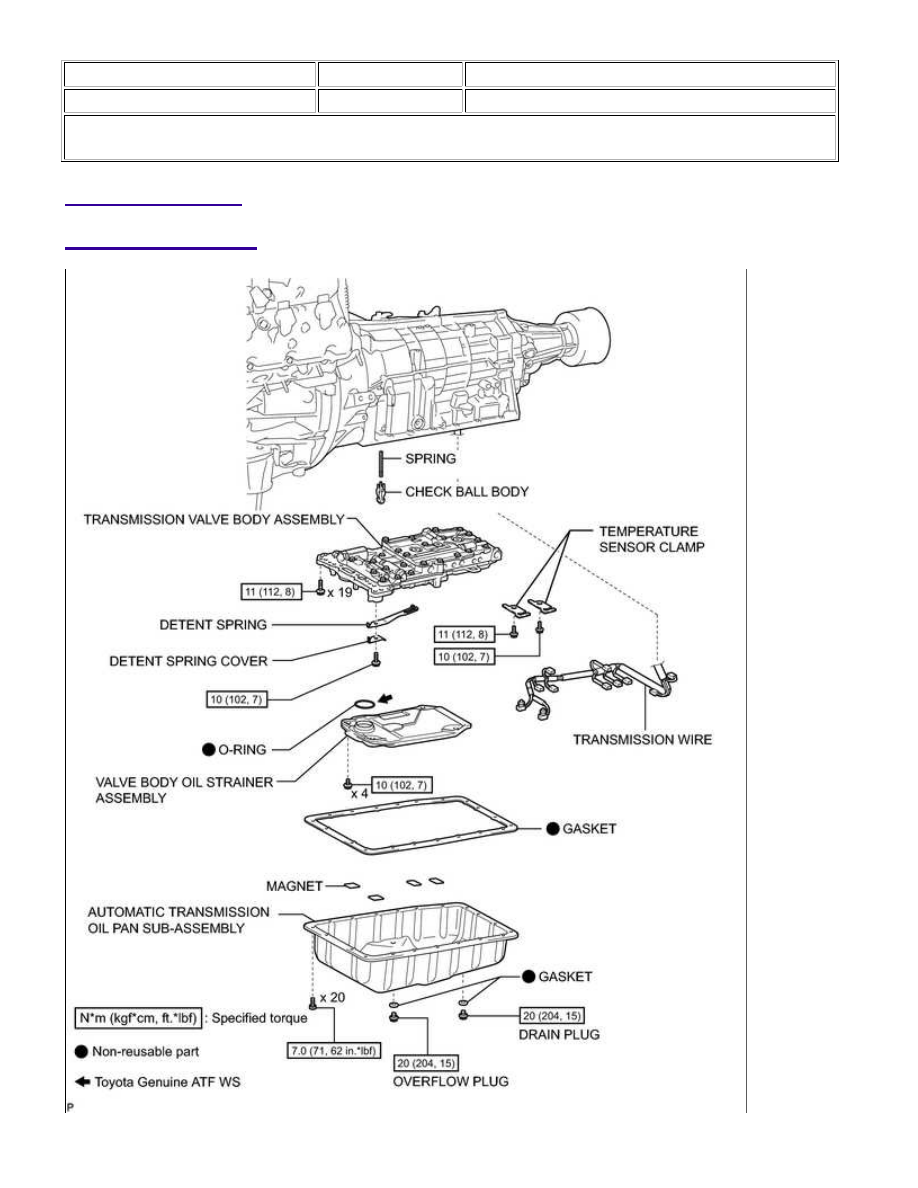

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013CM05JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

4. DISCONNECT TRANSMISSION WIRE

5. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

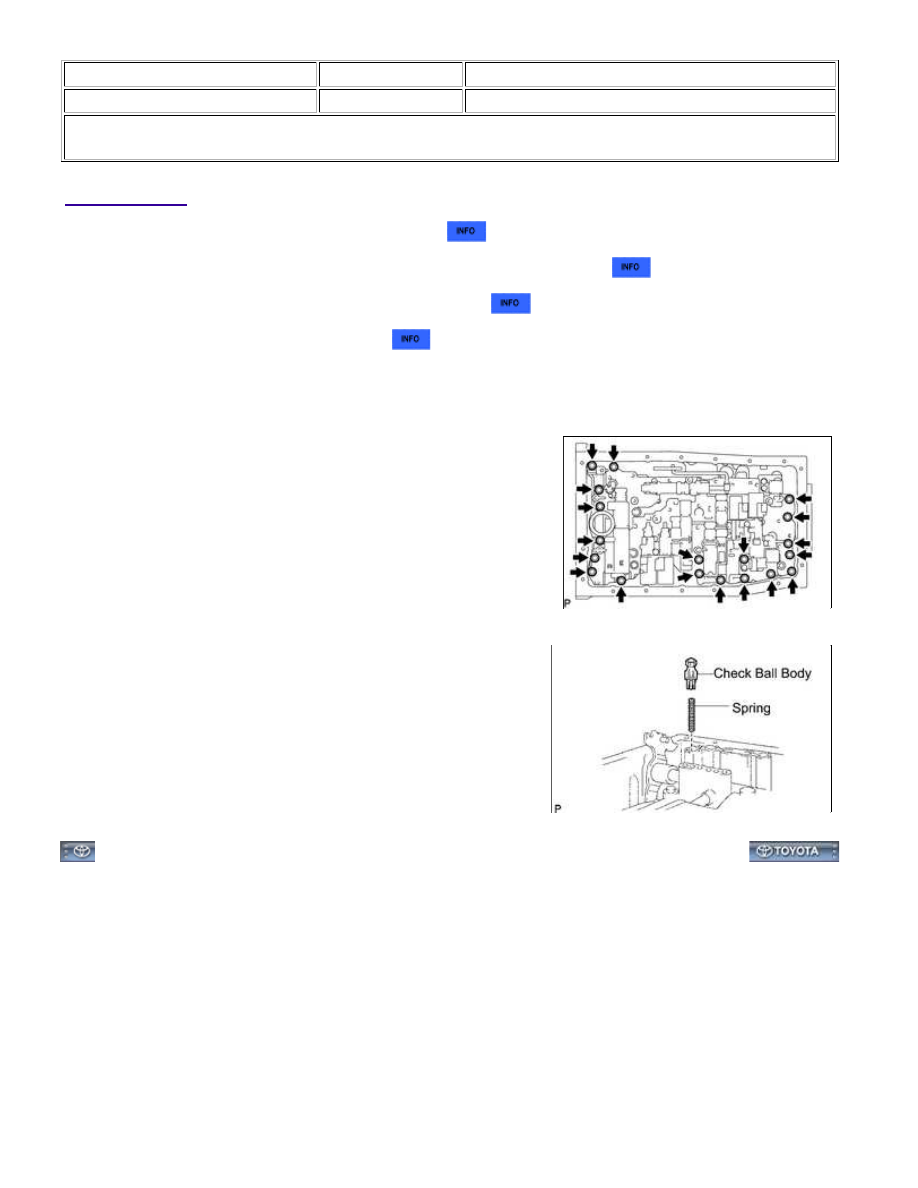

(a) Remove the bolt, detent spring cover and detent spring.

(b) Remove the 19 bolts and valve body.

(c) Remove the check ball body and spring.

NOTICE:

Do not drop the check ball body and spring.

A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...
