Torque:

2.3 N·m {23 kgf·cm, 20in·lbf}

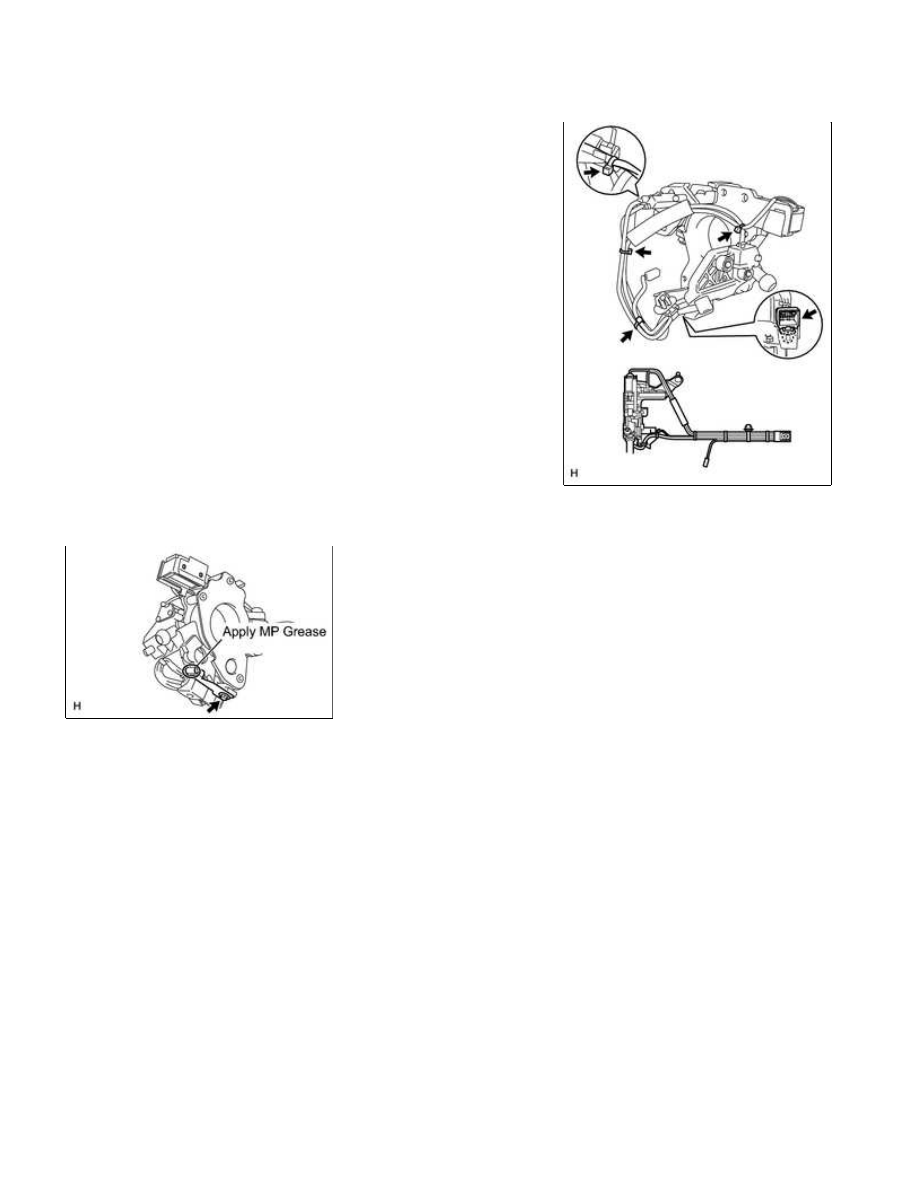

(b) Secure the harness with 4 new wire guides and the wire harness

clamp as shown in the illustration.

8. INSTALL COLUMN SHIFT LEVER COMPRESSION SPRING

(a) Apply MP grease to the spring as shown in the illustration.

(b) Temporarily install the spring to the column shift control shift lever retainer with the bolt.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

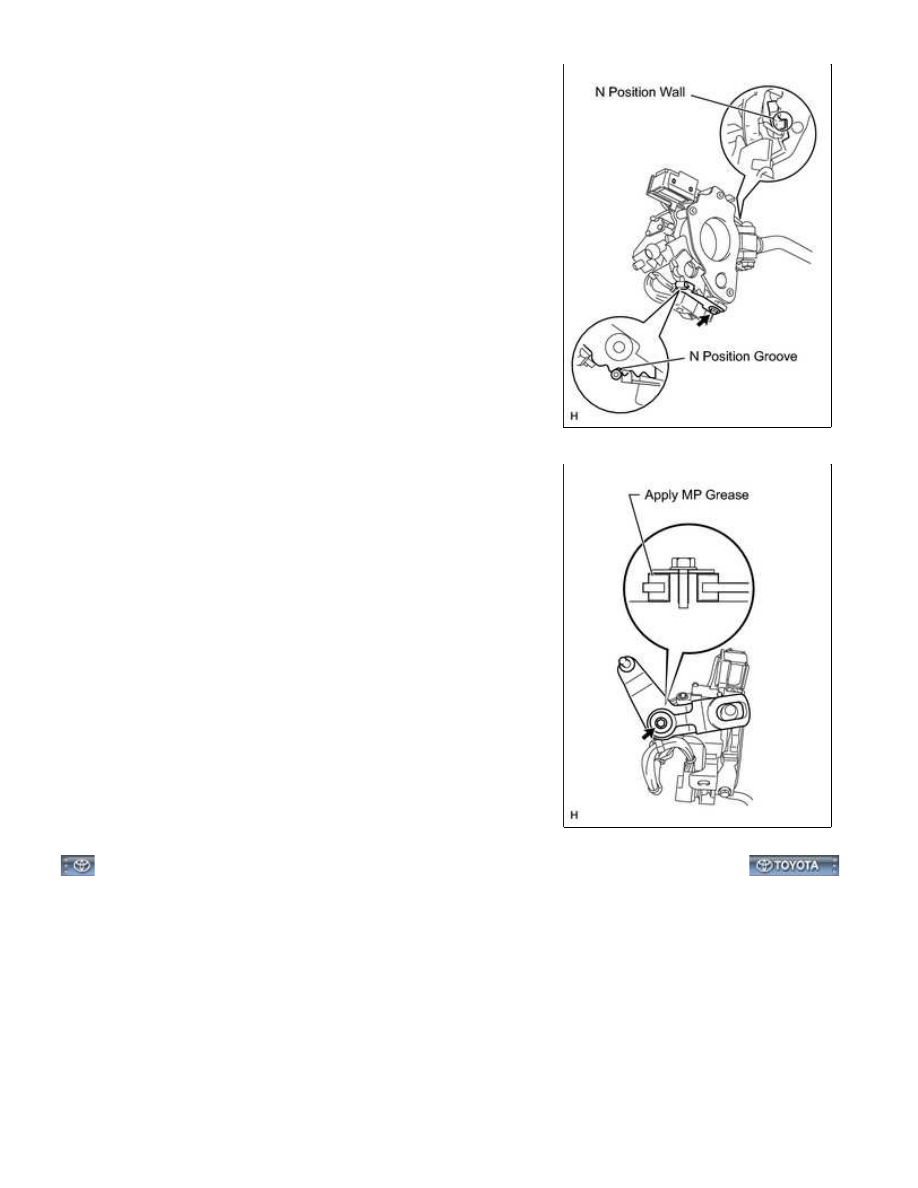

(c) With the shift lever protrusion pushed towards the N position

Torque:

3.8 N·m {38 kgf·cm, 33in·lbf}

9. INSTALL COLUMN SHIFT SHIFTING BELLCRANK

ASSEMBLY

(a) Apply MP grease to the shifting bellcrank as shown in the

illustration.

(b) Install the shifting bellcrank with the bolt.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001M1U01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): INSTALLATION;

2015 MY Tundra [08/2014 -        ]

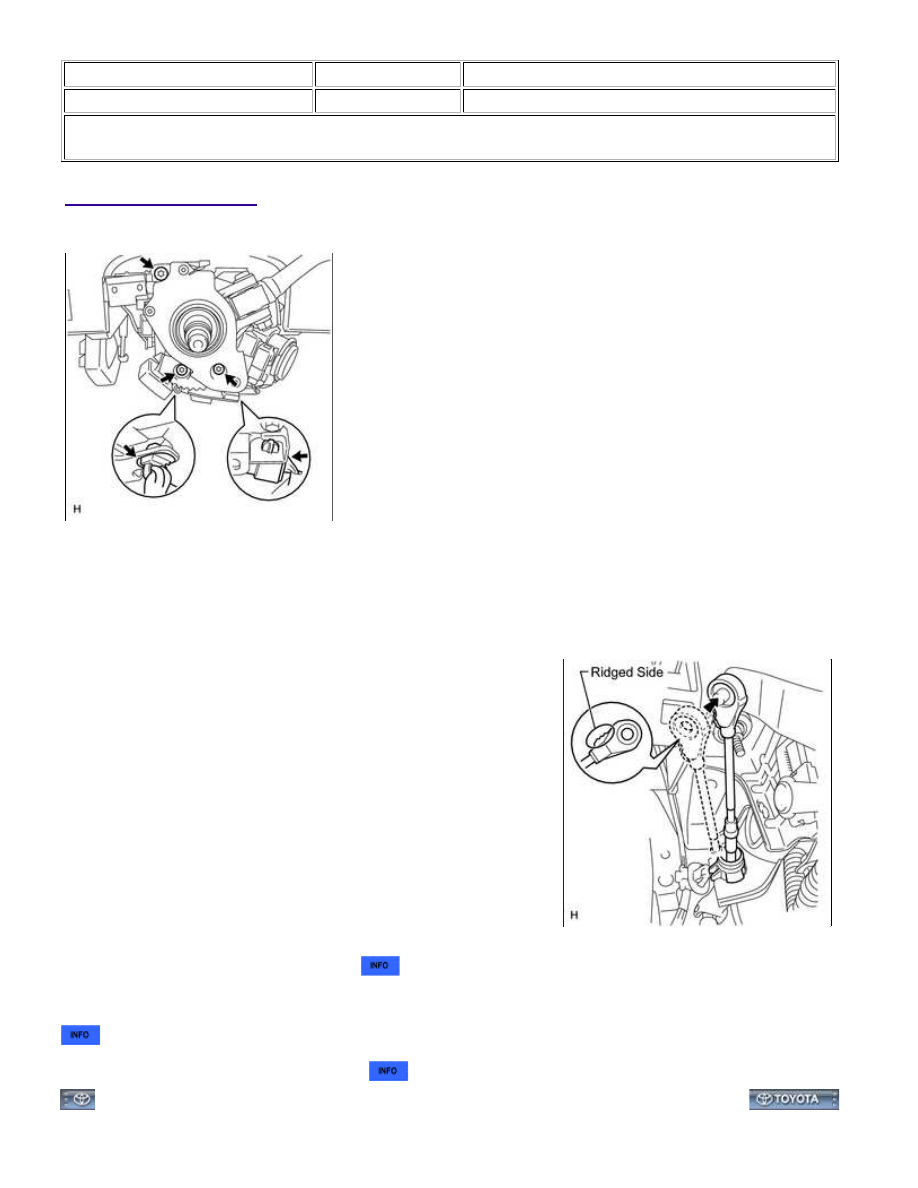

INSTALLATION

1. INSTALL COLUMN SHIFT ASSEMBLY

(a) Using a T30 "TORX" wrench, install the column shift with the 3 bolts.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

(b) Connect the connector and attach the harness clamp.

(c) Connect the column shift transmission control cable end to the

column shift.

NOTICE:

Make sure to connect the cable end so that the inner cable is not

3. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

4. INSPECT SHIFT LEVER POSITION

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YBE03YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Floor Shift Type): COMPONENTS; 2015

MY Tundra [08/2014 -        ]

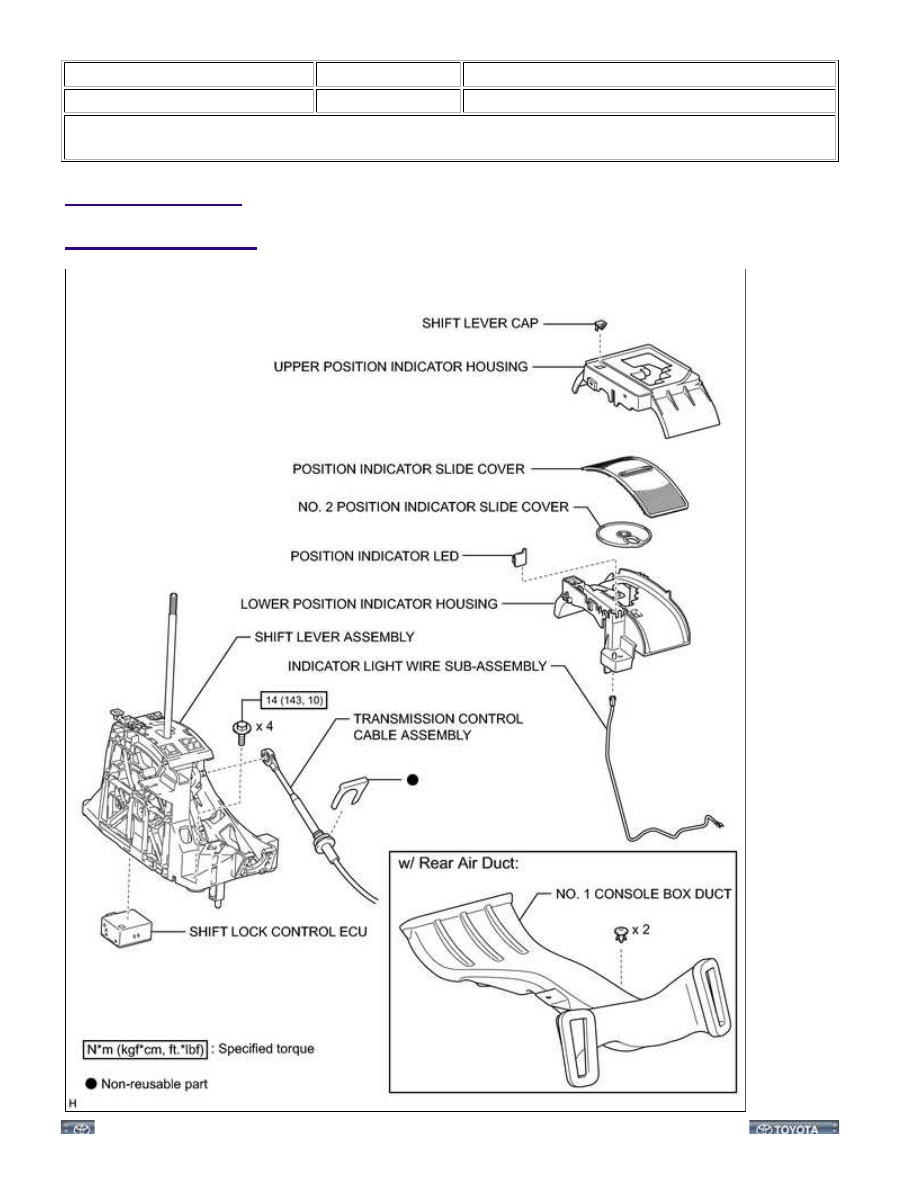

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...
