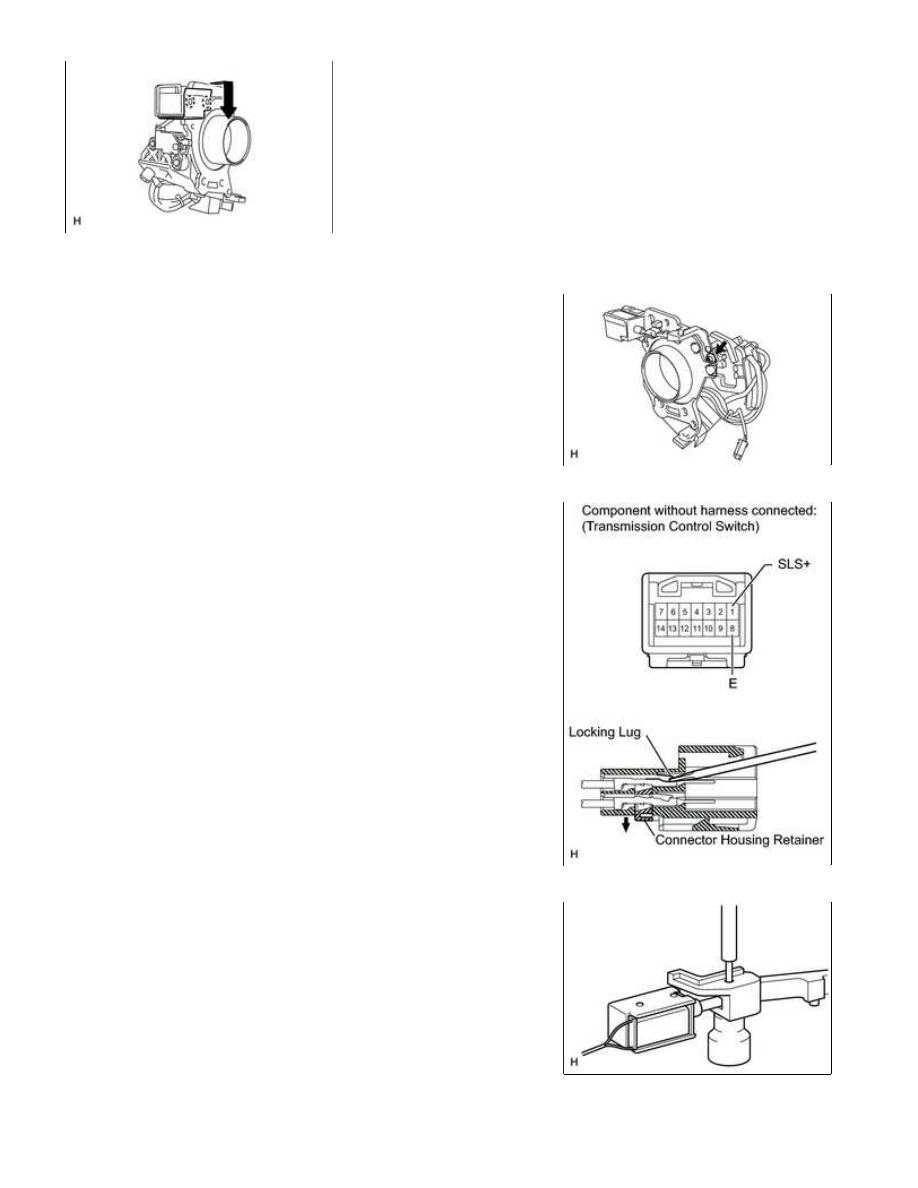

(a) Detach the 2 claws and remove the shift lock solenoid bracket.

(b) Remove the screw, collar, 2 bushes and shift lock solenoid with

No. 1 shift lock plate sub-assembly from the column shift control

shift lever retainer.

(c) Insert a thin-bladed screwdriver, release the locking lug of

terminal 1 (SLS+) and 8 (E), and pull the terminals out from the

rear.

7. DISCONNECT NO. 1 SHIFT LOCK PLATE SUB-ASSEMBLY

(a) Using a pin-punch and hammer, tap out the spring pin and

disconnect the shift lock plate from the shift lock solenoid.

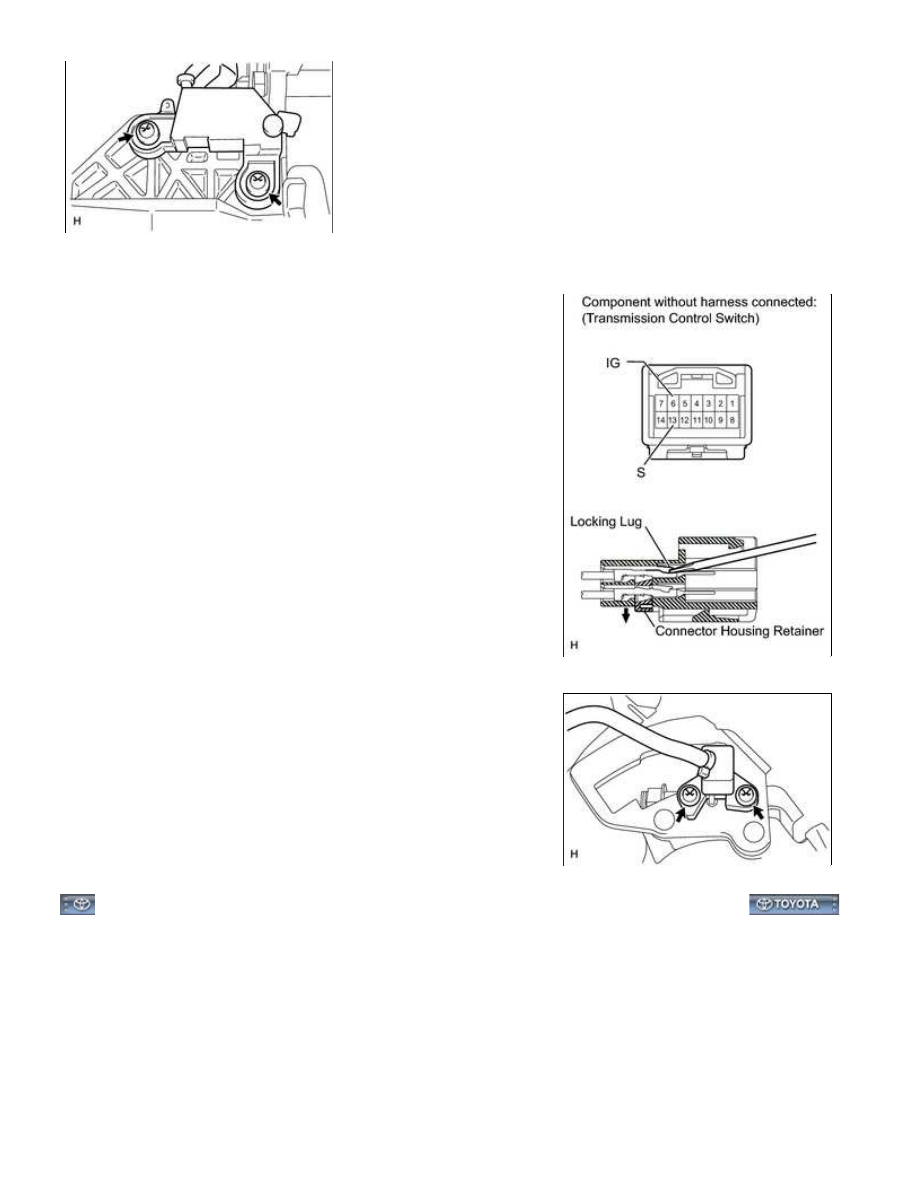

8. REMOVE TRANSMISSION CONTROL SWITCH (S POSITION)

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

(a) Remove the 2 screws and switch from the column shift control shift lever retainer.

(b) Insert a thin-bladed screwdriver, release the locking lug of

terminal 6 (IG) and 13 (S), and pull the terminals out from the

rear.

9. REMOVE TRANSMISSION CONTROL SWITCH (P

POSITION)

(a) Remove the 2 screws and switch from the column shift control

shift lever retainer.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030G501AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

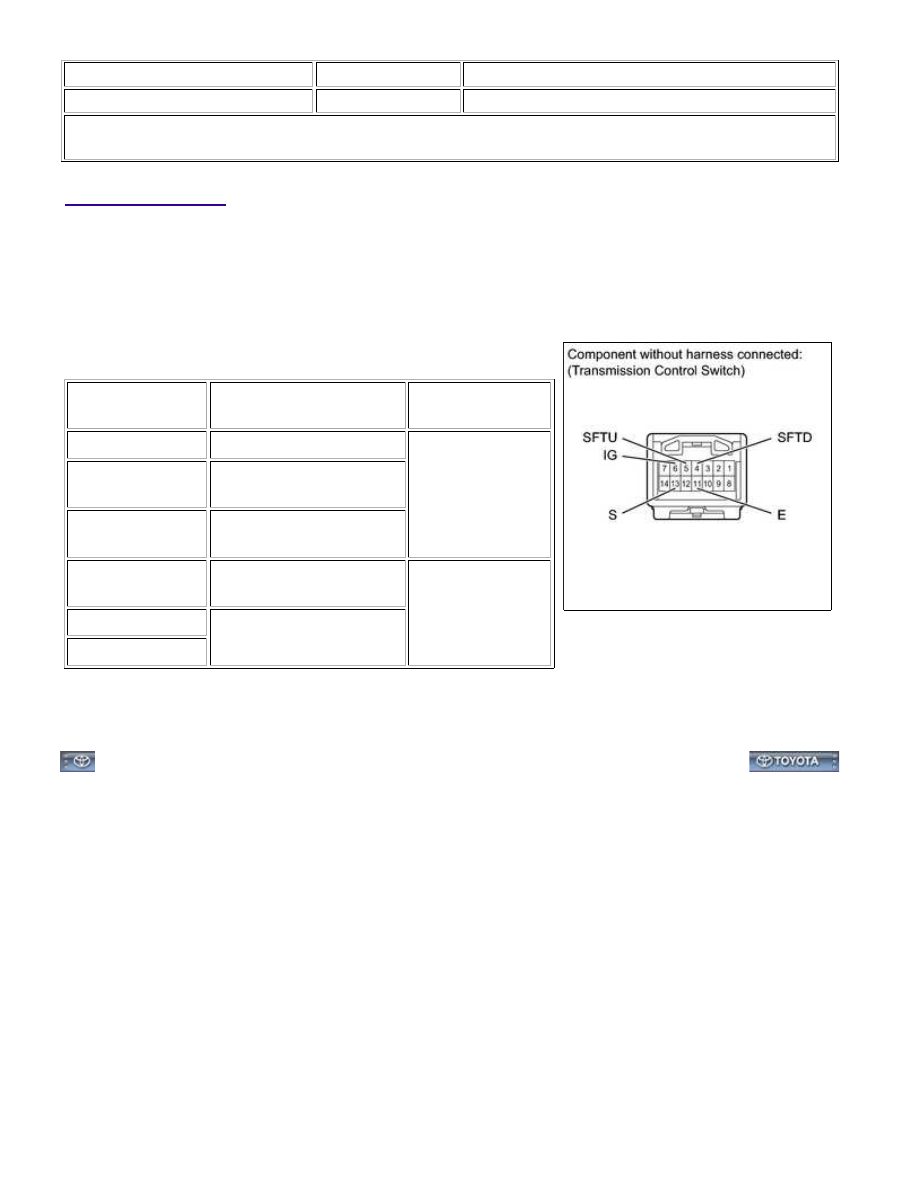

1. INSPECT COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

(a) Disconnect the transmission control switch connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever in S, "+" or "-"

Below 1 Ω

5 (SFTU) - 11 (E)

Shift lever held in "+"

(Up-shift)

4 (SFTD) - 11 (E)

Shift lever held in "-"

(Down-shift)

6 (IG) - 13 (S)

Shift lever not in S, "+" or

"-"

10 kΩ or higher

5 (SFTU) - 11 (E)

Shift lever in S

4 (SFTD) - 11 (E)

If the result is not as specified, replace the column shift shift

lever sub-assembly.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002IKO01EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): ADJUSTMENT;

2015 MY Tundra [08/2014 -        ]

ADJUSTMENT

1. INSPECT SHIFT LEVER POSITION

(a) When moving the shift lever from N to other positions, check that the lever can be moved smoothly and

accurately to each position and that the position indicator comes on in accordance with the shift lever

position.

If the indicator and shift lever position do not match, carry out the following adjustment procedures.

2. ADJUST SHIFT LEVER POSITION

(a) Move the shift lever to N.

(b) Fold back the transmission control cable adjust case cover. Then

while sliding the slider toward the cable end side, press out the

lock piece from the back side to release the lock.

set the lock.

NOTICE:

(e) Inspect the shift lever operation after the adjustment.
