Toyota Tundra (2015 year). Manual - part 398

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030G501AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

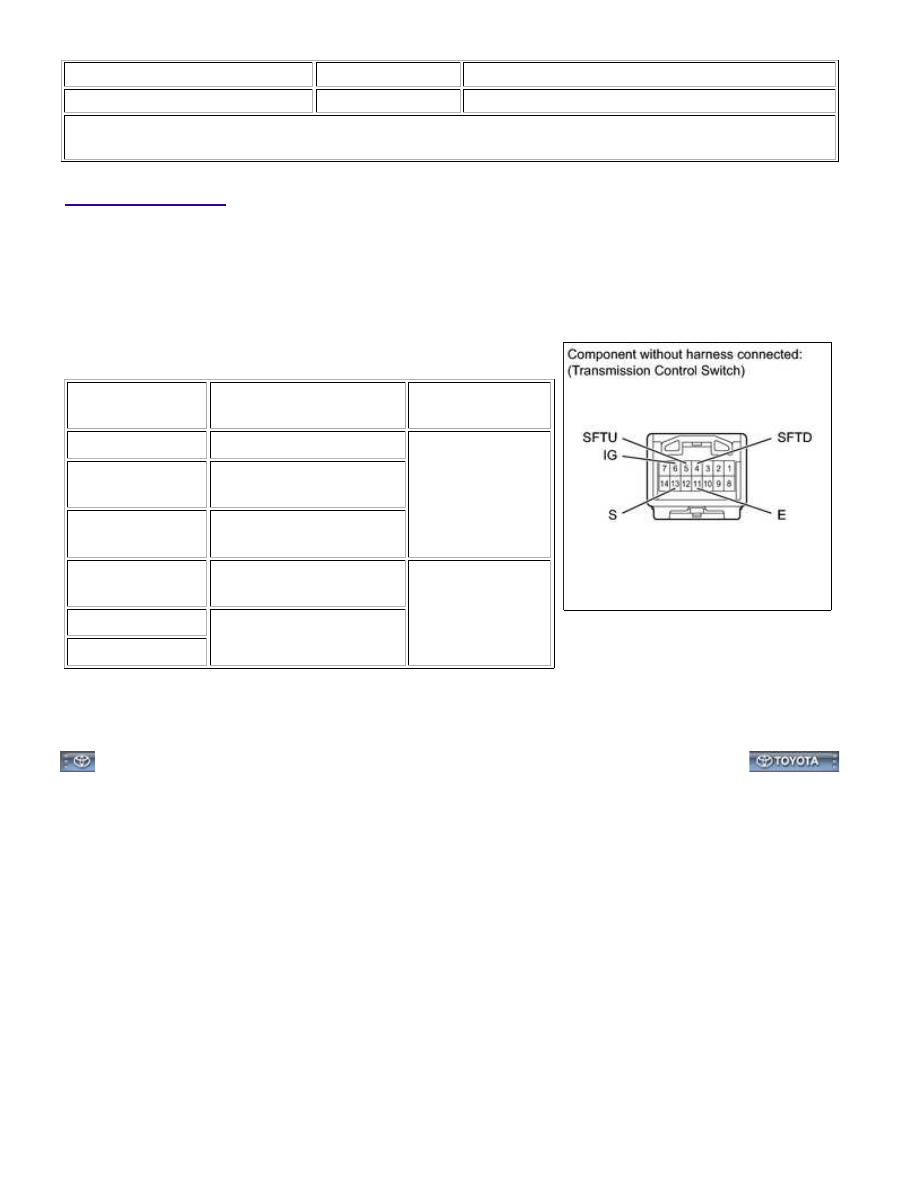

1. INSPECT COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

(a) Disconnect the transmission control switch connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever in S, "+" or "-"

Below 1 Ω

5 (SFTU) - 11 (E)

Shift lever held in "+"

(Up-shift)

4 (SFTD) - 11 (E)

Shift lever held in "-"

(Down-shift)

6 (IG) - 13 (S)

Shift lever not in S, "+" or

"-"

10 kΩ or higher

5 (SFTU) - 11 (E)

Shift lever in S

4 (SFTD) - 11 (E)

If the result is not as specified, replace the column shift shift

lever sub-assembly.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002IKO01EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): ADJUSTMENT;

2015 MY Tundra [08/2014 -        ]

ADJUSTMENT

1. INSPECT SHIFT LEVER POSITION

(a) When moving the shift lever from N to other positions, check that the lever can be moved smoothly and

accurately to each position and that the position indicator comes on in accordance with the shift lever

position.

If the indicator and shift lever position do not match, carry out the following adjustment procedures.

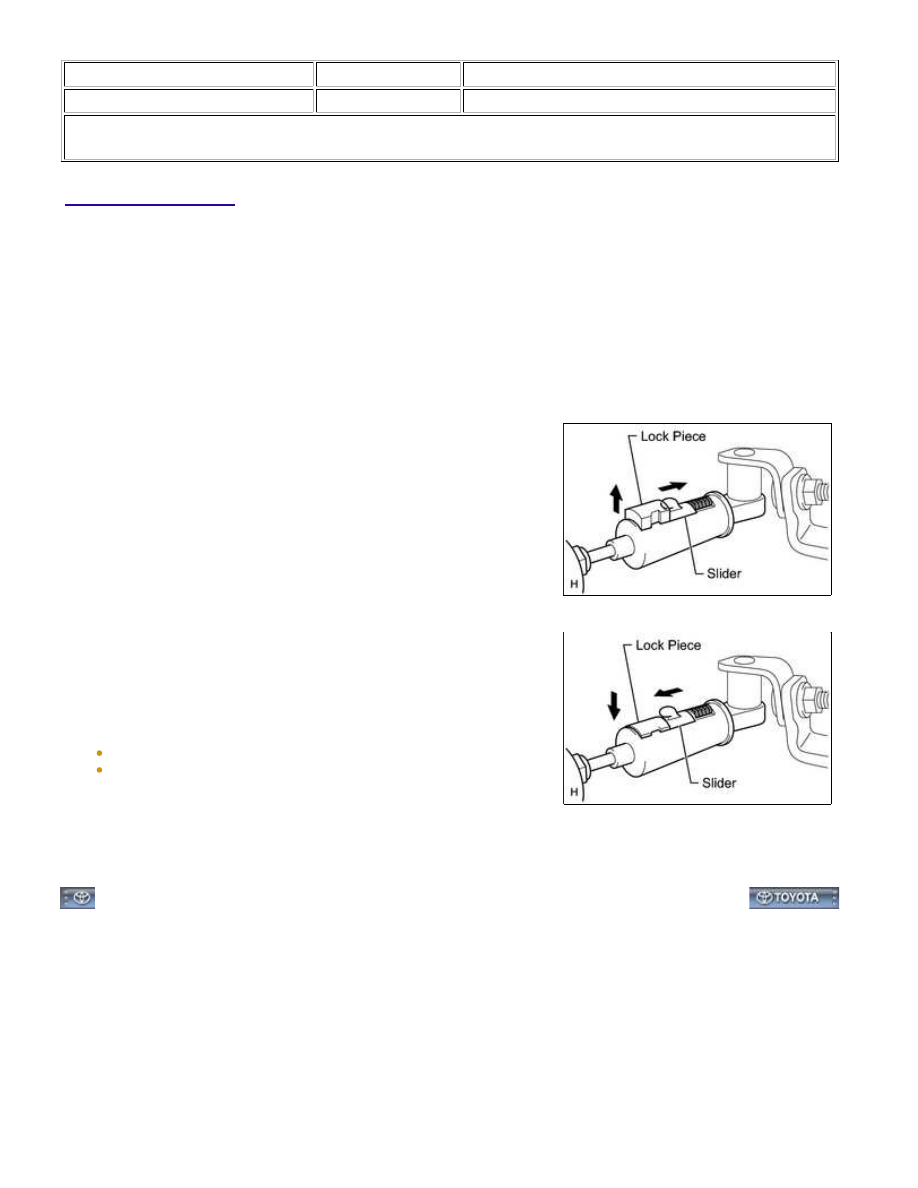

2. ADJUST SHIFT LEVER POSITION

(a) Move the shift lever to N.

(b) Fold back the transmission control cable adjust case cover. Then

while sliding the slider toward the cable end side, press out the

lock piece from the back side to release the lock.

set the lock.

NOTICE:

(e) Inspect the shift lever operation after the adjustment.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YBB01BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): REASSEMBLY;

2015 MY Tundra [08/2014 -        ]

REASSEMBLY

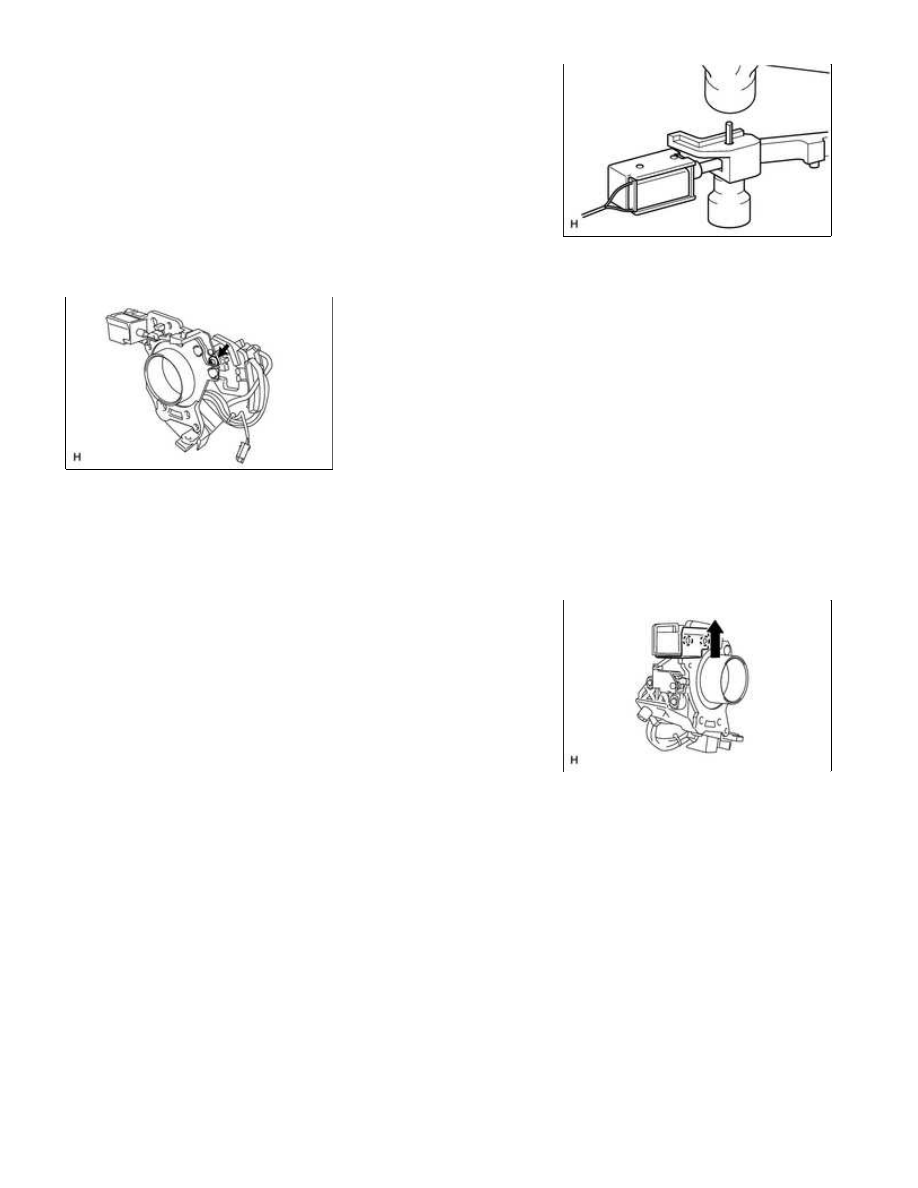

1. INSTALL TRANSMISSION CONTROL SWITCH (P

POSITION)

(a) Install the switch to the column shift control shift lever retainer

with the 2 screws.

2. INSTALL TRANSMISSION CONTROL SWITCH (S POSITION)

(a) Apply MP grease to the switch as shown in the illustration.

(b) Install the switch to the column shift control shift lever retainer with the 2 screws.

(c) Securely connect the 2 wire terminals to terminal 6 and 13 of

the transmission control switch connector.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

3. CONNECT NO. 1 SHIFT LOCK PLATE SUB-ASSEMBLY

(a) Using a hammer, tap in the spring pin to connect the shift lock

plate and shift lock solenoid.

4. INSTALL SHIFT LOCK SOLENOID

(a) Install the shift lock solenoid with No. 1 shift lock plate sub-assembly, 2 bushes and collar to the column

shift control shift lever retainer with the screw.

Torque:

1.2 N·m {12 kgf·cm, 11in·lbf}

(b) Attach the 2 claws to install the shift lock solenoid bracket.
