5. INSTALL COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

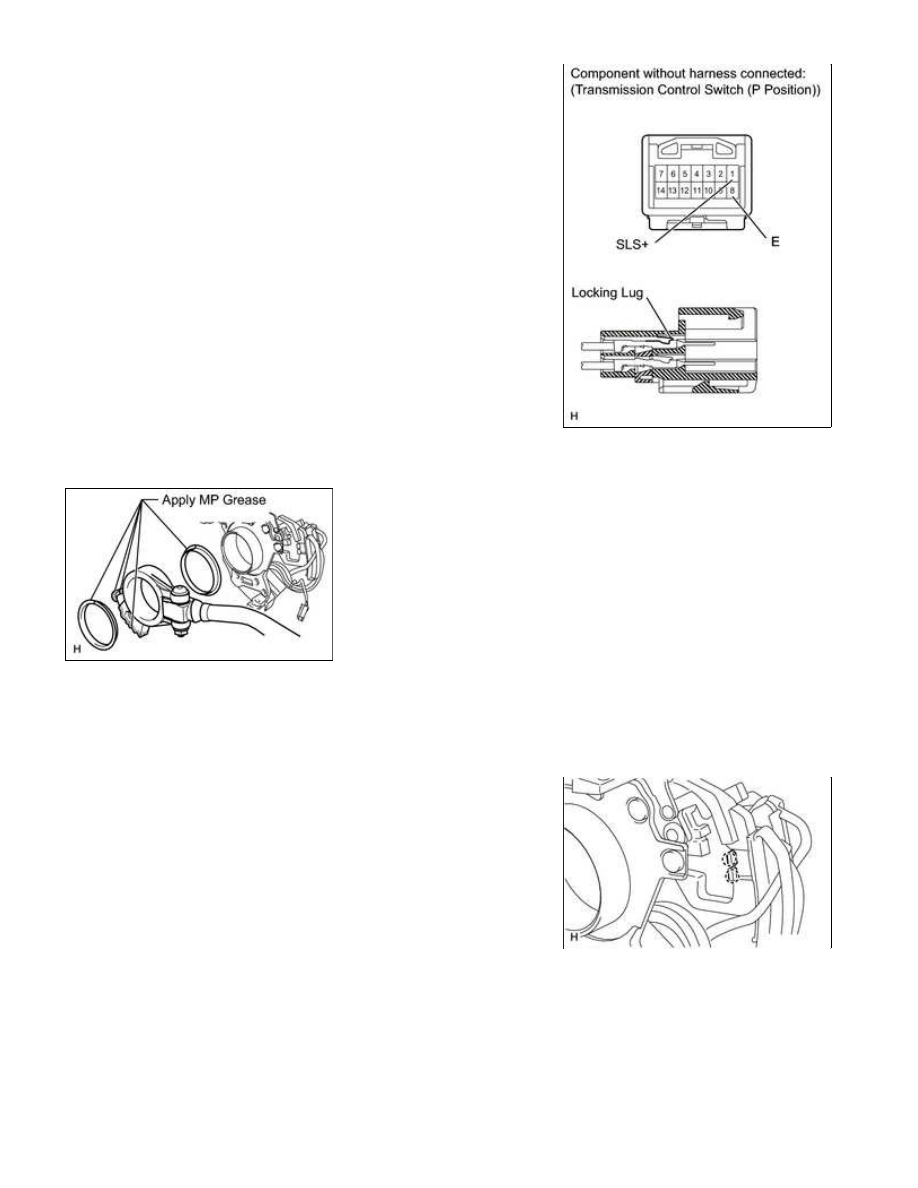

(a) Apply MP grease to the 2 lever selecting bushes as shown in the illustration.

(b) Install the 2 lever selecting bushes and shift lever to the column shift control shift lever retainer.

shift lever retainer.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

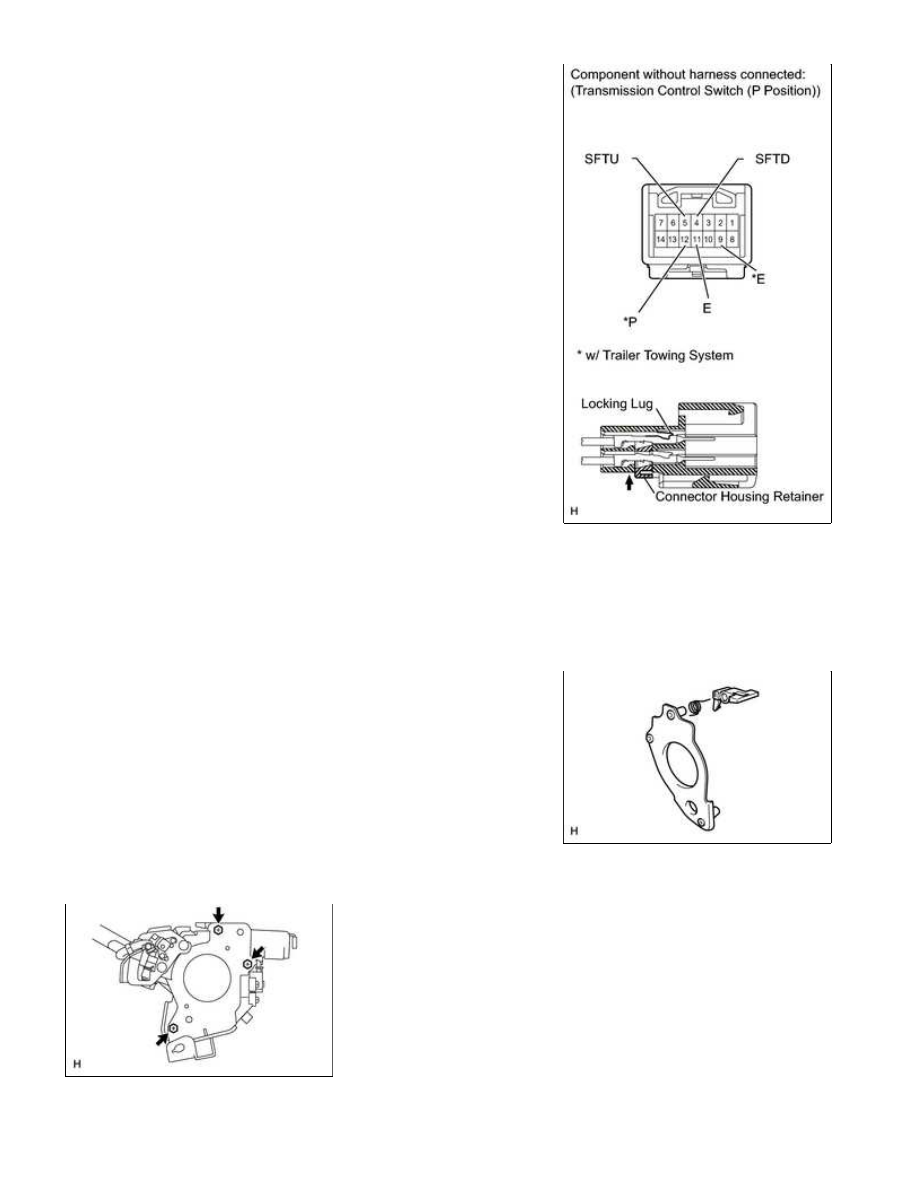

(e) w/o Trailer Towing System:

Securely connect the 3 wire terminals to terminal 4 (SFTD), 5

(f) w/ Trailer Towing System:

(a) Install the spring and shift lock release link to the shift lever

plate.

7. INSTALL SHIFT LEVER PLATE SUB-ASSEMBLY

(a) Install the shift lever plate to the column shift control shift lever retainer with the 3 bolts.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Torque:

2.3 N·m {23 kgf·cm, 20in·lbf}

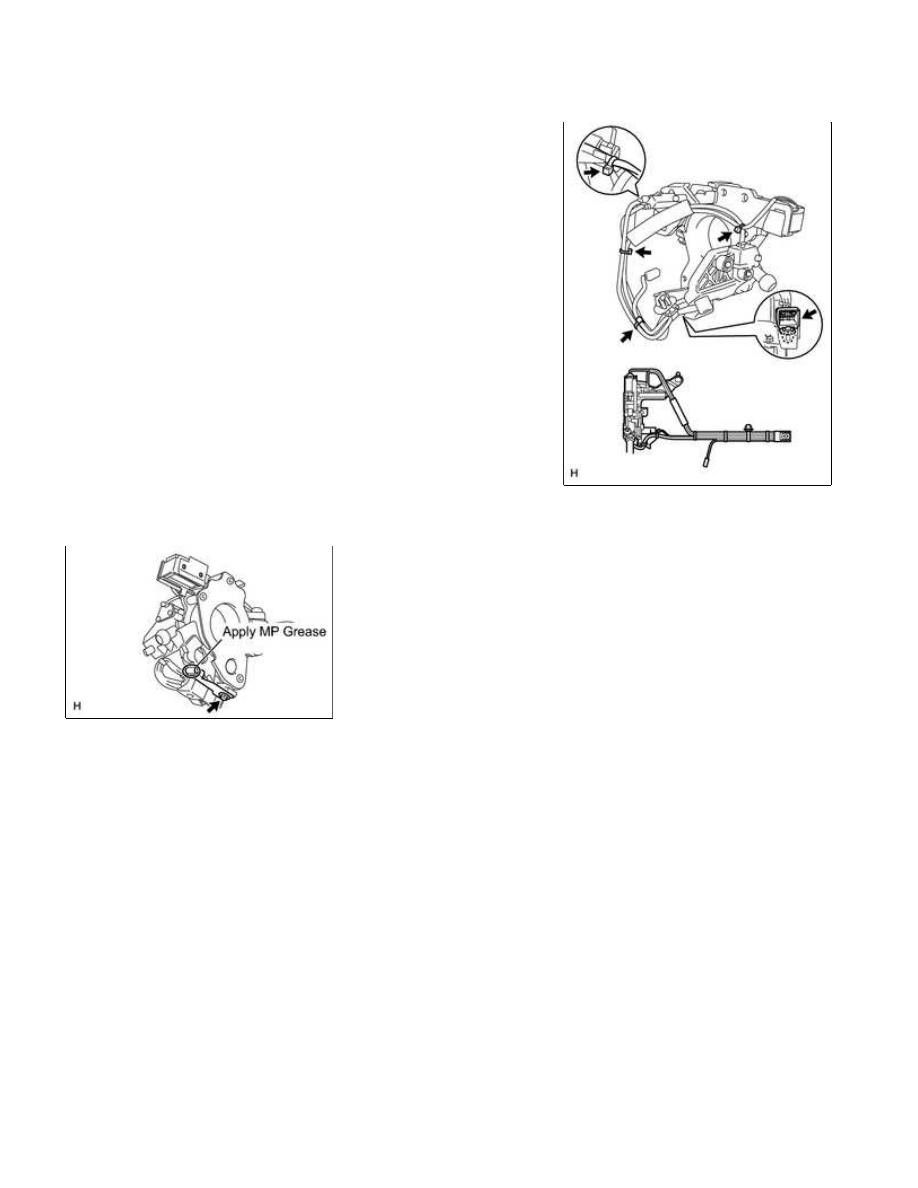

(b) Secure the harness with 4 new wire guides and the wire harness

clamp as shown in the illustration.

8. INSTALL COLUMN SHIFT LEVER COMPRESSION SPRING

(a) Apply MP grease to the spring as shown in the illustration.

(b) Temporarily install the spring to the column shift control shift lever retainer with the bolt.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

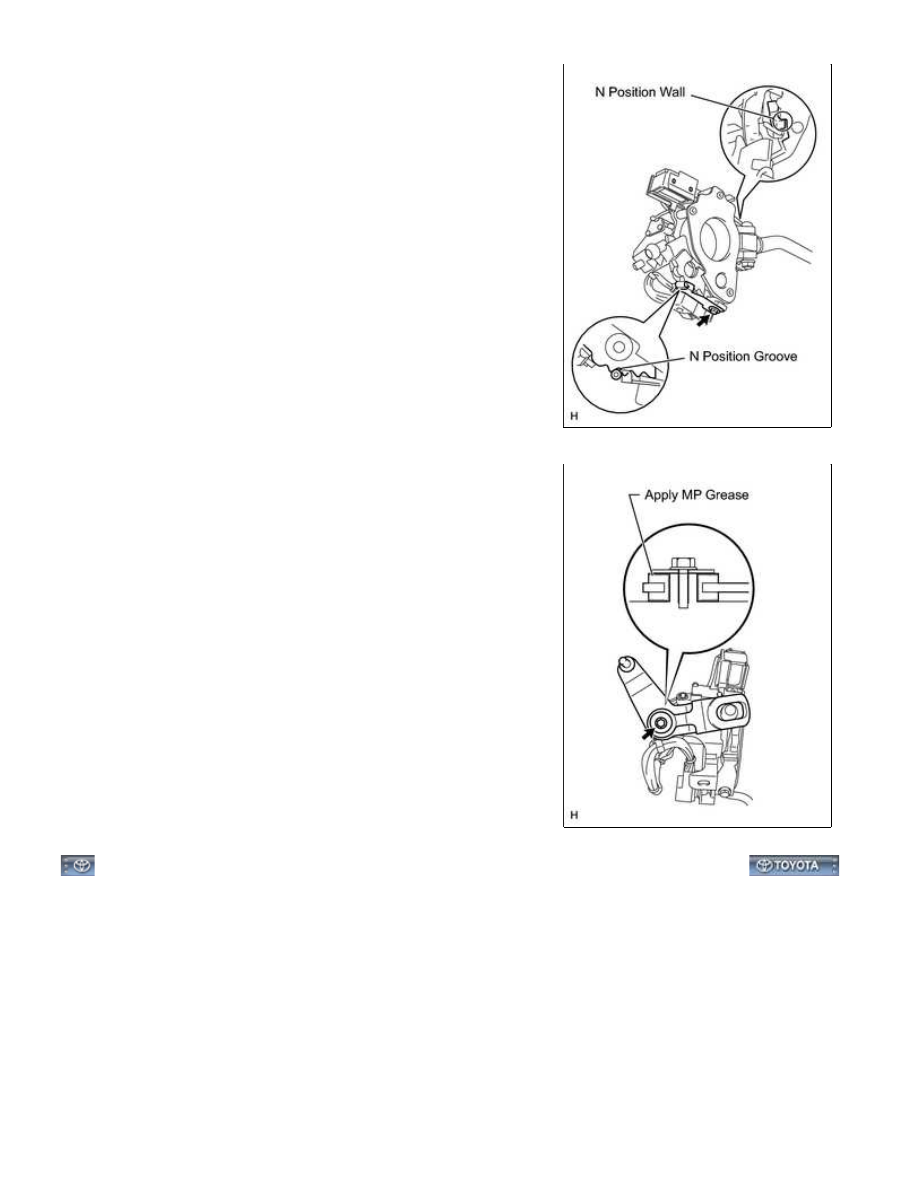

(c) With the shift lever protrusion pushed towards the N position

Torque:

3.8 N·m {38 kgf·cm, 33in·lbf}

9. INSTALL COLUMN SHIFT SHIFTING BELLCRANK

ASSEMBLY

(a) Apply MP grease to the shifting bellcrank as shown in the

illustration.

(b) Install the shifting bellcrank with the bolt.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...
