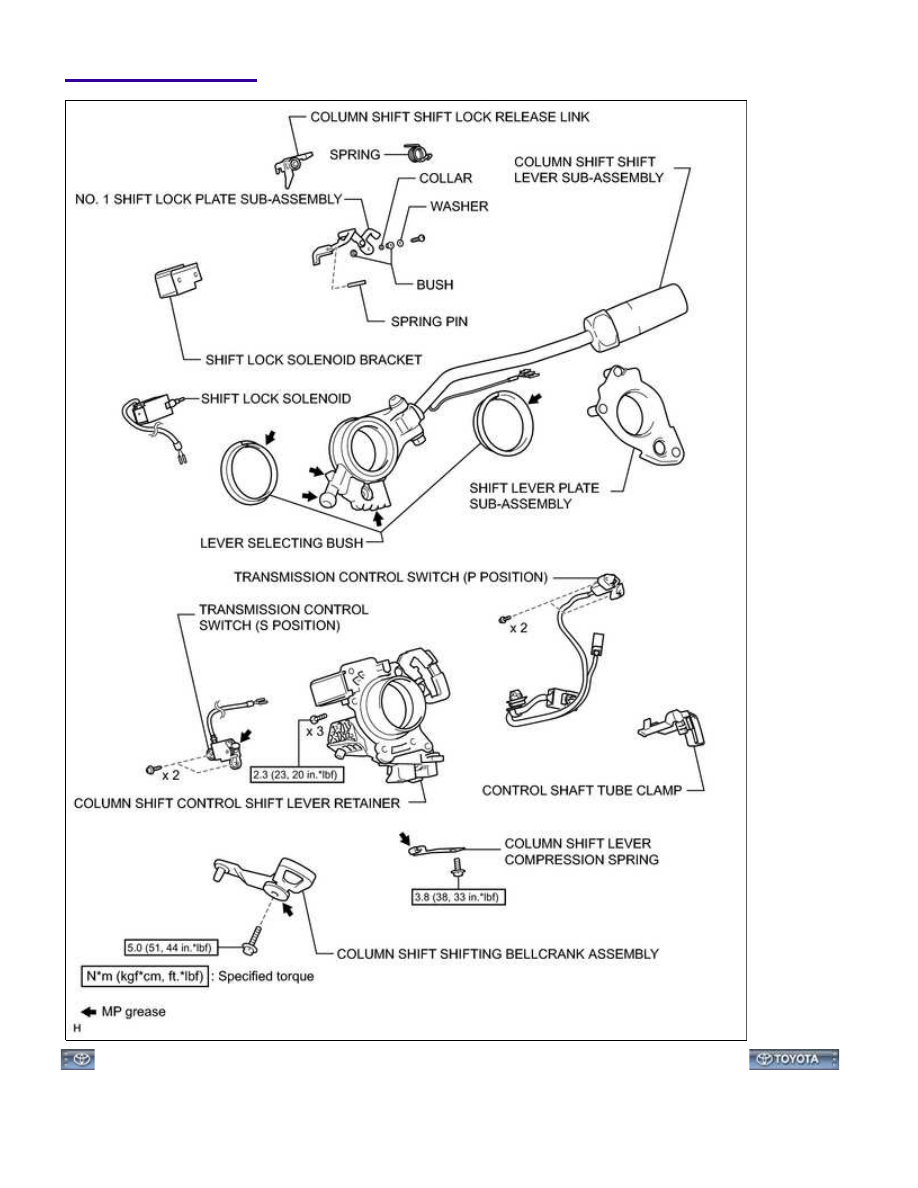

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M9A07NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): ON-VEHICLE

INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT SHIFT LEVER POSITION

(a) When moving the shift lever from P to R with the ignition switch ON and the brake pedal depressed, make

sure that it moves smoothly and correctly into position.

(b) Start the engine and make sure that the vehicle moves forward after moving the shift lever from N to D

and moves in reverse after moving the shift lever to R.

If the operation cannot be performed as specified, inspect the park/neutral position switch assembly and

check the shift lever assembly installation condition.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001M1W01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): REMOVAL; 2015

MY Tundra [08/2014 -        ]

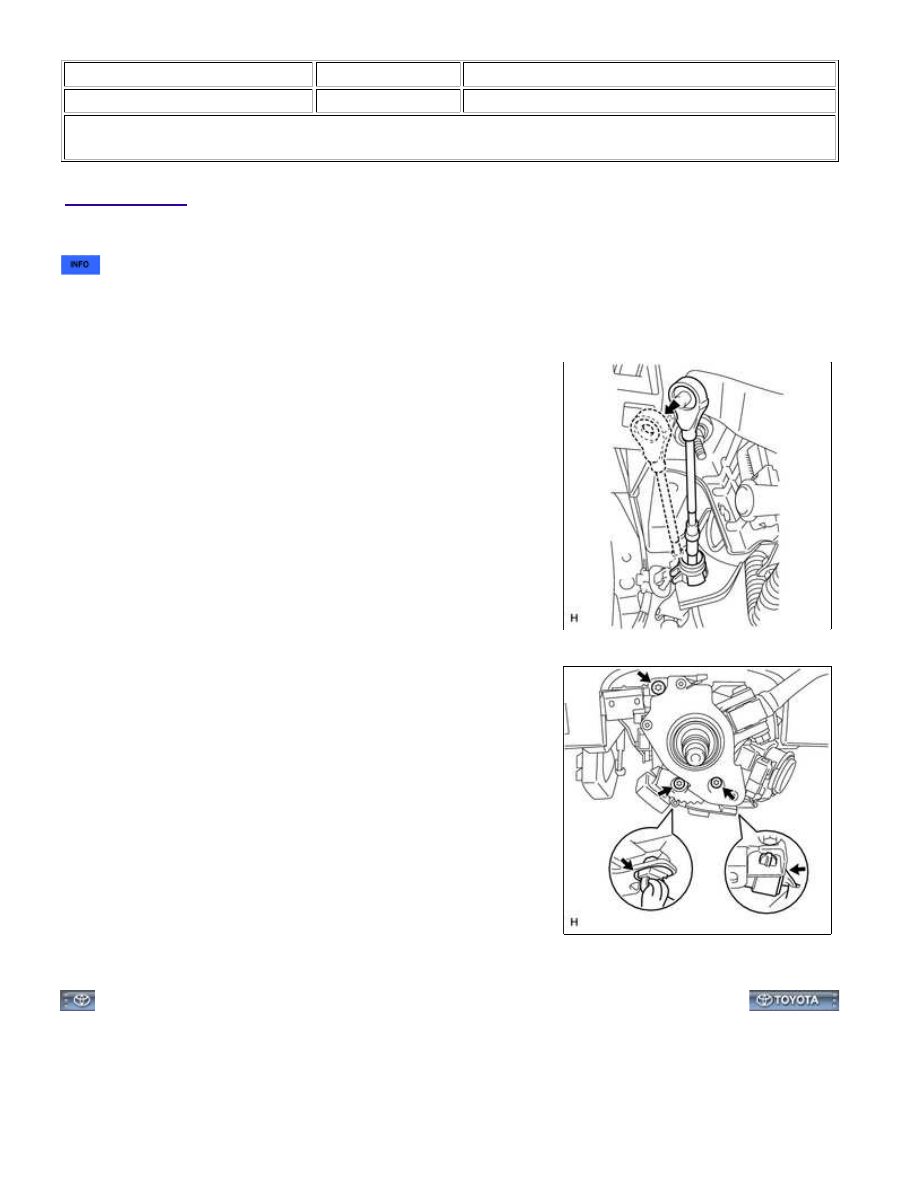

REMOVAL

1. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

2. REMOVE COLUMN SHIFT ASSEMBLY

(a) Move the shift lever to N.

(b) Disconnect the column shift transmission control cable end from

the column shift.

(c) Disconnect the connector and detach the harness clamp.

(d) Using a T30 "TORX" wrench, remove the 3 bolts and column shift.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YBA01BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): DISASSEMBLY;

2015 MY Tundra [08/2014 -        ]

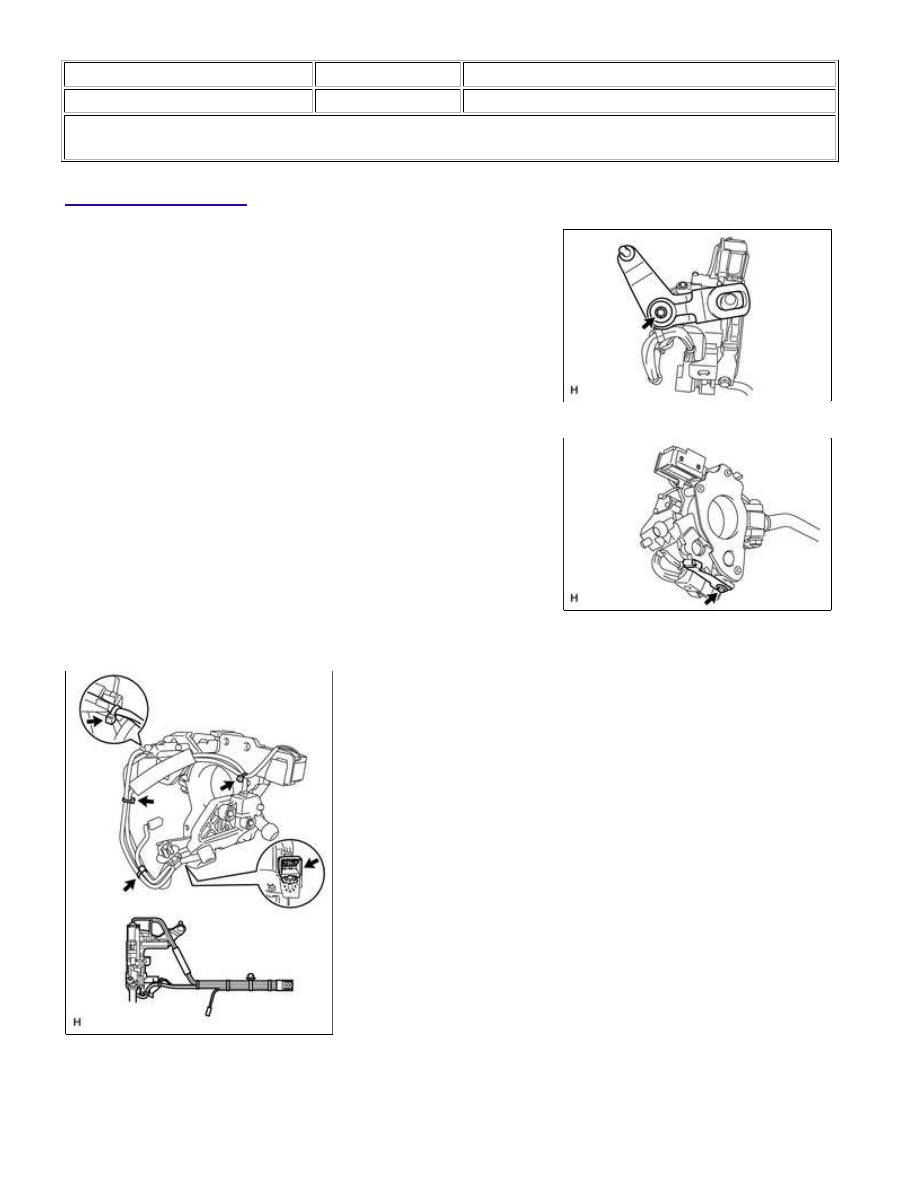

DISASSEMBLY

1. REMOVE COLUMN SHIFT SHIFTING BELLCRANK

ASSEMBLY

(a) Remove the bolt and shifting bellcrank from the column shift

control shift lever retainer.

2. REMOVE COLUMN SHIFT LEVER COMPRESSION SPRING

(a) Remove the bolt and spring from the column shift control shift

lever retainer.

3. REMOVE SHIFT LEVER PLATE SUB-ASSEMBLY

(a) Disconnect the transmission control switch connector clamp from the column shift.

(b) Detach the wire harness clamp and cut off the 4 wire guides.
