Toyota Tundra (2015 year). Manual - part 394

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000010NC07XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

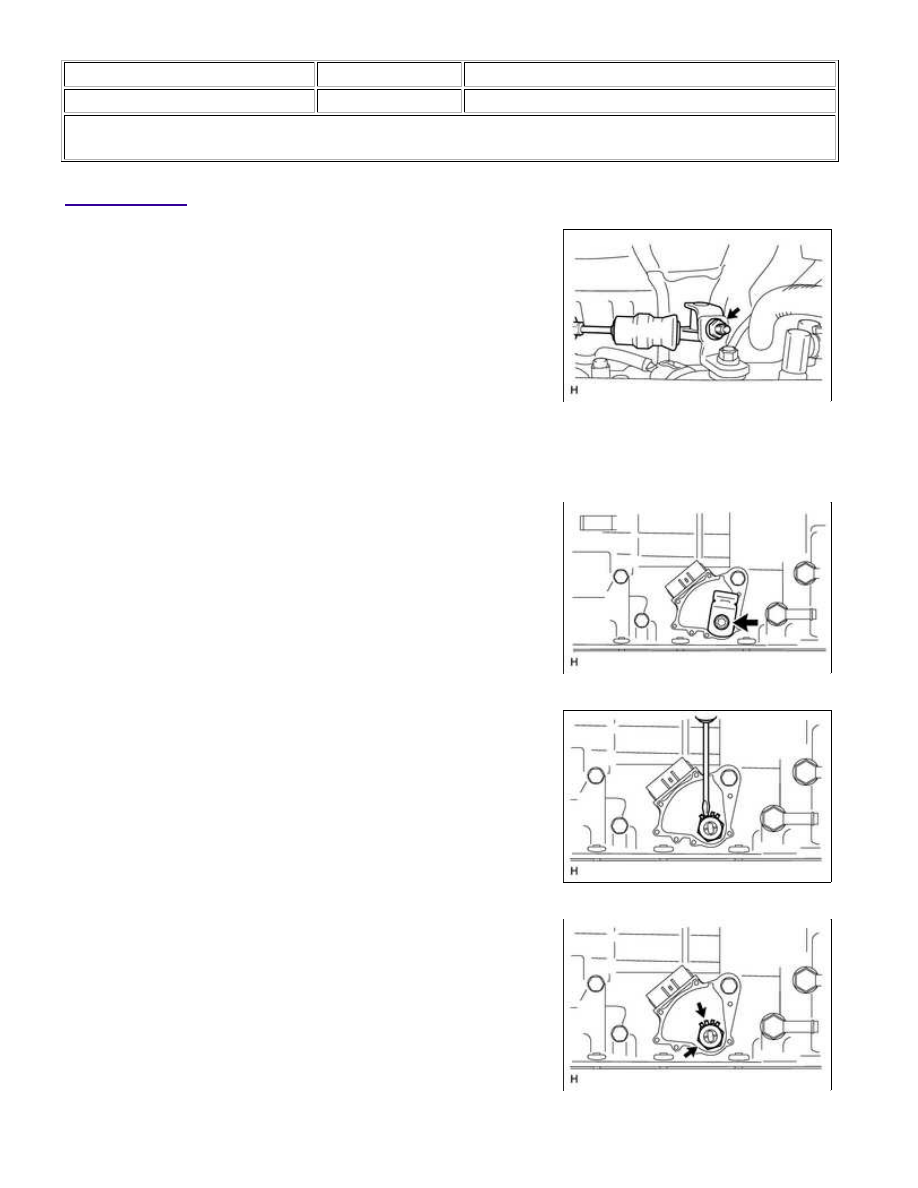

REMOVAL

1. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

(a) Remove the nut and disconnect the cable.

2. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Disconnect the switch connector.

(b) Remove the nut, spring washer and transmission control shaft

lever RH.

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

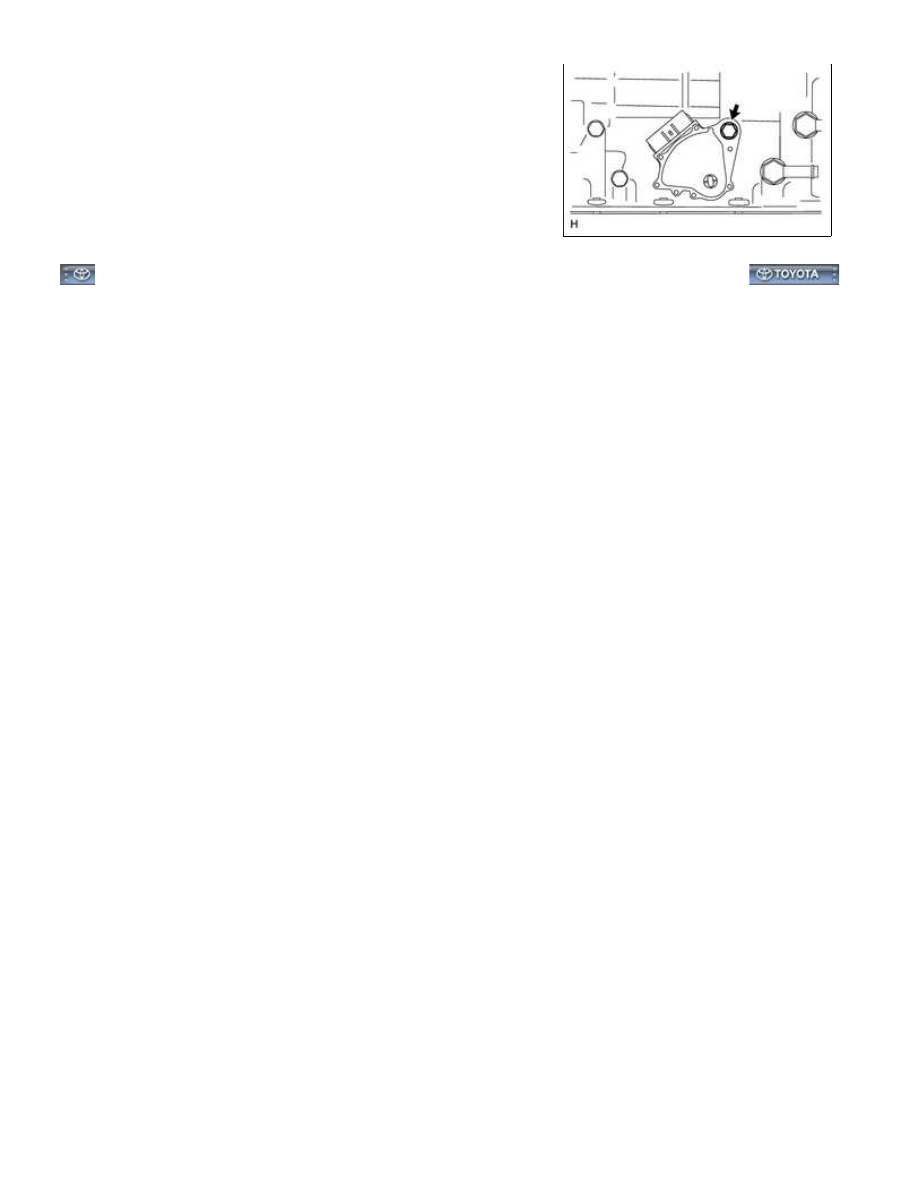

(e) Remove the bolt and switch.

HINT:

Make sure that the manual valve lever shaft has not been

rotated prior to installing the park/neutral position switch as the
detent spring may become detached from the manual valve
lever shaft.

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002BKX047X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

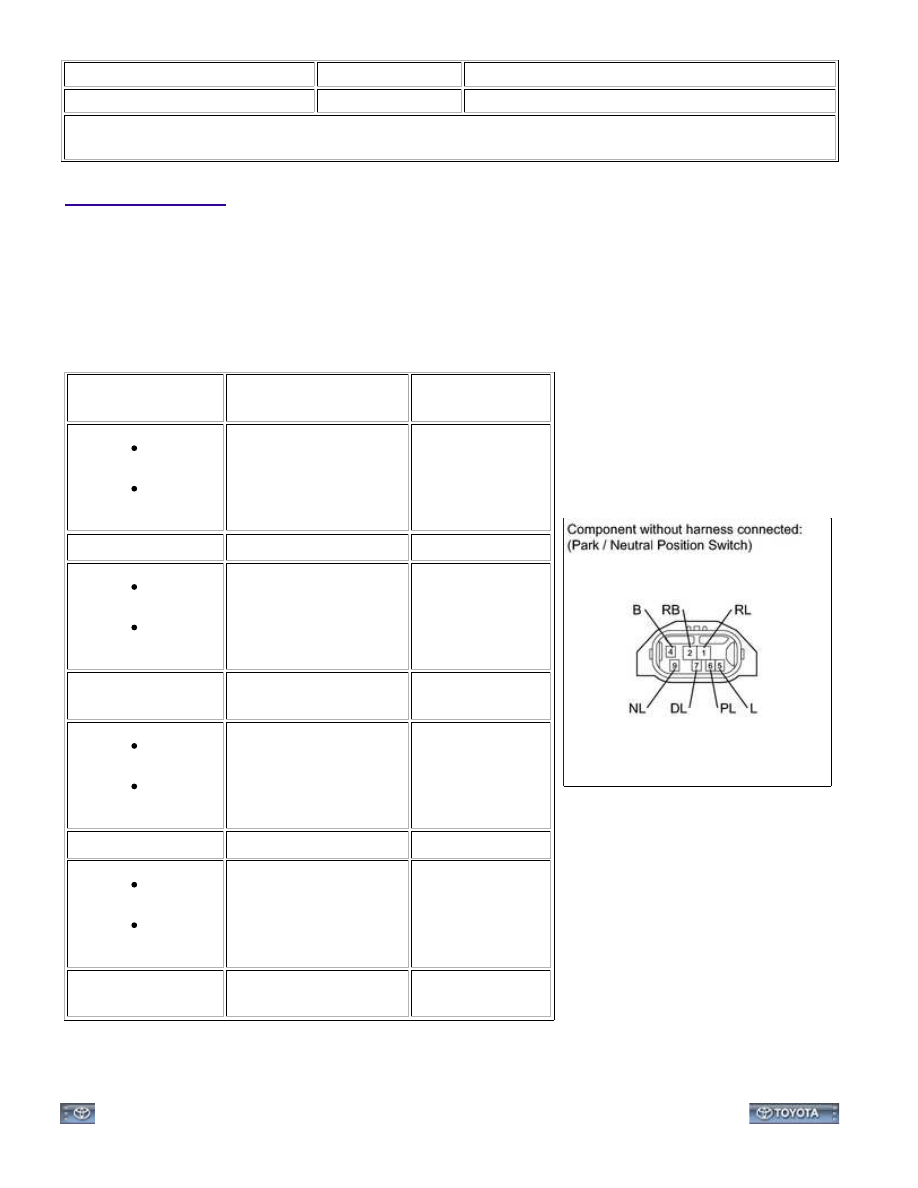

INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

2 (RB) - 6

(PL)

4 (B) - 5

(L)

Shift lever in P

Below 1 Ω

2 (RB) - 1 (RL)

Shift lever in R

Below 1 Ω

2 (RB) - 9

(NL)

4 (B) - 5

(L)

Shift lever in N

Below 1 Ω

2 (RB) - 7 (DL)

Shift lever in D, S, "+" or

"-"

Below 1 Ω

2 (RB) - 6

(PL)

4 (B) - 5

(L)

Shift lever not in P

10 kΩ or higher

2 (RB) - 1 (RL)

Shift lever not in R

10 kΩ or higher

2 (RB) - 9

(NL)

4 (B) - 5

(L)

Shift lever not in N

10 kΩ or higher

2 (RB) - 7 (DL)

Shift lever not in D, S,

"+" or "-"

10 kΩ or higher

If the result is not as specified, replace the park/neutral position

switch assembly.

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM0000010N807XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: ADJUSTMENT; 2015 MY

Tundra [08/2014 -        ]

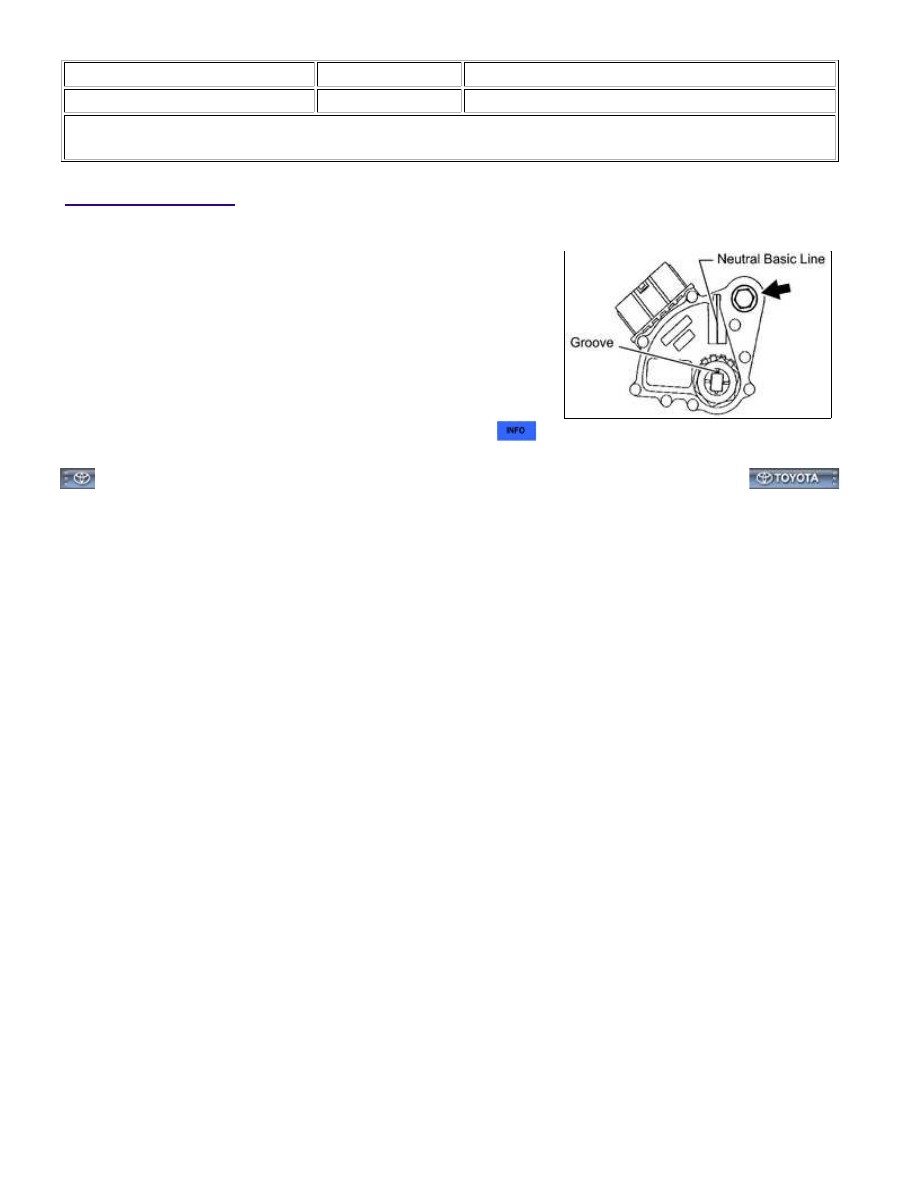

ADJUSTMENT

1. ADJUST PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(b) Align the groove with the neutral basic line.

(c) Hold the switch in position and tighten the bolt.

Torque:

13 N·m {130 kgf·cm, 9ft·lbf}

(d) After the adjustment, perform the on-vehicle inspection



.

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...
