Title: A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL PARK/NEUTRAL POSITION SWITCH ASSEMBLY

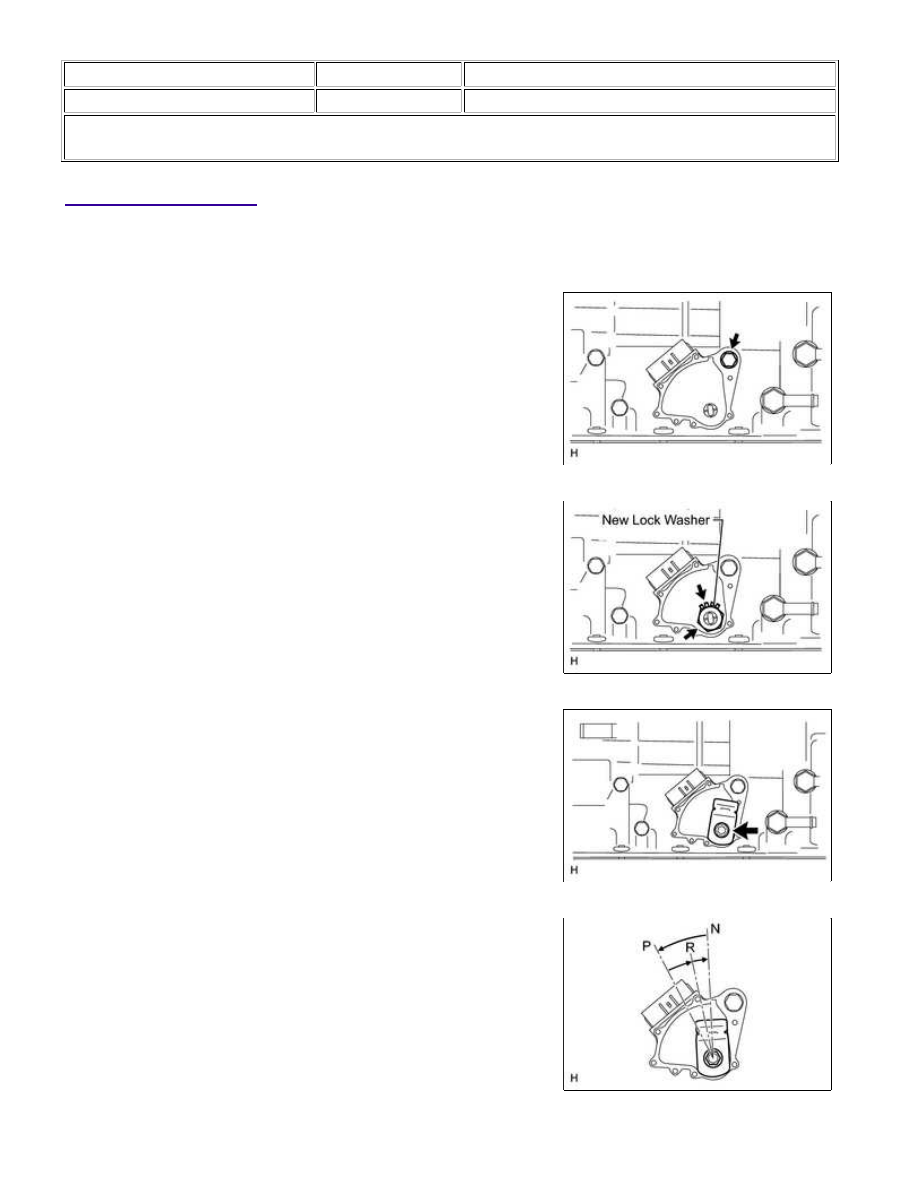

(a) Install the switch to the manual valve shaft.

(b) Temporarily install the bolt.

(c) Install a new lock washer and the nut.

Torque:

6.9 N·m {70 kgf·cm, 61in·lbf}

(d) Temporarily install the control shaft lever RH.

(e) Turn the control shaft lever RH counterclockwise until it stops,

and then turn it clockwise 2 notches to set it to the N position.

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

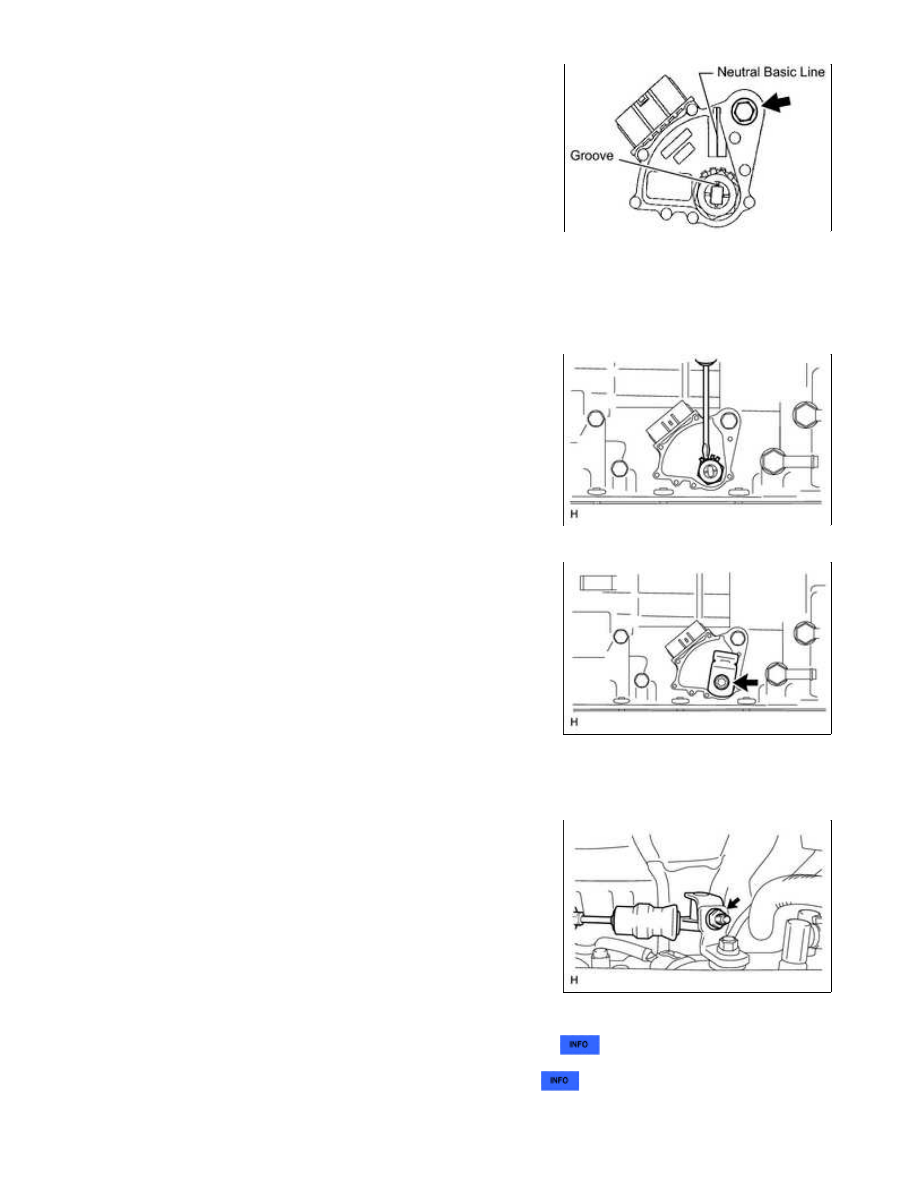

(f) Align the groove with the neutral basic line.

(g) Hold the switch in position and tighten the bolt.

Torque:

13 N·m {130 kgf·cm, 9ft·lbf}

washer and nut.

Torque:

16 N·m {160 kgf·cm, 12ft·lbf}

(j) Connect the switch connector.

2. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Connect the cable with the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

When connecting the cable to the transmission control shaft

4. ADJUST SHIFT LEVER POSITION (for Floor Shift Type)

5. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

(a) Inspect the switch



.

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001M1V01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): COMPONENTS;

2015 MY Tundra [08/2014 -        ]

COMPONENTS

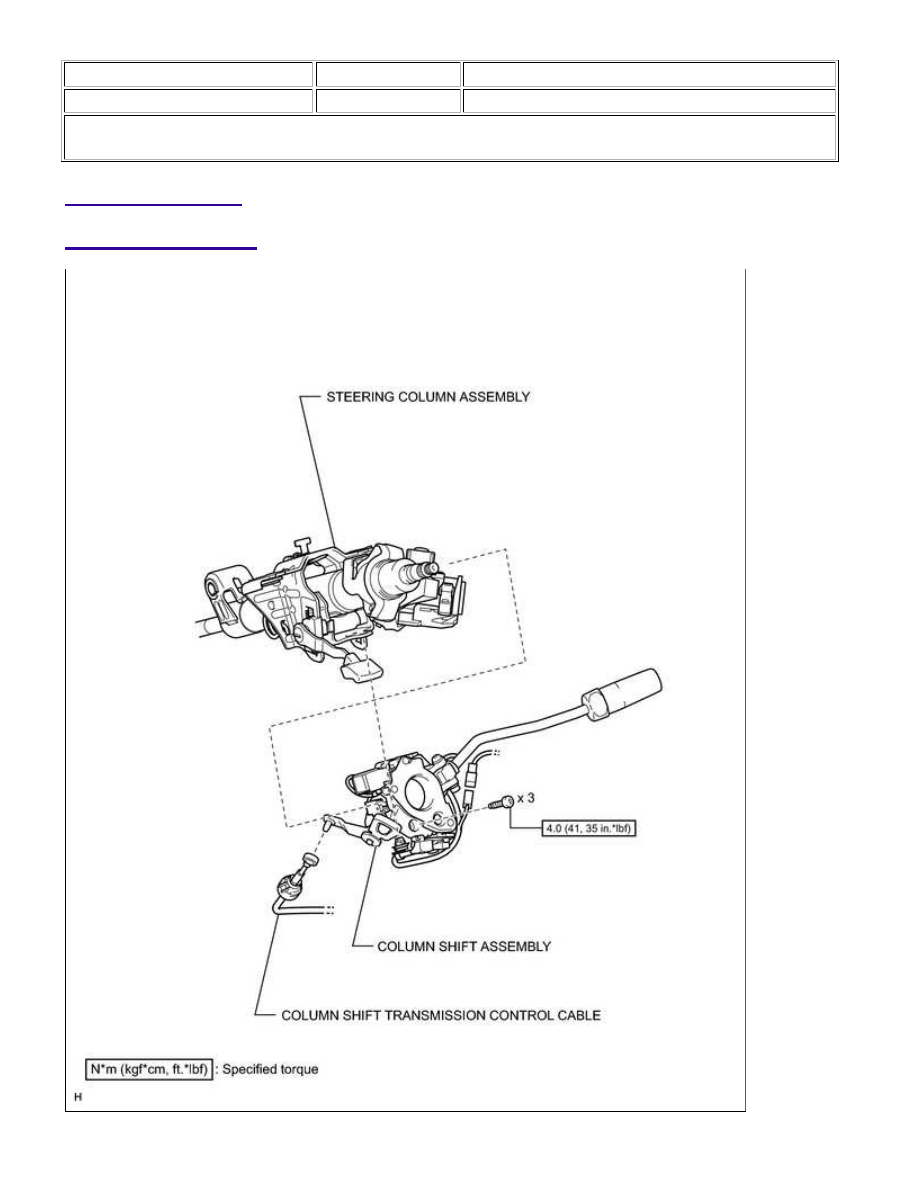

ILLUSTRATION
