OK

1st

2nd

3rd

4th

5th

6th

Actual gear position under malfunction

1st

2nd

3rd

4th

5th

4th

OK:

Gear position changes in accordance with the tester command.

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

3.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NOTICE:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

SST: 09992-00095

09992-00231

09992-00271

(b) Connect the Techstream to the DLC3.

(c) Start the engine and warm it up.

(d) Measure the line pressure with SST.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

(h) Measure the line pressure.

Engine and ECT

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Activate the

Solenoid

(SLT)*

Operate the shift

solenoid SLT and

raise line pressure

ON or OFF

HINT:

OFF: Line pressure up (when Active Test
"Activate the Solenoid (SLT)" is performed,
ECM commands SLT solenoid to turn off)
ON: No action (normal operation)

[Vehicle Condition]

Vehicle

stopped

Engine

idling

HINT:

*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes by

connecting SST to the automatic transmission, which is used in the Hydraulic Test



as well. Please

note that the pressure values in the Active Test and Hydraulic Test are different.

OK:

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

The line pressure changes as specified when performing the Active Test.

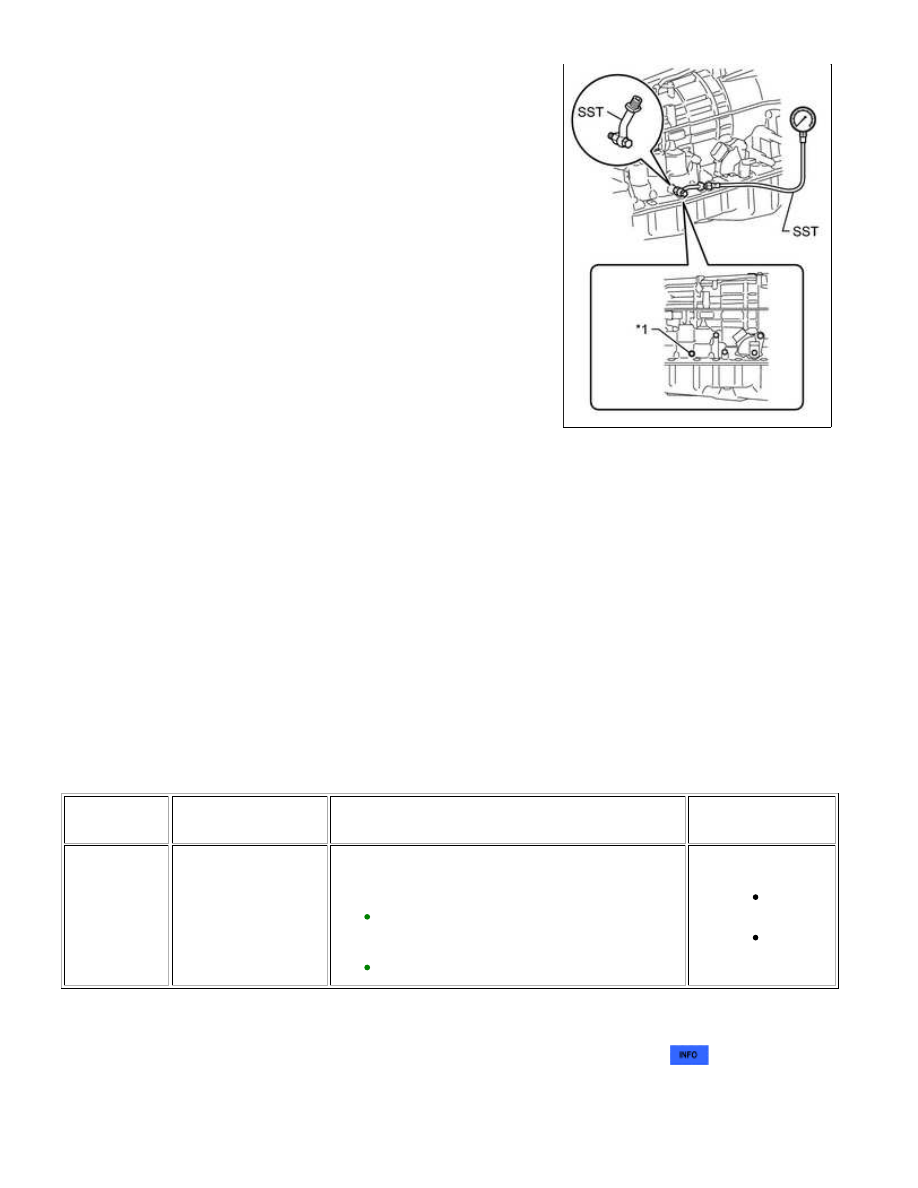

Text in Illustration

*1

Test Plug

NG

REPLACE SHIFT SOLENOID VALVE SLT

4.

CLEAR DTC AND PERFORM RUNNING TEST

(a) Clear the DTC



.

(b) Check for the DTC again after conducting the Monitor Drive Pattern



.

OK:

No DTC code output.

NG

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

OK

END

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8F0J1X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0748; Pressure Control

Solenoid "A" Electrical (Shift Solenoid Valve SL1); 2015 MY Tundra [08/2014 -        ]

DTC

P0748

Pressure Control Solenoid "A" Electrical (Shift Solenoid Valve SL1)

DESCRIPTION

solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be operated

safely



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0748

The ECM checks for an open or short in the shift solenoid valve SL1

circuit while driving and shifting between 4th and 5th gear (1-trip

detection logic).

Output signal duty equals 100%.

HINT:

SL1 output signal duty is less than 100% under normal

conditions.

Open or short in shift

solenoid valve SL1

circuit

Shift solenoid valve

SL1

ECM

MONITOR DESCRIPTION

This DTC indicates an open or short in the shift solenoid valve SL1 circuit. The ECM commands gear shifts by

turning the shift solenoid valves ON/OFF. When there is an open or short circuit in any shift solenoid valve circuit,

the ECM detects the problem, illuminates the MIL and stores the DTC. Also, the ECM performs the fail-safe

While driving and shifting between 4th and 5th gears, if the ECM detects an open or short in the shift solenoid

valve SL1 circuit, the ECM determines that there is a malfunction



.

MONITOR STRATEGY

Related DTCs

P0748: Shift solenoid valve SL1/Range check

Required sensors/Components

Shift solenoid valve SL1

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS
