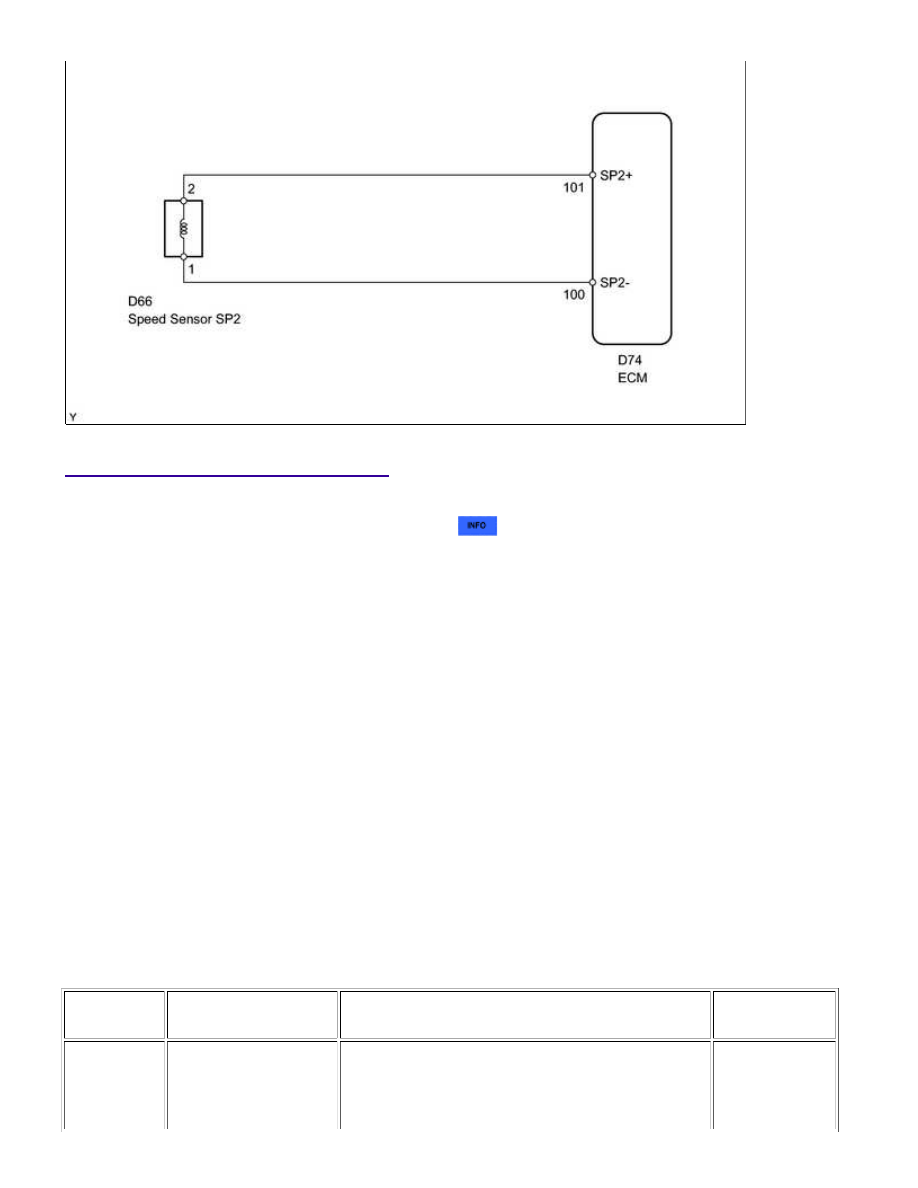

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Data List.

(g) According to the display on the Techstream, read the Data List.

Engine and ECT

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

SPD (SP2)

Output shaft speed/

Min.: 0 km/h (0 mph)

Max.: 255 km/h (158

Vehicle stopped: 0 km/h (0 mph) (output shaft

speed equal to vehicle speed)

-

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

mph)

HINT:

SPD (SP2) is always 0 while driving:

Open or short in the sensor or circuit.

The SPD (SP2) value displayed on the Techstream is much lower than the actual vehicle speed:

1.

INSPECT SPEED SENSOR SP2 INSTALLATION

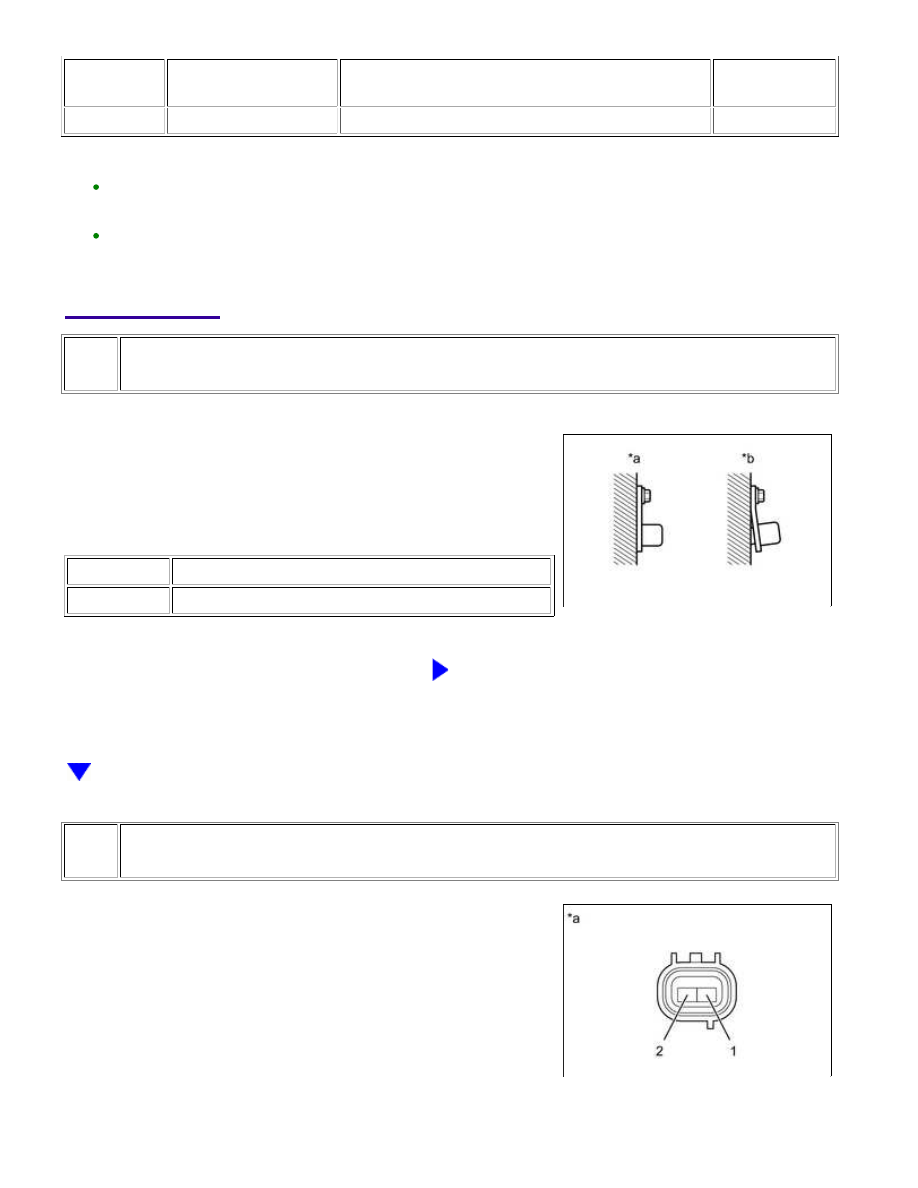

(a) Check the speed sensor SP2 installation.

OK:

The installation bolt is tightened properly and there is no

clearance between the sensor and transmission case.

Text in Illustration

*a

CORRECT

*b

INCORRECT

NG

SECURELY INSTALL OR REPLACE SPEED SENSOR

SP2

2.

INSPECT SPEED SENSOR SP2

(a) Disconnect the D66 speed sensor connector.

(b) Measure the resistance according to the value(s) in the table below.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

Text in Illustration

*a

Component without harness connected

(Speed Sensor SP2)

NG

REPLACE SPEED SENSOR SP2

3.

CHECK HARNESS AND CONNECTOR (SPEED SENSOR SP2 - ECM)

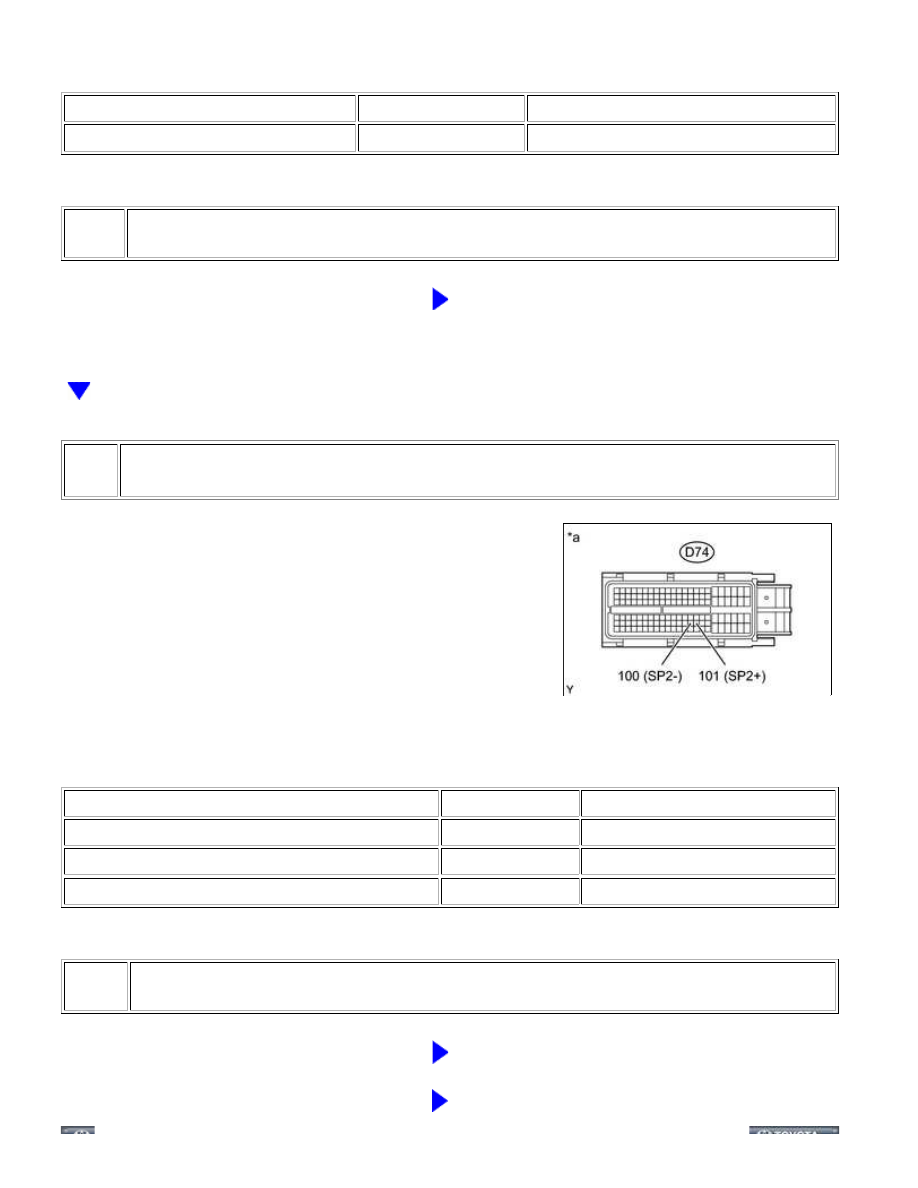

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-101 (SP2+) - D74-100 (SP2-)

20°C (68°F)

560 to 680 Ω

D74-101 (SP2+) - Body ground

Always

10 kΩ or higher

D74-100 (SP2-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM
