Toyota Tundra (2015 year). Manual - part 338

OK

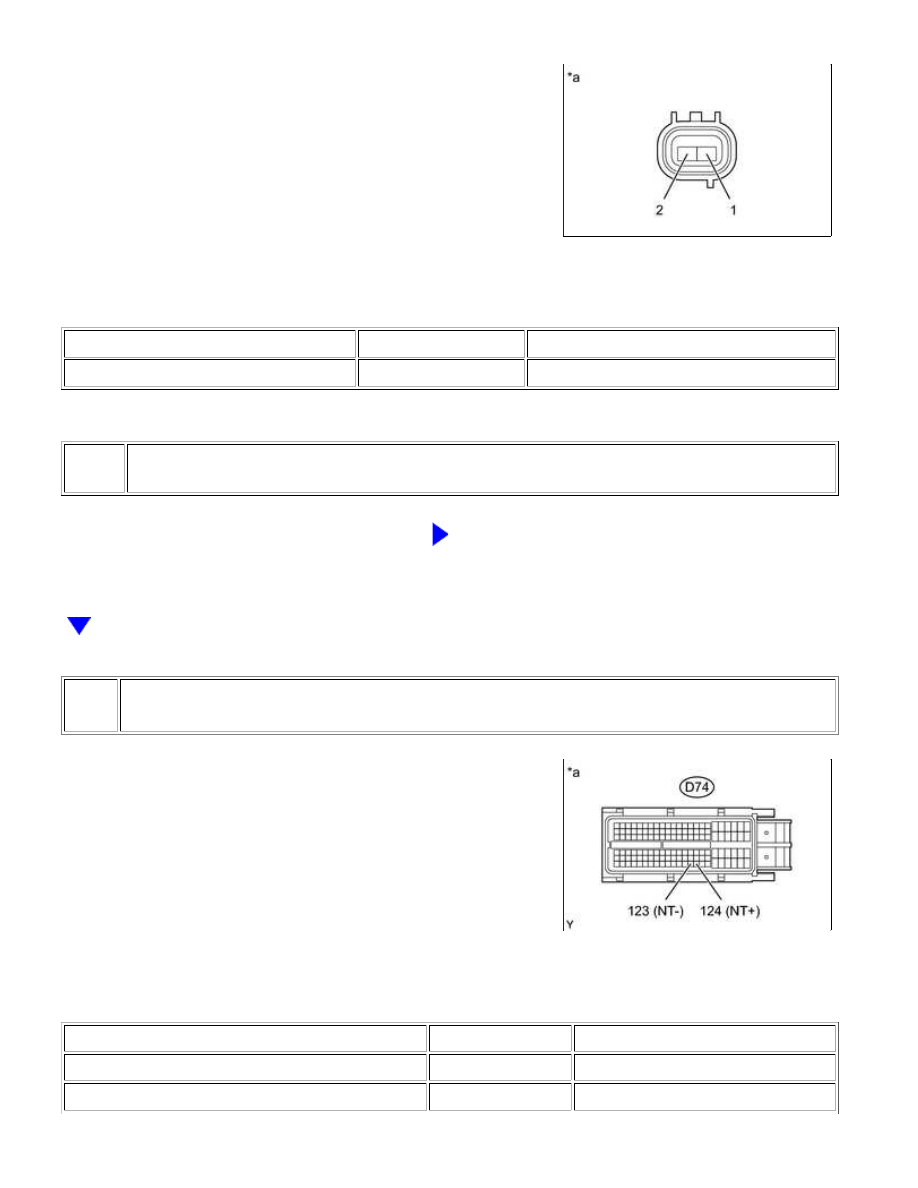

(a) Disconnect the D65 speed sensor connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

Text in Illustration

*a

Component without harness connected

(Speed Sensor NT)

NG

REPLACE SPEED SENSOR NT

3.

CHECK HARNESS AND CONNECTOR (SPEED SENSOR NT - ECM)

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-124 (NT+) - D74-123 (NT-)

20°C (68°F)

560 to 680 Ω

D74-124 (NT+) - Body ground

Always

10 kΩ or higher

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-123 (NT-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000012TD08XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0722; Output Speed Sensor

Circuit No Signal; 2015 MY Tundra [08/2014 -        ]

DTC

P0722

Output Speed Sensor Circuit No Signal

DESCRIPTION

SP2 coil as the parking gear mounted on the rear planetary gear assembly rotates, and this voltage is sent to the

ECM. The parking gear on the rear planetary gear is used as the timing rotor for this sensor.

The gear shift point and lock-up timing are controlled by the ECM based on the signals from this vehicle speed

sensor and the throttle position sensor signal.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0722

All conditions are met for 5 seconds or more

continuously (2-trip detection logic):

(a) No signal from speed sensor SP2 is input to the

ECM.

(b) Vehicle speed is 9 km/h (5.59 mph) or more.

(c) Park/neutral position switch is OFF.

Open or short in speed sensor SP2

circuit

Speed sensor SP2

ECM

Automatic transmission (clutch,

brake, gear, etc.)

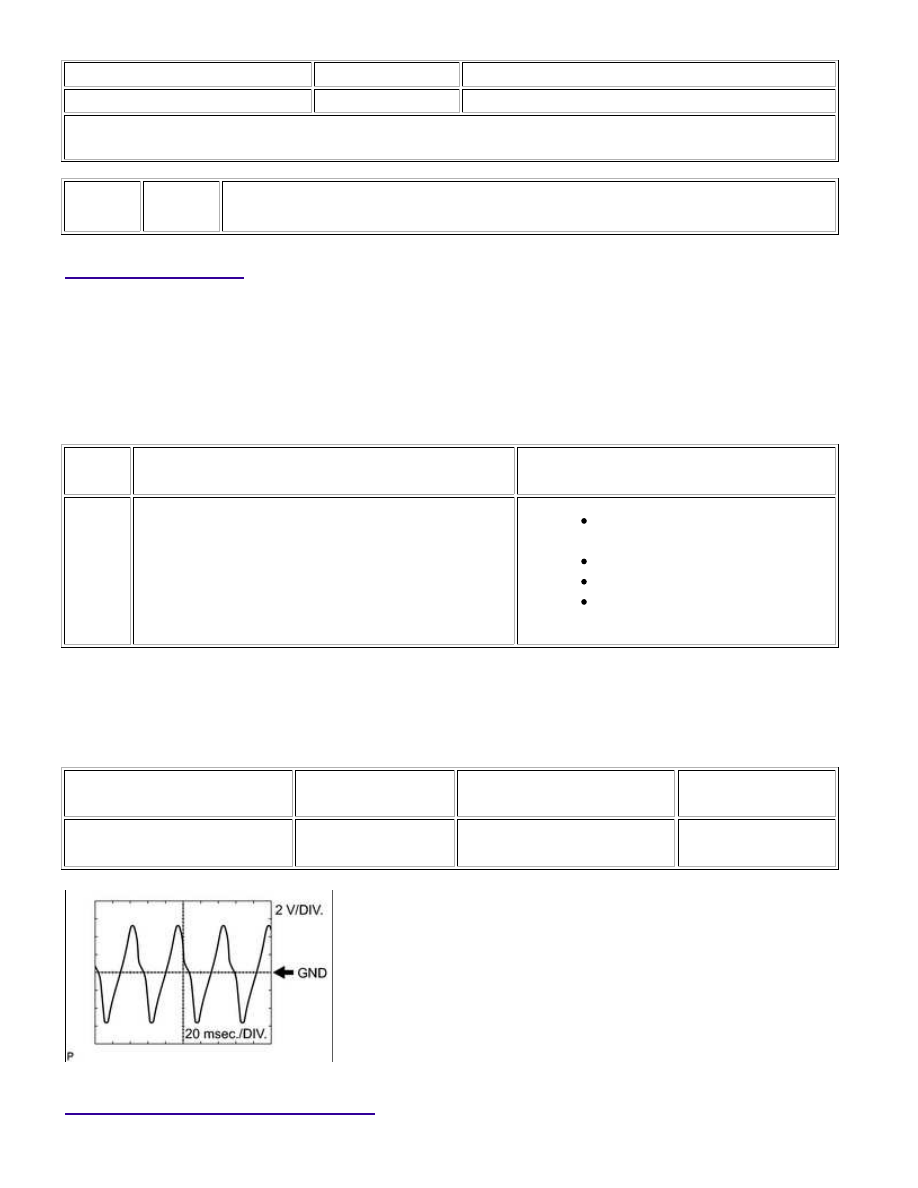

Reference: Inspect using an oscilloscope.

TERMINAL NO. (SYMBOL)

TOOL SETTING

CONDITION

SPECIFIED

CONDITION

D74-101 (SP2+) - D74-100

(SP2-)

2 V/DIV., 20

msec./DIV

Vehicle speed 20 km/h (12

mph)

Refer to illustration

MONITOR DESCRIPTION

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

The output speed sensor SP2 monitors the output shaft speed. The ECM controls the gear shift point and lock-up

timing based on the signals from the output speed sensor SP2 and throttle position sensor.

If the ECM detects no signal from the output speed sensor SP2 even while the vehicle is moving, it will conclude

Related DTCs

P0722: Speed sensor SP2/Verify pulse input

Required Sensors/Components

Speed sensor (SP2)

Duration

5 seconds

MIL operation

2 driving cycles

TYPICAL ENABLING CONDITIONS

The monitor will run whenever the following DTCs are not present

None

Vehicle speed from vehicle speed sensor

9 km/h (5.59 mph) or more

Battery voltage

8 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

Speed sensor signal

No signal

COMPONENT OPERATING RANGE

Vehicle speed from output speed sensor

9 km/h (5.59 mph) or more

WIRING DIAGRAM

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
