The monitor will run whenever the following DTCs are not present

None

Solenoid current cut status

Not cut

Battery voltage

11 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

Solenoid status from solenoid driver MIC

Fail

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

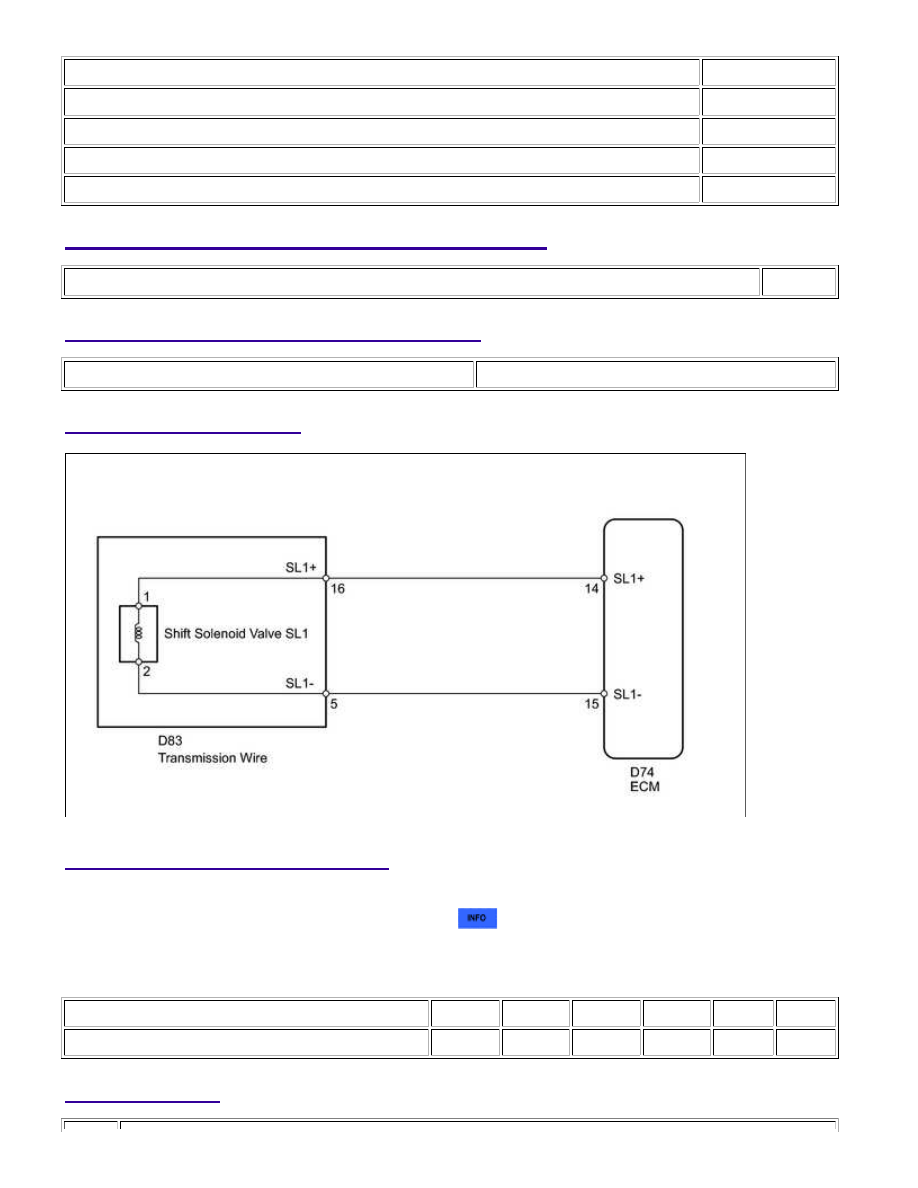

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

HINT:

The shift solenoid valve SL1 turns ON/OFF normally when the shift lever is in D:

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve SL1

OFF

OFF

OFF

OFF

ON

ON

PROCEDURE

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

1.

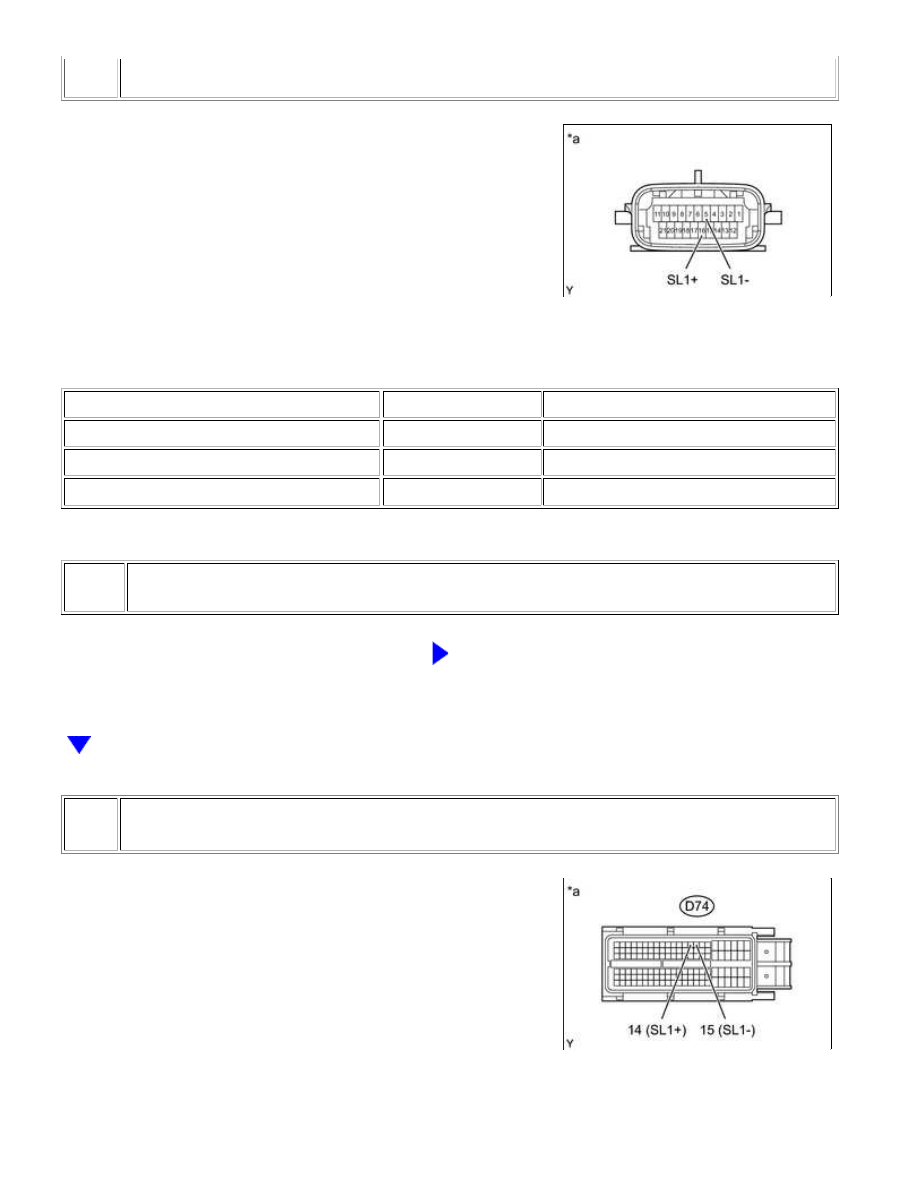

INSPECT TRANSMISSION WIRE (SHIFT SOLENOID VALVE SL1)

(a) Disconnect the D83 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

16 (SL1+) - 5 (SL1-)

20°C (68°F)

5.0 to 5.6 Ω

16 (SL1+) - Body ground

Always

10 kΩ or higher

5 (SL1-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Transmission Wire)

NG

GO TO STEP 3

2.

CHECK HARNESS AND CONNECTOR (TRANSMISSION WIRE - ECM)

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-14 (SL1+) - D74-15 (SL1-)

20°C (68°F)

5.0 to 5.6 Ω

D74-14 (SL1+) - Body ground

Always

10 kΩ or higher

D74-15 (SL1-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3.

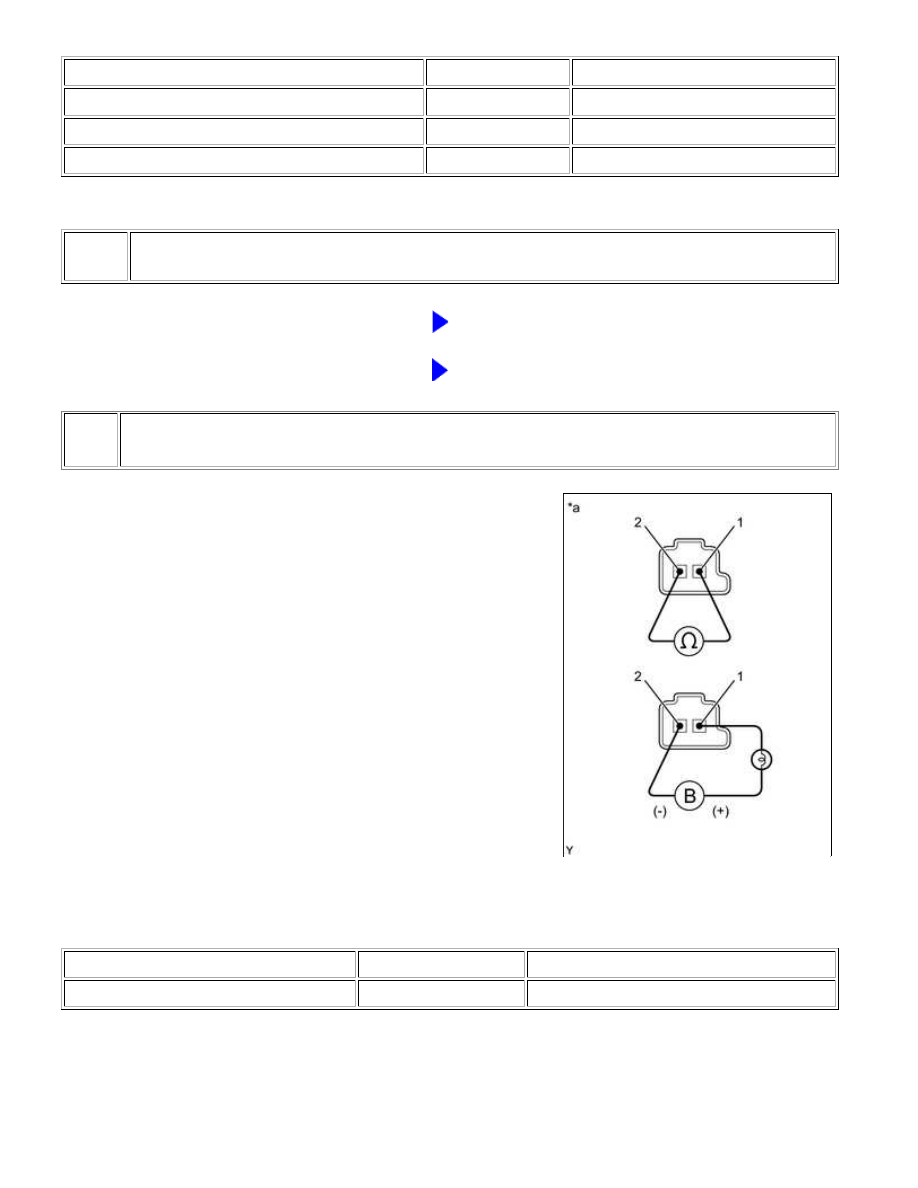

INSPECT SHIFT SOLENOID VALVE SL1

(a) Remove shift solenoid valve SL1.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Apply 12 V battery voltage to the shift solenoid valve and check that the valve moves and makes an

operating noise.

OK:

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb → Terminal 1
Battery negative (-) → Terminal 2

Valve moves and makes an operating noise

Text in Illustration

*a

Component without harness connected

(Shift Solenoid Valve SL1)

NG

REPLACE SHIFT SOLENOID VALVE SL1

OK

REPAIR OR REPLACE TRANSMISSION WIRE
