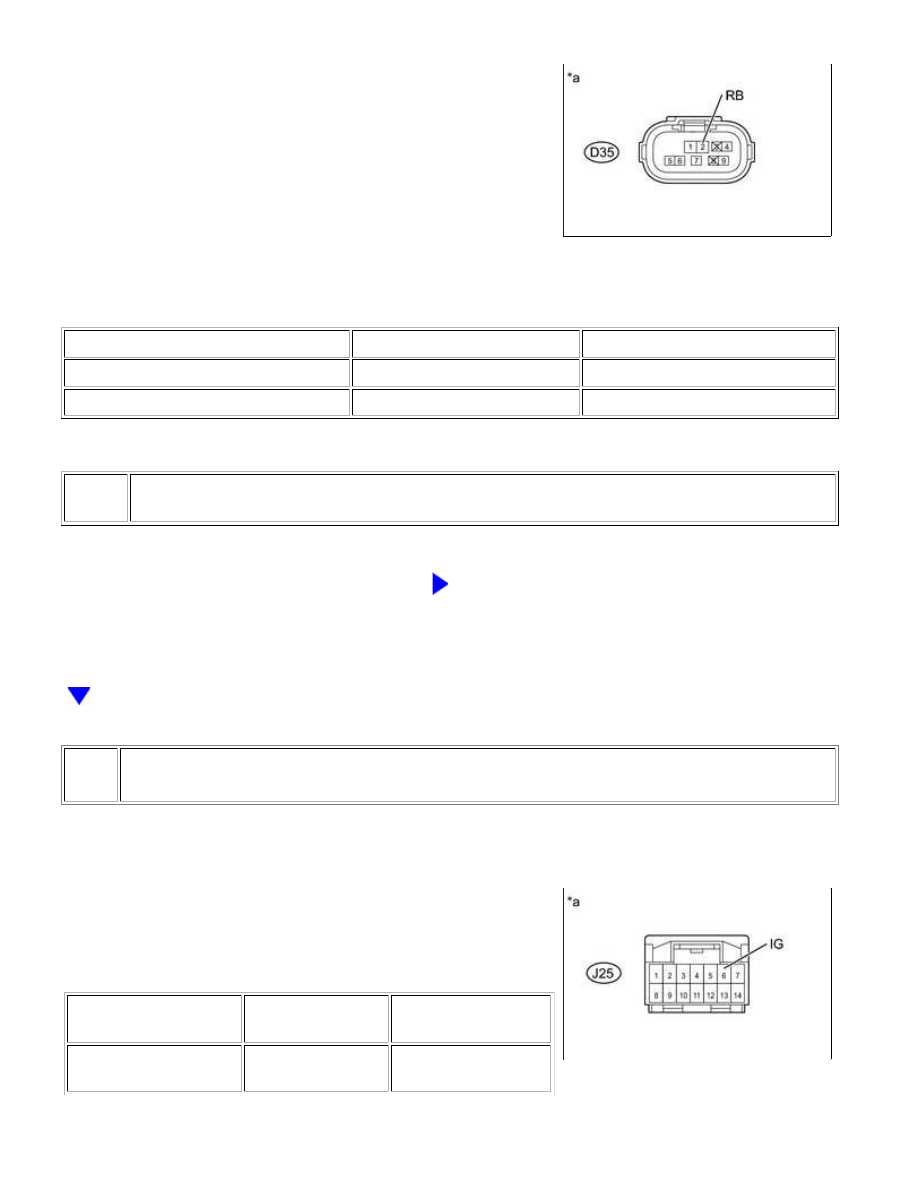

(a) Disconnect the D35 park/neutral position switch connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

D35-2 (RB) - Body ground

Ignition switch ON

11 to 14 V

D35-2 (RB) - Body ground

Ignition switch off

Below 1 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(PARK/NEUTRAL POSITION SWITCH - IGNITION

SWITCH)

4.

CHECK TRANSMISSION CONTROL SWITCH (POWER SOURCE)

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J25-6 (IG) - Body

ground

Ignition switch ON

11 to 14 V

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J25-6 (IG) - Body

ground

Ignition switch off

Below 1 V

Text in Illustration

*a

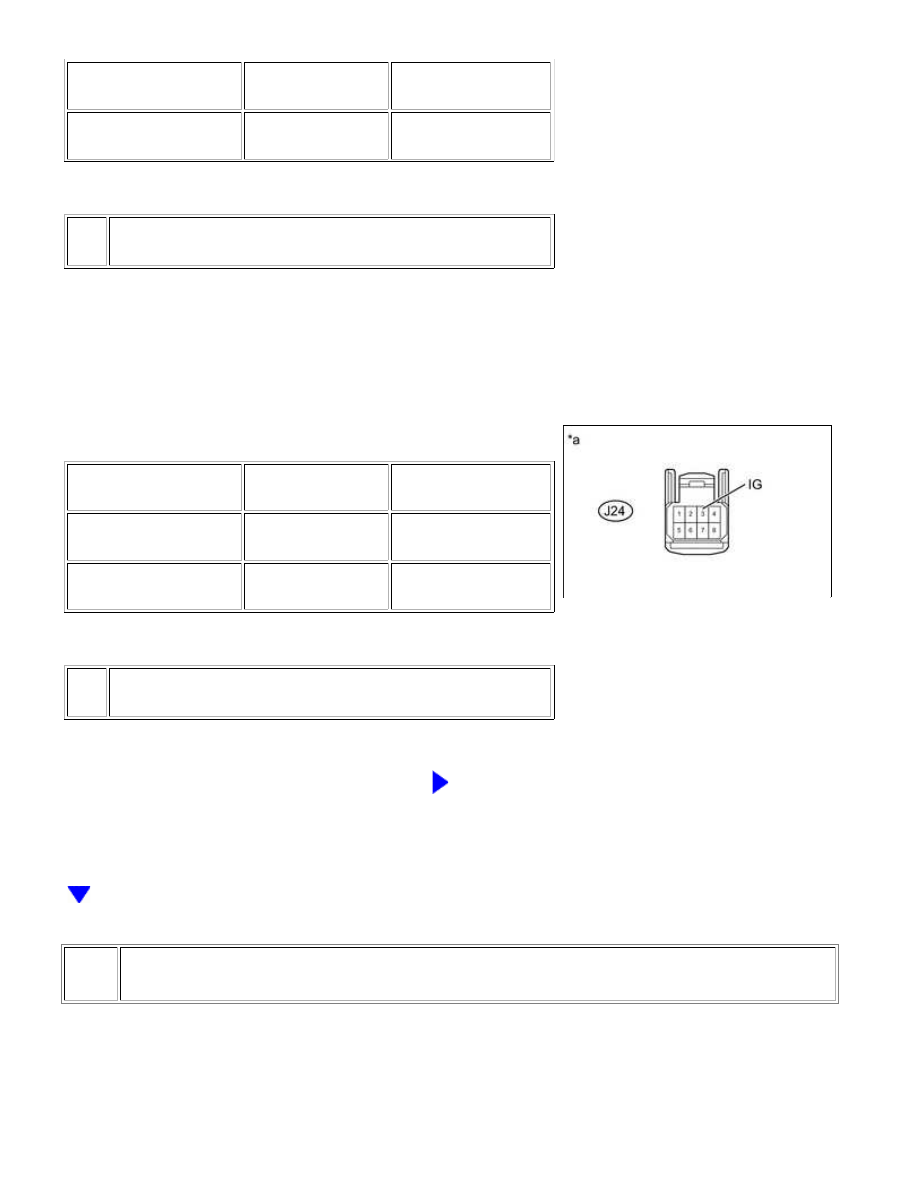

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J24-3 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J24-3 (IG) - Body

ground

Ignition switch off

Below 1 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(TRANSMISSION CONTROL SWITCH - IGNITION

SWITCH)

5.

CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH - ECM)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

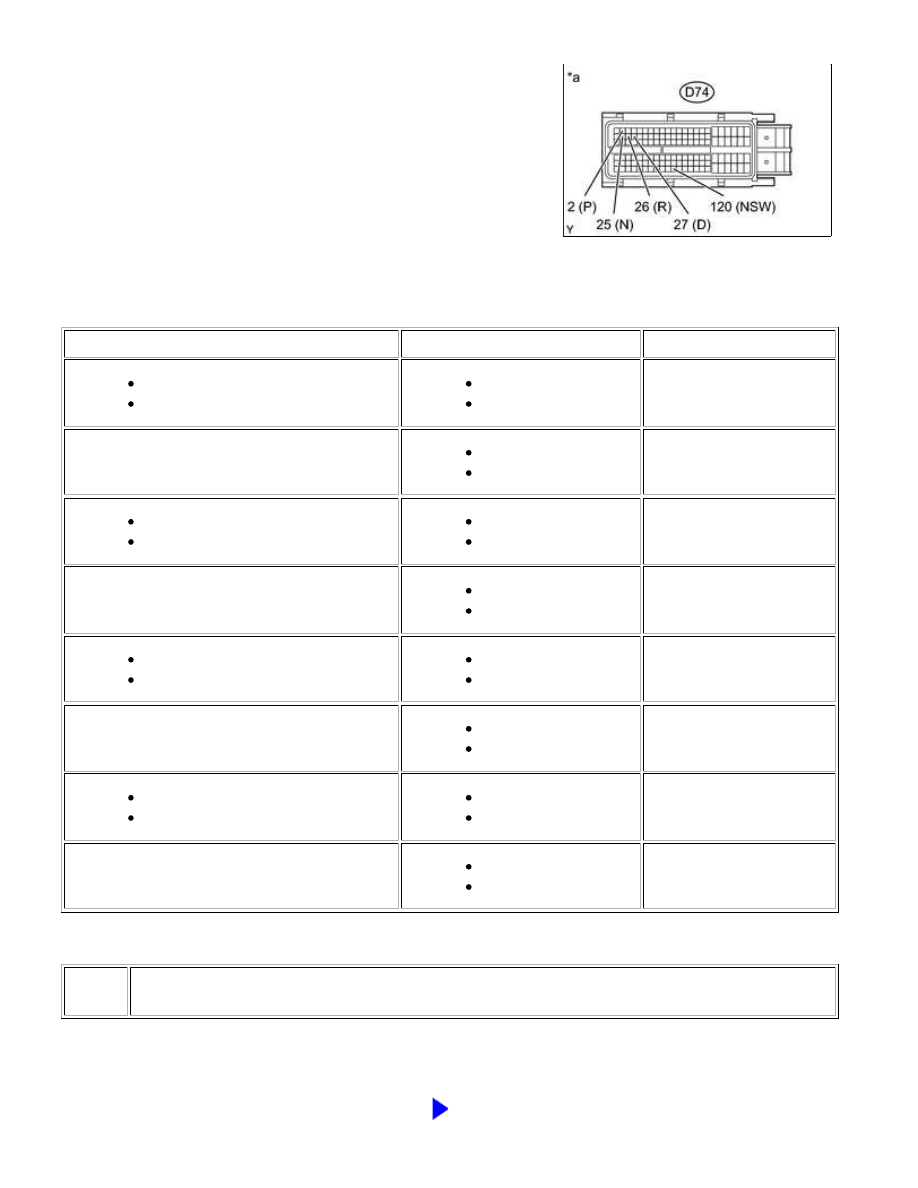

(a) Disconnect the D74 ECM connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-2 (P) - Body ground

D74-120 (NSW) - Body ground

Ignition switch ON

Shift lever in P

11 to 14 V

D74-26 (R) - Body ground

Ignition switch ON

Shift lever in R

11 to 14 V*

D74-25 (N) - Body ground

D74-120 (NSW) - Body ground

Ignition switch ON

Shift lever in N

11 to 14 V

D74-27 (D) - Body ground

Ignition switch ON

Shift lever in D

11 to 14 V

D74-2 (P) - Body ground

D74-120 (NSW) - Body ground

Ignition switch ON

Shift lever not in P

Below 1 V

D74-26 (R) - Body ground

Ignition switch ON

Shift lever not in R

Below 1 V

D74-25 (N) - Body ground

D74-120 (NSW) - Body ground

Ignition switch ON

Shift lever not in N

Below 1 V

D74-27 (D) - Body ground

Ignition switch ON

Shift lever not in D

Below 1 V

Text in Illustration

*a

HINT:

REPAIR OR REPLACE HARNESS OR CONNECTOR

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

6.

CHECK HARNESS AND CONNECTOR (TRANSMISSION CONTROL SWITCH - ECM)

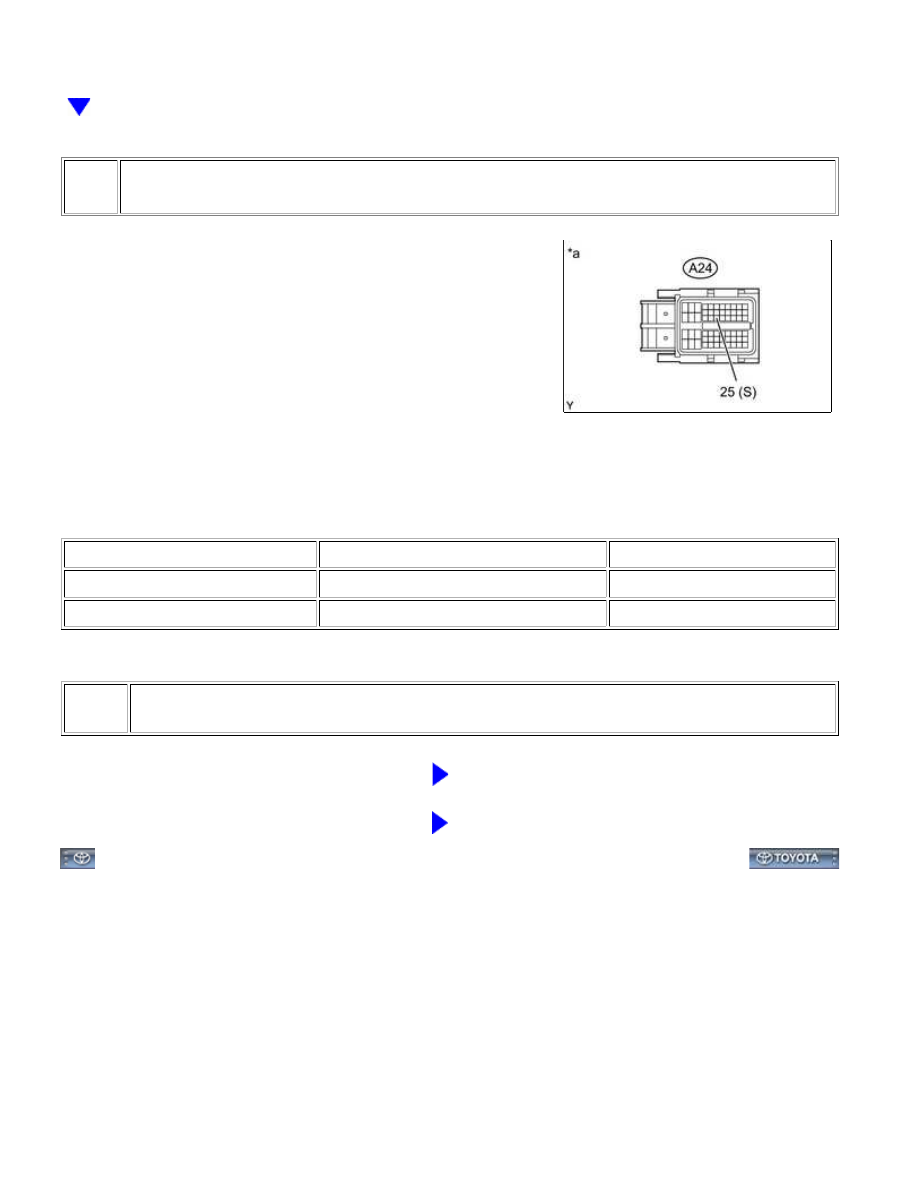

(a) Disconnect the A24 ECM connector.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A24-25 (S) - Body ground

Shift lever in S, "+" or "-"

11 to 14 V

A24-25 (S) - Body ground

Shift lever not in S, "+" or "-"

Below 1 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
