(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Data List.

(g) According to the display on the Techstream, read the Data List.

Engine and ECT:

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Neutral

Position SW

Signal

PNP switch status/

ON or OFF

Shift lever in P or

N: ON

Shift lever not in

P or N: OFF

When the shift lever position displayed on the

Techstream differs from the actual position,

Shift SW

Status (P

Range)

PNP switch status/

ON or OFF

Shift lever in P:

ON

Shift lever not in

P: OFF

When the shift lever position displayed on the

Techstream differs from the actual position,

Shift SW

Status (R

Range)

PNP switch status/

ON or OFF

Shift lever in R:

ON

Shift lever not in

R: OFF

When the shift lever position displayed on the

Techstream differs from the actual position,

Shift SW

Status (N

Range)

PNP switch status/

ON or OFF

Shift lever in N:

ON

Shift lever not in

N: OFF

When the shift lever position displayed on the

Techstream differs from the actual position,

Sports Shift

Up SW

Sport shift up

switch status/

ON or OFF

ON: Shift lever

held in "+"

(up-shift)

OFF: Shift lever

not held in "+"

(up-shift)

-

Sports Shift

Down SW

Sport shift down

switch status/

ON or OFF

ON: Shift lever

held in "-"

(down-shift)

OFF: Shift lever

not held in "-"

(down-shift)

-

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Sports Mode

Selection SW

Sport mode select

switch status/

ON or OFF

ON: Shift lever in

S, "+" or "-"

OFF: Shift lever

not in S, "+" or

"-"

-

Shift SW

Status (D

Range)

PNP switch status/

ON or OFF

Shift lever in D,

S, "+" or "-": ON

Shift lever not in

D, S, "+" or "- ":

OFF

When the shift lever position displayed on the

Techstream differs from the actual position,

PROCEDURE

1.

INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

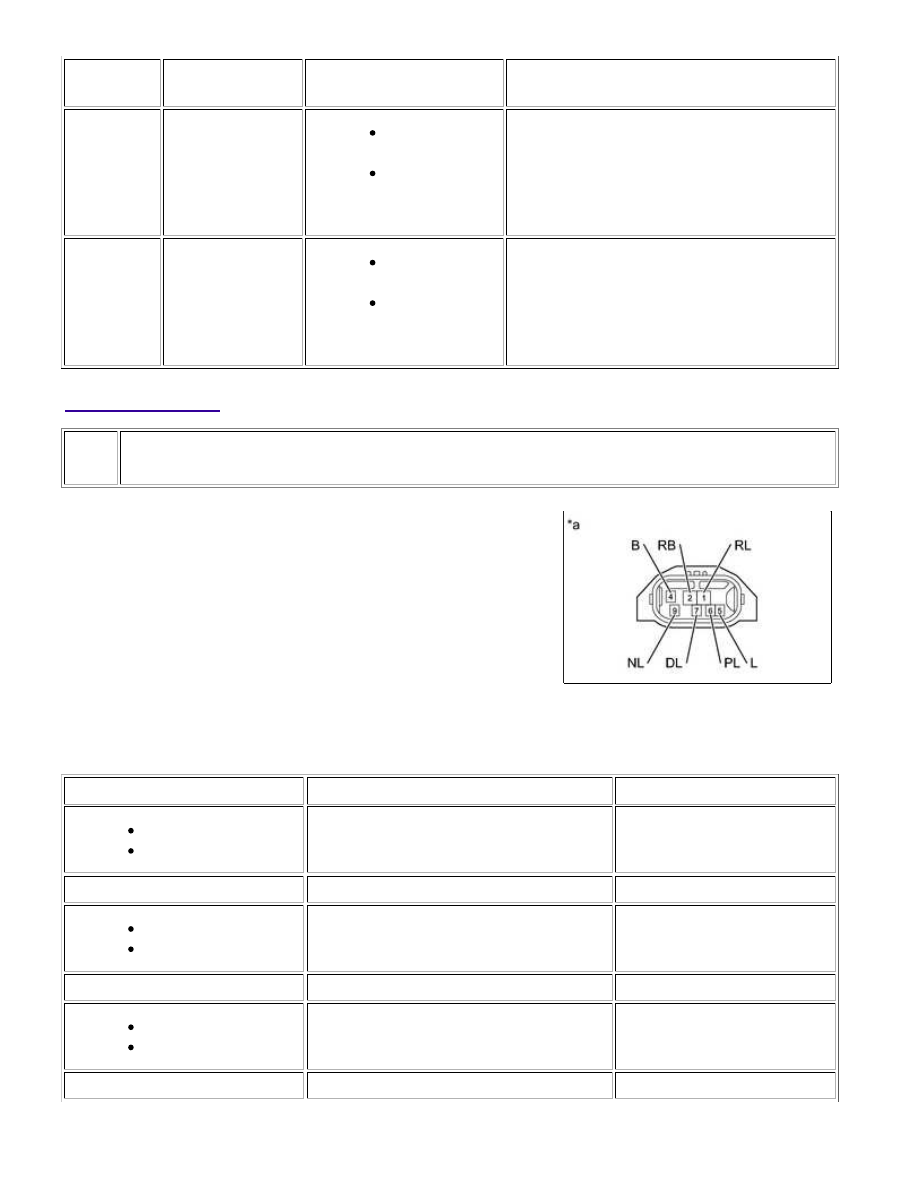

(a) Disconnect the D35 park/neutral position switch connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 (RB) - 6 (PL)

4 (B) - 5 (L)

Shift lever in P

Below 1 Ω

2 (RB) - 1 (RL)

Shift lever in R

Below 1 Ω

2 (RB) - 9 (NL)

4 (B) - 5 (L)

Shift lever in N

Below 1 Ω

2 (RB) - 7 (DL)

Shift lever in D, S, "+" or "-"

Below 1 Ω

2 (RB) - 6 (PL)

4 (B) - 5 (L)

Shift lever not in P

10 kΩ or higher

2 (RB) - 1 (RL)

Shift lever not in R

10 kΩ or higher

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 (RB) - 9 (NL)

4 (B) - 5 (L)

Shift lever not in N

10 kΩ or higher

2 (RB) - 7 (DL)

Shift lever not in D, S, "+" or "-"

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Park/Neutral Position Switch)

NG

REPLACE PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

2.

INSPECT TRANSMISSION CONTROL SWITCH

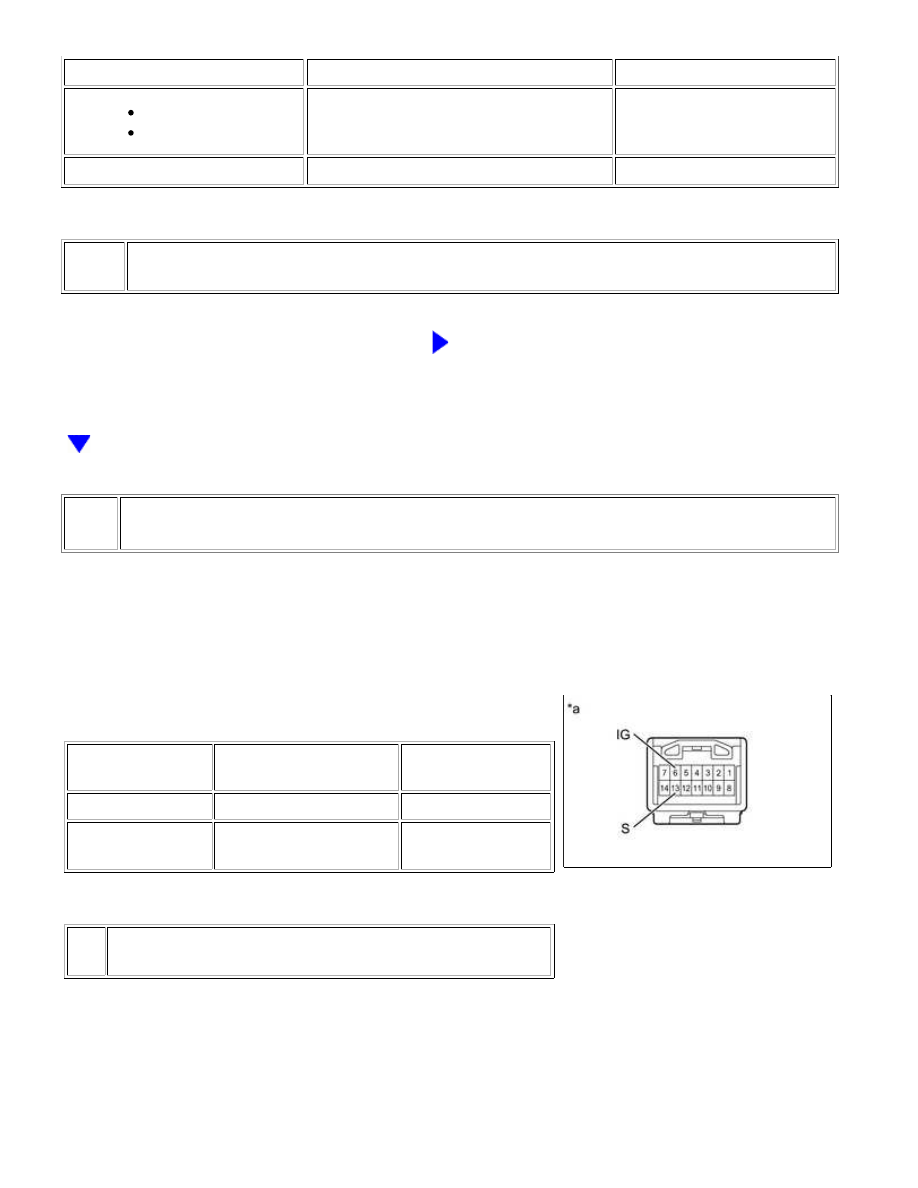

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever in S, "+" or "-"

Below 1 Ω

6 (IG) - 13 (S)

Shift lever not in S, "+"

or "-"

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Transmission Control Switch)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

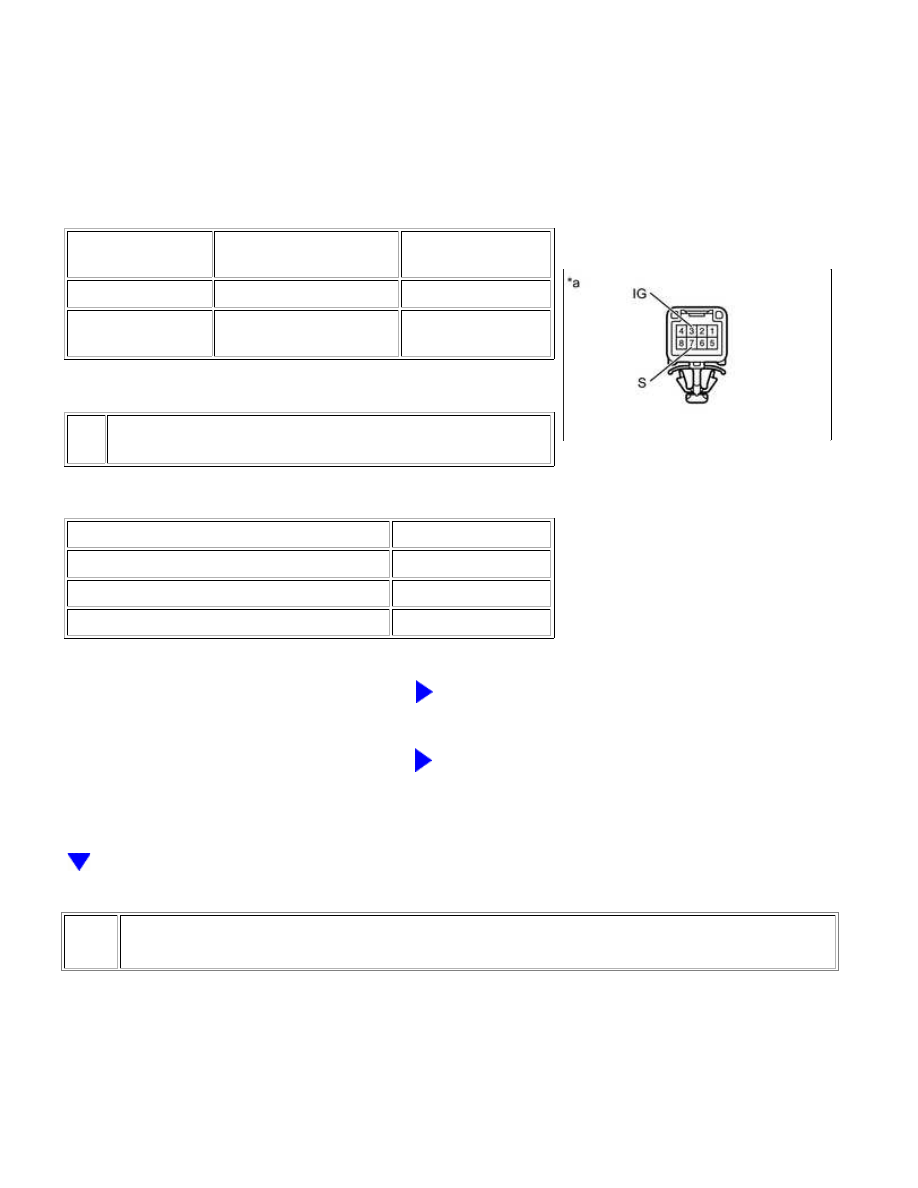

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 (IG) - 7 (S)

Shift lever in S, "+" or "-"

Below 1 Ω

3 (IG) - 7 (S)

Shift lever not in S, "+"

or "-"

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Transmission Control Switch)

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE TRANSMISSION CONTROL SWITCH

(COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY)

C

REPLACE TRANSMISSION CONTROL SWITCH

(TRANSMISSION FLOOR SHIFT ASSEMBLY)

3.

CHECK PARK/NEUTRAL POSITION SWITCH ASSEMBLY (POWER SOURCE)
