Toyota Tundra (2015 year). Manual - part 331

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8414BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0705; Transmission Range

Sensor Circuit Malfunction (PRNDL Input); 2015 MY Tundra [08/2014 -        ]

DTC

P0705

Transmission Range Sensor Circuit Malfunction (PRNDL Input)

DESCRIPTION

The Park/Neutral Position (PNP) switch detects the shift lever position and sends signals to the ECM.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0705

simultaneously (2-trip detection logic):

N input signal is ON

NSW input signal is ON

R input signal

D input signal

logic):

P input signal

N input signal

NSW input signal

R input signal

(C) All signals are OFF simultaneously for P, R, N and

D positions (2-trip detection logic).

Open or short in park/neutral

position switch circuit

Park/neutral position switch

Transmission control switch

(Column shift shift lever

sub-assembly)*1

Transmission control switch

(Transmission floor shift

assembly)*2

ECM

HINT:

*1: for Column Shift Type
*2: for Floor Shift Type

MONITOR DESCRIPTION

This DTC indicates a problem with the park/neutral position switch and the wire harness in the park/neutral

position switch circuit.

The park/neutral position switch detects the shift lever position and sends a signal to the ECM.

For security, the park/neutral position switch detects the shift lever position so that the engine can be started

only when the shift lever is in P or N.

The park/neutral position switch sends a signal to the ECM according to the shift lever position (P, R, N, D or S).

The ECM determines that there is a problem with the switch or related parts if it receives more than 1 position

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

signal simultaneously. The ECM will illuminate the MIL and store the DTC.

MONITOR STRATEGY

Related DTCs

P0705: Park/neutral position switch/Verify switch input

Required sensors/Components

Park/neutral position switch

Duration

Condition (A) and (B)

2 seconds

Condition (C)

60 seconds

MIL operation

2 driving cycles

TYPICAL ENABLING CONDITIONS

All

The monitor will run whenever the following DTCs are not present

None

Battery voltage

8 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

P switch

N switch

NSW switch

ON

R switch

ON

D switch

ON

Condition (B)

ON

N switch

ON

NSW switch

ON

R switch

ON

Condition (C)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OFF

N switch

OFF

NSW switch

OFF

R switch

OFF

D switch

OFF

COMPONENT OPERATING RANGE

Park/neutral position switch

The park/neutral position switch sends only one signal to the ECM

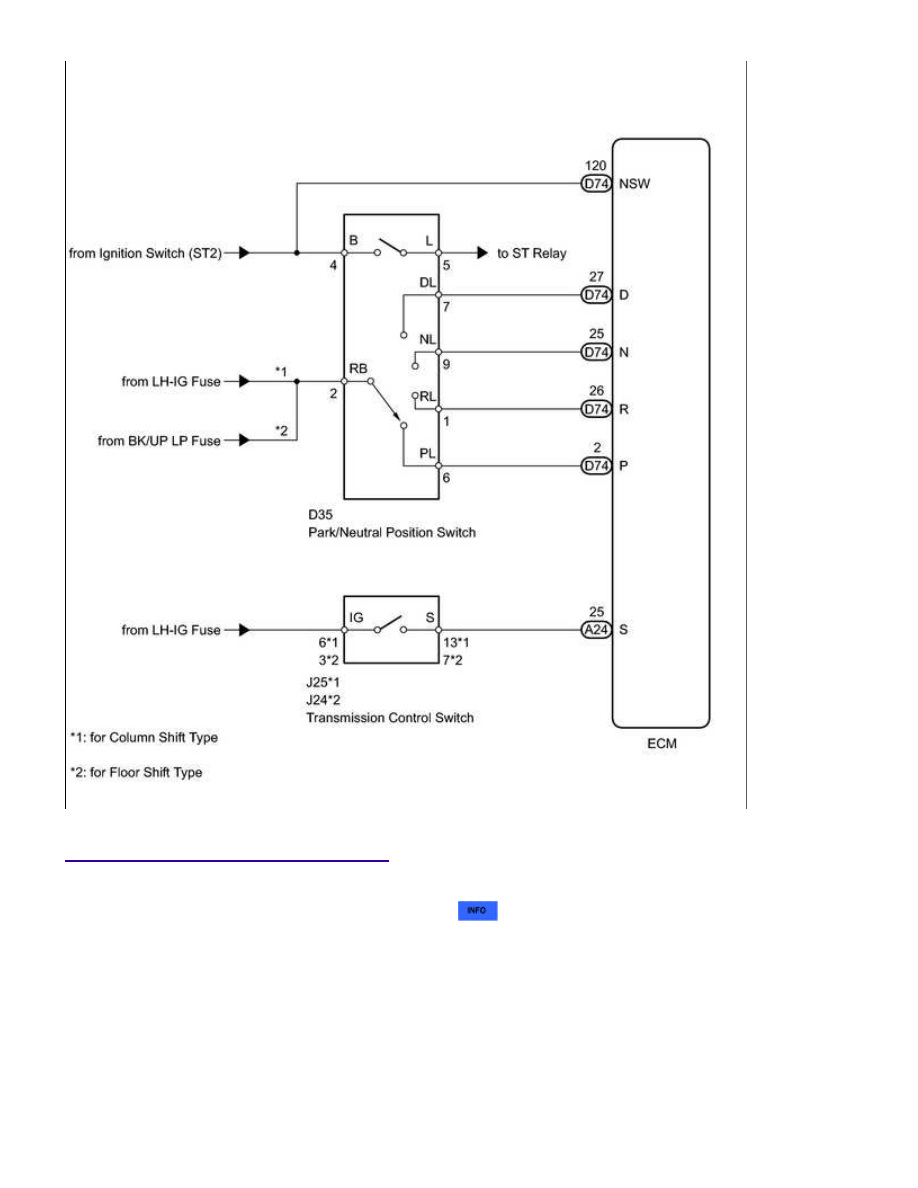

WIRING DIAGRAM

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.
