Toyota Tundra (2015 year). Manual - part 2998

C

OK

(f) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1630 and B1635 are not output

A

DTC B1630 is output

B

DTC B1635 is output

C

A

USE SIMULATION METHOD TO CHECK

B

GO TO STEP 12

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor and side airbag

sensor RH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

3.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and side airbag sensor RH.

(b) Check that the connectors (on the center airbag sensor side and side airbag sensor RH side) are

not damaged.

OK:

The connectors are not deformed or damaged.

NG

REPLACE NO. 2 FLOOR WIRE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

OK

4.

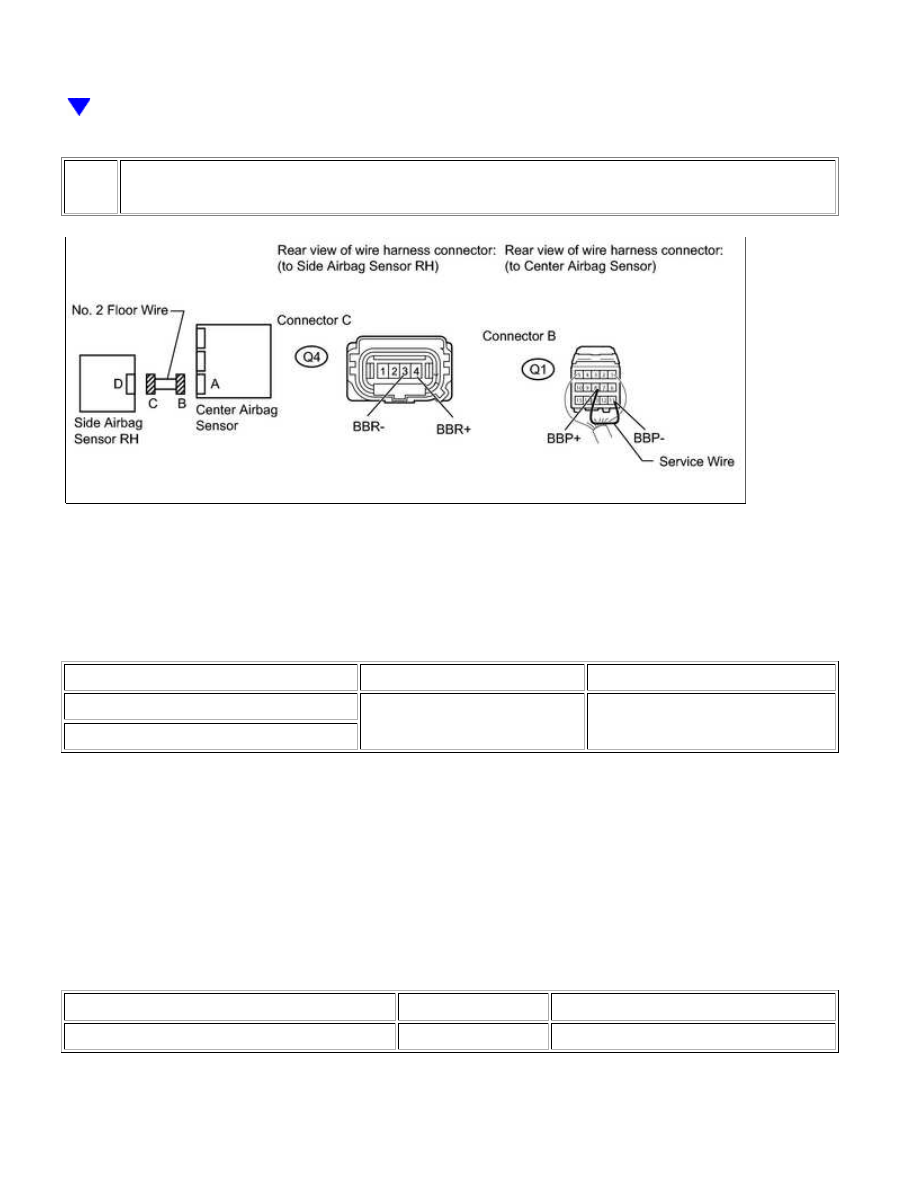

CHECK NO. 2 FLOOR WIRE (CENTER AIRBAG SENSOR - SIDE AIRBAG SENSOR RH)

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Q4-3 (BBR-) - Body ground

Ignition switch ON

Below 1 V

Q4-4 (BBR+) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q4-3 (BBR-) - Q4-4 (BBR+)

Always

Below 1 Ω

(h) Disconnect the service wire from connector B.

(i) Measure the resistance according to the value(s) in the table below.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q4-3 (BBR-) - Q4-4 (BBR+)

Always

1 MΩ or higher

Q4-3 (BBR-) - Body ground

Q4-4 (BBR+) - Body ground

NG

REPLACE NO. 2 FLOOR WIRE

5.

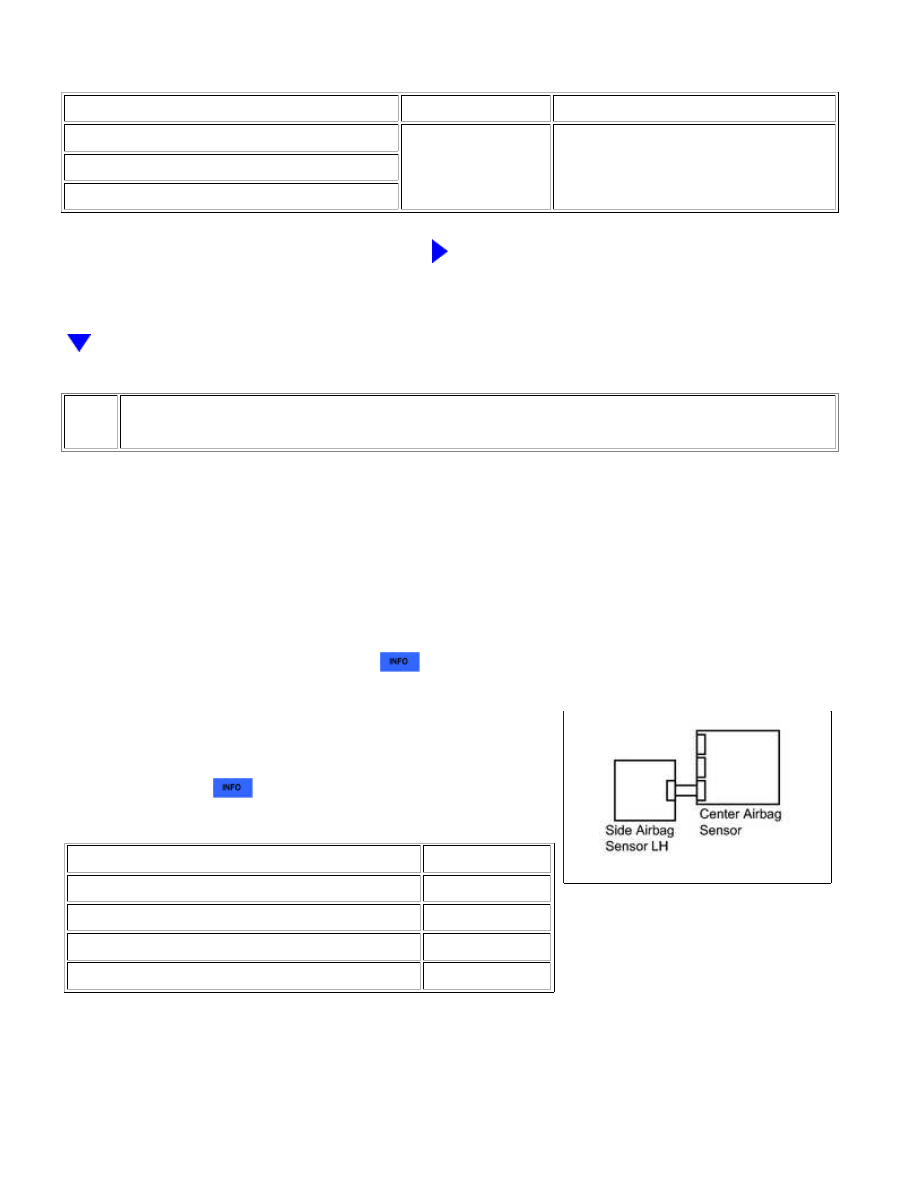

CHECK SIDE AIRBAG SENSOR RH

(a) Interchange the side airbag sensor LH with RH and connect

the connectors to them.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1630 and B1635 are not output

A

DTC B1630 is output (for Double Cab)

B

DTC B1630 is output (for CrewMax)

C

DTC B1635 is output

D

HINT:

Codes other than DTC B1630 and B1635 may be output at this

time, but they are not related to this check.

(h) Turn the ignition switch off.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

D

OK

OK

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the side airbag sensor LH and RH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

B

REPLACE SIDE AIRBAG SENSOR RH

C

REPLACE SIDE AIRBAG SENSOR RH

6.

CHECK CONNECTION OF CONNECTORS

(a) Check that the connector is properly connected to the door side airbag sensor RH.

OK:

The connector is properly connected.

NG

CONNECT CONNECTORS PROPERLY

7.

CHECK CONNECTORS

(a) Disconnect the connectors from the side airbag sensor RH and door side airbag sensor RH.

(b) Check that the connector (on the door side airbag sensor RH side) is not damaged.

OK:

The connector is not deformed or damaged.

NG

REPLACE HARNESS AND CONNECTOR

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...
