B

REPLACE SIDE AIRBAG SENSOR LH

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

D

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002ZLJ00FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/23,B1635/24; Driver Side Rear Airbag

Sensor Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1630/23 Driver Side Rear Airbag Sensor Circuit Malfunction

DTC

B1635/24 Front Passenger Side Rear Airbag Sensor Circuit Malfunction

DESCRIPTION

If the center airbag sensor receives signals from the lateral deceleration sensor, it determines whether the SRS

should be activated.

DTC B1630/23 or B1635/24 is recorded when a malfunction is detected in the side airbag sensor LH or RH circuit.

HINT:

"Rear Airbag Sensor" refers to the side airbag sensor.

DTC CODE

DETECTION CONDITION

TROUBLE AREA

B1630/23

Center airbag sensor malfunction

Side airbag sensor LH

Center airbag sensor assembly

B1635/24

Center airbag sensor malfunction

Side airbag sensor RH

Center airbag sensor assembly

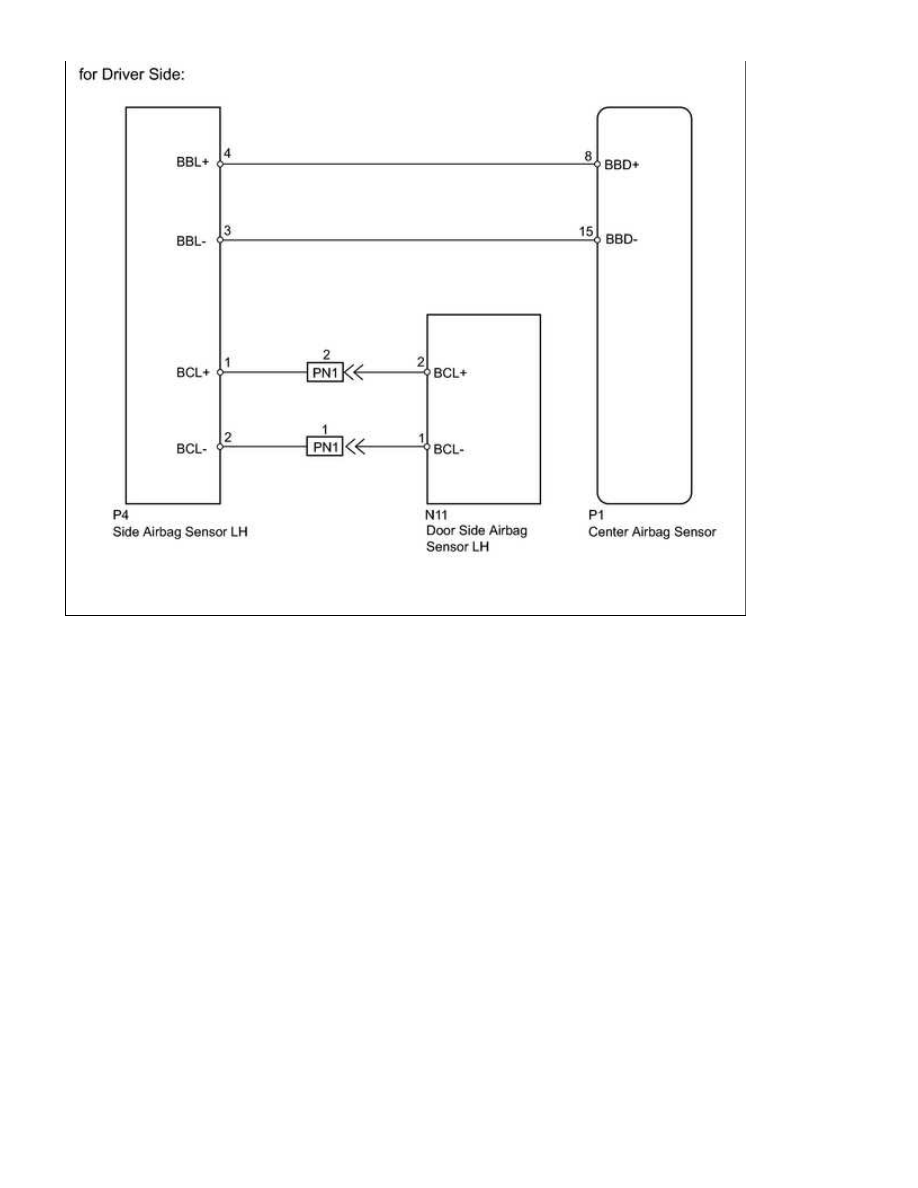

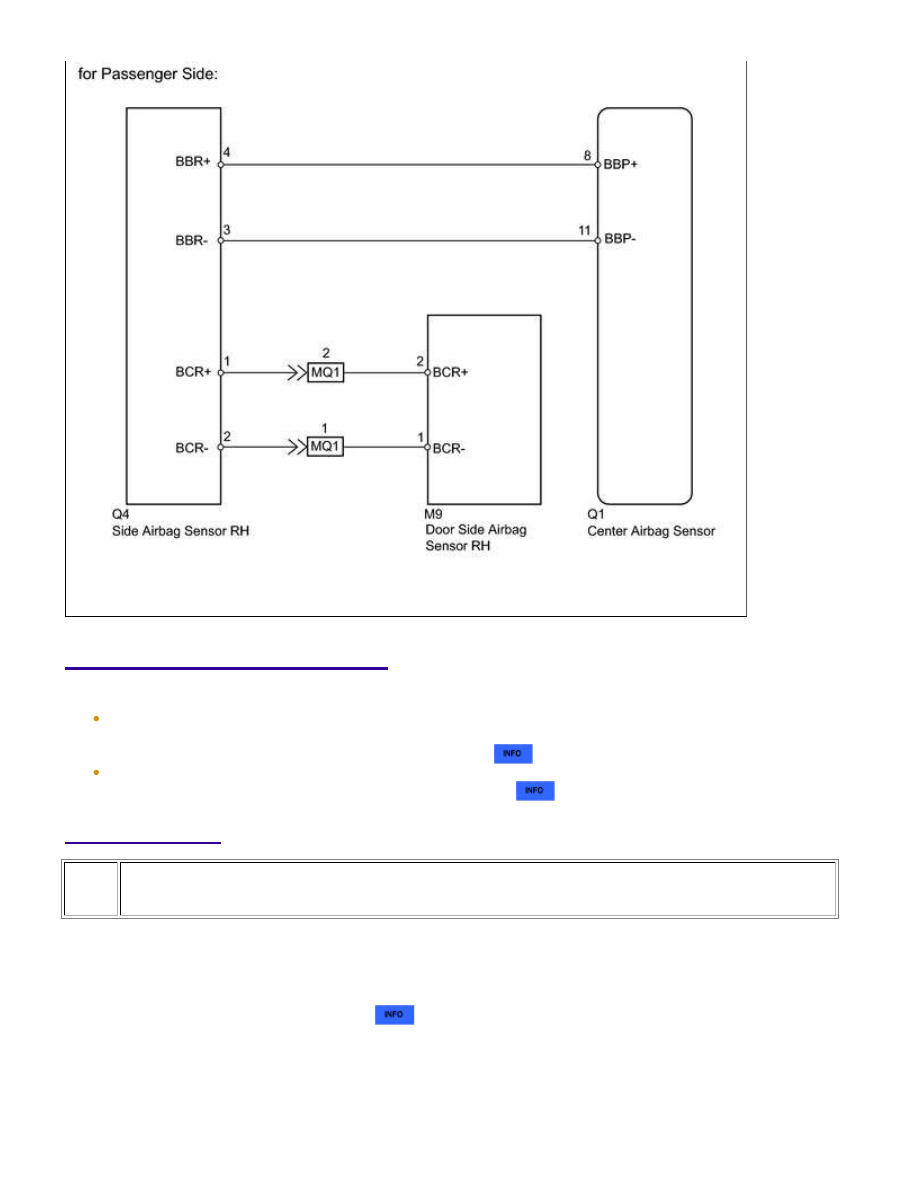

WIRING DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC

(a) Turn the ignition switch off.

(b) Turn the ignition switch to ON, and wait for at least 60 seconds.

(c) Clear the DTCs stored in the memory



.

(d) Turn the ignition switch off.

(e) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...
