Toyota Tundra (2015 year). Manual - part 2996

OK

NG

REPLACE NO. 2 FLOOR WIRE

5.

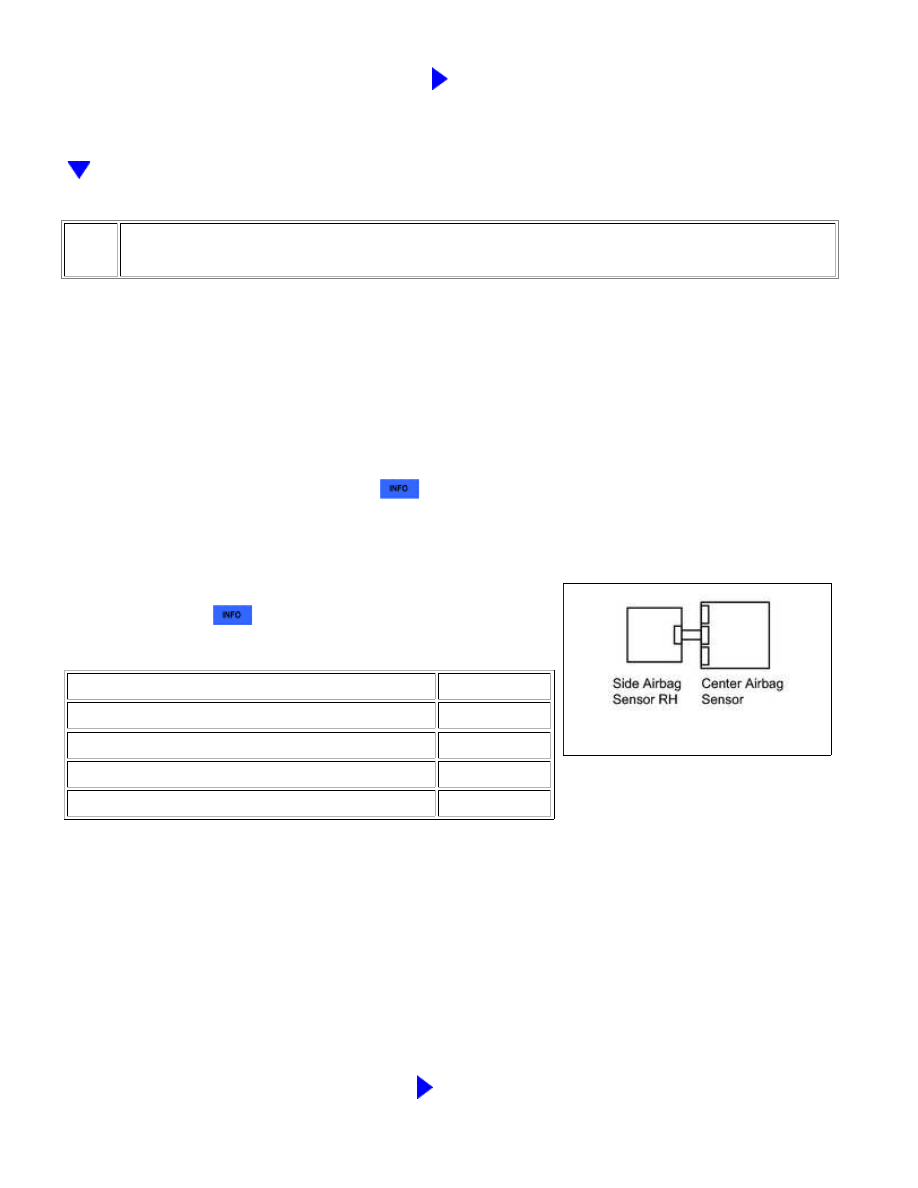

CHECK SIDE AIRBAG SENSOR RH

(a) Interchange the side airbag sensor LH with RH and connect

the connectors to them.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1620 and B1625 are not output

A

DTC B1620 is output

B

DTC B1625 is output (for Column Shift Type)

C

DTC B1625 is output (for Floor Shift Type)

D

HINT:

Codes other than DTC B1620 and B1625 may be output at this

time, but they are not related to this check.

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the side airbag sensor LH and RH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...

OK

OK

B

REPLACE SIDE AIRBAG SENSOR RH

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

D

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

6.

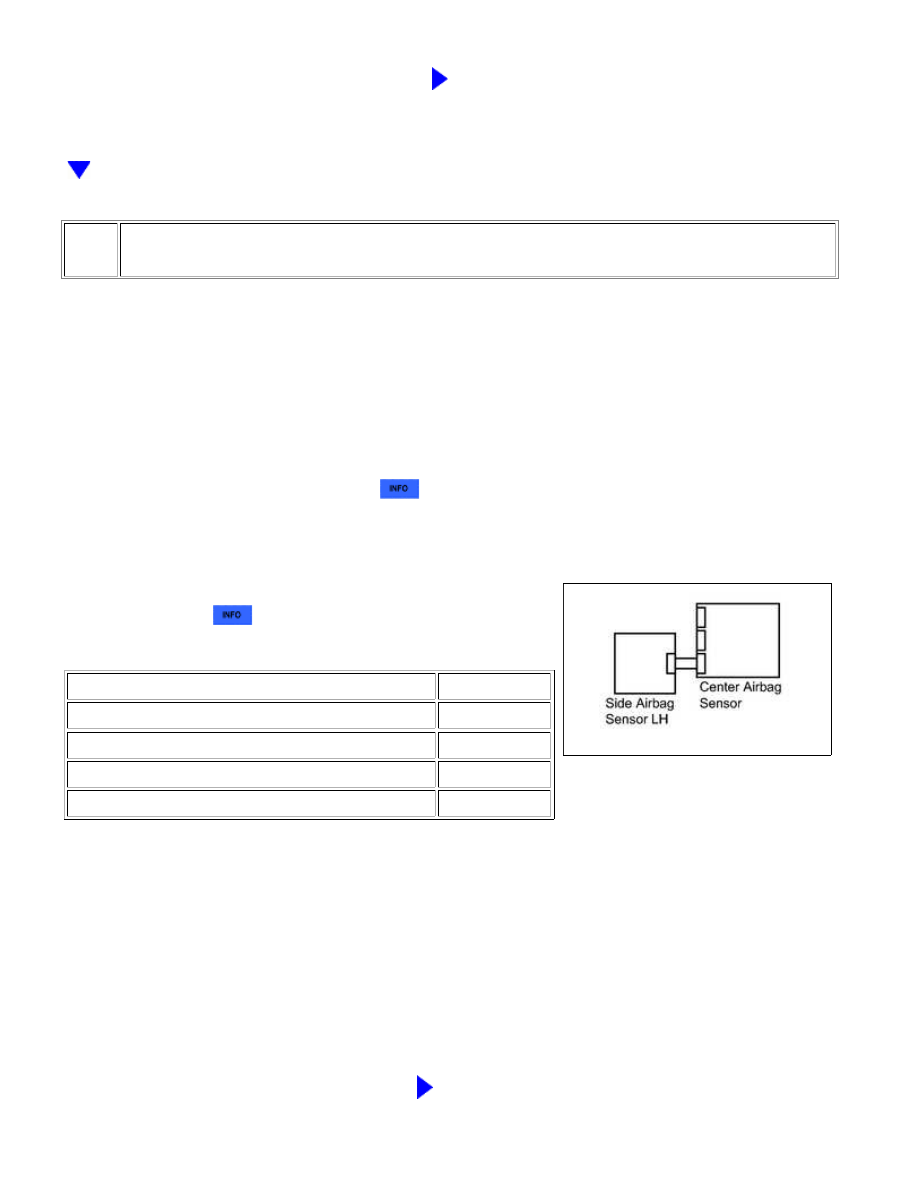

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor and side airbag

sensor LH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

7.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and side airbag sensor LH.

(b) Check that the connectors (on the center airbag sensor side and side airbag sensor LH side) are

not damaged.

OK:

The connectors are not deformed or damaged.

NG

REPLACE FLOOR WIRE

8.

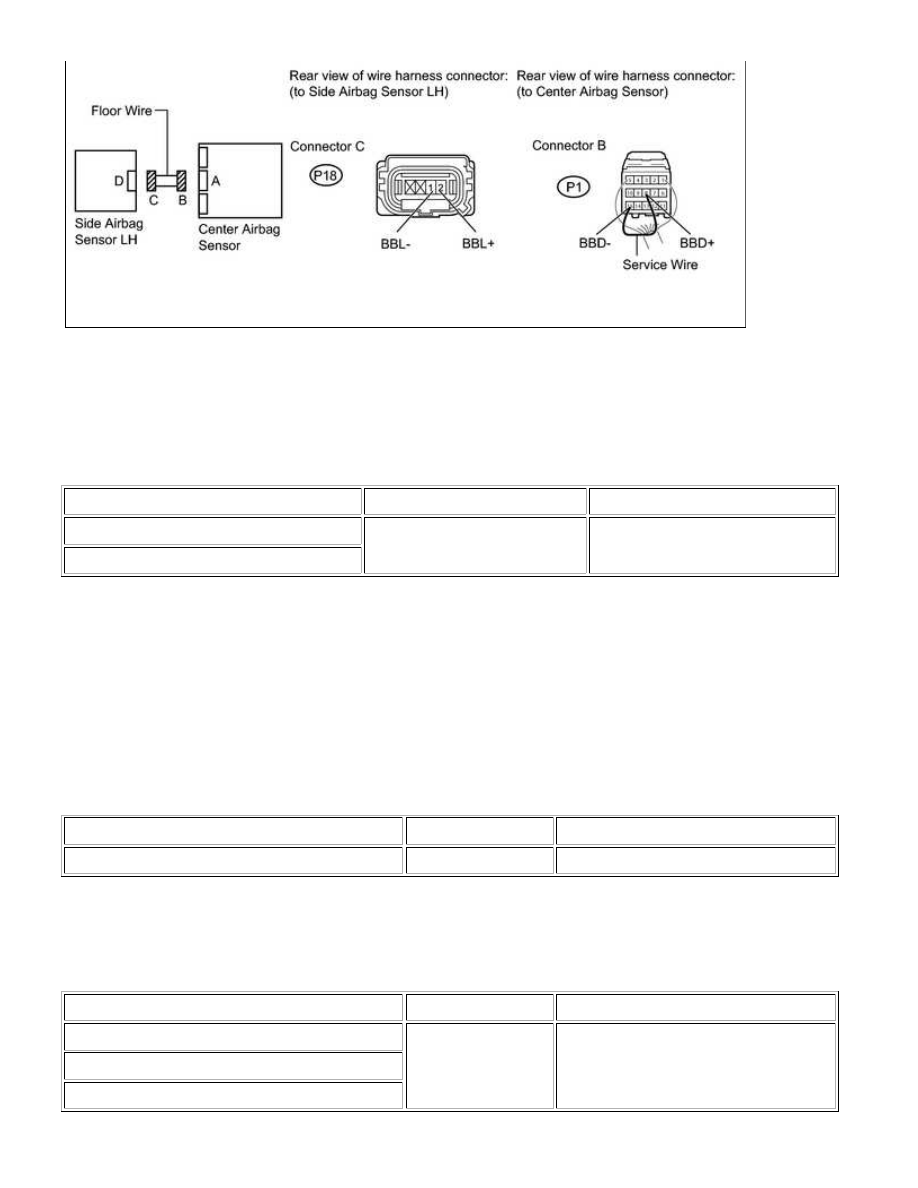

CHECK FLOOR WIRE (CENTER AIRBAG SENSOR - SIDE AIRBAG SENSOR LH)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

P18-1 (BBL-) - Body ground

Ignition switch ON

Below 1 V

P18-2 (BBL+) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P18-1 (BBL-) - P18-2 (BBL+)

Always

Below 1 Ω

(h) Disconnect the service wire from connector B.

(i) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P18-1 (BBL-) - P18-2 (BBL+)

Always

1 MΩ or higher

P18-1 (BBL-) - Body ground

P18-2 (BBL+) - Body ground

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...

OK

NG

REPLACE FLOOR WIRE

9.

CHECK SIDE AIRBAG SENSOR LH

(a) Interchange the side airbag sensor RH with LH and connect

the connectors to them.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1620 and B1625 are not output

A

DTC B1625 is output

B

DTC B1620 is output (for Column Shift Type)

C

DTC B1620 is output (for Floor Shift Type)

D

HINT:

Codes other than DTC B1620 and B1625 may be output at this

time, but they are not related to this check.

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the side airbag sensor RH and LH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...
