(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

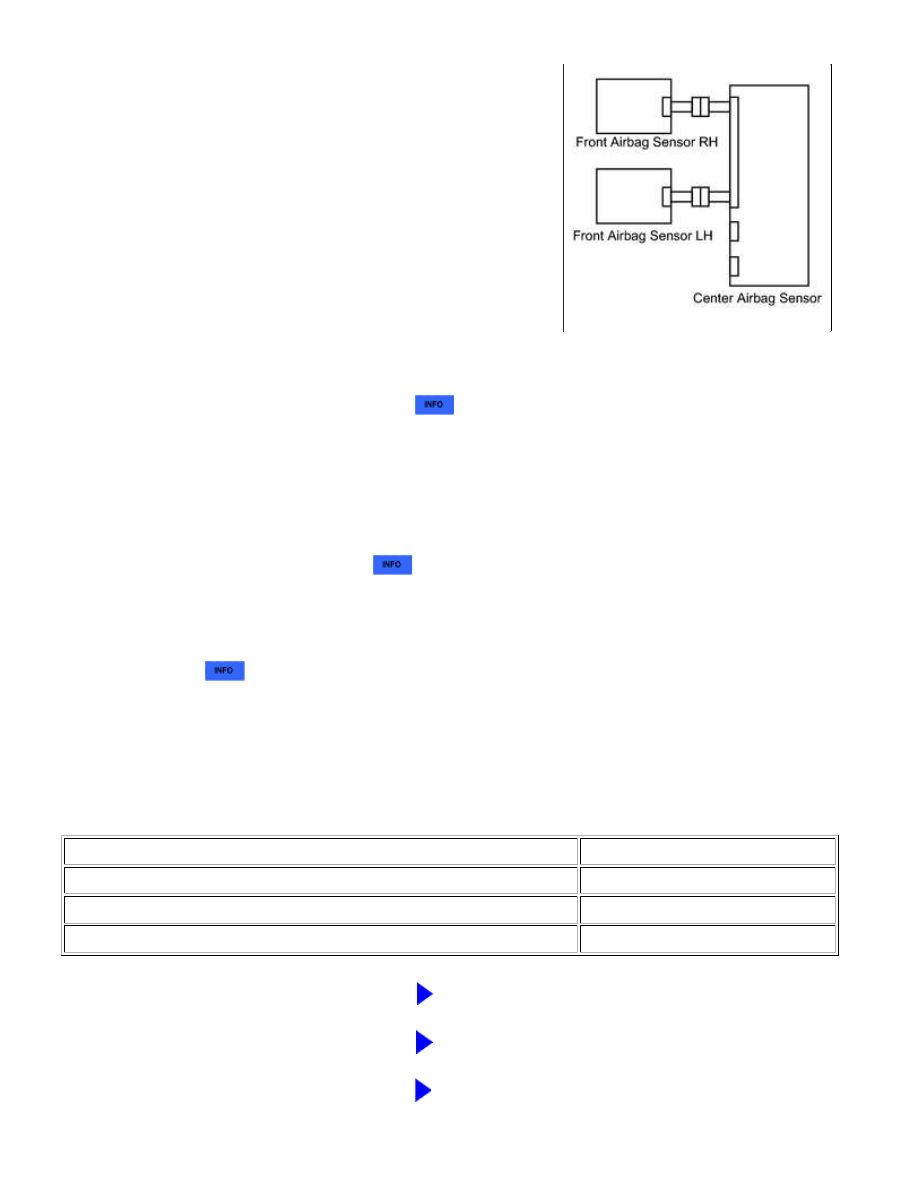

(c) Replace the front airbag sensor RH and LH



.

HINT:

Perform the inspection using parts from a normal vehicle when possible.

(d) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(e) Turn the ignition switch to ON, and wait for at least 60 seconds.

(f) Clear the DTCs stored in the memory



.

(g) Turn the ignition switch off.

(h) Turn the ignition switch to ON, and wait for at least 60 seconds.

(i) Check for DTCs



.

OK:

DTC B1610 and B1615 are not output.

HINT:

Codes other than B1610 and B1615 may be output at this time, but they are not related to this check.

Result

RESULT

PROCEED TO

NG (for Floor Shift Type)

A

NG (for Column Shift Type)

B

OK

C

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

END

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1610/...

18.

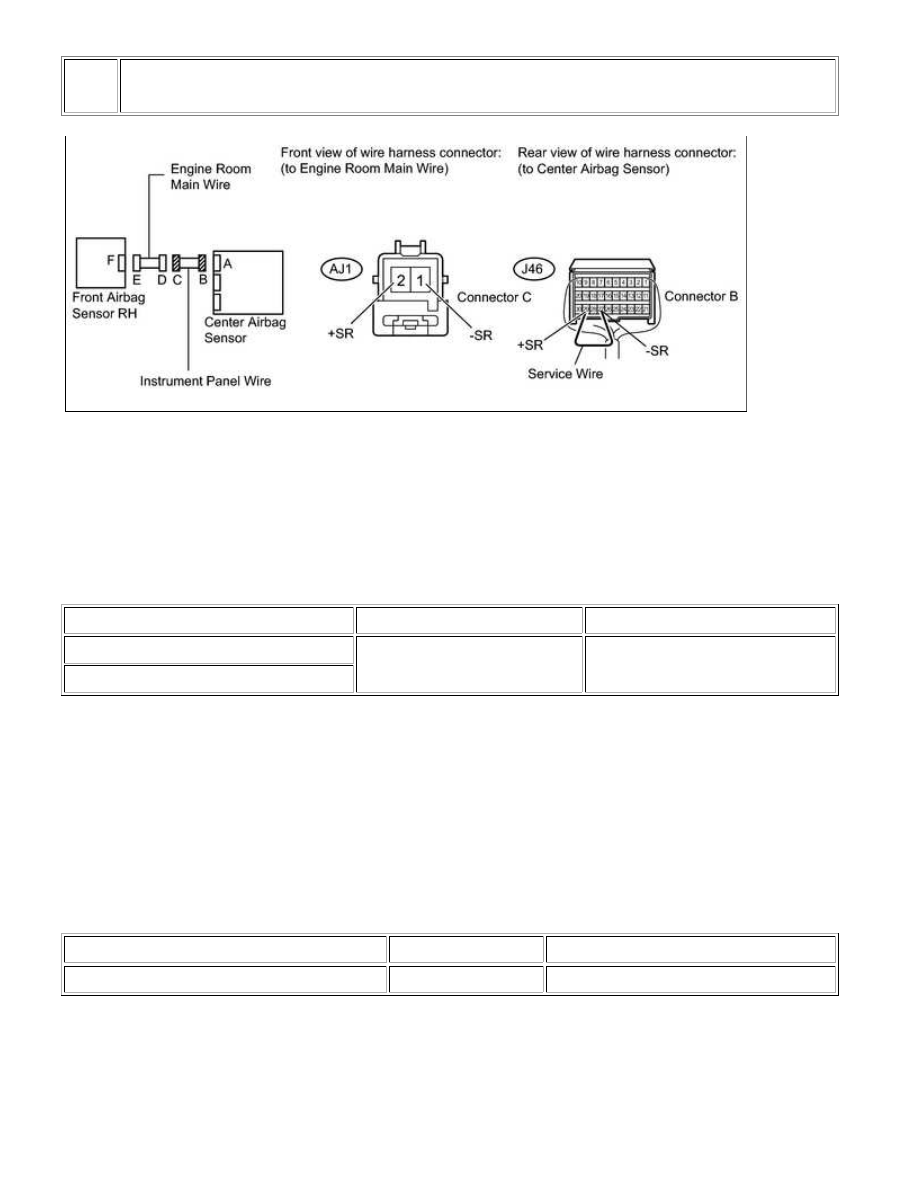

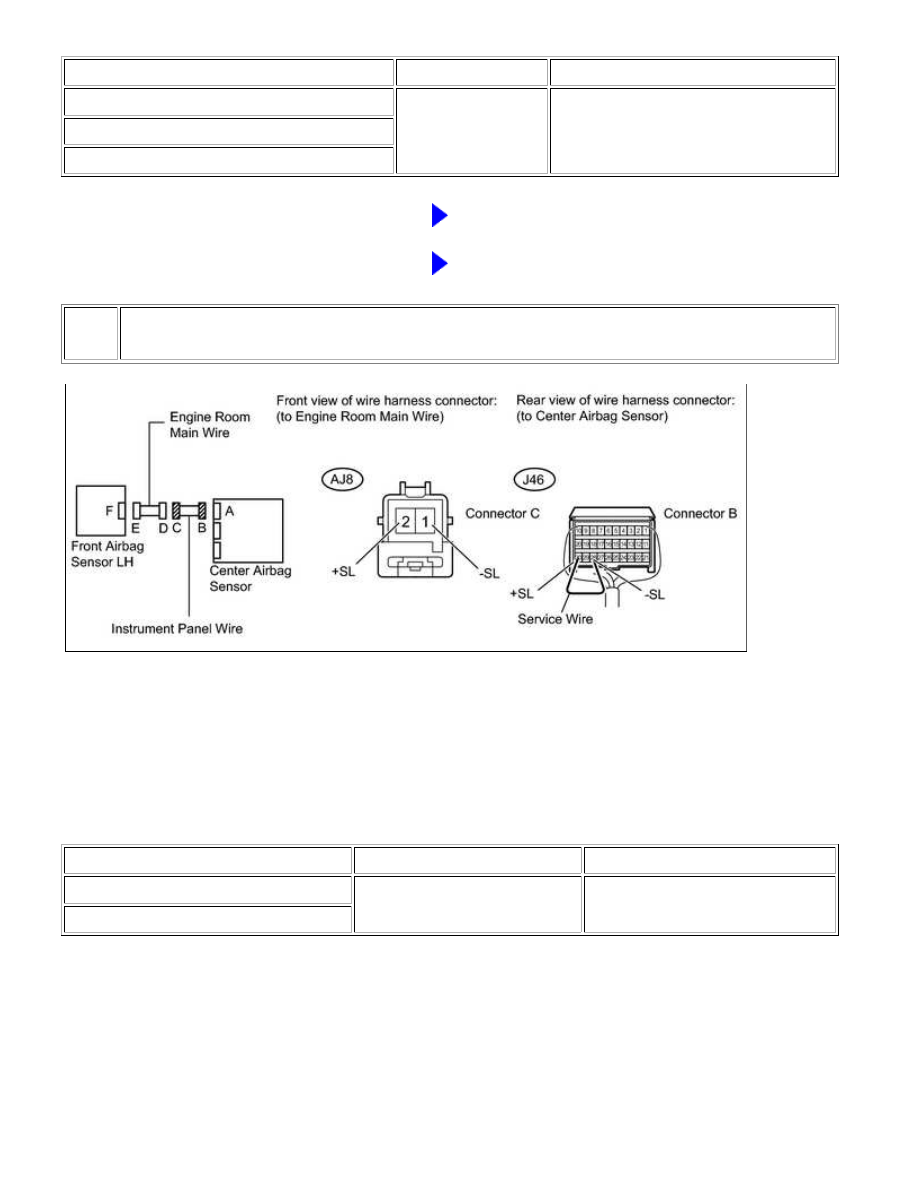

CHECK INSTRUMENT PANEL WIRE

(a) Disconnect the instrument panel wire connector from the engine room main wire.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

AJ1-1 (-SR) - Body ground

Ignition switch ON

Below 1 V

AJ1-2 (+SR) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

AJ1-1 (-SR) - AJ1-2 (+SR)

Always

Below 1 Ω

(i) Disconnect the service wire from connector B.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1610/...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

AJ1-1 (-SR) - AJ1-2 (+SR)

Always

1 MΩ or higher

AJ1-1 (-SR) - Body ground

AJ1-2 (+SR) - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

OK

REPLACE ENGINE ROOM MAIN WIRE

19.

CHECK INSTRUMENT PANEL WIRE

(a) Disconnect the instrument panel wire connector from the engine room main wire.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

AJ8-1 (-SL) - Body ground

Ignition switch ON

Below 1 V

AJ8-2 (+SL) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1610/...

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

AJ8-1 (-SL) - AJ8-2 (+SL)

Always

Below 1 Ω

(i) Disconnect the service wire from connector B.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

AJ8-1 (-SL) - AJ8-2 (+SL)

Always

1 MΩ or higher

AJ8-1 (-SL) - Body ground

AJ8-2 (+SL) - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

OK

REPLACE ENGINE ROOM MAIN WIRE
