Toyota Tundra (2015 year). Manual - part 2985

Last Modified: 9-16-2014

6.6 T

Doc ID: RM0000030NK00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra

[08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Airbag system

SYMPTOM

SUSPECTED AREA

SEE

PAGE

The SRS warning light goes off after the primary check, but then comes

on.

SRS Warning Light Remains

ON

With the ignition switch ON, the SRS warning light sometimes comes on

after approximately 6 seconds.

SRS Warning Light Remains

ON

The SRS warning light always comes on even when DTC is not output.

SRS Warning Light Remains

ON

With the ignition switch ON, the SRS warning light does not come on.

SRS Warning Light does not

Come ON

Although an SRS warning light operates normally, DTC or a normal

system code is not displayed.

Diagnosis Circuit

Diagnosis Circuit

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PROB...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000000XF90FUX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -

       ]

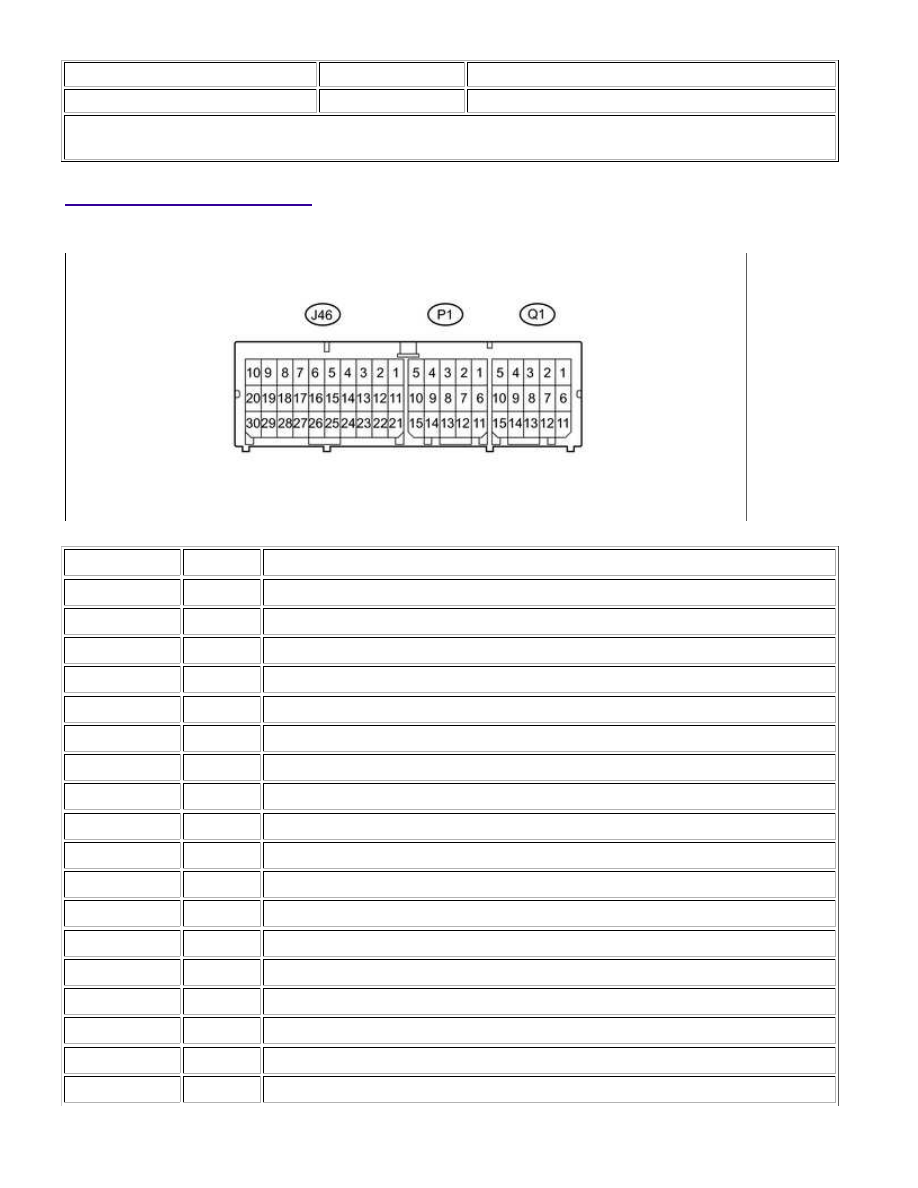

TERMINALS OF ECU

1. CENTER AIRBAG SENSOR

TERMINAL NO.

SYMBOLS

DESTINATION

J46-1

P2+

Front passenger airbag (Front passenger side squib 2nd step)

J46-2

P2-

Front passenger airbag (Front passenger side squib 2nd step)

J46-3

P-

Front passenger airbag (Front passenger side squib)

J46-4

P+

Front passenger airbag (Front passenger side squib)

J46-5

D+

Steering pad (Driver side squib)

J46-6

D-

Steering pad (Driver side squib)

J46-7

D2-

Steering pad (Driver side squib 2nd step)

J46-8

D2+

Steering pad (Driver side squib 2nd step)

J46-9

DK+

Driver side knee airbag (Driver side knee squib)

J46-10

DK-

Driver side knee airbag (Driver side knee squib)

J46-11

VHP+

Front passenger airbag (Variable vent hole squib)

J46-12

VHP-

Front passenger airbag (Variable vent hole squib)

J46-13

CANH

CAN communication line

J46-16

SIL

DLC3

J46-17

P-AB

Front passenger seat belt warning light (Passenger airbag ON/OFF indicator)

J46-19

PK+

Front passenger side knee airbag (Front passenger side knee squib)

J46-20

PK-

Front passenger side knee airbag (Front passenger side knee squib)

J46-21

IG2

IGN fuse

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: TERM...

TERMINAL NO.

SYMBOLS

DESTINATION

J46-22

CANL

CAN communication line

J46-23

PAON

Passenger airbag ON/OFF indicator

J46-25

E1

Ground

J46-26

E2

Ground

J46-27

-SR

Front airbag sensor RH

J46-28

-SL

Front airbag sensor LH

J46-29

+SR

Front airbag sensor RH

J46-30

+SL

Front airbag sensor LH

P1-1

PD-

Front seat outer belt LH (Front pretensioner squib LH)

P1-2

PD+

Front seat outer belt LH (Front pretensioner squib LH)

P1-6

ICD-

Curtain shield airbag LH (Curtain shield squib LH)

P1-7

ICD+

Curtain shield airbag LH (Curtain shield squib LH)

P1-8

BBD+

Side airbag sensor LH

P1-9

SFD+

Front seat side airbag LH (Front side squib LH)

P1-10

SFD-

Front seat side airbag LH (Front side squib LH)

P1-11

DBE+

Front seat inner belt LH (Seat position airbag sensor)

P1-12

DBE-

Front seat inner belt LH (Seat position airbag sensor)

P1-13

DSP-

Seat position airbag sensor

P1-14

DSP+

Seat position airbag sensor

P1-15

BBD-

Side airbag sensor LH

Q1-4

PP+

Front seat outer belt RH (Front pretensioner squib RH)

Q1-5

PP-

Front seat outer belt RH (Front pretensioner squib RH)

Q1-6

SFP-

Front seat side airbag RH (Front side squib RH)

Q1-7

SFP+

Front seat side airbag RH (Front side squib RH)

Q1-8

BBP+

Side airbag sensor RH

Q1-9

ICP+

Curtain shield airbag RH (Curtain shield squib RH)

Q1-10

ICP-

Curtain shield airbag RH (Curtain shield squib RH)

Q1-11

BBP-

Side airbag sensor RH

Q1-12

FSP+

Occupant classification ECU

Q1-13

FSP-

Occupant classification ECU

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: TERM...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XFD0M3X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DIAGNOSIS SYSTEM; 2015 MY Tundra [08/2014 -

       ]

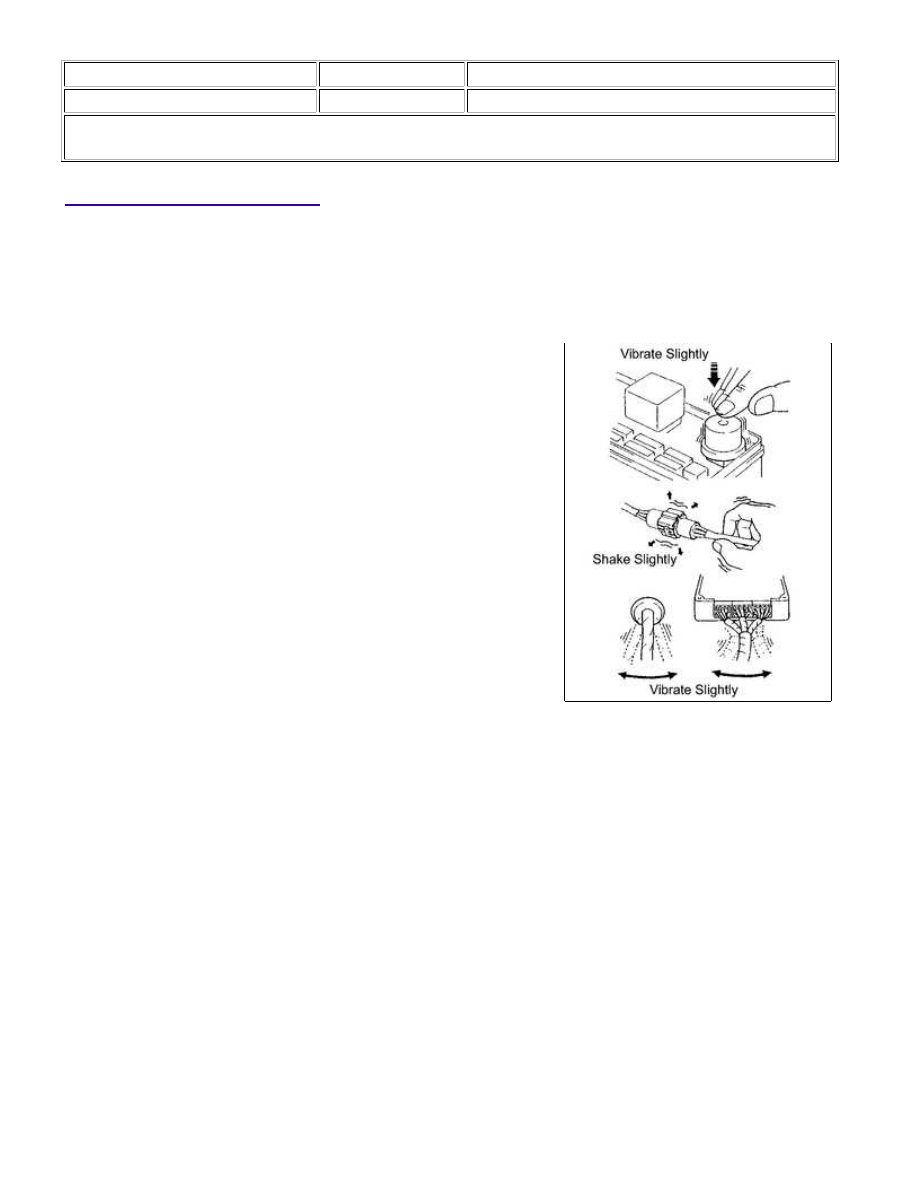

DIAGNOSIS SYSTEM

1. SYMPTOM SIMULATION

HINT:

The most difficult case in troubleshooting is when no problem

HINT:

Perform the simulation method only during the primary check

period (for approximately 6 seconds) after the ignition switch is
turned ON.

malfunction occurs.

NOTICE:

Shaking the relays too strongly may result in open relays.

(2) Slightly shake the connector vertically and horizontally.

(3) Slightly shake the wire harness vertically and horizontally.

HINT:

2. FUNCTION OF SRS WARNING LIGHT

(a) Primary check.

(1) Turn the ignition switch off. Wait for at least 2 seconds, and then turn the ignition switch ON. The SRS

HINT:

If trouble is detected during the primary check, the SRS warning light remains on even after the primary

check period (approximately 6 seconds) has elapsed.

(b) Constant check.

(1) After the primary check, the center airbag sensor constantly monitors the airbag system for trouble.

HINT:
