If trouble is detected during the constant check, the center airbag sensor functions as follows:

The SRS warning light comes on.
The SRS warning light goes off, and then comes on. This blinking pattern indicates a source voltage drop.
The SRS warning light goes off 10 seconds after the source voltage returns to normal.

(c) Review.

(1) When the airbag system is normal:

The SRS warning light comes on only during the primary check period (for approximately 6 seconds)

after the ignition switch is turned ON.

(2) When the airbag system has trouble:

The SRS warning light remains on even after the primary check period has elapsed.

The SRS warning light goes off after the primary check, but comes on again during the

constant check.

The SRS warning light does not come on when turning the ignition switch from OFF to ON.

HINT:

The center airbag sensor functions to keep the SRS warning light on if the airbag has been deployed.

3. CHECK SRS WARNING LIGHT

(a) Turn the ignition switch ON, and check that the SRS warning light

comes on for approximately 6 seconds (primary check).

(b) Check that the SRS warning light goes off approximately 6

seconds after the ignition switch is turned ON (constant check).

HINT:



.

The SRS warning light comes on occasionally after the primary
check period has elapsed.
The SRS warning light comes on, but a DTC is not output.
The ignition switch is turned from OFF to ON, but the SRS
warning light does not come on.

4. FUNCTION OF PASSENGER AIRBAG ON/OFF INDICATOR

(a) Initial check

(1) Turn the ignition switch ON.

(2) The passenger airbag ON/OFF indicator comes on for approximately 4 seconds, and then goes off for

approximately 2 seconds.

(3) Approximately 6 seconds after the ignition switch is turned ON, the passenger airbag ON/OFF indicator

will be ON or OFF depending on the conditions listed below.

CONDITION

"ON" INDICATOR

"OFF" INDICATOR

Vacant

OFF

OFF

Adult is seated

ON

OFF

Child is seated

OFF

ON

Child restraint system is set

OFF

ON

Front passenger occupant classification failure

OFF

ON

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DIAG...

HINT:

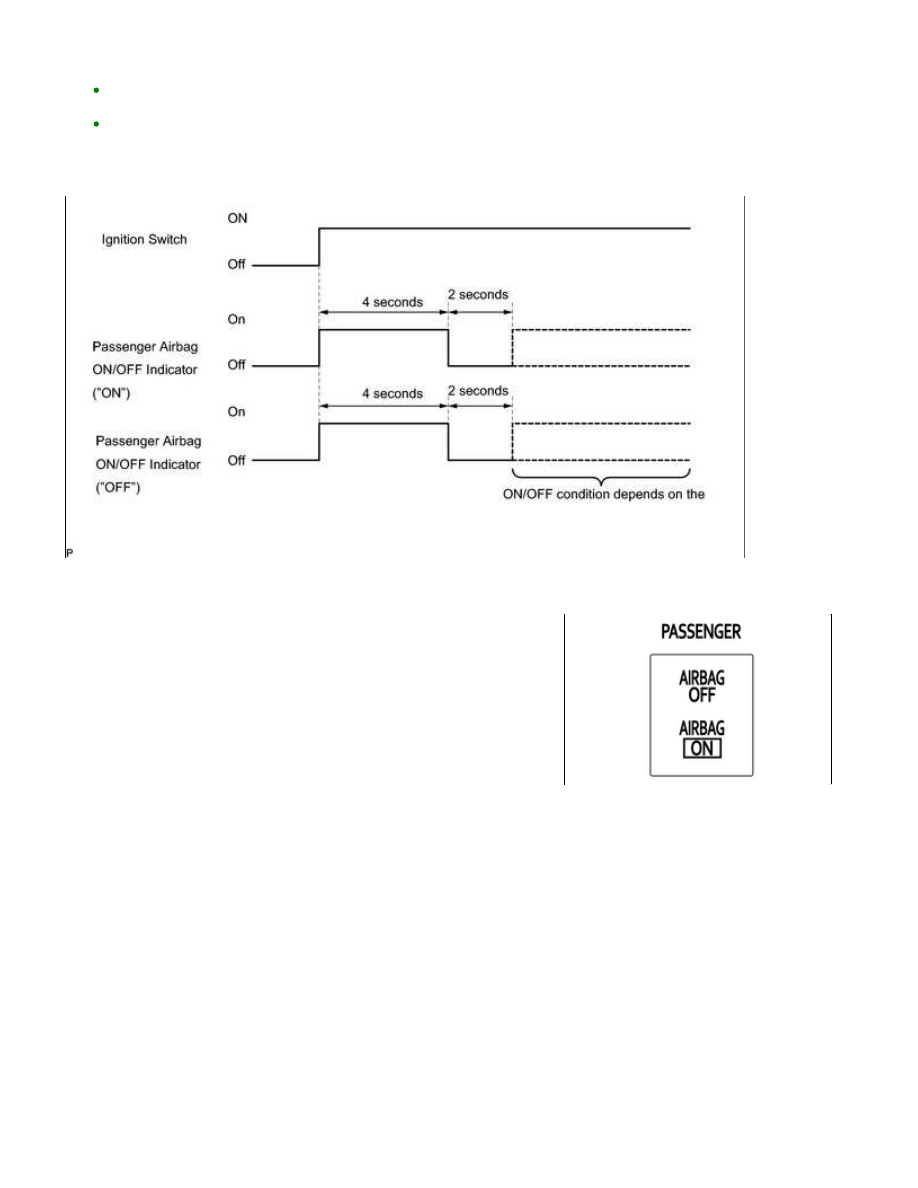

The passenger airbag ON/OFF indicator is based on the timing chart below in order to check the indicator
light circuit.
When the occupant classification system has trouble, both the SRS warning light and the passenger airbag
ON/OFF indicator ("OFF") come on. In this case, check the DTCs in "AIRBAG SYSTEM" first. Then
troubleshoot the occupant classification system if DTC B1650/32 is detected, and troubleshoot the
passenger airbag ON/OFF indicator if DTC B1660/43 is detected.

5. CHECK PASSENGER AIRBAG ON/OFF INDICATOR

(a) Turn the ignition switch ON.

(b) Check that the passenger airbag ON/OFF indicator ("ON" and

"OFF") comes on for approximately 4 seconds, and then goes off

for approximately 2 seconds.

HINT:

Refer to the table in the previous step regarding the passenger

airbag ON/OFF indicator when the ignition switch is turned ON
and approximately 6 seconds have passed.

6. ACTIVATION PREVENTION MECHANISM

(a) FUNCTION OF ACTIVATION PREVENTION MECHANISM

(2) This mechanism closes the circuit when the connector is disconnected by bringing the short spring into

contact with the terminals and shutting off external electricity to prevent accidental airbag activation.

(b) RELEASING OF ACTIVATION PREVENTION MECHANISM

the connection.

(2) Refer to the following illustrations concerning connectors utilizing the activation prevention mechanism

and its release method.

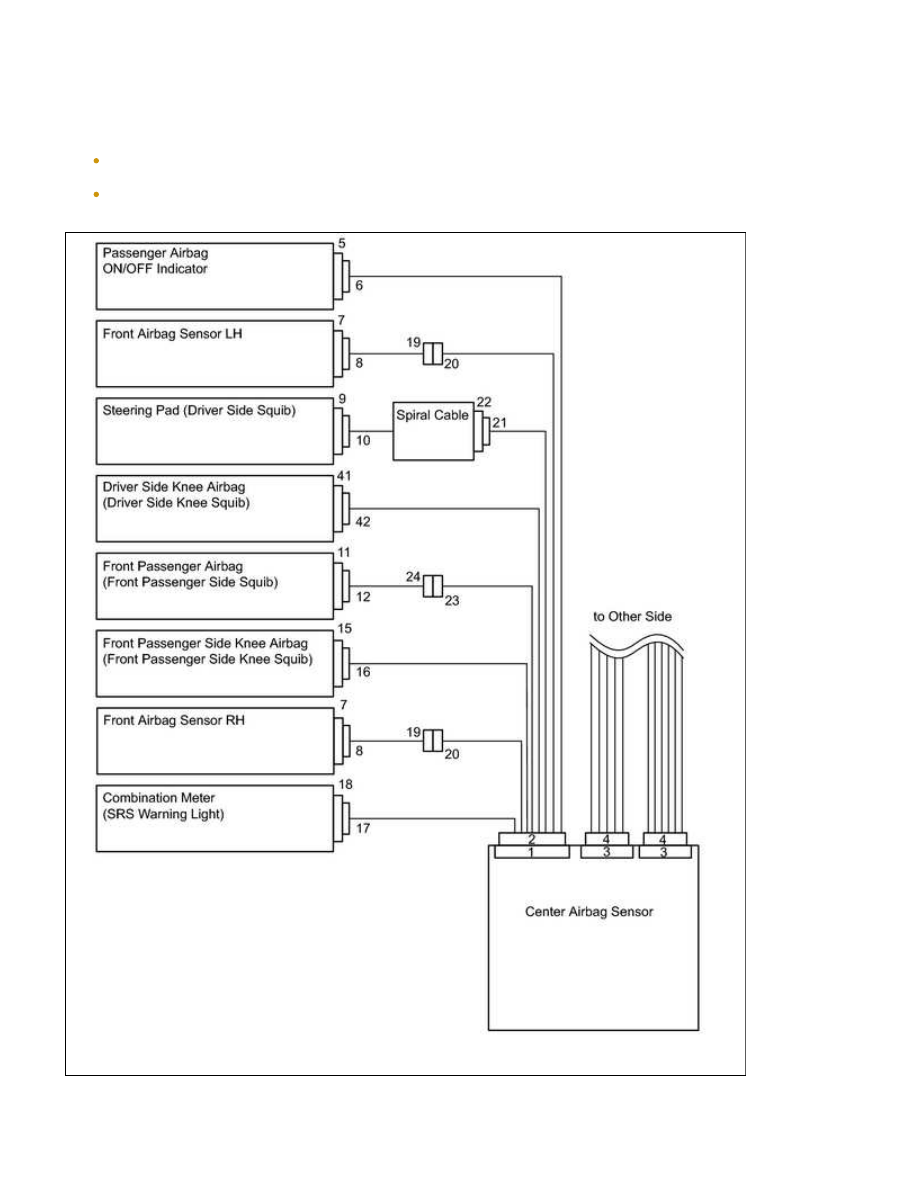

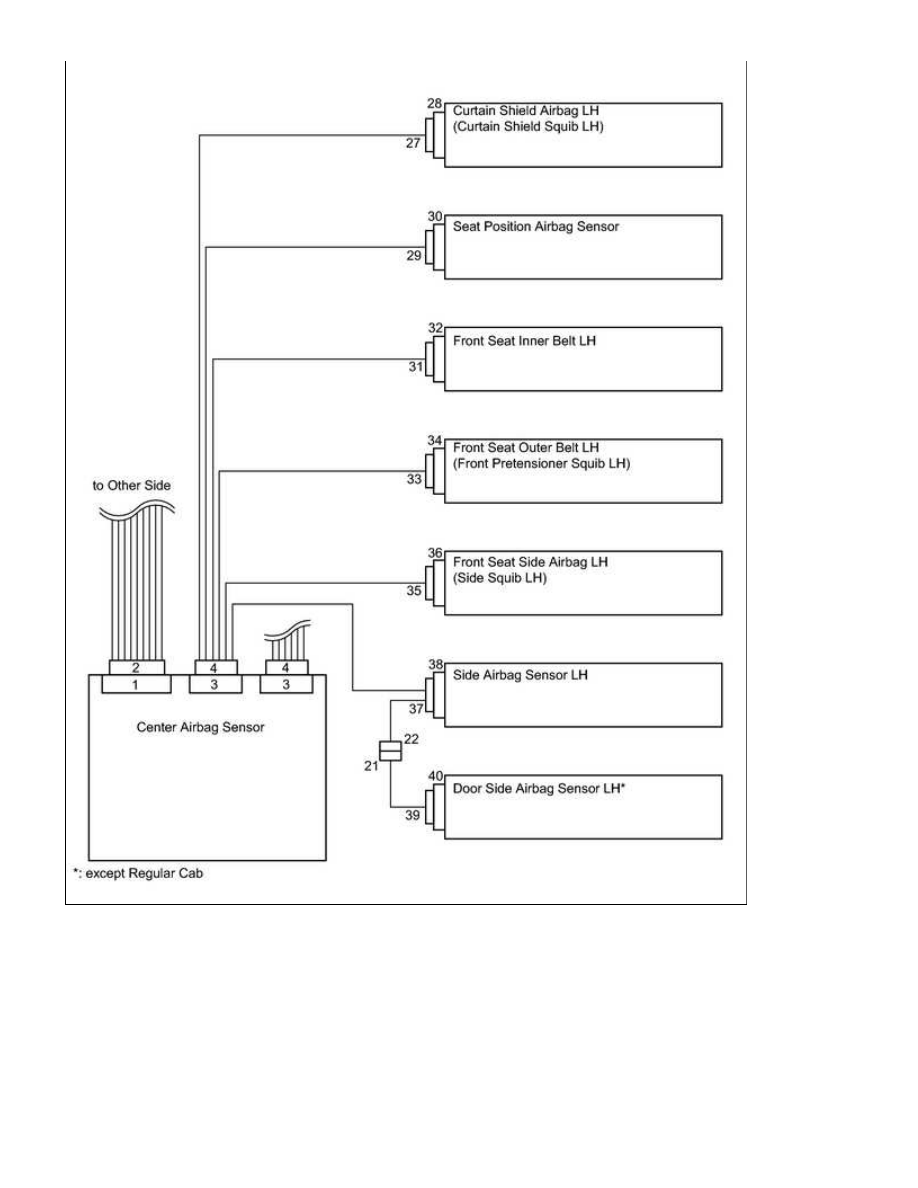

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DIAG...

CAUTION:

Never release the activation prevention mechanism on the squib connector even when inspecting with the

squib disconnected.

NOTICE:

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DIAG...
