Toyota Tundra (2015 year). Manual - part 2980

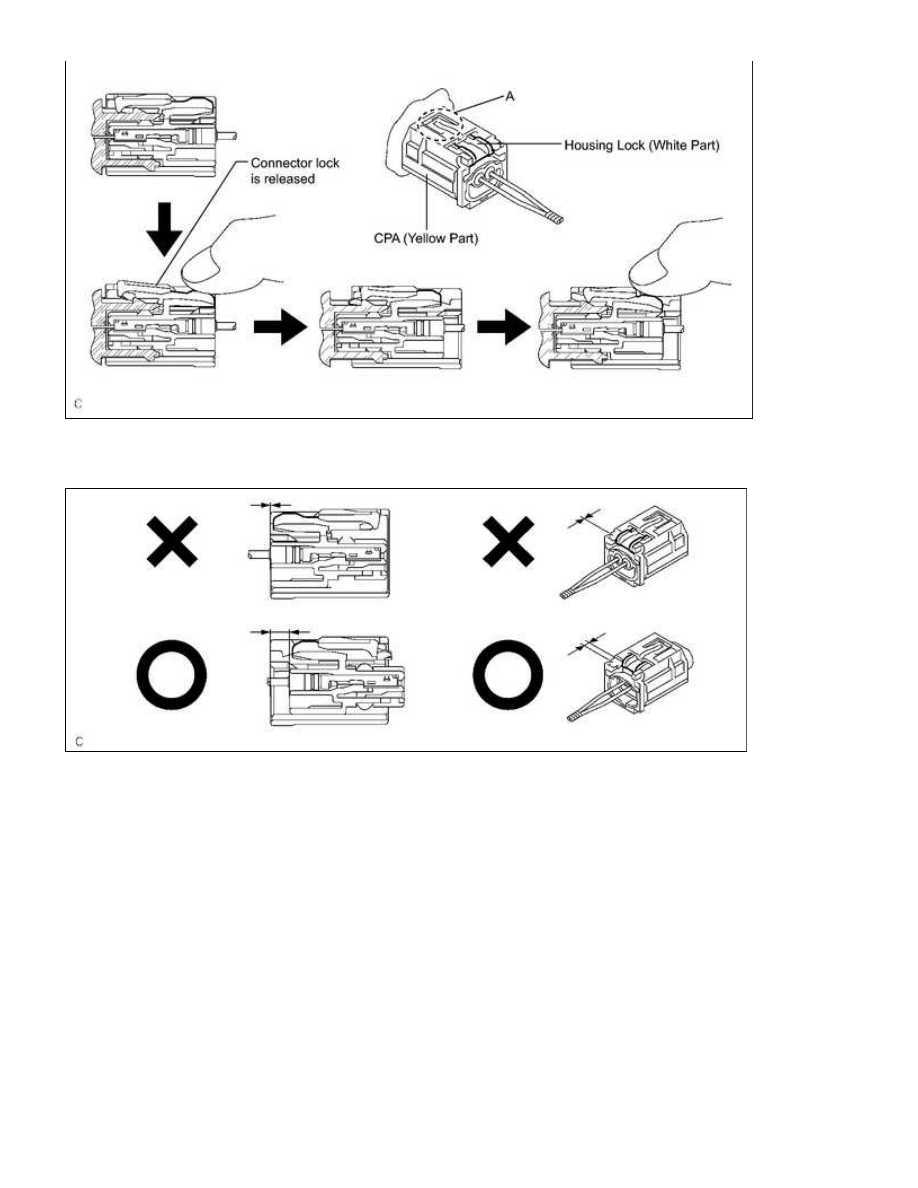

13. CONNECTION OF CONNECTOR FOR FRONT AIRBAG SENSOR AND DOOR SIDE AIRBAG

SENSOR

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

(b) Be sure to engage the connectors until they are locked. (When locking, make sure that a click sound can be

heard.)

HINT:

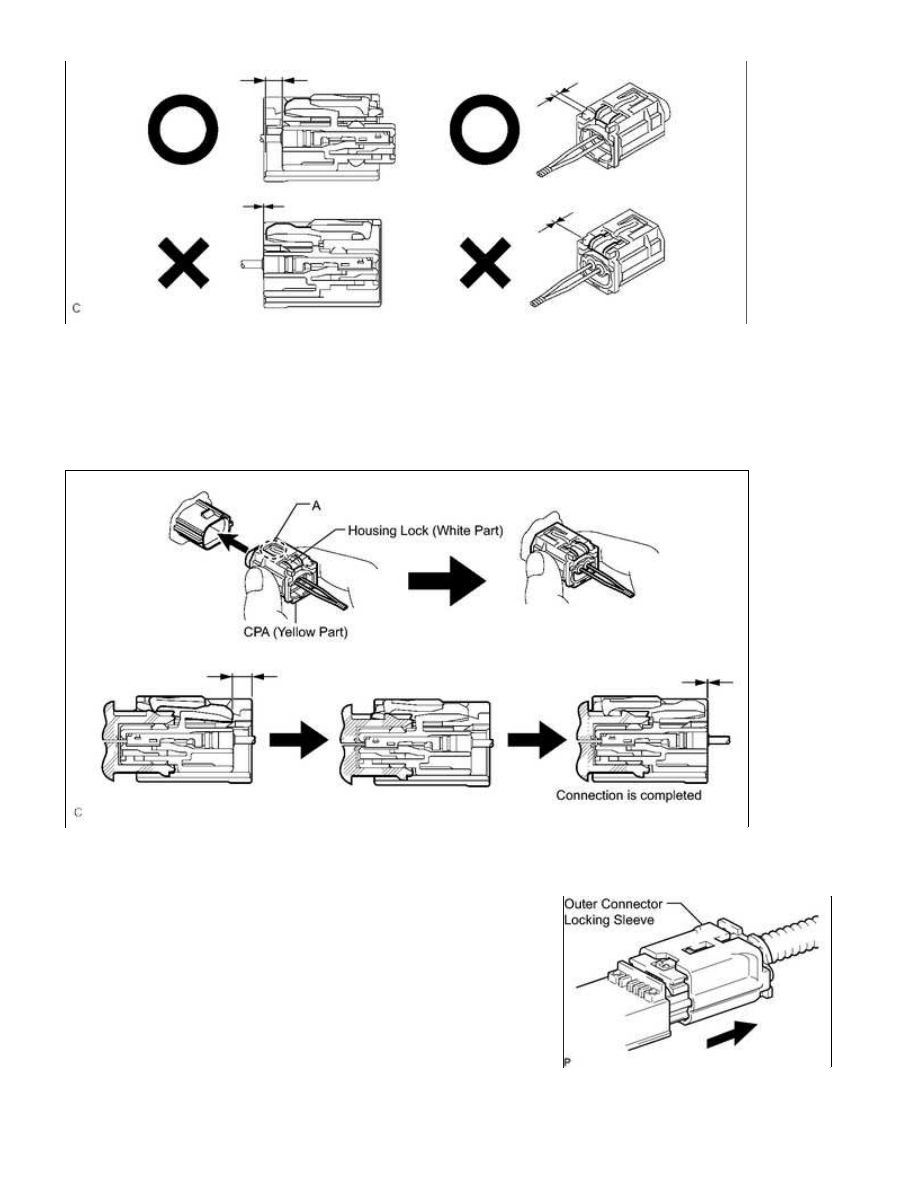

When connecting them, the housing lock (white part) slides. Be sure not to hold the housing lock (white

part) and part A, as it may result in an insecure fit.

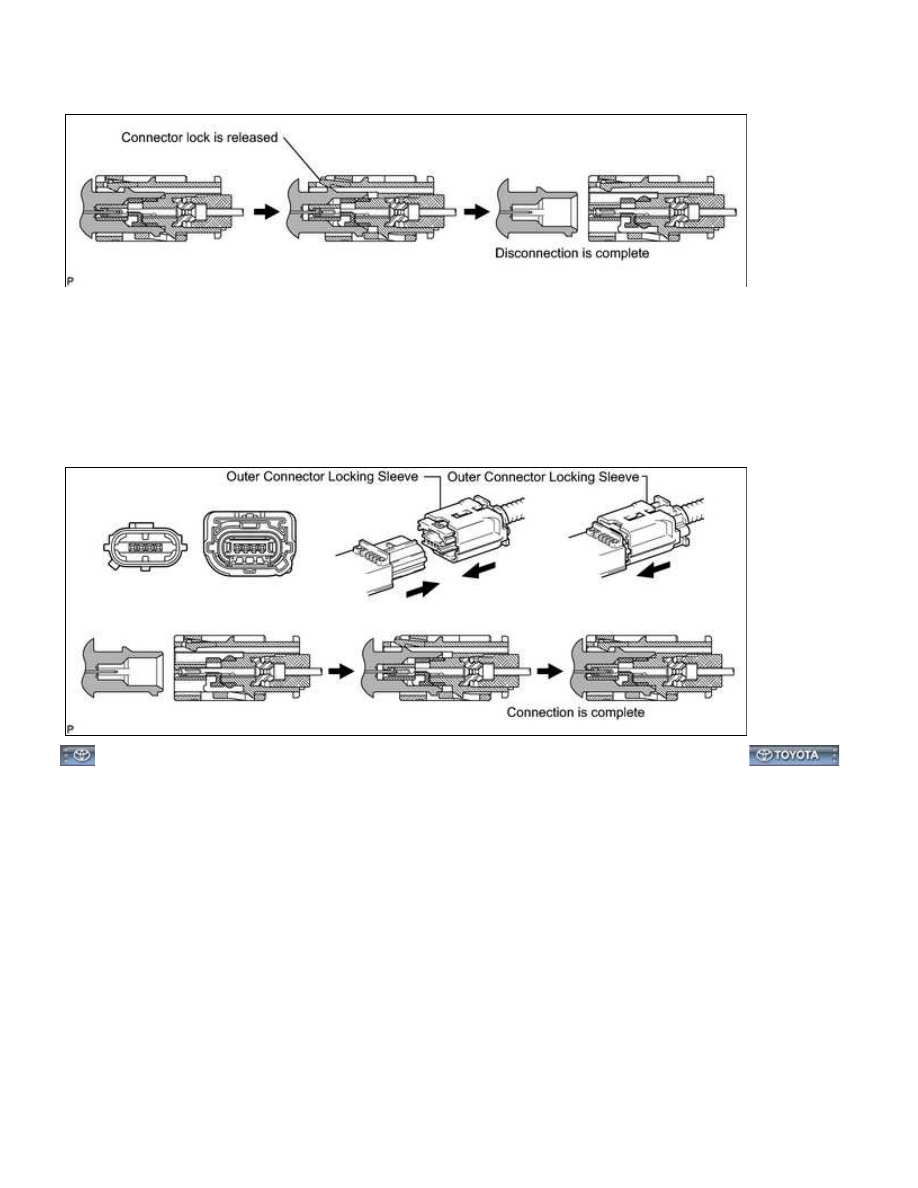

14. DISCONNECTION OF CONNECTORS FOR SIDE AIRBAG SENSOR

(b) When the connector lock is released, the connectors are disconnected.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

HINT:

(a) Connect the connector as shown in the illustration (When locking, make sure that the outer connector

locking sleeve returns to its original position and a click sound can be heard).

HINT:

When connecting, the sleeve will slide. Be sure not to hold the sleeve while connecting, as it may result in

an insecure fit.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002YG800CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -

       ]

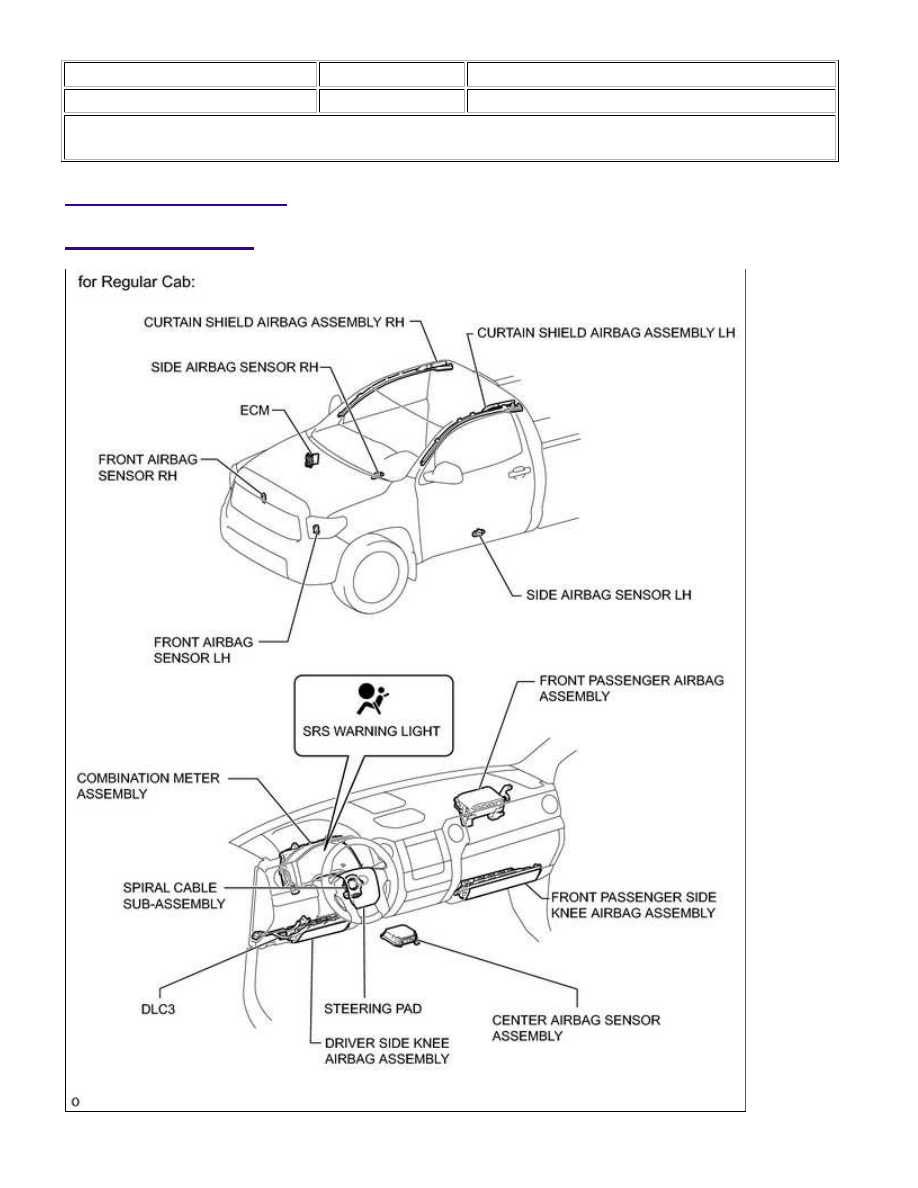

PARTS LOCATION

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PARTS...
