NO.

ITEM

APPLICATION

(6)

Connector Lock Mechanism (2)

Connectors 2, 4

(7)

Improper Connection Prevention Lock

Mechanism

Connectors 1, 3

(b) All connectors in the SRS, except the seat position airbag sensor connector, are colored yellow to

distinguish them from other connectors. These connectors have special functions, and are specially designed

for the SRS. All SRS connectors use durable gold-plated terminals, and are placed in the locations shown

below to ensure high reliability.

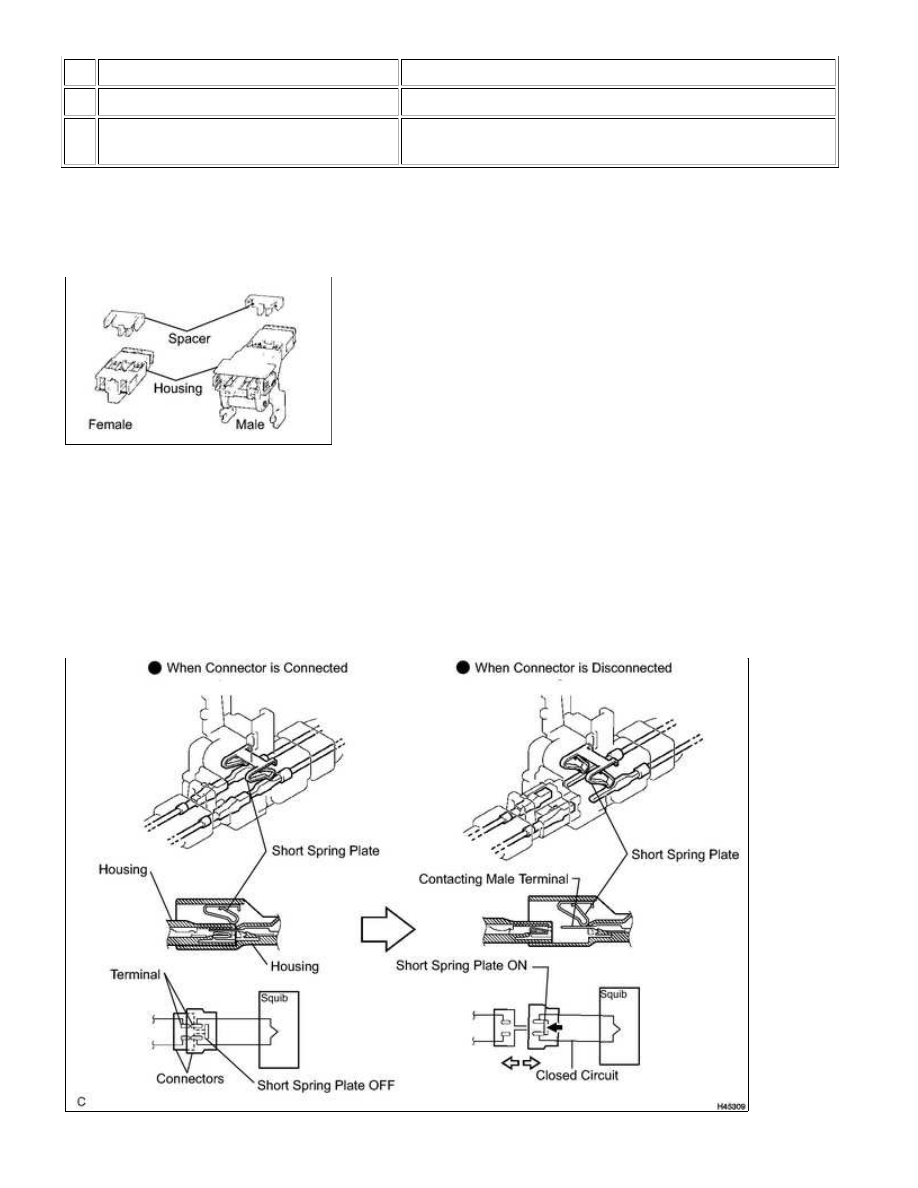

(1) Terminal twin-lock mechanism:

retainer and the lance) to prevent terminals from coming out.

(2) Activation prevention mechanism:

All connectors with an activation prevention mechanism contain a short spring plate. When these

connectors are disconnected, the short spring plate creates a short circuit by automatically connecting

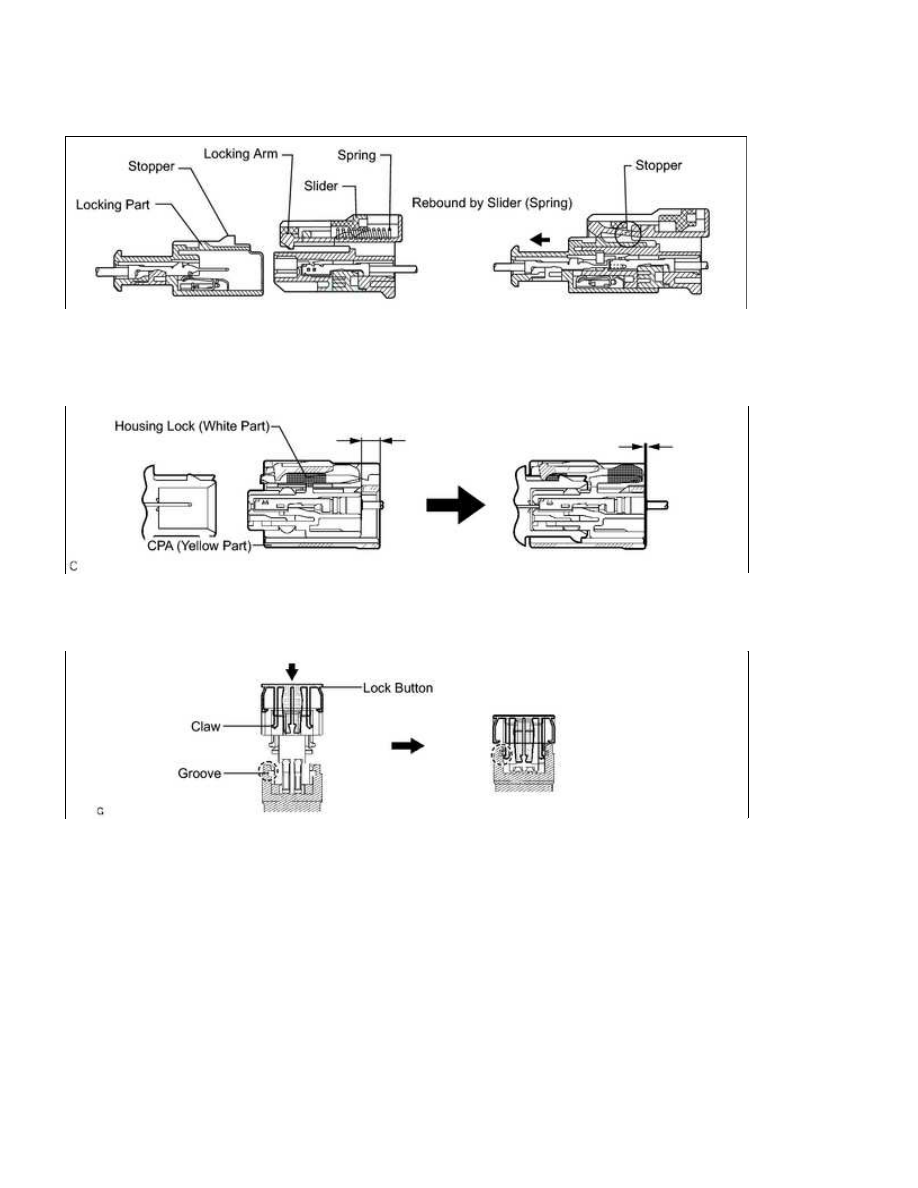

(3) Half connection prevention mechanism:

If the connector is not completely connected, the connector is disconnected due to the spring force so

that no continuity exists.

(4) Connector position assurance mechanism:

Only when the housing lock (white part) is completely engaged, the CPA (yellow part) slides, which

completes the connector engagement.

(5) Connector lock mechanism (1):

Locking the connector lock button connects the connector securely.

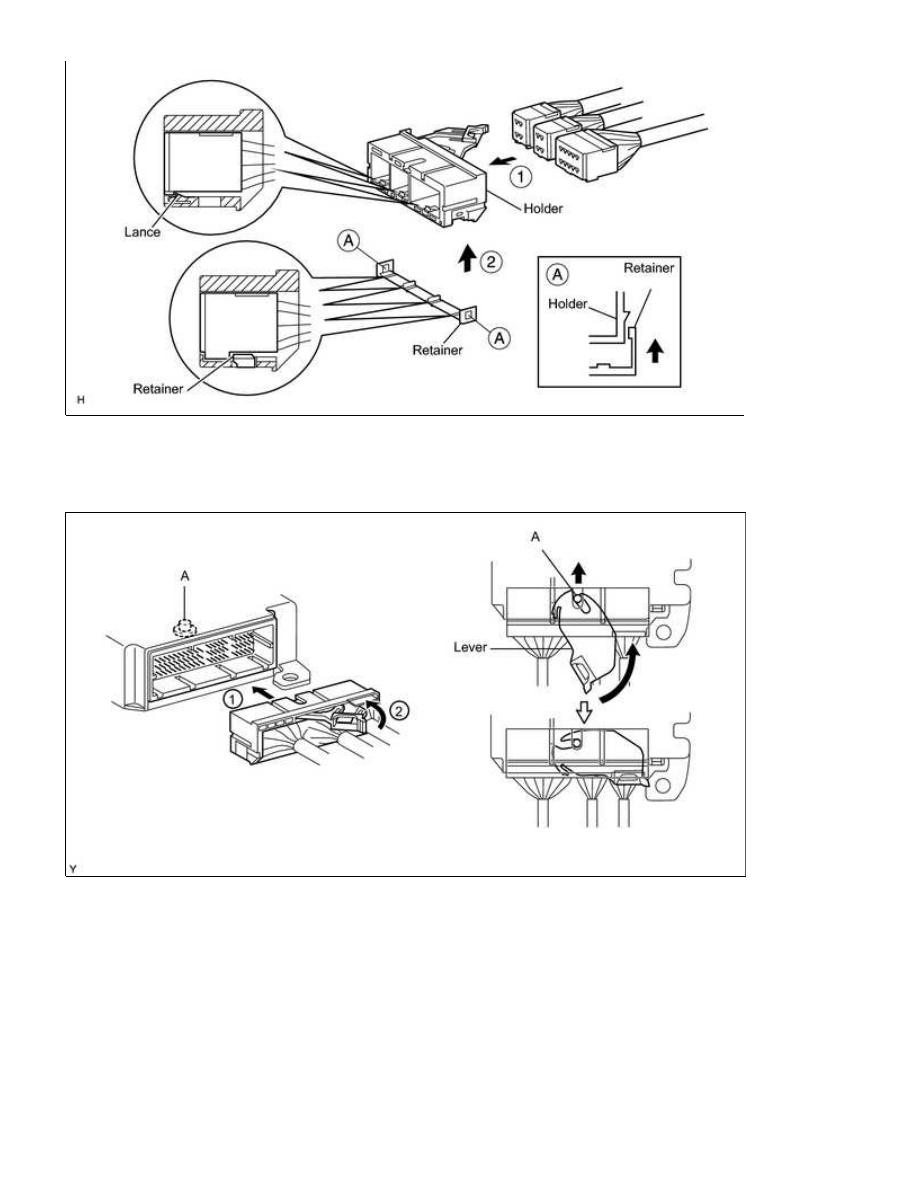

(6) Connector lock mechanism (2):

Both the primary lock with holder lances and the secondary lock with retainer prevent the connectors

from becoming disconnected.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

(7) Improper connection prevention lock mechanism:

When connecting the holder, the lever is pushed into the lock position by rotating around the A axis to

lock the holder securely.

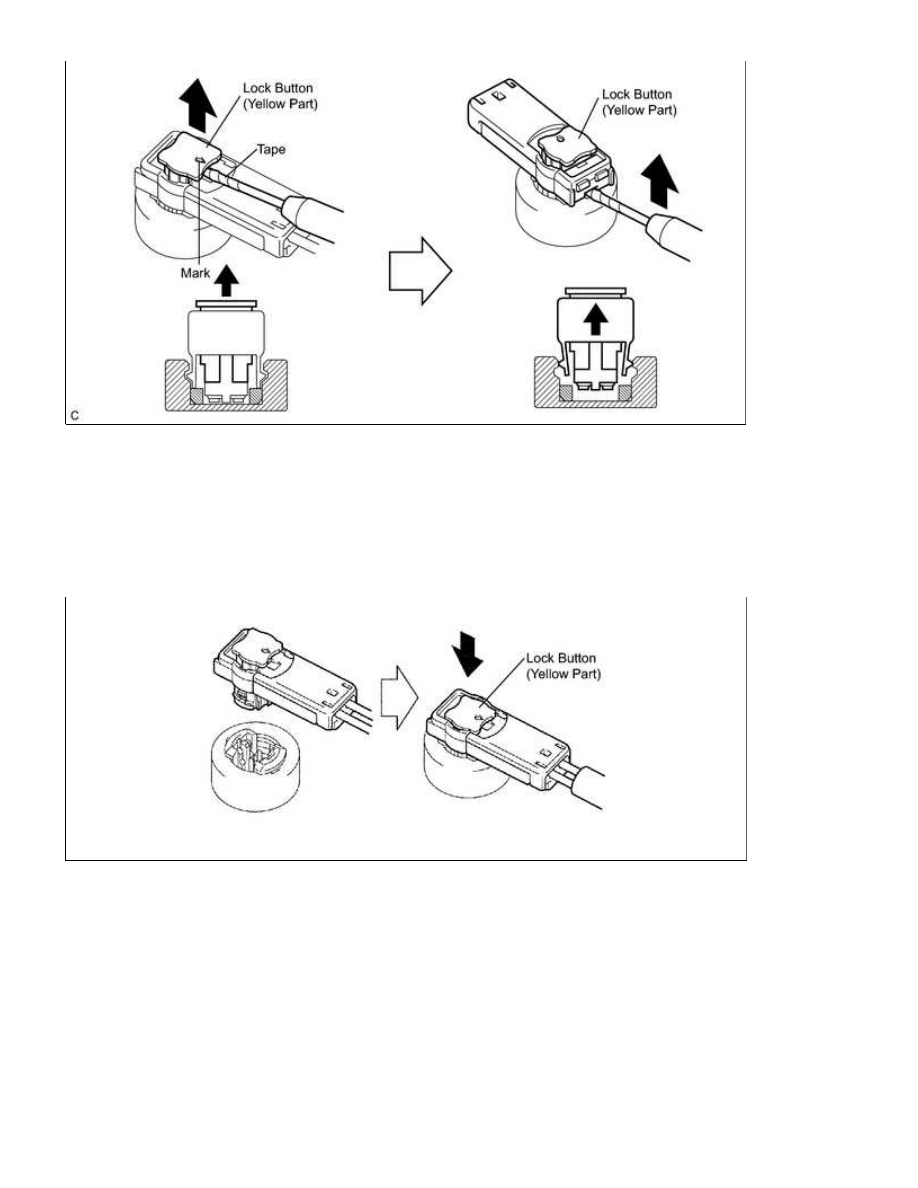

4. DISCONNECTION OF CONNECTORS FOR STEERING PAD, FRONT PASSENGER AIRBAG

(SQUIB SIDE), KNEE AIRBAG, CURTAIN SHIELD AIRBAG, FRONT SEAT SIDE AIRBAG AND
FRONT SEAT OUTER BELT

HINT:

Tape the screwdriver tip before use.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

5. CONNECTION OF CONNECTORS FOR STEERING PAD, FRONT PASSENGER AIRBAG

(SQUIB SIDE), KNEE AIRBAG, CURTAIN SHIELD AIRBAG, FRONT SEAT SIDE AIRBAG AND
FRONT SEAT OUTER BELT

(a) Connect the connector.

6. DISCONNECTION OF CONNECTOR FOR SPIRAL CABLE (INSTRUMENT PANEL WIRE

SIDE) AND FRONT PASSENGER AIRBAG (INSTRUMENT PANEL WIRE SIDE)

(a) Place a finger on the slider, slide the slider to release the lock, and then disconnect the connector.
